GESTIÓN DE LOS ABRIENTES

Vehículo sin llave: Tarjeta RENAULT

87C

87C-3

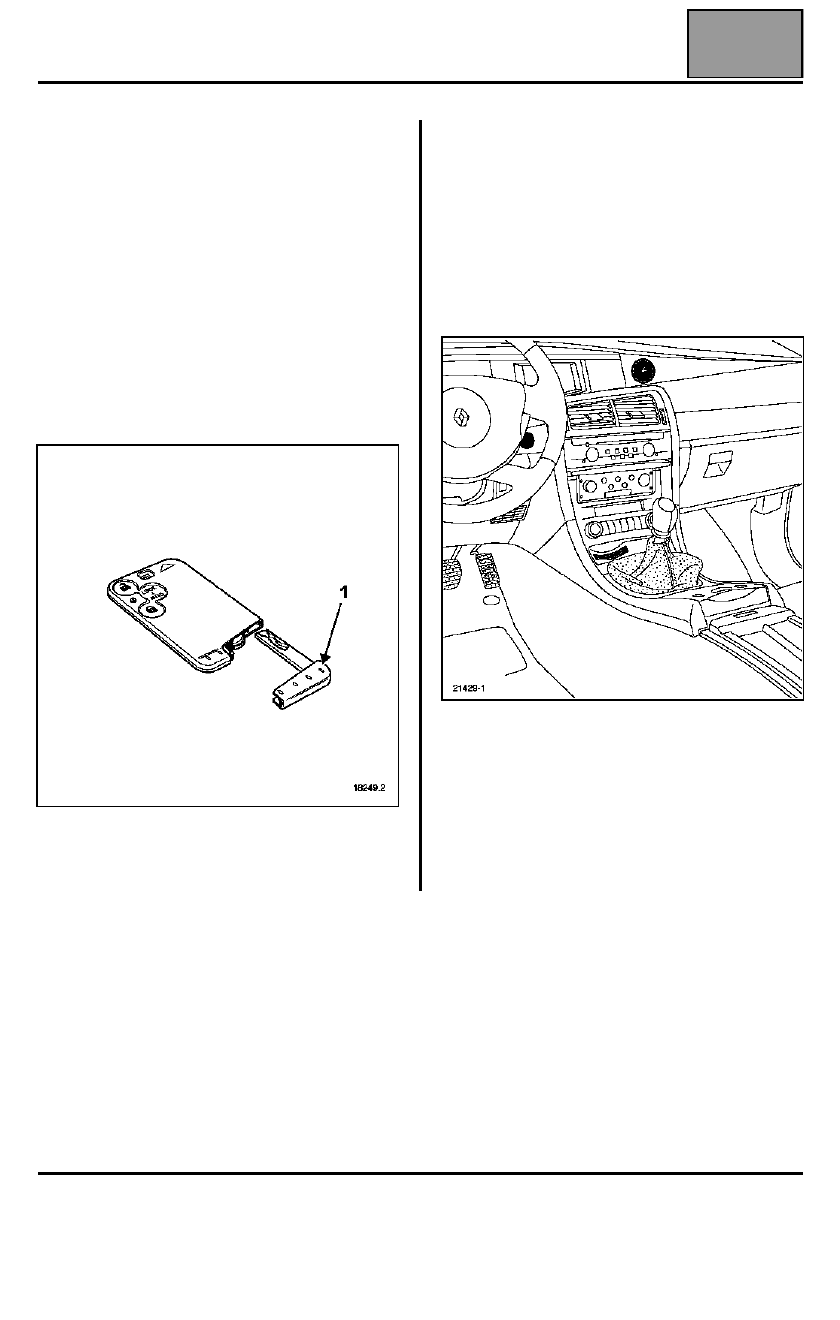

Las tarjetas RENAULT están equipadas con una llave
de seguridad (1) que permite abrir la puerta en caso
de incidente de funcionamiento.

Las tarjetas RENAULT de recambio se suministran sin
codificar, sin números y sin inserto metálico de
seguridad.

El acumulador para la función manos libres está
cargado. En lugar de la llave de seguridad
encontrarán un protector (de color verde).

En caso sustituir una tarjeta RENAULT es necesario
sustituir el protector verde por la llave de seguridad del
cliente y colocar el protector verde en la tarjeta
RENAULT defectuosa en caso de devolución para ser
analizada.

NOTA: se puede pedir una llave de seguridad al
Almacén de Piezas de Recambio indicando el número
de seguridad del vehículo.

SISTEMA ANTIARRANQUE POR
TRANSPONDEDOR

El sistema antiarranque por transpondedor integrado
en la tarjeta RENAULT permite el descerrojo de la
columna de dirección, la puesta del contacto y la
autorización del arranque del vehículo.

La tarjeta RENAULT es reconocida por el receptor
integrado en el lector cuando ésta es introducida en él
(ver capítulo 82 "Antiarranque").

Edición 2

GESTIÓN DE LOS ABRIENTES

Vehículo sin llave: Tarjeta RENAULT

87C

87C-4

FUNCIONAMIENTO: PUESTA DEL CONTACTO Y
ARRANQUE

El lector de tarjeta RENAULT dispone de dos
posiciones:

●

la posición "+ servicios" o "+ accesorios" a través
del relé de servicios (a medio recorrido de la tarjeta
RENAULT aproximadamente). Esta posición
alimenta:
– la radio,
– los elevalunas,
– el ventilador del habitáculo,
– los asientos eléctricos.

NOTA: la alimentación del relé de servicios es
cortada durante la fase de arranque. En caso de
olvido de la tarjeta RENAULT en el lector, la
alimentación del relé de servicios se detiene tras
una temporización de 40 segundos
aproximadamente.

●

la posición "+ después de contacto". Esta posición
autoriza el arranque del motor a través del botón
pulsador.

El relé + después de contacto es alimentado una
vez que la tarjeta RENAULT es introducida
completamente en el lector, si ésta es identificada
por la Unidad Central del Habitáculo y si el cerrojo
eléctrico de la columna de dirección está
desbloqueado.

La alimentación de los relés se suprime si se
presiona el botón "pulsador" para parar el motor, si
la velocidad del vehículo es nula (consultar el
capítulo "Botón pulsador de arranque") o tras una
temporización de 40 minutos sin arranque del motor.

●

el botón pulsador de arranque alimenta el motor de
arranque hasta recibir la información "motor
girando". Si el vehículo no arranca, la alimentación
del motor de arranque es cortada tras una
temporización variable con la temperatura del agua.

Para que se autorice el arranque del motor, se
deben cumplir ciertas condiciones (consultar el
capítulo "Botón pulsador de arranque").

NOTA: la tarjeta RENAULT está bloqueada en el
lector cuando el motor gira. Se desbloquea cuando
el motor se para, si la velocidad del vehículo está
próxima a cero o ausente.

Edición 2

GESTIÓN DE LOS ABRIENTES

Vehículo sin llave: Tarjeta RENAULT "simple"

87C

87C-5

Vehículo sin llave: Tarjeta RENAULT "simple"

FUNCIONAMIENTO DE LOS TELEMANDOS SIMPLES (SIN SISTEMA manos
libres)

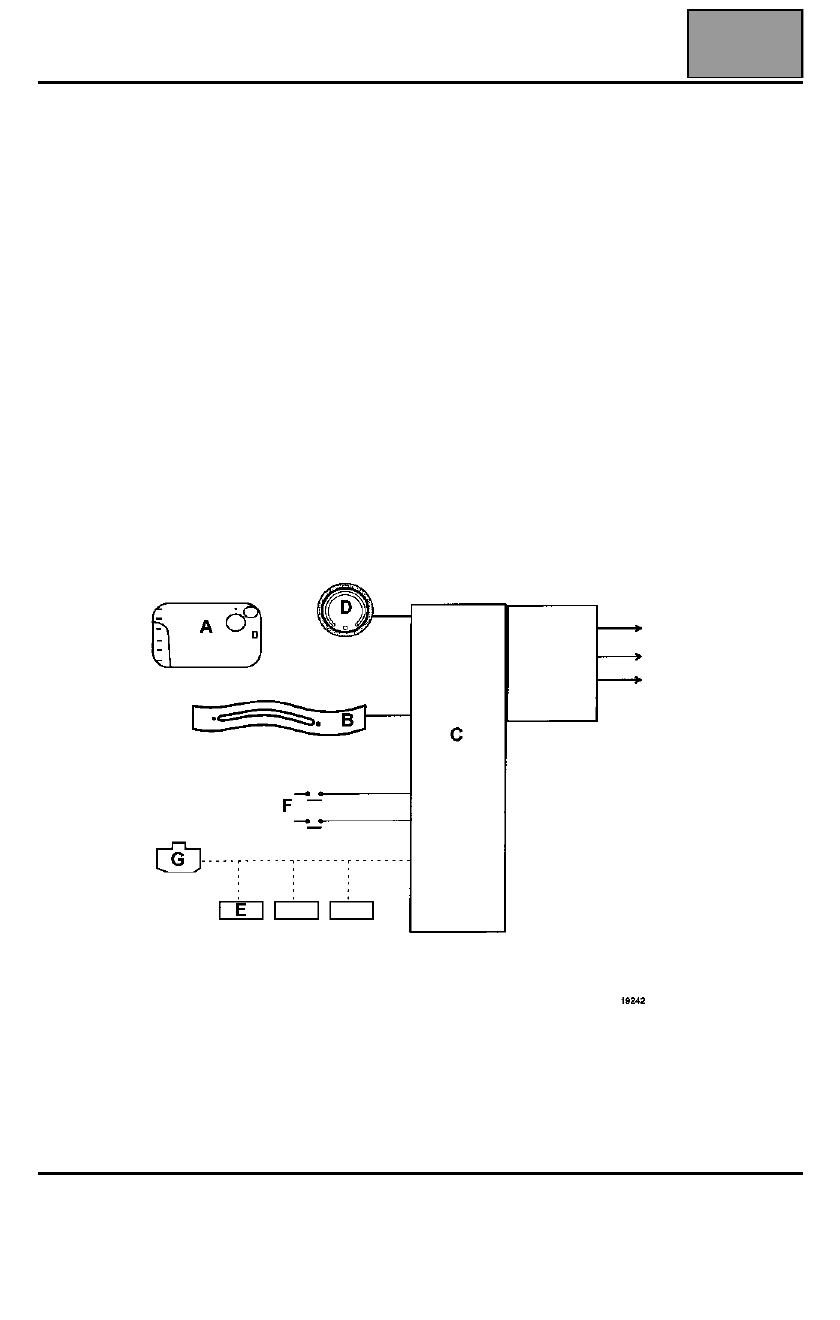

Para funcionar, este sistema utiliza:
– una tarjeta RENAULT (A),
– un receptor de radiofrecuencia integrado al lector de tarjeta RENAULT (B),
– una electrónica de mando integrada en la Unidad Central del Habitáculo (C),
– un botón pulsador de arranque (D),
– las cerraduras de las puertas,
– un testigo rojo de puerta cerrada,
– los intermitentes del vehículo,
– el calculador de inyección (E),
– los captadores de pedal de embrague (F) y de posición "punto muerto" de la caja

de velocidades,

– el cerrojo eléctrico de la columna de dirección (G).

Edición 2

GESTIÓN DE LOS ABRIENTES

Vehículo sin llave: Tarjeta RENAULT "simple"

87C

87C-6

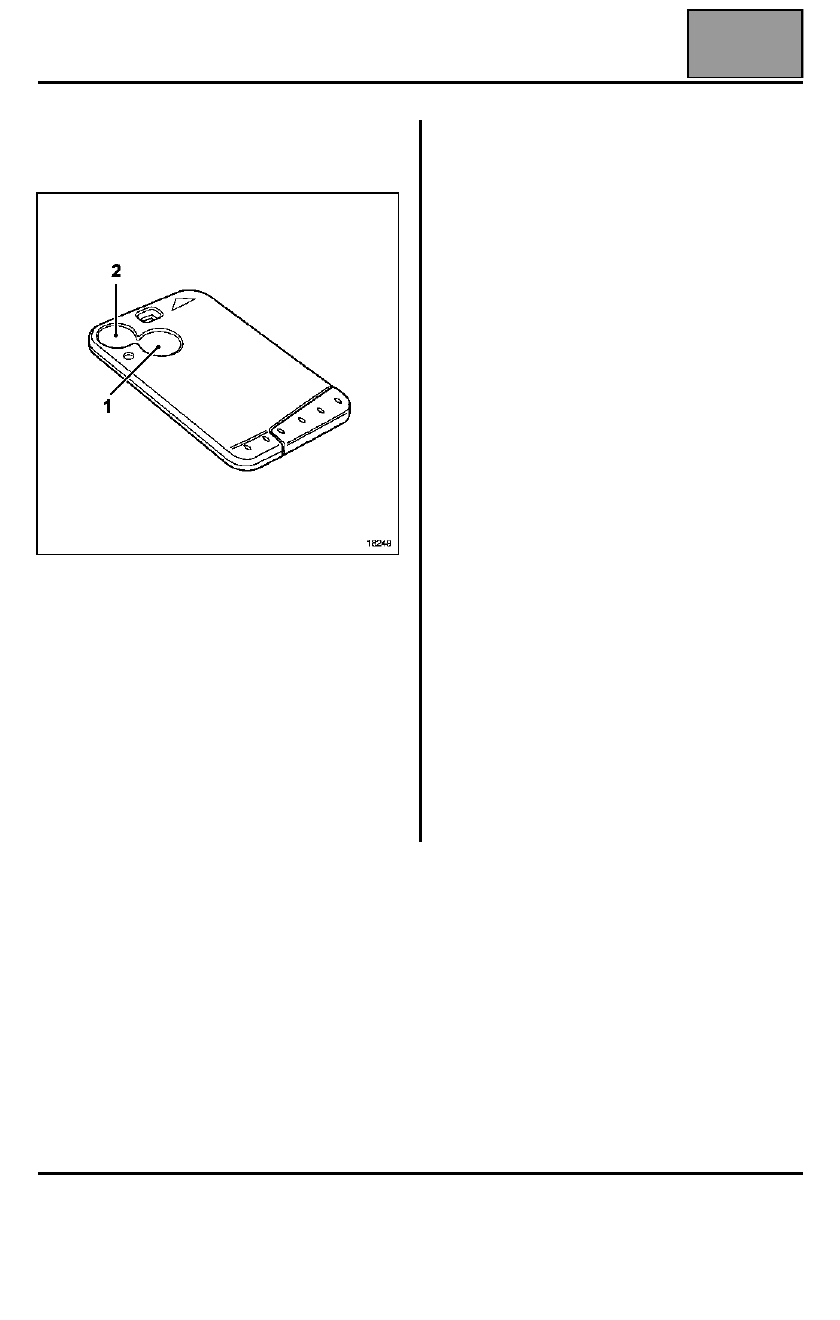

La tarjeta RENAULT simple tiene dos botones:
– un botón de condenación (1),
– un botón de descondenación (2).

Para condenar las puertas del vehículo, pulsar el
botón "cierre".
La condenación de las puertas con el telemando
podrá visualizarse por la intermitencia de las luces de
emergencia (si todas las puertas están bien cerradas).
El testigo rojo de condenación está encendido.
Si una o varias puertas están mal cerradas, las luces
de peligro permanecen apagadas al condenar las
puertas con el telemando.

Para descondenar las puertas del vehículo, pulsar el
botón "apertura".
La descondenación de las puertas se visualizará con
una intermitencia de las luces de precaución.

NOTA: la intermitencia de las luces de emergencia
cuando se solicitan los telemandos es pilotada por la
Unidad Central del Habitáculo (consultar el capítulo
"Intermitentes").

OBSERVACIONES:

●

El botón de condenación centralizada de las puertas
se inhibe cuando las puertas han sido condenadas
con el telemando.

●

Algunos vehículos (versión dirección a derecha)
están equipados con la función
"supercondenación" que bloquea las puertas para
impedir la apertura desde el interior del vehículo.
Para supercondenar el vehículo, efectuar dos
presiones sucesivas o una presión prolongada en el
botón "cierre" (1). Esta función utiliza unos motores
de condenación suplementarios y específicos.

●

Los vehículos con dirección a derecha pueden estar
equipados con la apertura "puerta del conductor
sola". esta función permite descondenar solamente
la puerta del conductor al realizar una presión breve
en la tarjeta RENAULT. Hacen falta dos presiones
sucesivas para abrir todas las puertas.

●

En los vehículos equipados con elevalunas de
mando impulsional o del techo solar eléctrico, una
presión prolongada en el botón "cierre" (1) permite
cerrar todos los abrientes (éstos deben haber sido
inicializados).

●

Si una puerta está mal cerrada al presionar el botón
"cierre", las puertas se condenan y se descondenan
automáticamente.
