Auto-radio "Gama baja": Pantalla

86A

86A-6

Auto-radio "Gama baja": Pantalla

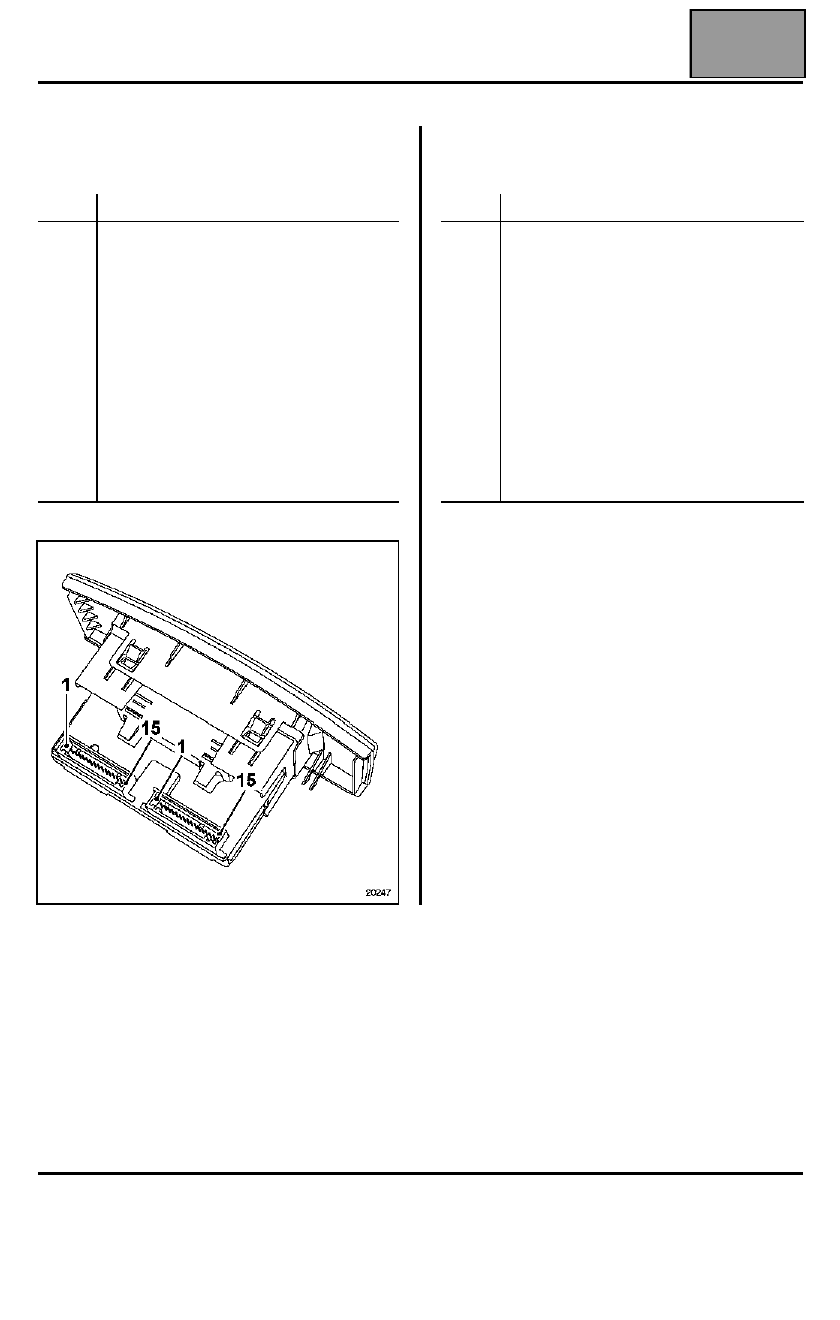

AFECTACIONES DE LOS CONECTORES

Conector gris (15 vías)

Conector Rojo (15 vías)

OBSERVACIÓN: si el vehículo está equipado con el
sistema de Navegación "Carminat", consultar el
capítulo 83C "Ayuda a la navegación".

NOTA: En algunos vehículos, la pantalla posee un
conector único (30 vías).

Vía

Designación

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15

Señal temperatura exterior
Masa temperatura exterior
No utilizada
No utilizada
Masa
Iluminación
Reostato iluminación
+ accesorios
+ batería
Salida temperatura exterior
Masa (auto-radio vía 6)
Información marcha radio (auto-radio vía 5)
Unión auto-radio (vía 1)
Unión auto-radio (vía 2)
Unión auto-radio (vía 3)

Vía

Designación

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15

No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
Unión mando auto-radio (vía B1)
Unión mando auto-radio (vía A3)
Unión mando auto-radio (vía B2)
Unión mando auto-radio (vía B3)
Unión mando auto-radio (vía A2)
Unión mando auto-radio (vía A1)
No utilizada

Edición 3

RADIO

Auto-radio "Gama baja": Recuperación de un disco

86A

86A-7

Auto-radio "Gama baja": Recuperación de un disco

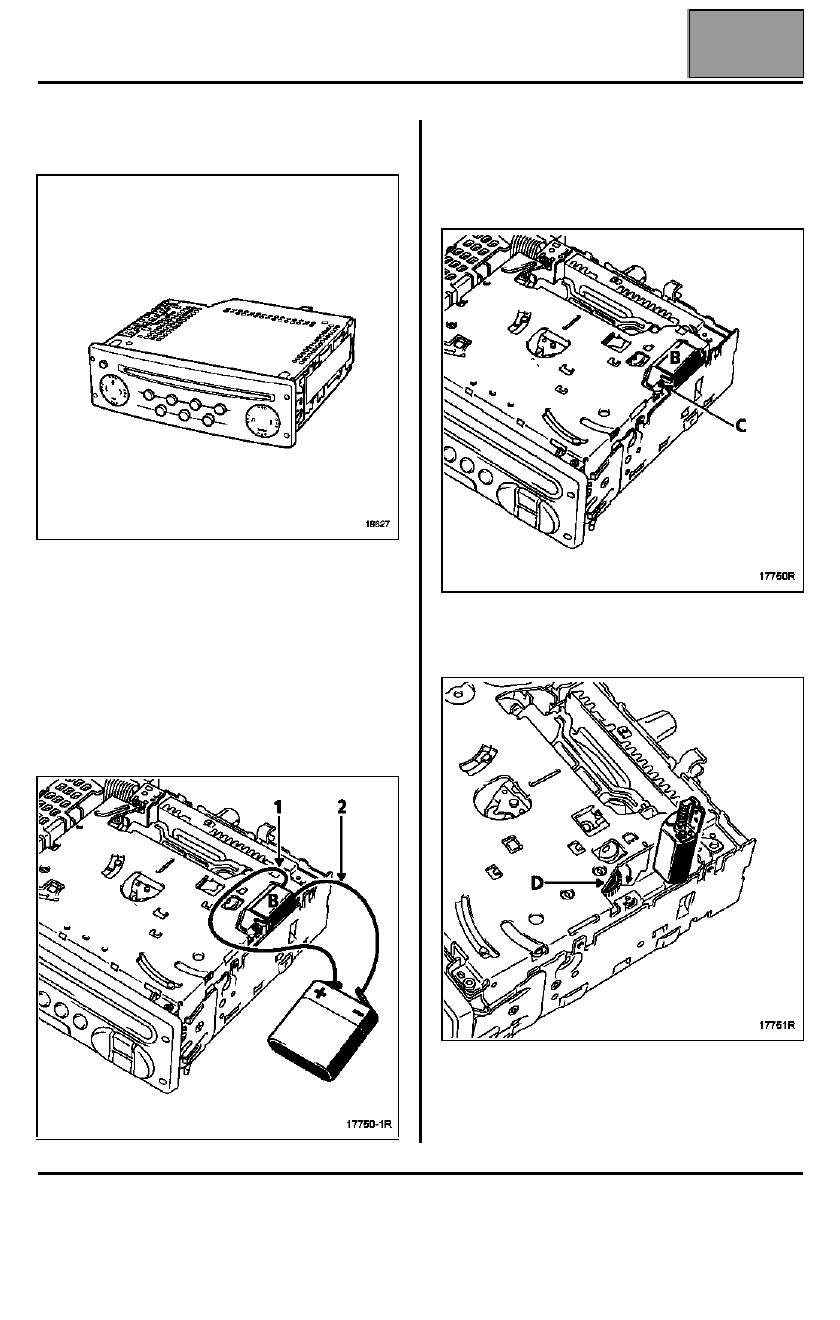

MÉTODO DE RECUPERACIÓN DE UN DISCO
BLOQUEADO EN UN AUTO-RADIO AVERIADO

Extraer la parte superior del auto-radio.

Primera solución

Si el motor eléctrico de expulsión es capaz de
funcionar, expulsar el CD Rom con ayuda de una pila
de 4,5 V alimentando el motor eléctrico (B) (poner el
cable + en el borne (1) y el cable - en el borne (2) el
tiempo de expulsar el disco).

Segunda solución

Si el motor eléctrico de expulsión no es capaz de
funcionar, quitar el tornillo (C) y sacar el motor
eléctrico (B).

Girar la rueda dentada (D) manualmente en el sentido
de las agujas del reloj hasta la expulsión del disco.

Antes de devolver la radio:

– colocar el motor eléctrico y fijarlo con su tornillo

(segunda solución solamente),

– cerrar el cajetín.

Edición 3

RADIO

Auto-radio "Gama alta": Generalidades

86A

86A-8

Auto-radio "Gama alta": Generalidades

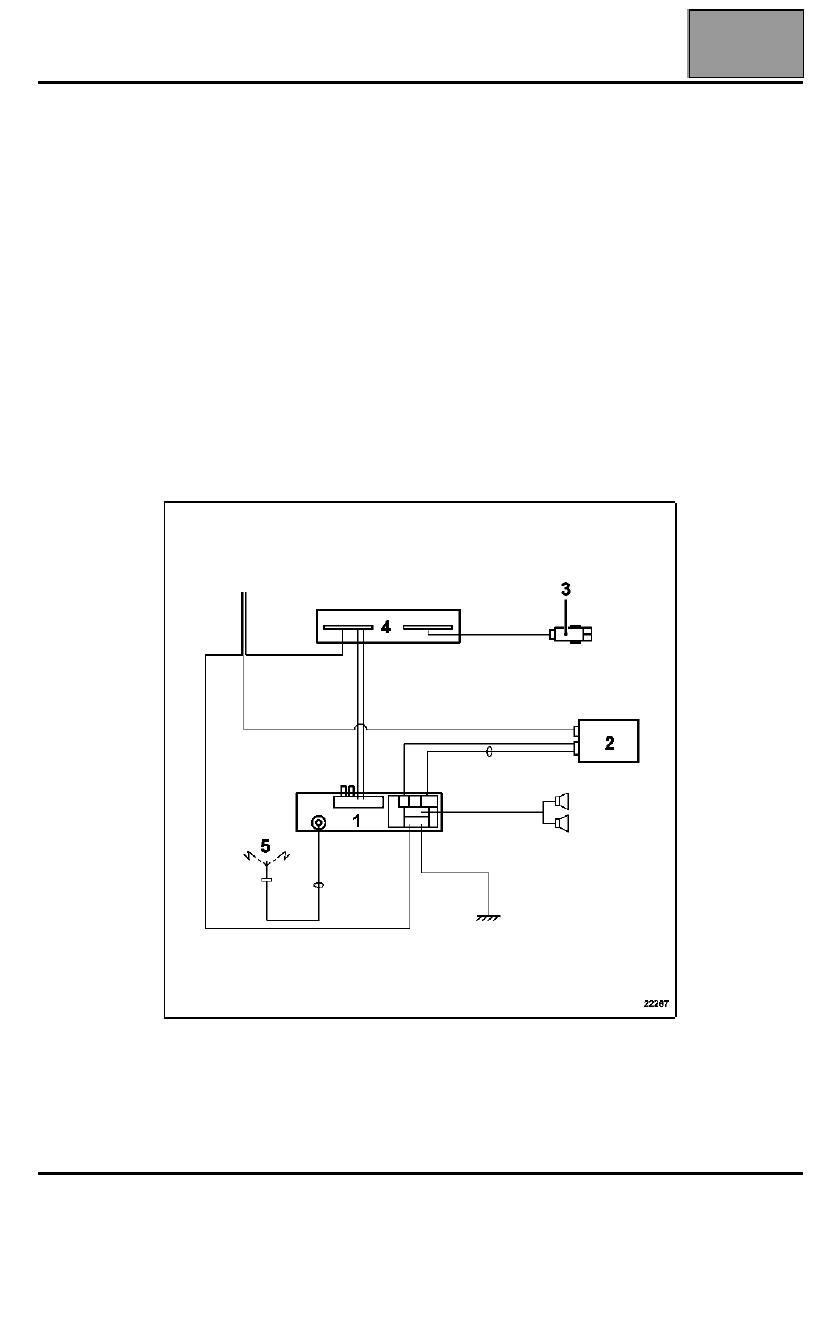

El auto-radio "Gama alta" se compone:
– de un amplificador-túner (1) colocado bajo el asiento trasero del

vehículo,

– de un cambiador de compact disc (2) en el frontal del tablero de bordo,
– de un satélite (3) de mando en el volante,
– de una pantalla separada (4),
– de una antena de radio amplificada (5).

Para la reparación, el amplificador-túner está equipado con un menú de
test integrado. Consultar el capítulo "autodiagnóstico". Se prohíbe
intervenir en un componente del sistema. El mal funcionamiento de un
componente debe originar su sustitución.

ESQUEMAS DE PRINCIPIO

1

Auto-radio simple

Edición 3

RADIO

Auto-radio "Gama alta": Generalidades

86A

86A-9

2

Auto-radio, ayuda a la navegación

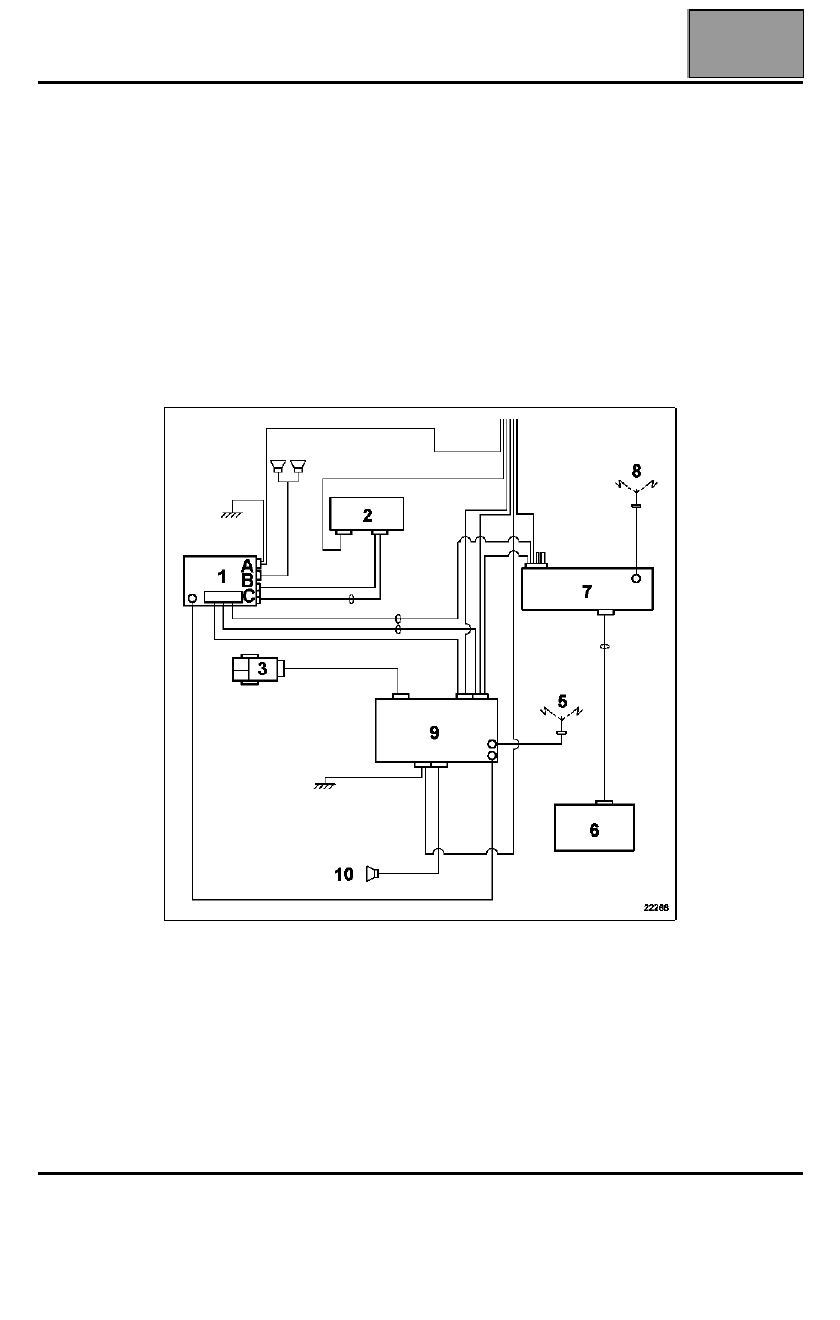

El auto-radio de Gama alta con ayuda a la navegación se compone:
– de un amplificador-túner (1) colocado bajo el asiento trasero del

vehículo,

– de un cambiador de compact disc (2) en el frontal del tablero de bordo,
– de un satélite (3) de mando en el volante,
– de una antena de radio amplificada (5),
– de una pantalla de navegación (6),
– del calculador de navegación (7),
– de una antena de recepción GPS (8),
– de una unidad central de comunicación (9),
– del altavoz de síntesis de la palabra (10).

Cuando el vehículo está equipado de una unidad central de comunicación
(ayuda a la navegación), los datos ligados al auto-radio (preselecciones,
parámetros, reglajes de tonalidad) pueden ser memorizados en la tarjeta
Renault (según versión).
