BARRIDO-LAVADO

Mecanismo del limpiaparabrisas

85A

85A-5

DETECTOR DE LLUVIA

FUNCIONAMIENTO

La Unidad Central del Habitáculo recoge las informaciones suministradas por el detector de lluvia. De esta forma,
permite la puesta en marcha automática de los limpiaparabrisas y la gestión de la velocidad de barrido en función
de la cantidad de agua que se encuentra en el parabrisas.

Para activar esta función poner la manecilla del limpia en posición intermitente. Cualquier acción en la manecilla del
limpia anula esta función.

PARTICULARIDADES:

●

Si los brazos del limpiaparabrisas reciben una fuerte presión (ejemplo: a velocidad rápida, ...), la Unidad Central
del Habitáculo activa automáticamente la velocidad inferior.

●

En caso de bloqueo del motor del mecanismo del limpiaparabrisas (ejemplo: parabrisas helado, ...), la Unidad
Central del Habitáculo corta automáticamente la alimentación del motor.

IMPORTANTE: para un funcionamiento eficaz del detector de lluvia, es necesario sustituir regularmente las
escobillas.

Edición 2

BARRIDO-LAVADO

Mecanismo del limpiaparabrisas

85A

85A-6

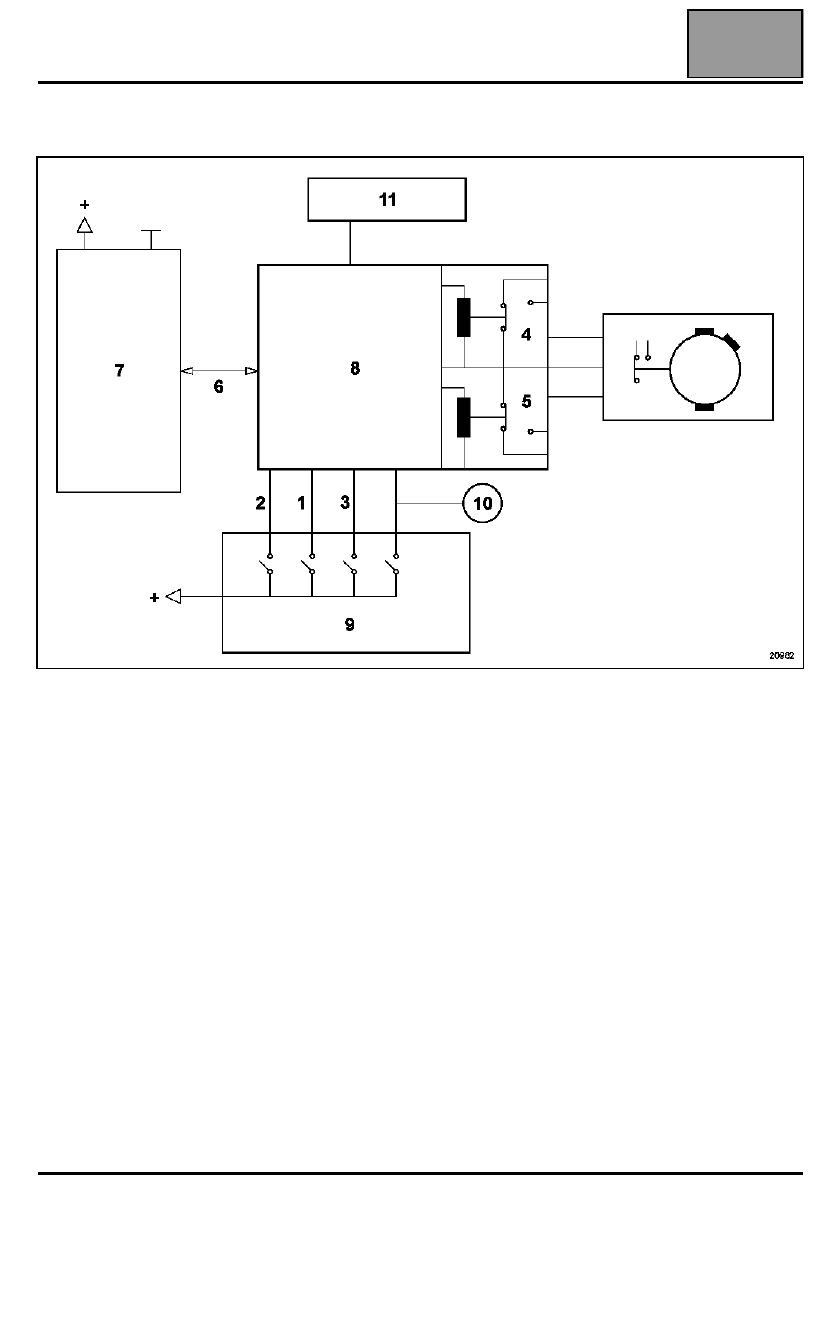

ESQUEMA FUNCIONAL

Nomenclatura

1

Alimentación velocidad rápida

2

Alimentación velocidad lenta

3

Alimentación barrido automático

4

Relé marcha - parada barrido automático

5

Relé velocidad lenta - velocidad rápida

6

Señal captador de lluvia

7

Detector de lluvia

8

Unidad Central del Habitáculo

9

Manecilla de los limpias

10 Bomba del lavacristal
11 Faros

Edición 2

BARRIDO-LAVADO

Mecanismo del limpiaparabrisas

85A

85A-7

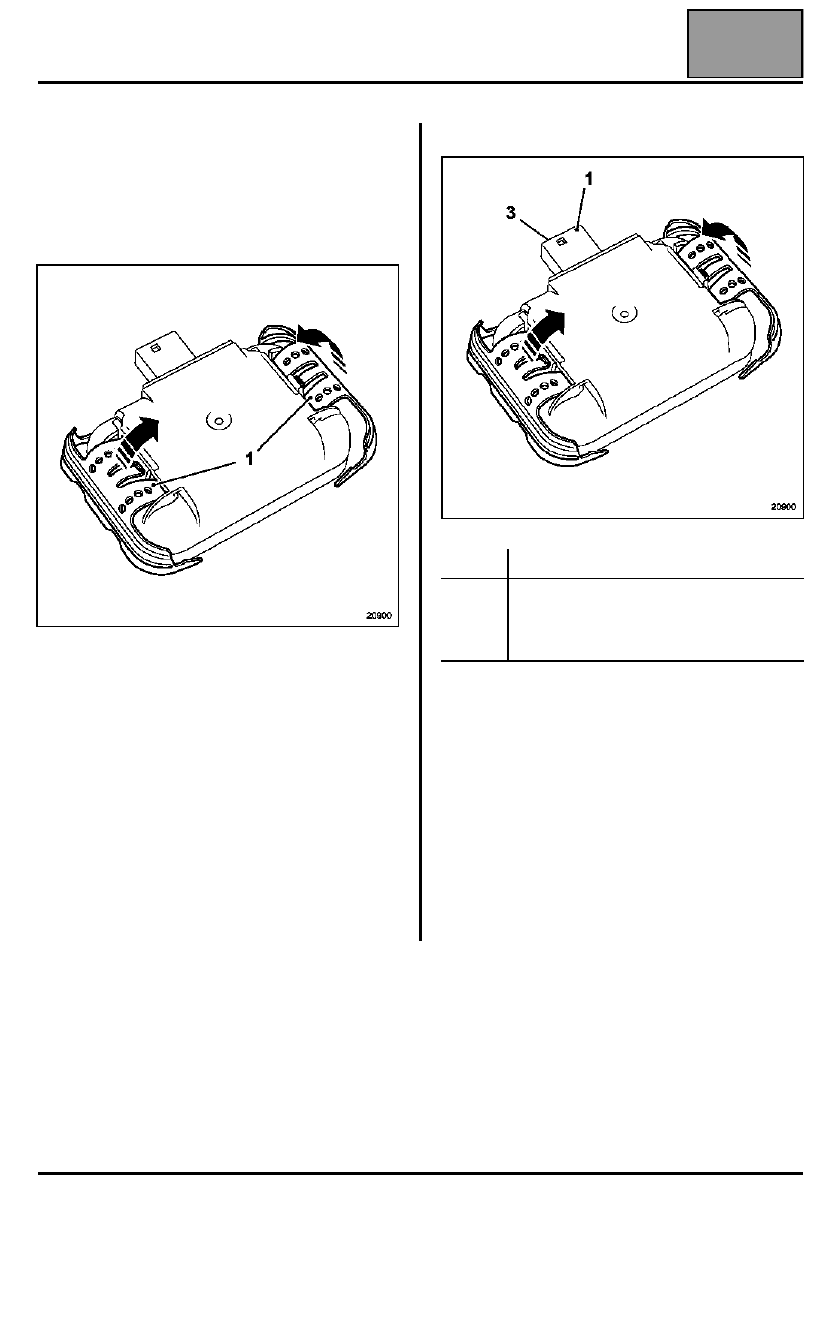

EXTRACCIÓN

Extraer la tapa del retrovisor interior (consultar el
capítulo Carrocería).

Soltar las dos grapas laterales (1) del captador con un
destornillador pequeño.

Desconectar el conector.

ATENCIÓN: no tocar con los dedos el captador de
luz. Colocarlo en el vehículo nada más
desembalarlo.

REPOSICIÓN

Desengrasar la superficie de contacto entre el
parabrisas y el detector de lluvia.

Posicionar el captador sobre el soporte y abatir las
grapas.

Conectar el conector y colocar la tapa del retrovisor.

CONEXIÓN

Vía

Designación

1
2
3

Alimentación + batería
Masa
Unión Unidad Central del Habitáculo y
motor del limpiaparabrisas

Edición 2

BARRIDO-LAVADO

Limpialuneta

85A

85A-8

Limpialuneta

FUNCIONAMIENTO

En funcionamiento nor mal, el limpia trasero funciona
con barrido cadenciado.

Cuando se acciona el barrido delantero, también se
acciona el limpialuneta en cuanto se introduce la
marcha atrás.

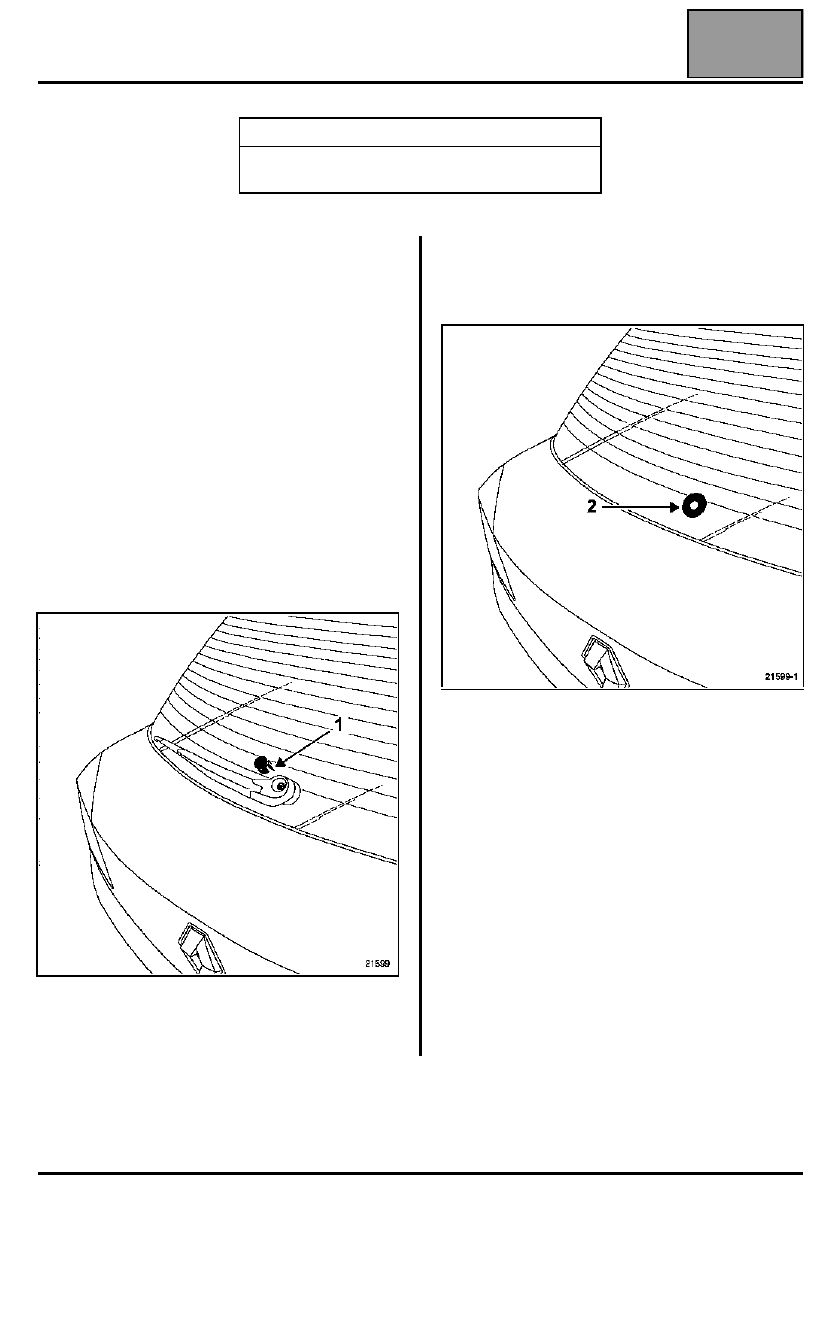

EXTRACCIÓN

Desconectar la batería.

Extraer:
– la tapa de la tuerca, pasando el dedo por debajo del

brazo del limpiaparabrisas para presionar en el
espolón (1),

– la tuerca de fijación así como el brazo del

limpiaparabrisas, mediante el útil Ele. 1552,

– el guarnecido del maletero (consultar el capítulo de

carrocería),

– los tornillos de fijación del motor y desconectarlo.

REPOSICIÓN (Particularidades)

IMPORTANTE: es necesario sustituir la junta (2) tras
cada extracción del motor.

Tras haber fijado el motor al par de 0,8 daN.m,
verificar que el motor esté posicionado en parada fija.

Limpiar las acanaladuras del eje del motor.

Posicionar el brazo del limpiaparabrisas en posición
de reposo con una tuerca nueva y apretarla al par de
1,2 daN.m.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Ele. 1552

Útil para extraer los brazos del
limpiaparabrisas
