BARRIDO-LAVADO

Escobillas del limpiaparabrisas

85A

85A-1

185A

BARRIDO-LAVADO

Escobillas del limpiaparabrisas

ESCOBILLAS

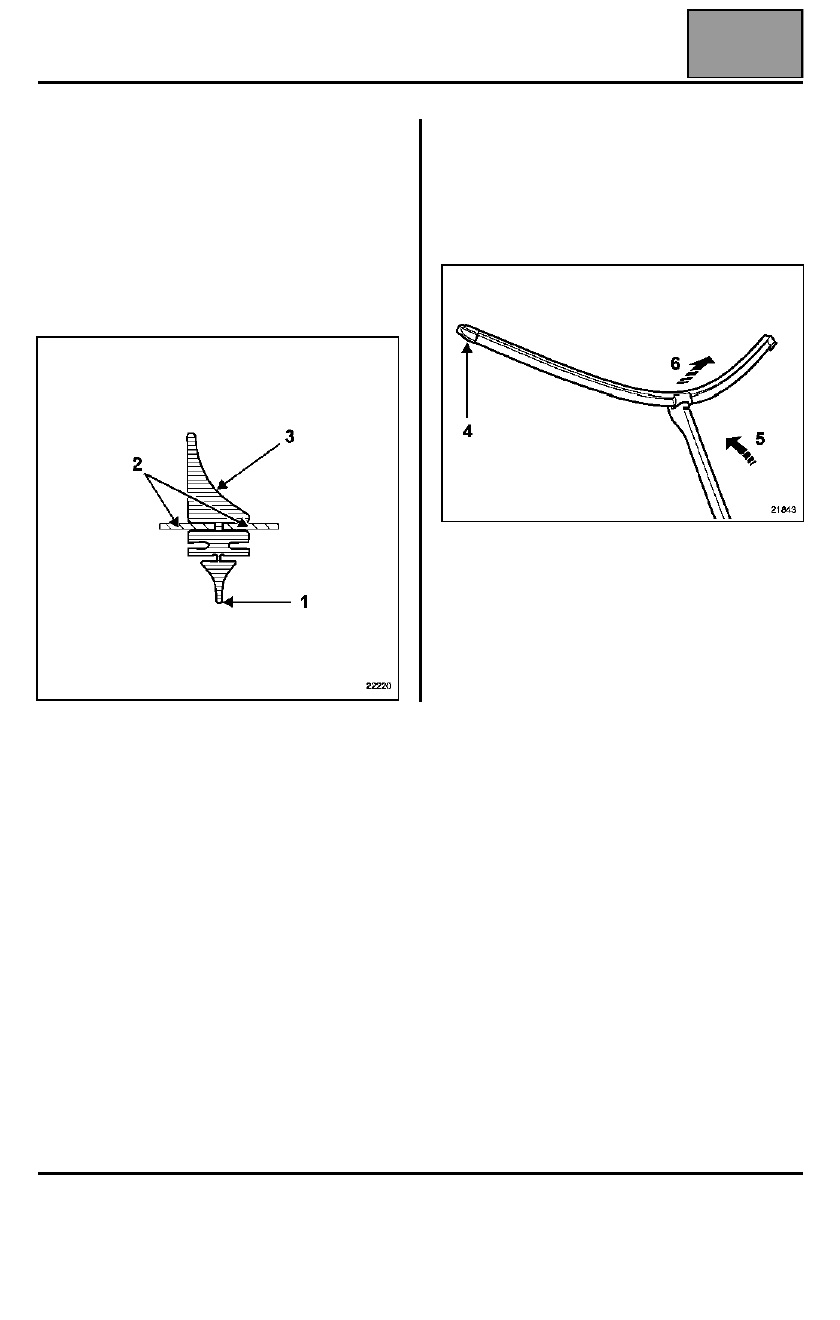

Estas escobillas se componen:
– de una lámina de barrido (1),
– de dos insertos metálicos (2),
– de un deflector (3) orientado hacia la parte delantera

del vehículo.

Debido a ello estas escobillas aumentan la eficacia del
barrido y disminuyen de forma importante los ruidos
aerodinámicos, incluso a velocidades elevadas.

EXTRACCIÓN

Levantar el brazo del limpiaparabrisas.

Soltar la escobilla (4) del brazo del limpiaparabrisas,
para hacerla pivotar (5) hasta el tope horizontal.
Después hacerla deslizar (6) para sacarla de su eje.

REPOSICIÓN

Particularidades:

●

la escobilla superior (la más grande) se coloca a la
izquierda del vehículo,

●

el portaescobillas más acodado se coloca a la
izquierda del vehículo.

Edición 2

BARRIDO-LAVADO

Mecanismo del limpiaparabrisas

85A

85A-2

Mecanismo del limpiaparabrisas

EXTRACCIÓN DEL CONJUNTO MECANISMO CON
MOTOR

El mecanismo es idéntico para todos los vehículos de
dirección a izquierda y dirección a derecha.

EXTRACCIÓN DEL MECANISMO

Desconectar:
– la batería,
– el motor del limpiaparabrisas.

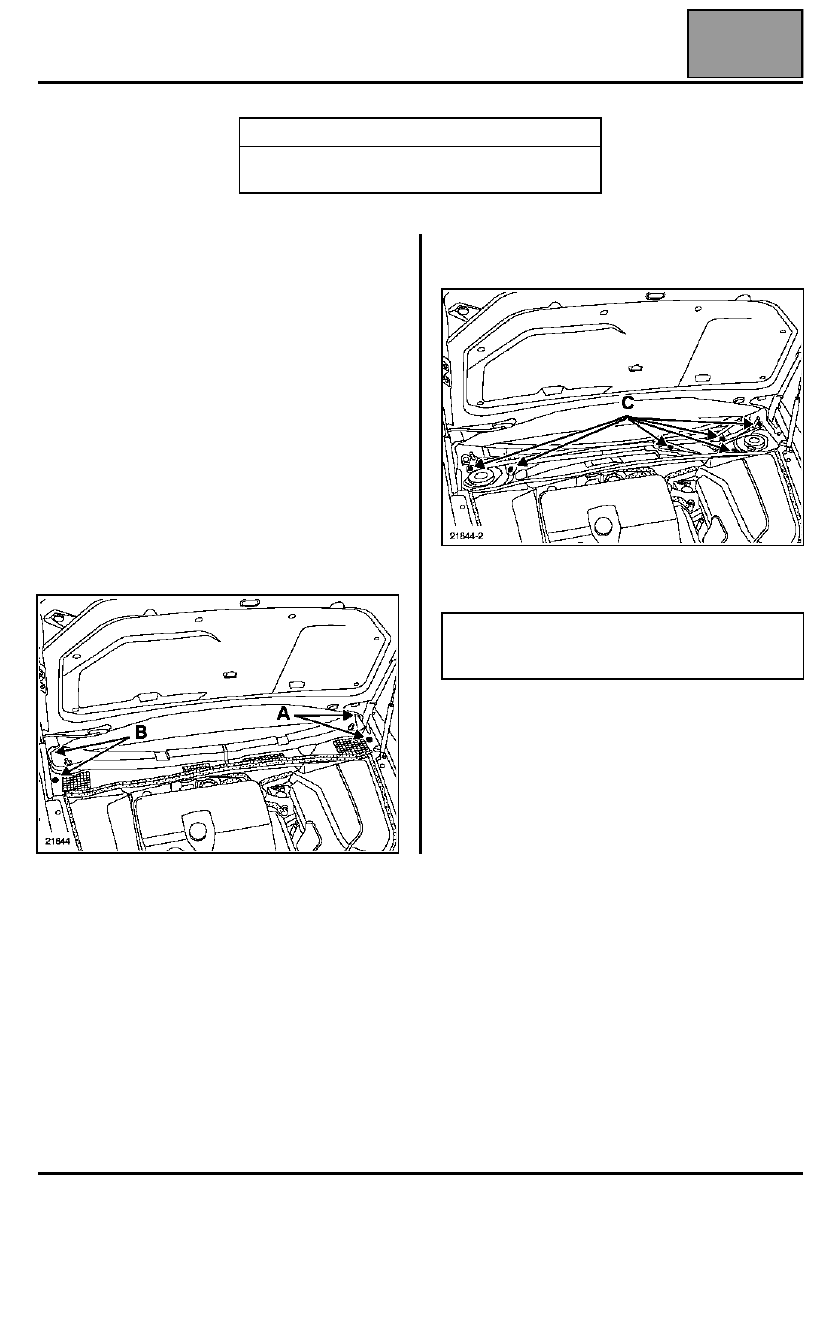

Extraer:
– los brazos del limpiaparabrisas mediante el útil

Elé. 1552,

– las semi-rejillas de la caja de agua, lado izquierdo y

después lado derecho, aflojando los tornillos de
fijación (A) y (B) (un cuarto de vuelta),

– los tornillos (C) que fijan el mecanismo del

limpiaparabrisas.

Inclinar el mecanismo para sacarlo de su alojamiento.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Elé. 1552

Útil para extraer los brazos del
limpiaparabrisas

ATENCIÓN: para los vehículos equipados con
parabrisas térmico no deteriorar los cables de
alimentación.

Edición 2

BARRIDO-LAVADO

Mecanismo del limpiaparabrisas

85A

85A-3

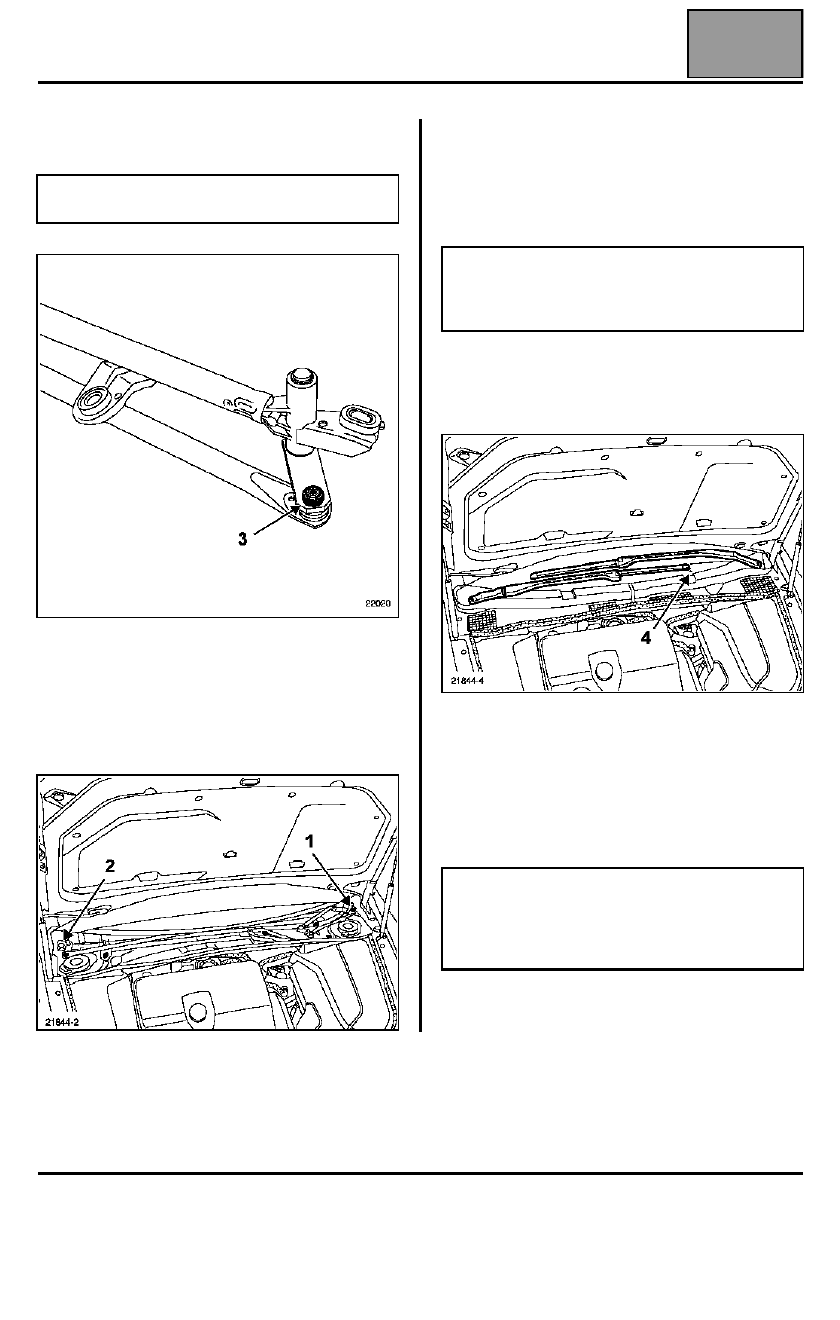

Encajar la bieleta del mecanismo en la bieleta de
arrastre.

Inclinar el mecanismo para colocarlo.

Poner todos los tornillos del mecanismo en su sitio.

Apretar los tornillos (1) y (2) al par de 0,8 daN.m y
después los otros cuatro al mismo par.

Colocar las semi-rejillas de la caja de agua (consultar
el capítulo de carrocería).

Volver a conectar:
– el conector del motor del limpiaparabrisas,
– la batería.

Posicionar el brazo inferior (derecho) según la marca
(4) del parabrisas y apretar la tuerca al par de
2 daN.m.

NOTA: para diferenciar los dos brazos del
limpiaparabrisas, el de izquierda es el más acodado.

Posicionar:
– el brazo superior (izquierdo) paralelo al brazo inferior

y apretar la tuerca al par,

– los cubre-tuercas.

ATENCIÓN: está prohibido modificar el reglaje del
mecanismo, la rótula (3) está reglada en fábrica.

ATENCIÓN: es muy importante, antes de montar
los brazos del limpiaparabrisas, asegurarse de
nuevo que el motor del limpiaparabrisas siga
estando en parada fija.

IMPORTANTE: no olvidarse, después de haber
conectado la batería, efectuar los aprendizajes
necesarios (puesta en hora del reloj, introducción
del código del auto-radio, etc.), para que el vehículo
funcione correctamente (consultar el capítulo 80A).

Edición 2

BARRIDO-LAVADO

Mecanismo del limpiaparabrisas

85A

85A-4

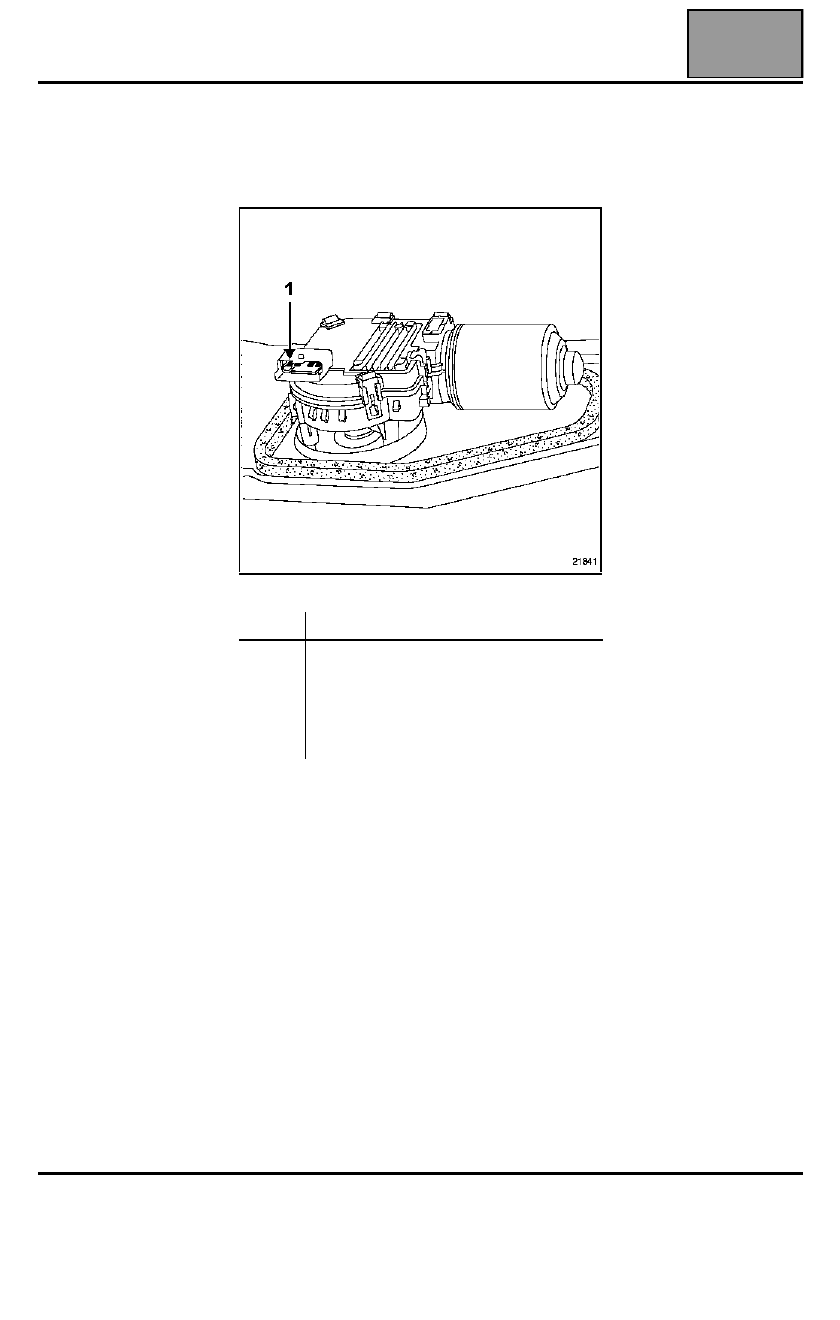

CONEXIÓN

La conexión del motor es idéntica en versión dirección
a derecha y en dirección a izquierda.

Vía

Designación

1
2
3
4
5

+ Batería
Masa
No utilizada
+ Después de contacto
Señal de mando que llega del captador de
lluvia o de la Unidad Central del Habitáculo
