SISTEMA TELEMÁTICO INCORPORADO

Ayuda a la navegación: árboles de búsqueda de avería

83C

83C-27

No hay visualización del testigo del cinturón

La visualización del testigo del

cinturón no funciona. Efectuar un

autodiagnóstico de la Unidad Central de

Comunicación para controlar el buen

estado de la entrada "Cinturón" (esperar

5 segundos aproximadamente para

cada cambio de estado).

Controlar la tensión en el conector gris

(vía 24):

– cinturón abrochado = 12 V,
– cinturón no abrochado = 0 V.

no

¿La tensión varía?

sí

Sustituir la Unidad Central de

Comunicación.

El problema no está ligado al sistema de

navegación. Controlar el cableado del

vehículo (consultar el esquema eléctrico).

Edición 3

SISTEMA TELEMÁTICO INCORPORADO

Ayuda a la navegación: árboles de búsqueda de avería

83C

83C-28

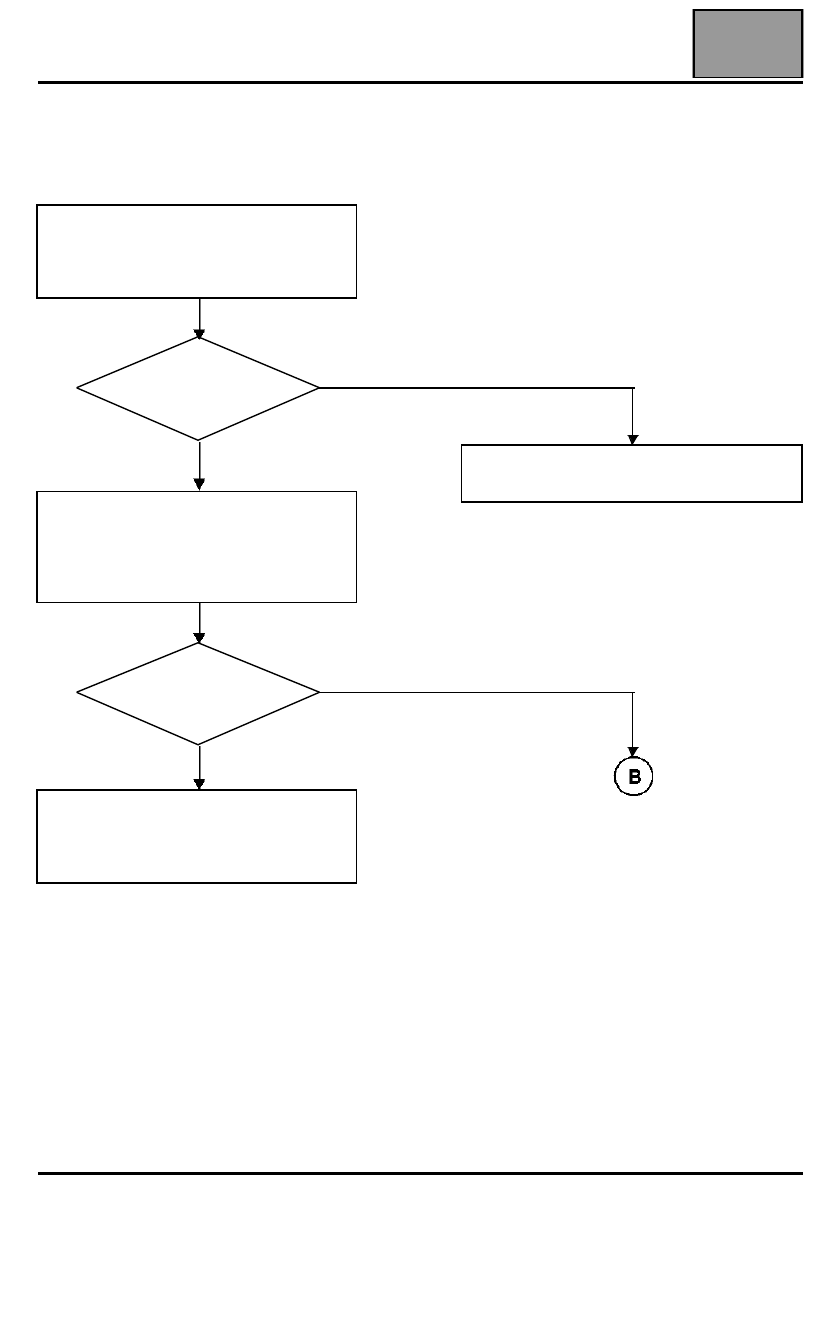

No hay visualización de la radio en la pantalla Carminat o la visualización permanece fija

(radio "Gama Baja")

No hay visualización de la radio en la

pantalla Carminat. Controlar que el

auto-radio esté alimentado y que emita

sonidos.

no

¿Se visualiza el mensaje legal

de navegación?

sí

Radio encendida, efectuar el proceso

de inicialización mediante las teclas "M"

y "C". Verificar el número de

configuración (consultar el capítulo

"Inicialización").

no

¿La configuración es

conforme?

sí

Salir del proceso de inicialización y

apagar el sistema 1 minuto

aproximadamente. El problema está

resuelto.

La pantalla está negra o retroiluminada,

consultar el diagnóstico asociado.

Edición 3

SISTEMA TELEMÁTICO INCORPORADO

Ayuda a la navegación: árboles de búsqueda de avería

83C

83C-29

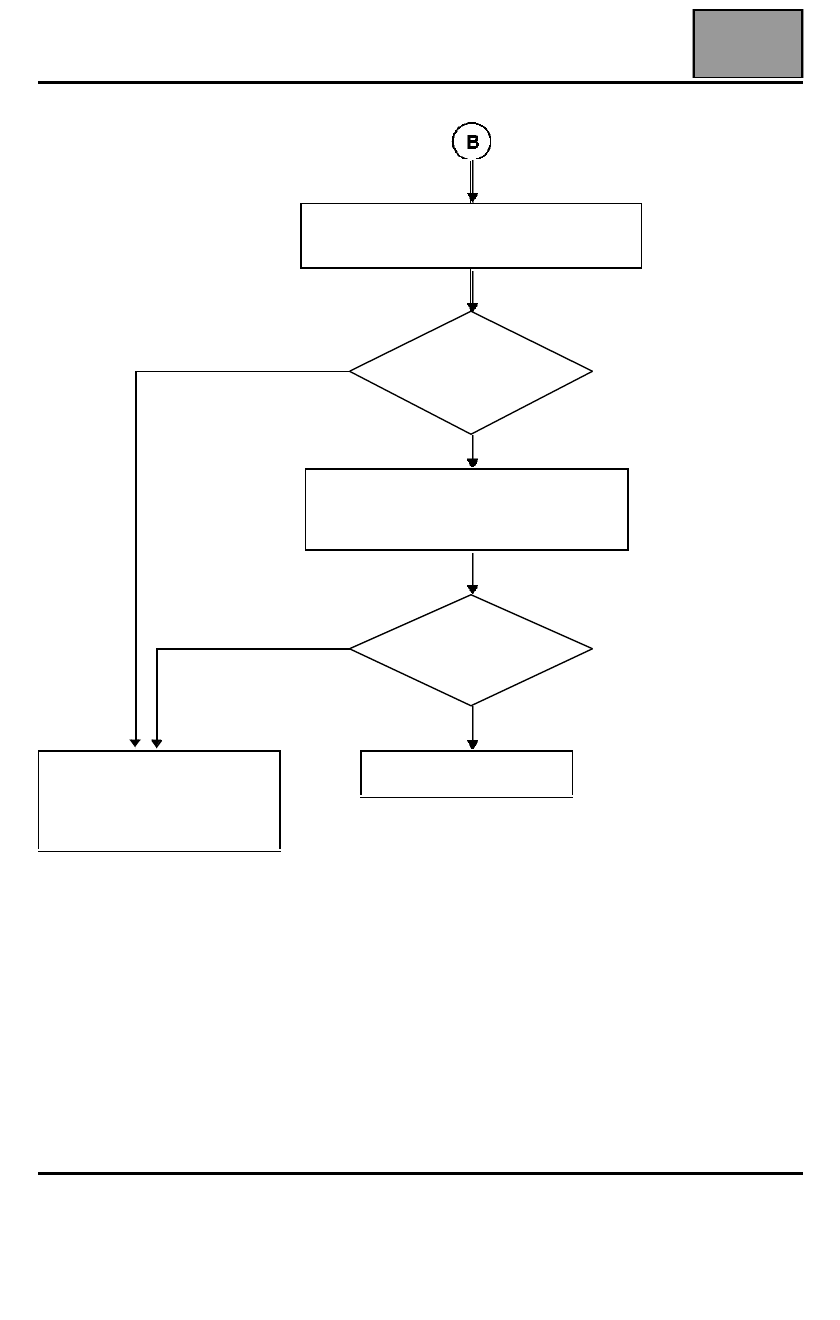

Ayuda a la navegación: árboles de búsqueda de avería

Con la radio encendida, efectuar un

autodiagnóstico de la Unidad Central de

Comunicación para controlar el "BUS IIC".

no

¿El autodiagnóstico

presenta "BUS IIC: OK"?

sí

Controlar la tensión en el conector gris de la

Unidad Central de Comunicación (vía 27):

– radio encendida = 12 V,
– radio apagada = 0 V.

no

¿La tensión varía?

sí

Controlar la continuidad del

cableado entre la radio y la

Unidad Central de Comunicación.
Si el cableado está bien, sustituir

el auto-radio.

Sustituir la Unidad Central

de Comunicación.

Edición 3

SISTEMA TELEMÁTICO INCORPORADO

Ayuda a la navegación: árboles de búsqueda de avería

83C

83C-30

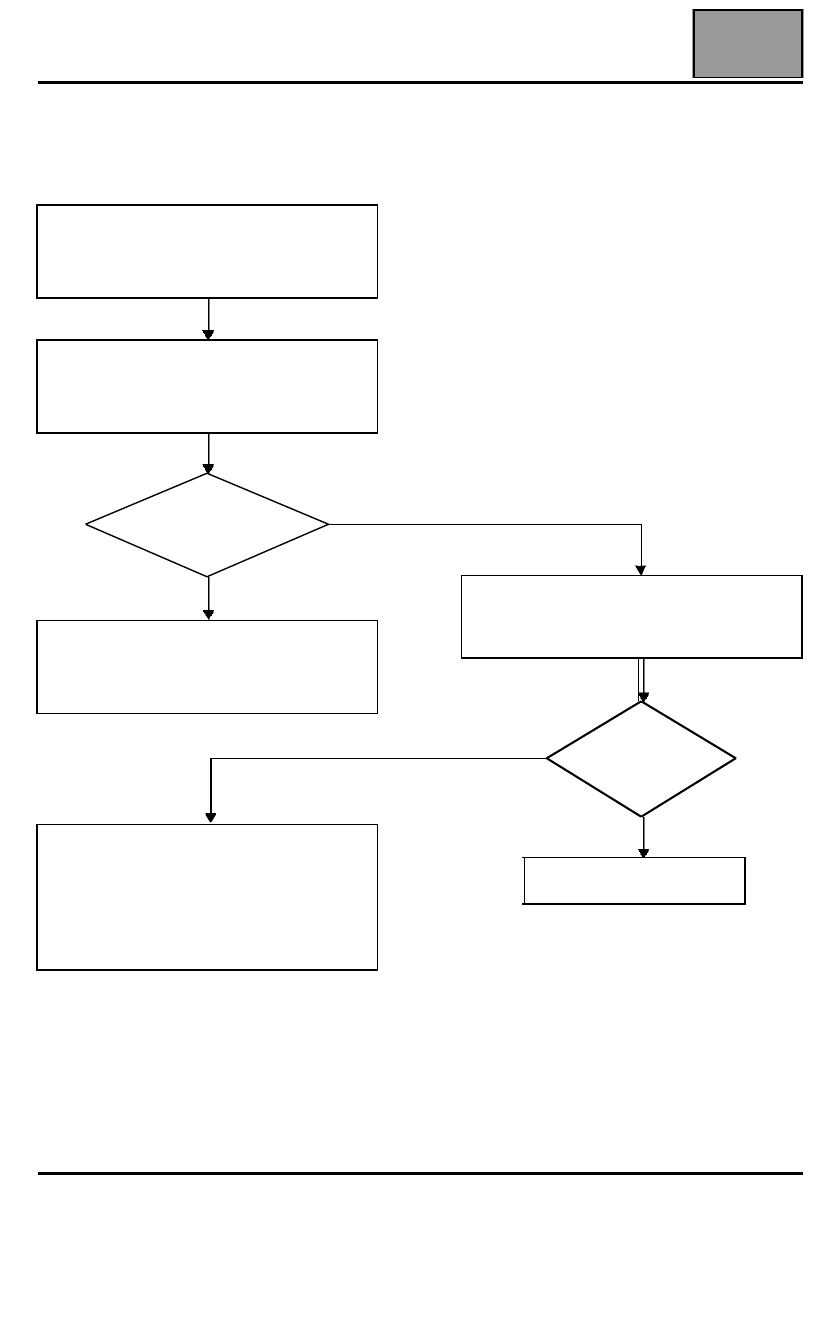

No hay visualización de la radio en la pantalla Carminat o la visualización permanece fija

(radio "Gama Alta")

La pantalla Carminat funciona correctamente

salvo la visualización de la radio. Controlar

que el auto-radio esté alimentado y que

emita sonidos.

Radio encendida, efectuar el proceso de

inicialización mediante las teclas "M" y "C".

Verificar el número de configuración

(consultar el capítulo "Inicialización").

no

¿La configuración es

conforme?

sí

Salir del proceso de inicialización y

apagar el sistema 1 minuto

aproximadamente. El problema está

resuelto.

Controlar la continuidad del cableado

entre:

– el amplificador-túner y la Unidad Central

de Comunicación,

– y el lector de CD Rom. Si el cableado está

bien, sustituir el amplificador-túner
(consultar el capítulo  86A).

Controlar la tensión en el conector gris de la

Unidad Central de Comunicación (vía 27):

– radio encendida = 12 V,
– radio apagada = 0 V.

no

¿La tensión varía?

sí

Sustituir la Unidad Central de

Comunicación.

Edición 3
