SISTEMA TELEMÁTICO INCORPORADO

Ayuda a la navegación: Pantalla

83C

83C-11

Ayuda a la navegación: Pantalla

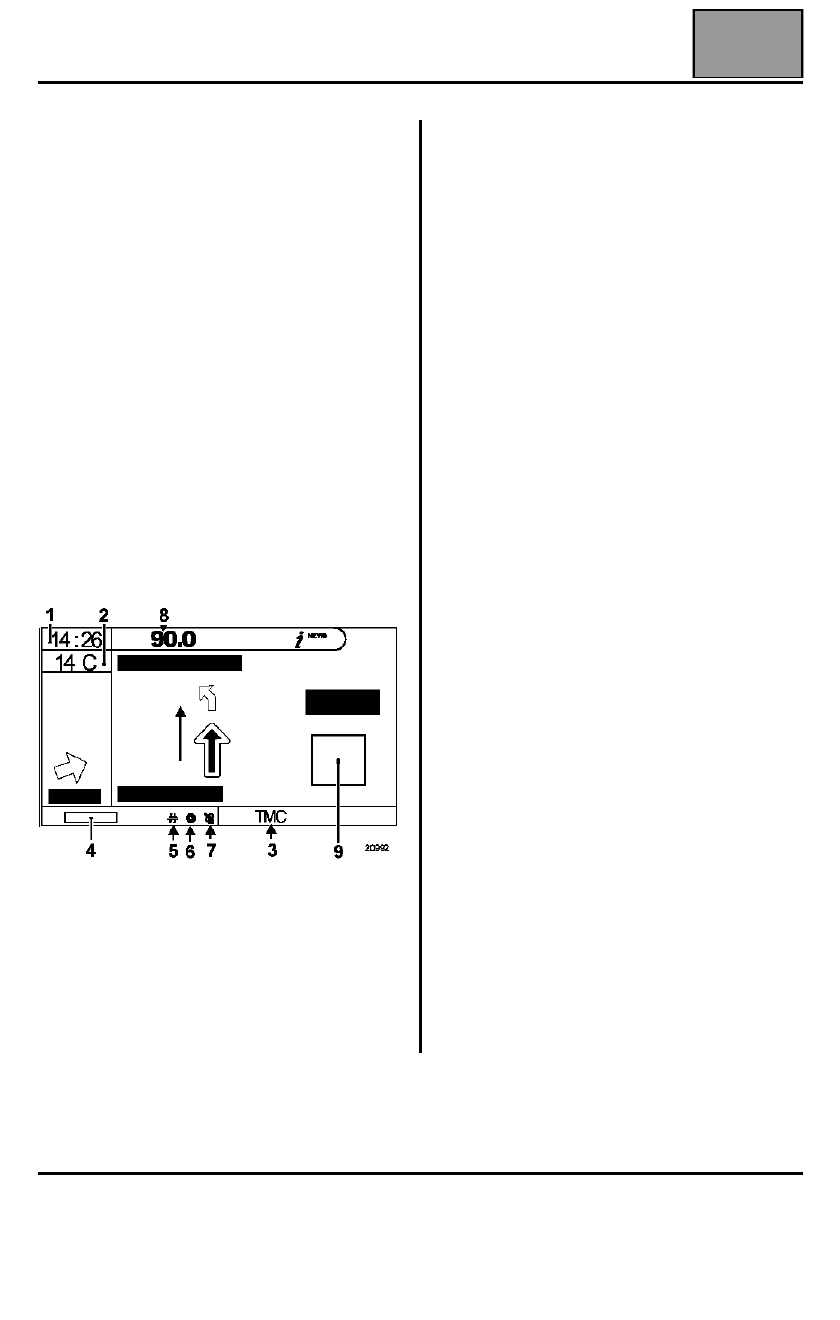

La pantalla permite visualizar:
– los diferentes menús,
– la orientación del destino,
– la distancia del destino,
– los esquemas del trayecto,
– la distancia del próximo cambio de dirección,
– las cartografías,
– etc.

Se enciende algunos segundos después de la
posición "accesorios" o del encendido del auto-radio y
aparece el mensaje de seguridad.

Se apaga totalmente aproximadamente 45 segundos
después de cortar la alimentación.

NOTA:
el color y la luminosidad de la pantalla pueden ser
modificados mediante el menú "configuración
pantalla".
– colores de día en azul o azul oscuro (luces de

posición apagadas).

– colores de noche en azul o azul oscuro (luces de

posición encendidas).

1

No utilizada

2

Temperatura exterior

3

Pictograma de mensaje "info trafic"

4

Hora de llegada

5

Pictograma de "criterio de guiado"

6

Pictograma de "presencia de disco"

7

Pictograma de calidad de recepción satélite"

8

Visualización "radio"

9

Visualización "abriente" y "cinturón"

Particularidades de la radio

Si los vehículos están equipados con una radio de
origen, la visualización aparecerá en la pantalla (radio
encendida únicamente) en la banda.

En un cambio de reglaje de ésta, el visualizador de la
radio ocupa, entonces, toda la pantalla (mayor
visibilidad) en modo "list" o "preset".

NOTA:
Si las informaciones ligadas al auto-radio no aparecen
en la pantalla, consultar el capítulo "Inicialización".

IMPORTANTE:
Para la limpieza de la pantalla no utilizar productos de
limpieza (limpieza con un paño suave, seco o
ligeramente humedecido).

Edición 3

SISTEMA TELEMÁTICO INCORPORADO

Ayuda a la navegación: Pantalla

83C

83C-12

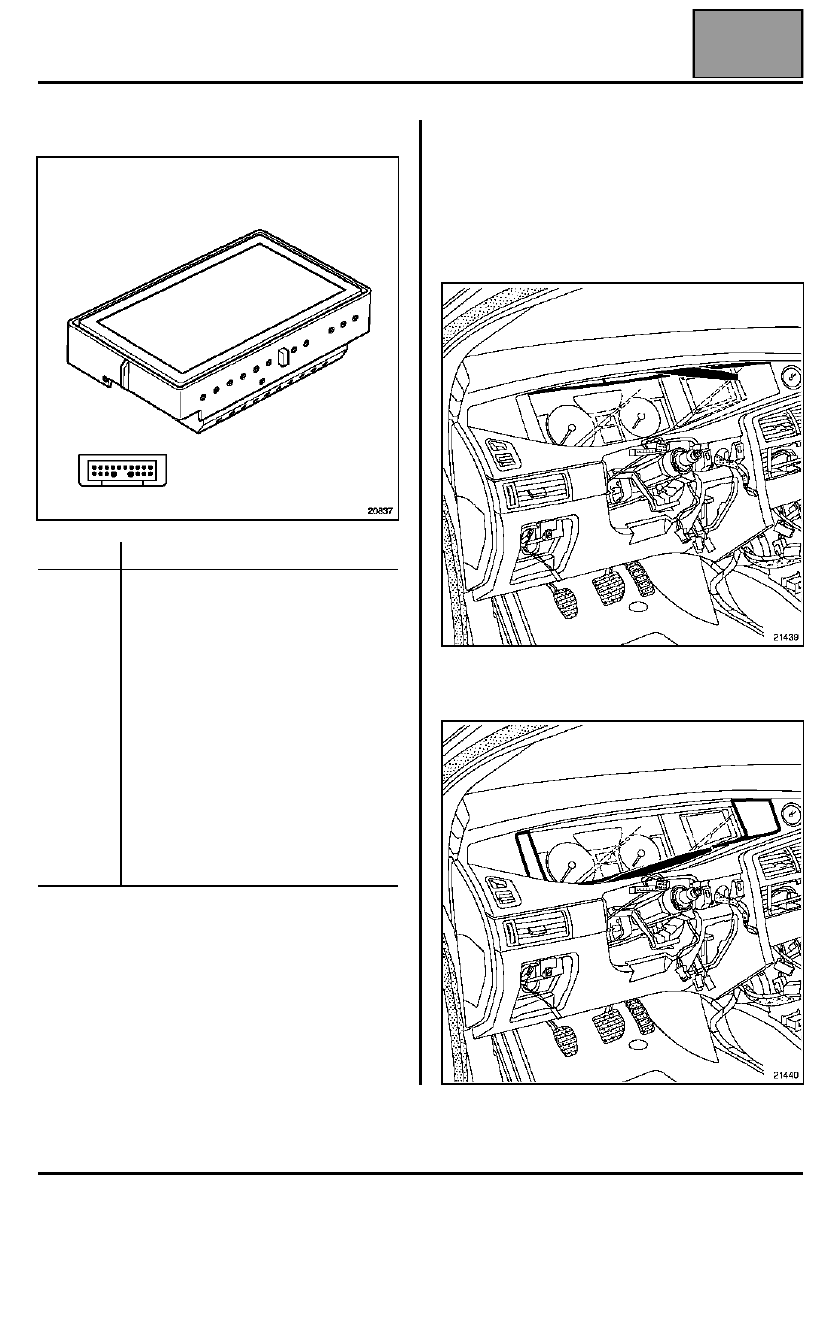

CONEXIONES

EXTRACCIÓN - REPOSICIÓN

La extracción de la pantalla requiere la extracción del
cuadro de instrumentos.

Extraer:
– el embellecedor superior del cuadro de instrumentos

clipsado en el tablero de bordo,

– el embellecedor inferior del cuadro de instrumentos

clipsado en el tablero de bordo,

Vía

Designación

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16

Blindaje

No utilizada
Masa
- Señal vídeo
Señal vídeo roja
Señal vídeo verde
Señal vídeo azul
Masa
Señal de sincronización vídeo
Masa
Reglaje luminosidad
No utilizada
Marcha - parada pantalla
No utilizada
No utilizada
+ Antes de contacto
+ Antes de contacto
Masa blindaje

Edición 3

SISTEMA TELEMÁTICO INCORPORADO

Ayuda a la navegación: Pantalla

83C

83C-13

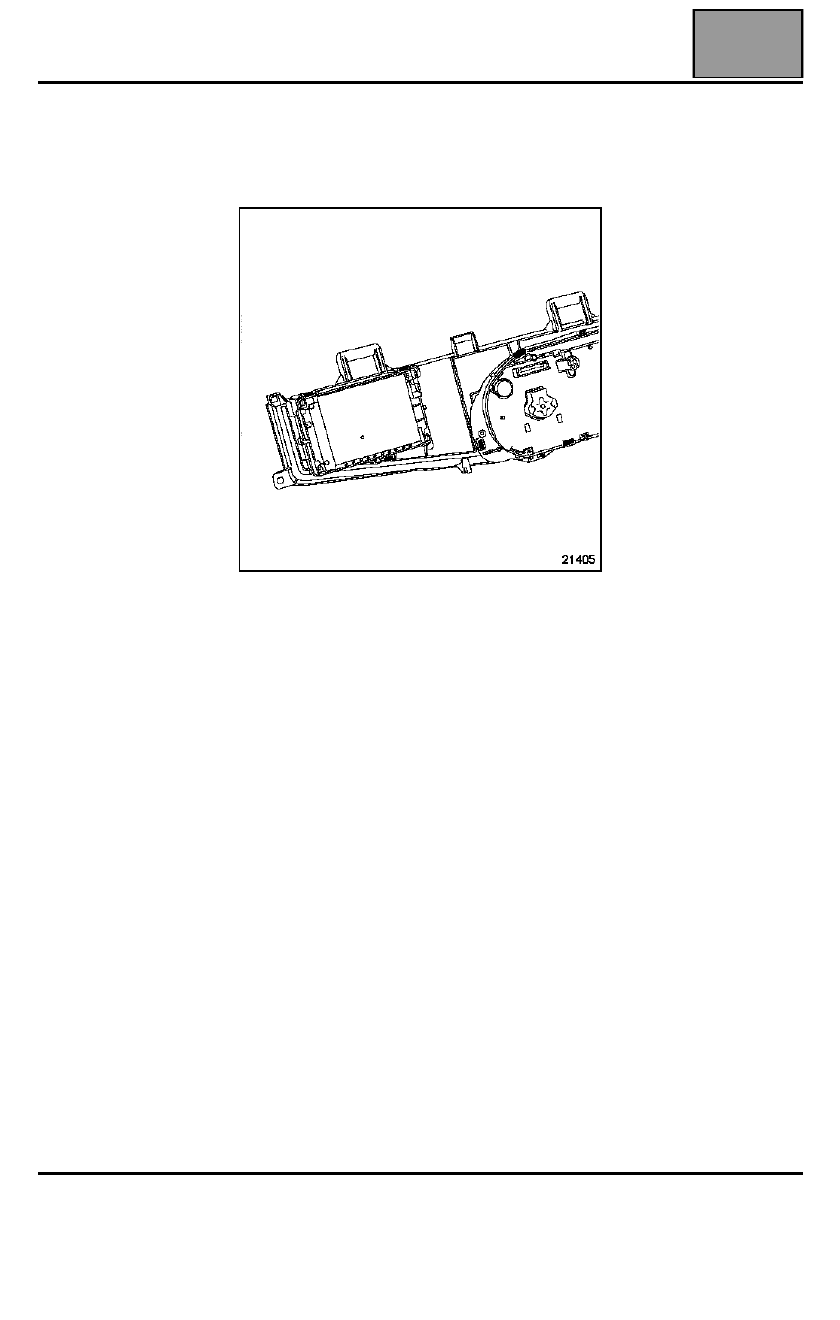

– los tornillos de fijación del cuadro de instrumentos,
– los tornillos de fijación de la pantalla en el cuadro de

instrumentos.

Edición 3

SISTEMA TELEMÁTICO INCORPORADO

Ayuda a la navegación: Antena

83C

83C-14

Ayuda a la navegación: Antena

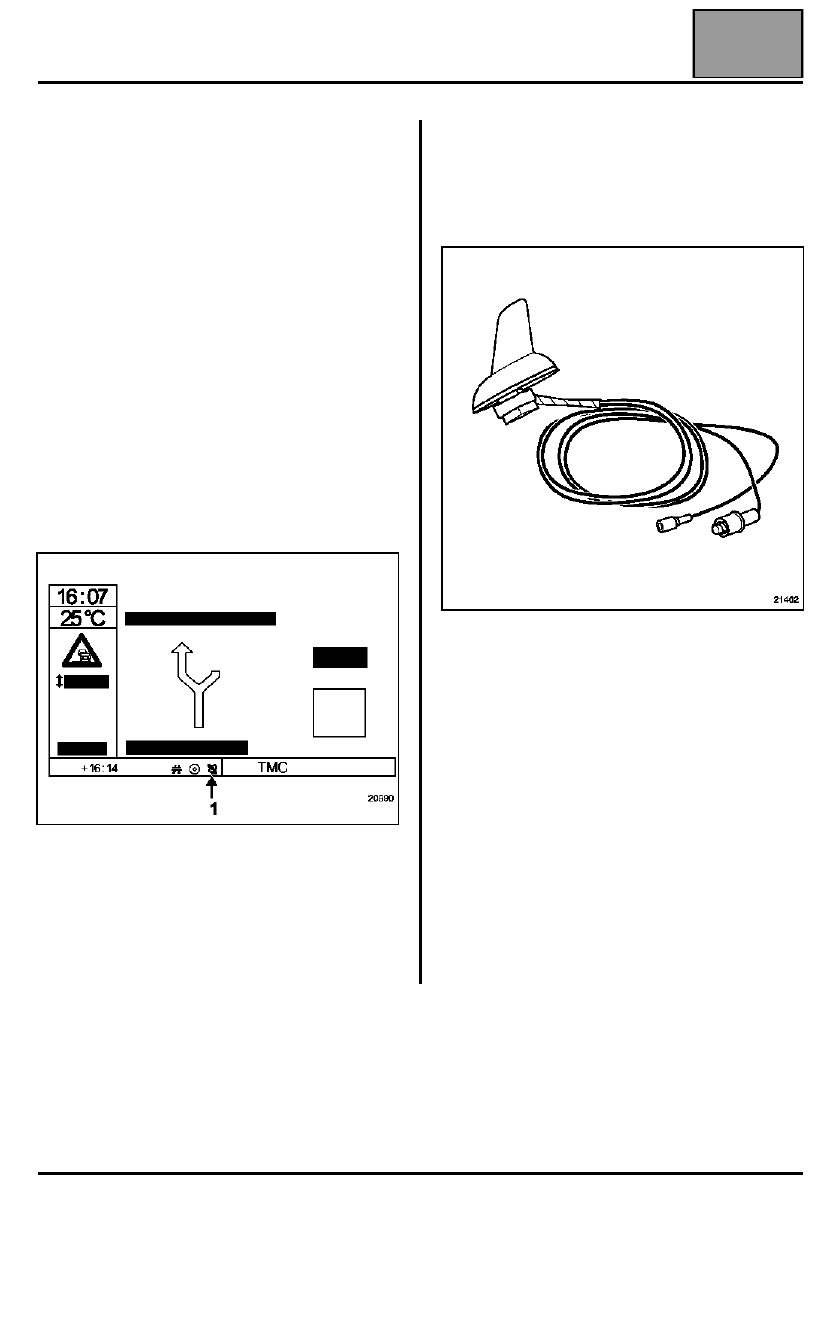

ANTENA GPS

Se encarga de la recepción de los satélites con el fin
de permitir al calculador electrónico de navegación
(lector de CD Rom) localizar el vehículo.

Cuando la unión GPS (satélites) es buena, un
pictograma (1) de color verde se visualiza en la
pantalla.

Cuando la unión con el satélite es mala (paso por un
túnel, una calle pequeña entre grandes edificios, etc.),
un pictograma de color rojo se visualiza en la pantalla.

OBSERVACIÓN:
Tras una desconexión de la batería o una sustitución
del calculador electrónico de navegación, la
relocalización es automática: colocar el vehículo en el
exterior en un lugar despejado con el contacto puesto
y esperar unos minutos. Cuando la unión GPS
(satélites) es buena, un pictograma de color verde se
visualiza en la pantalla.

ATENCIÓN:
El cable de la antena GPS es muy frágil, no doblarlo ni
pinzarlo.

OBSERVACIÓN:
La antena GPS también se utiliza para el teléfono
manos libres.

ANTENA DOBLE BANDA

La antena está situada en el techo. Su extracción
requiere la extracción parcial del guarnecido del techo
y de custodia trasera derecha. Consultar el capítulo de
carrocería.
