SISTEMA TELEMÁTICO INCORPORADO

Ayuda a la navegación: Generalidades

83C

83C-3

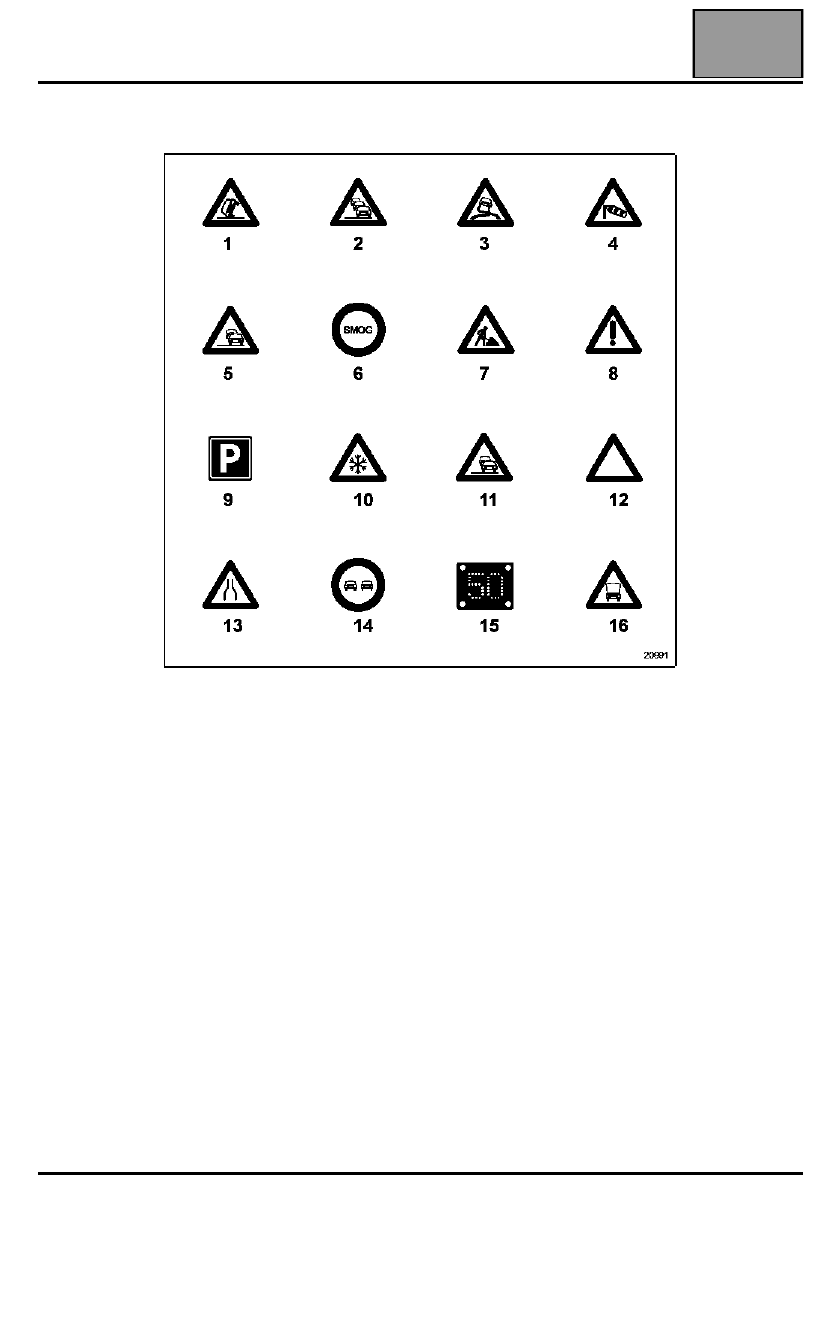

EJEMPLOS DE PICTOGRAMAS INFO TRAFIC

1

accidente

2

Embotellamiento

3

Calzada resbaladiza

4

Fuerte viento

5

Tráfico ralentizado

6

Niebla

7

Obras

8

Peligro

9

Estacionamiento posible

10 Mal tiempo
11 Tráfico ralentizado
12 Tráfico perturbado en ambos sentidos de circulación
13 Carretera parcialmente cortada o estrechamiento
14 Vehículo que circula en sentido inverso
15 Velocidad limitada
16 Vehículo averiado

Edición 3

SISTEMA TELEMÁTICO INCORPORADO

Ayuda a la navegación: Generalidades

83C

83C-4

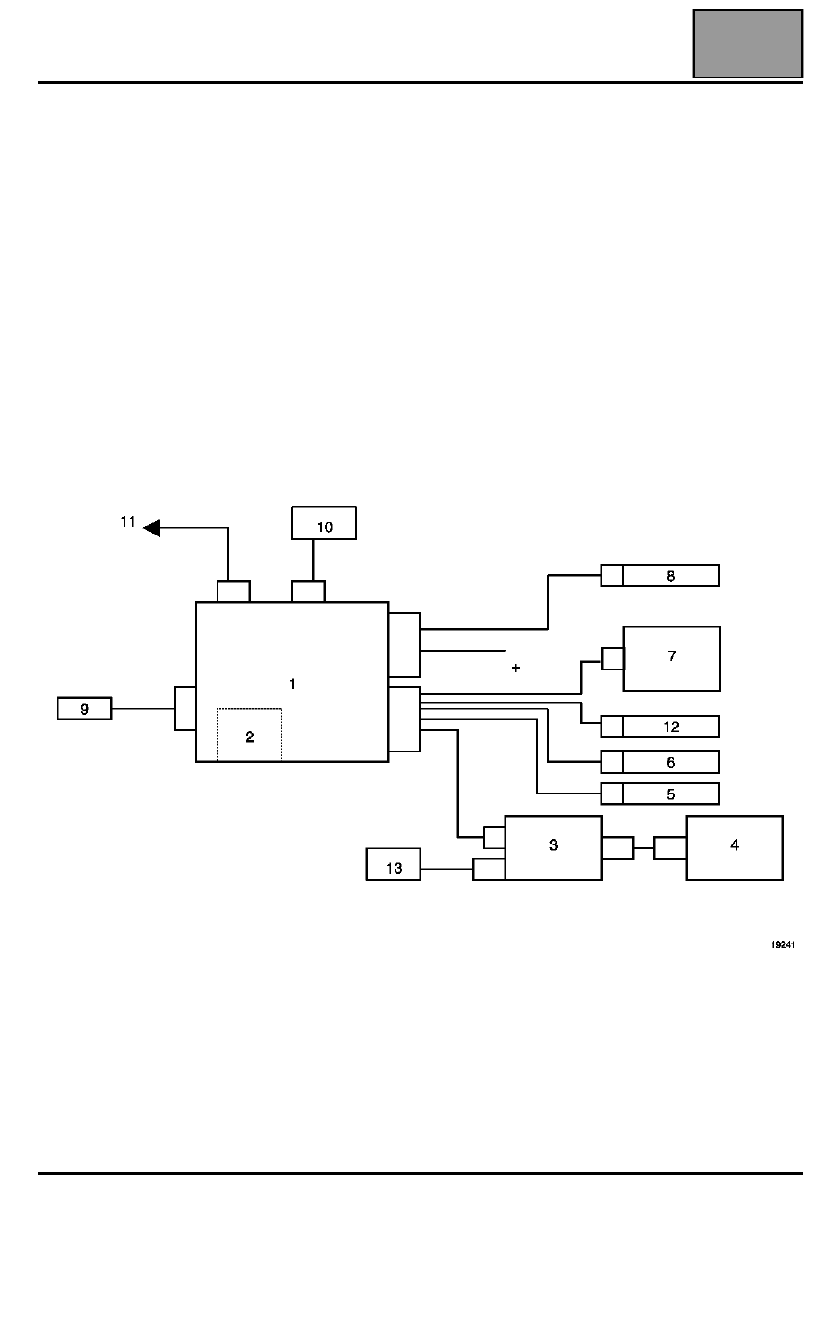

ESQUEMA DE PRINCIPIO

1

Unidad Central de Comunicación

2

Teclado de mando

3

Calculador Carminat (lector de CD Rom)

4

Pantalla

5

Información cinturón de seguridad (para visualización)

6

Información temperatura exterior (para visualización)

7

Auto-radio

8

Altavoz de síntesis de la palabra

9

Mando de la radio en el volante

10 Antena radio
11 Unión auto-radio (sordina)
12 Unión multiplexada del vehículo
13 Antena GPS

Edición 3

SISTEMA TELEMÁTICO INCORPORADO

Ayuda a la navegación: Unidad Central de Comunicación

83C

83C-5

Ayuda a la navegación: Unidad Central de Comunicación

Para funcionar, el calculador de navegación
"Carminat" debe ir acompañado de una Unidad
Central de Comunicación.

La Unidad Central de Comunicación permite:

●

efectuar las uniones entre la red multiplexada del
vehículo y la red multiplexada específica del sistema
Carminat,

●

utilizar los datos multiplexados,

●

gestionar el mando en el volante del auto-radio o del
teclado,

●

gestionar las condiciones de parada, las
configuraciones del vehículo y del sistema,

●

gestionar la visualización en la pantalla (a través del
lector de Cd Rom),

●

recibir mensajes del sistema "información del
tráfico" escritos o hablados (por la antena de la
radio),

●

gestionar los mensajes de la síntesis de la palabra y
mensajes de navegación,

●

transferir los datos de la radio para visualización.

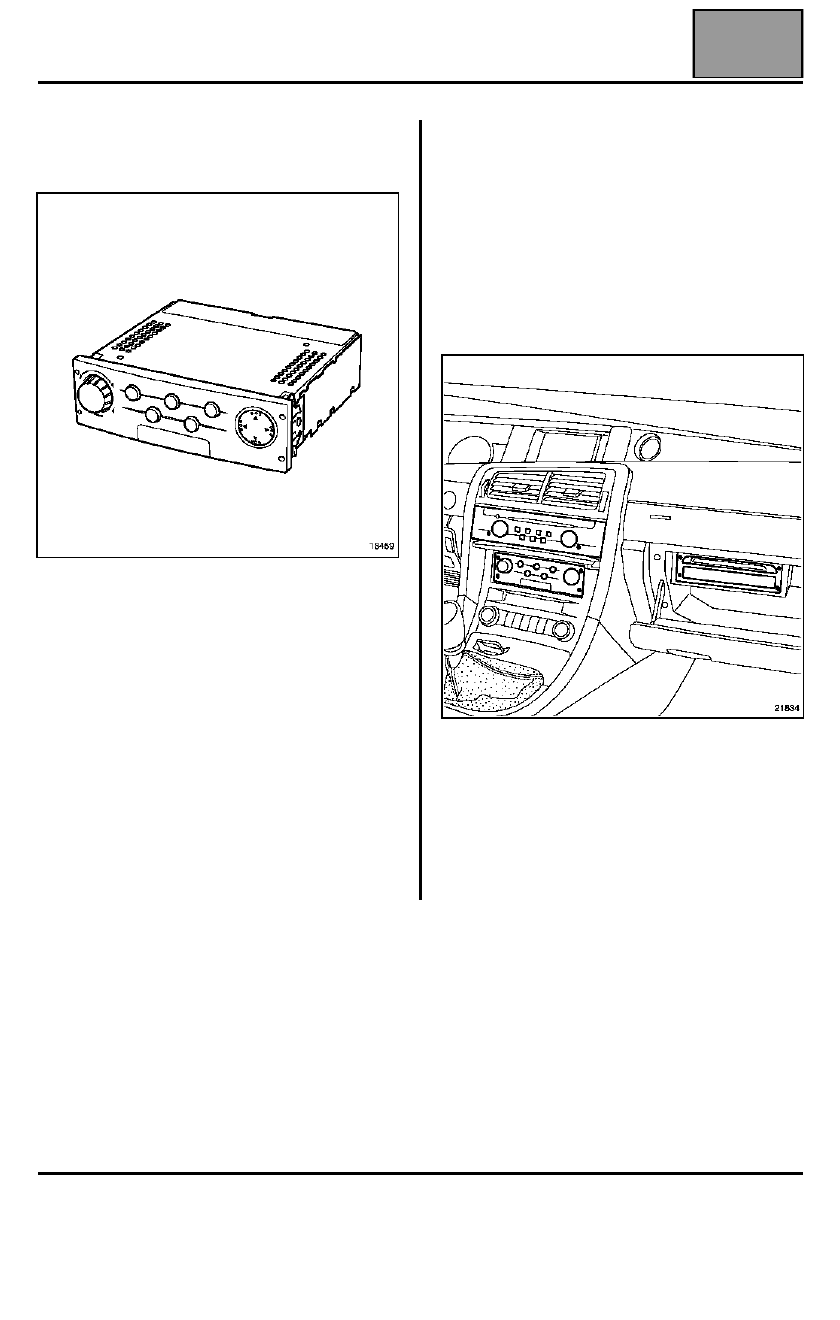

EXTRACCIÓN

La Unidad Central de Comunicación está situada
detrás de la portezuela, debajo del auto-radio o del
cambiador de CD Rom.

IMPORTANTE:
Se prohíbe desconectar la Unidad Central de
Comunicación antes de la parada completa del
sistema (aproximadamente 45 segundos).

La extracción se efectúa mediante el útil Ms. 1373.

REPOSICIÓN

Proceder a la inicialización del sistema. Consultar el
capítulo "Inicialización".

Edición 3

SISTEMA TELEMÁTICO INCORPORADO

Ayuda a la navegación: Unidad Central de Comunicación

83C

83C-6

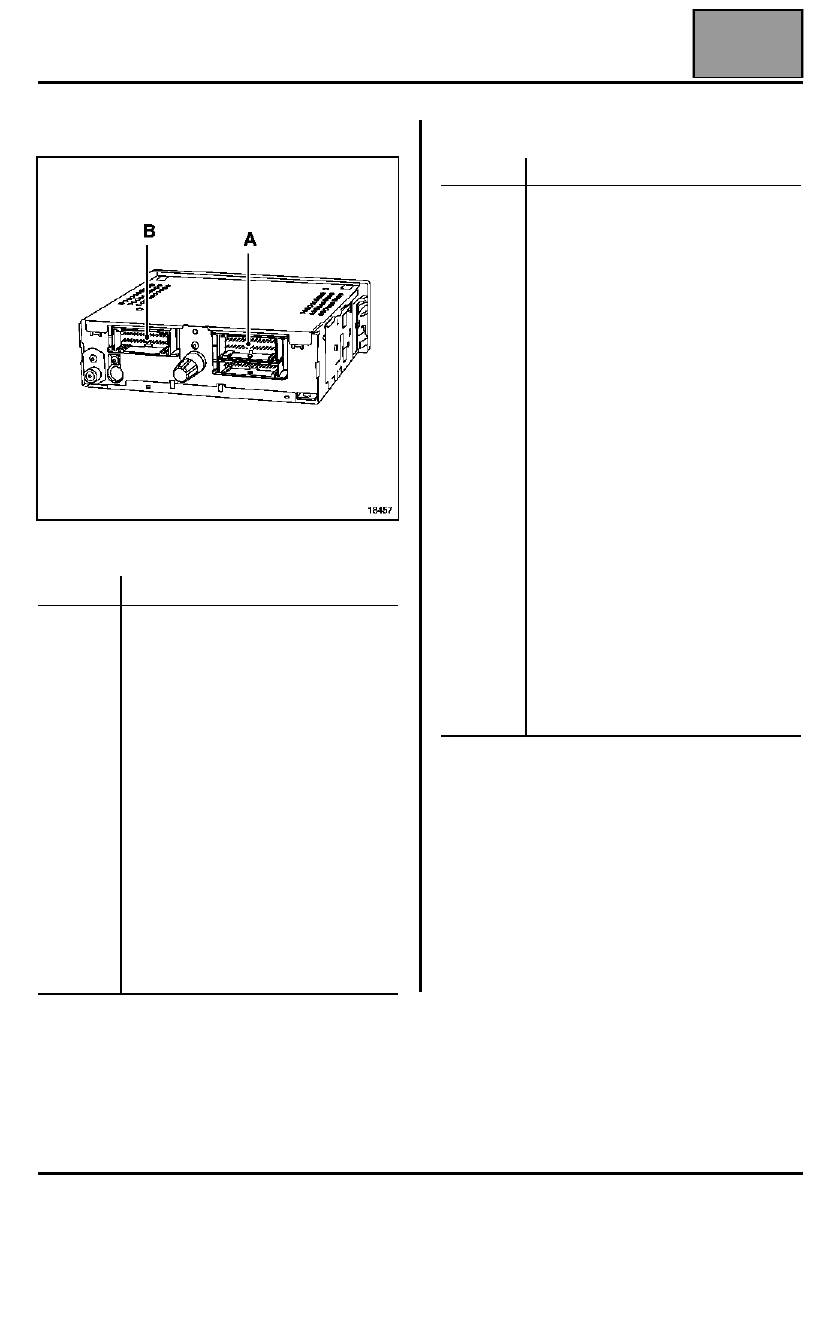

ASIGNACIÓN DE LOS CONECTORES

Conector (A) de 15 vías (rojo)

Conector (B) de 30 vías (gris)

Vía

Designación

1
2
3
4
5
6
7
8
9



10



11



12



13



14



15

No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
Satélite de mando del auto-radio
(vía B1)
Satélite de mando del auto-radio
(vía A3)
Satélite de mando del auto-radio
(vía B2)
Satélite de mando del auto-radio
(vía B3)
Satélite de mando del auto-radio
(vía A2)
Satélite de mando del auto-radio
(vía A1)
No utilizada

Vía

Designación

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

No utilizada
Salida amplificador de antena
Unión multiplexada (multimedia)
Unión multiplexada (multimedia)
No utilizada
No utilizada
Salida marcha-parada calculador
Unión audio calculador
Unión audio calculador
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
Señal temperatura exterior (entrada)
Señal temperatura exterior (entrada)
No utilizada
No utilizada
No utilizada
Salida temperatura exterior
No utilizada
No utilizada
Testigo del cinturón de seguridad
+ iluminación
Unión radio (vía 6)
Marcha - parada radio (vía 5)
Unión radio (vía 3)
Unión radio (vía 1)
Unión radio (vía 2)
