Renault Vel Satis. Manual - parte 216

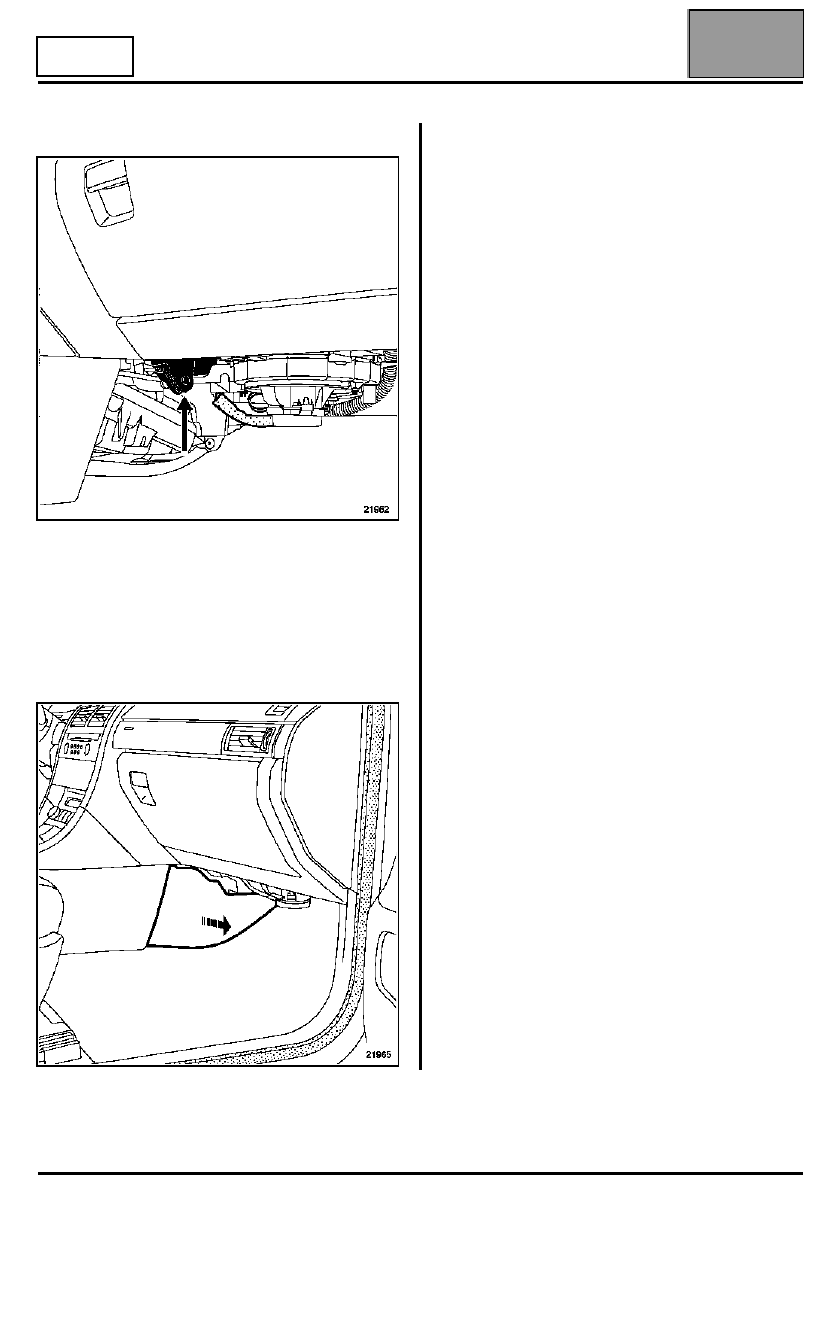

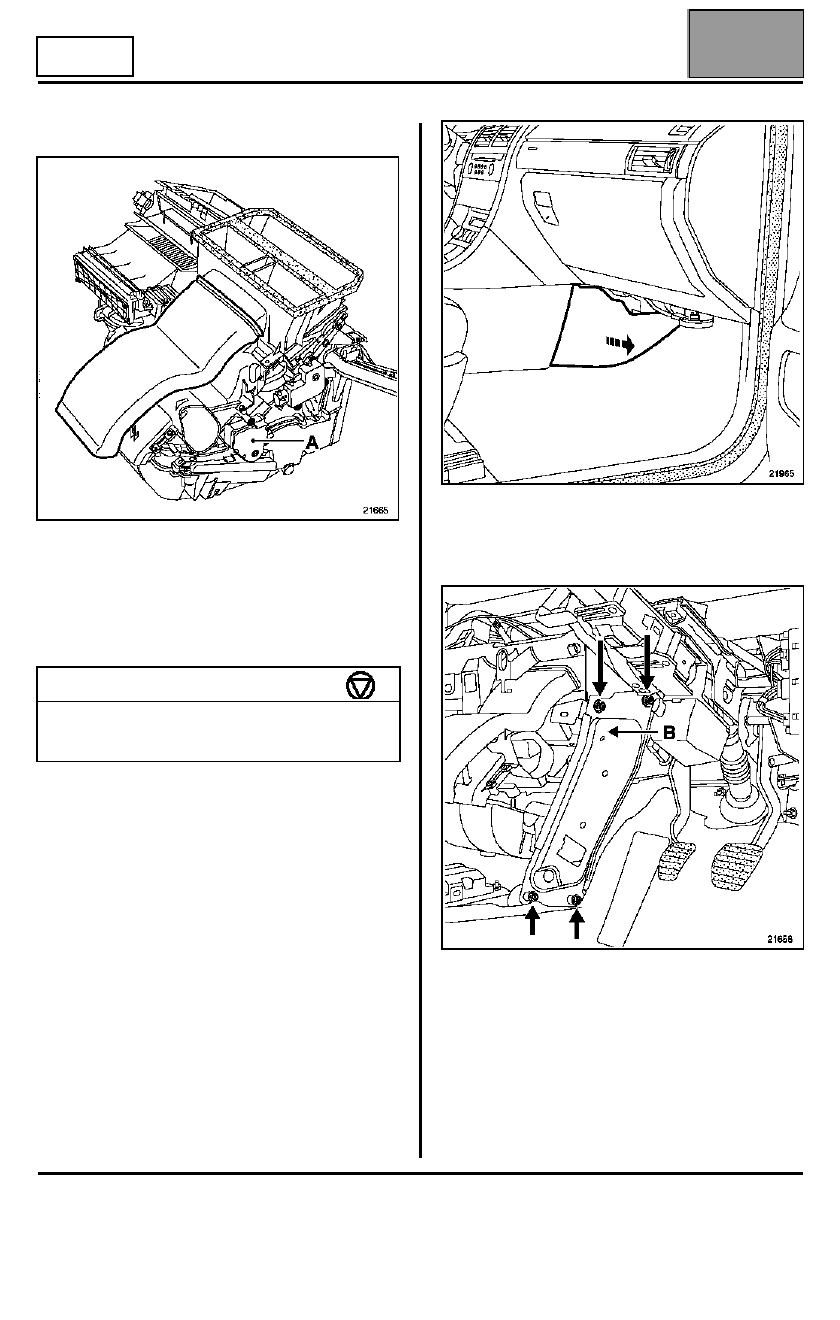

ACONDICIONADOR DE AIRE

Motor de mezcla

62A

62A-56

DIRECCIÓN

A IZQUIERDA

MOTOR DE MEZCLA DERECHO

El motor de mezcla tiene por efecto posicionar la
mariposa de mezcla de aire según las necesidades
determinadas por la regulación.

EXTRACCIÓN

Extraer el vestido.

Extraer:
– los dos tornillos de fijación del motor de mezcla,
– el motor de mezcla.

Desconectar las conexiones.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Edición 3

ACONDICIONADOR DE AIRE

Motor de mezcla

62A

62A-57

DIRECCIÓN

A DERECHA

MOTOR DE MEZCLA DERECHO

El motor de mezcla tiene por efecto posicionar la
mariposa de mezcla de aire según las necesidades
determinadas por la regulación.

Esta operación se efectúa sin extraer el tablero de
bordo.

EXTRACCIÓN

Extraer el vestido.

Separar la moqueta para extraer la chapa de refuerzo.

Extraer:
– el cableado eléctrico que se encuentra en la chapa

(emplazamiento B),

– los cuatro tornillos de la chapa de refuerzo de la viga.

Extraer la chapa de refuerzo.

Extraer:
– los dos tornillos de fijación del motor de mezcla,
– el motor (A) de mezcla.

Desconectar las conexiones.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

PARES DE APRIETE (en daN.m)

Tuercas de la chapa de refuerzo

2,1

Tornillos de la chapa de refuerzo

2,1

Edición 3

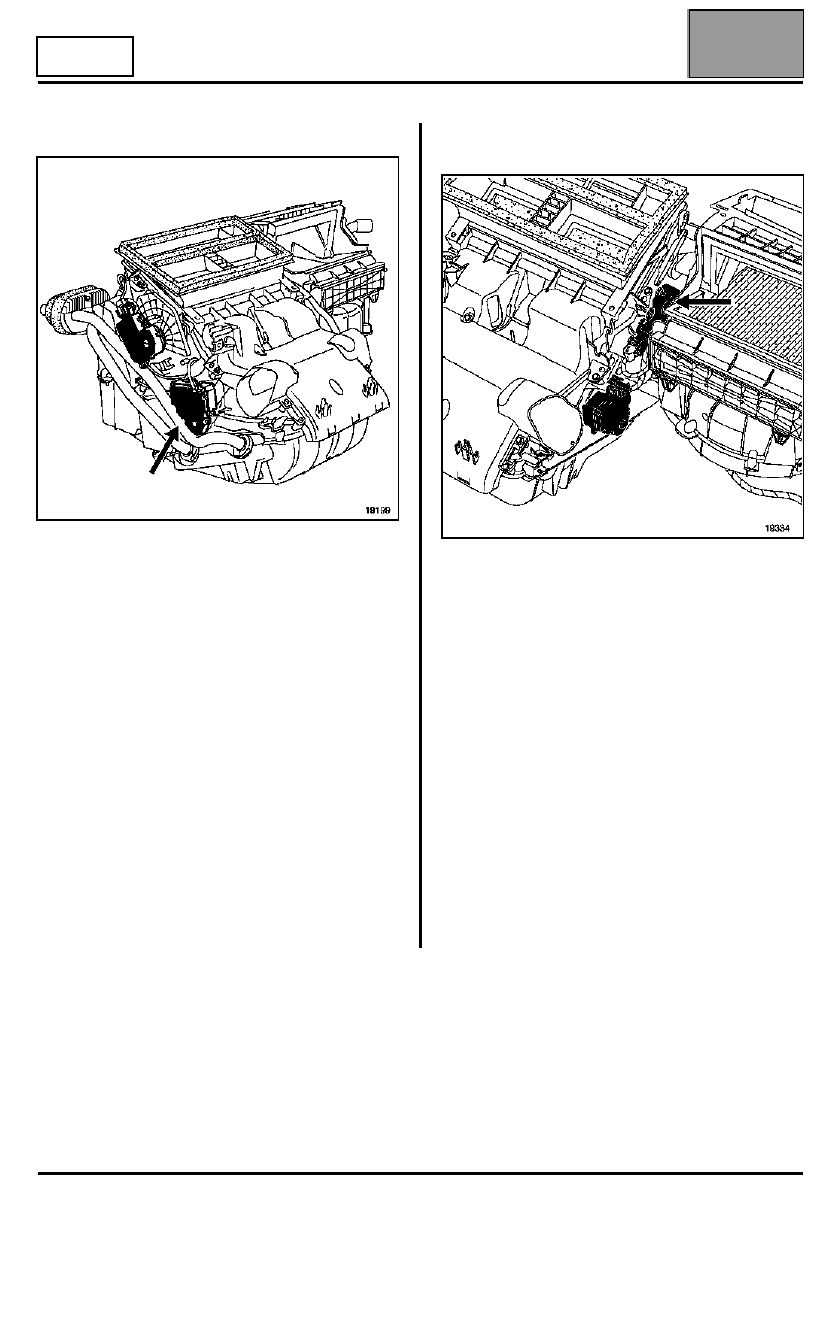

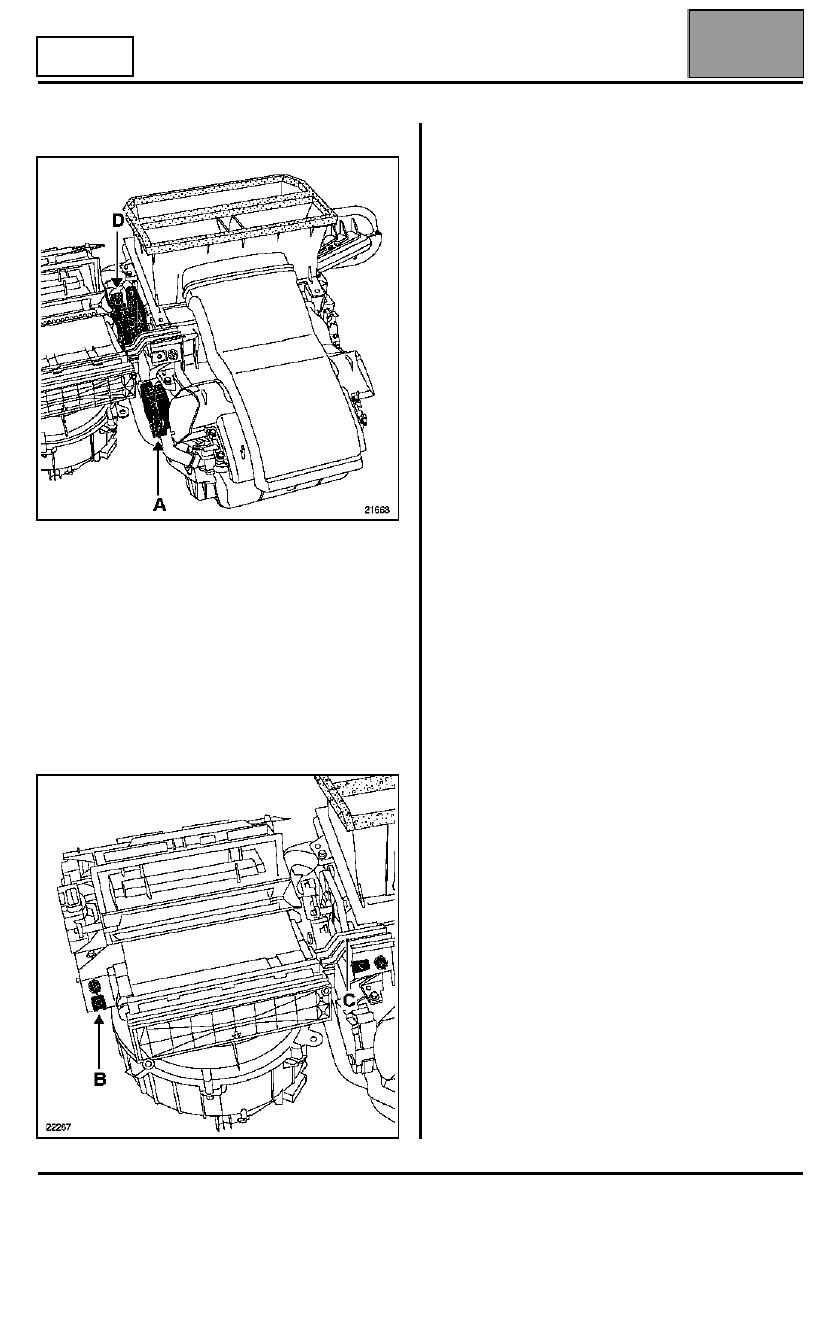

ACONDICIONADOR DE AIRE

Motor de distribución

62A

62A-58

DIRECCIÓN

A IZQUIERDA

Motor de distribución

MOTOR DE DISTRIBUCIÓN DESHIELO

El motor de distribución tiene por efecto posicionar la
mariposa de deshielo según las necesidades
determinadas por la regulación.

El motor de distribución es accesible tras haber
extraído la viga (ver "Método de extracción del
evaporador").

EXTRACCIÓN

Desconectar las conexiones.

Extraer:
– los dos tornillos de fijación del motor de distribución,
– el motor de distribución.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

MOTOR DE DISTRIBUCIÓN A LOS PIES/
VENTILACIÓN

El motor de distribución tiene por efecto posicionar la
mariposa de distribución según las necesidades
determinadas por la regulación.

El motor de distribución de aire es accesible tras
haber extraído la viga (ver "Método de extracción del
evaporador").

EXTRACCIÓN

Desconectar las conexiones.

Extraer:
– los dos tornillos de fijación del motor de distribución

de aire,

– el motor de distribución de aire.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Edición 3

ACONDICIONADOR DE AIRE

Motor de distribución

62A

62A-59

DIRECCIÓN

A DERECHA

MOTOR DE DISTRIBUCIÓN DESHIELO

El motor de distribución tiene por efecto posicionar la
mariposa de deshielo según las necesidades
determinadas por la regulación.

EXTRACCIÓN

Extraer:
– El portaobjetos (consultar el capítulo 62:

"Extracción filtro de habitáculo"),

– la tapa lateral, lado izquierdo,
– el motor de mezcla (A),

– el tornillo (B) de la carcasa del filtro sobre la viga de

refuerzo,

– la patilla de refuerzo (C).

Llevar ligeramente la carcasa del filtro hacia atrás.

Extraer:
– los dos tornillos de fijación del motor de distribución,
– el motor (D) de distribución.

Desconectar las conexiones.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Edición 3
