ACONDICIONADOR DE AIRE

Captador de presión

62A

62A-48

MOTOR P9X

EXTRACCIÓN

Desconectar la batería.

Vaciar el circuito refrigerante con ayuda de la estación
de carga.

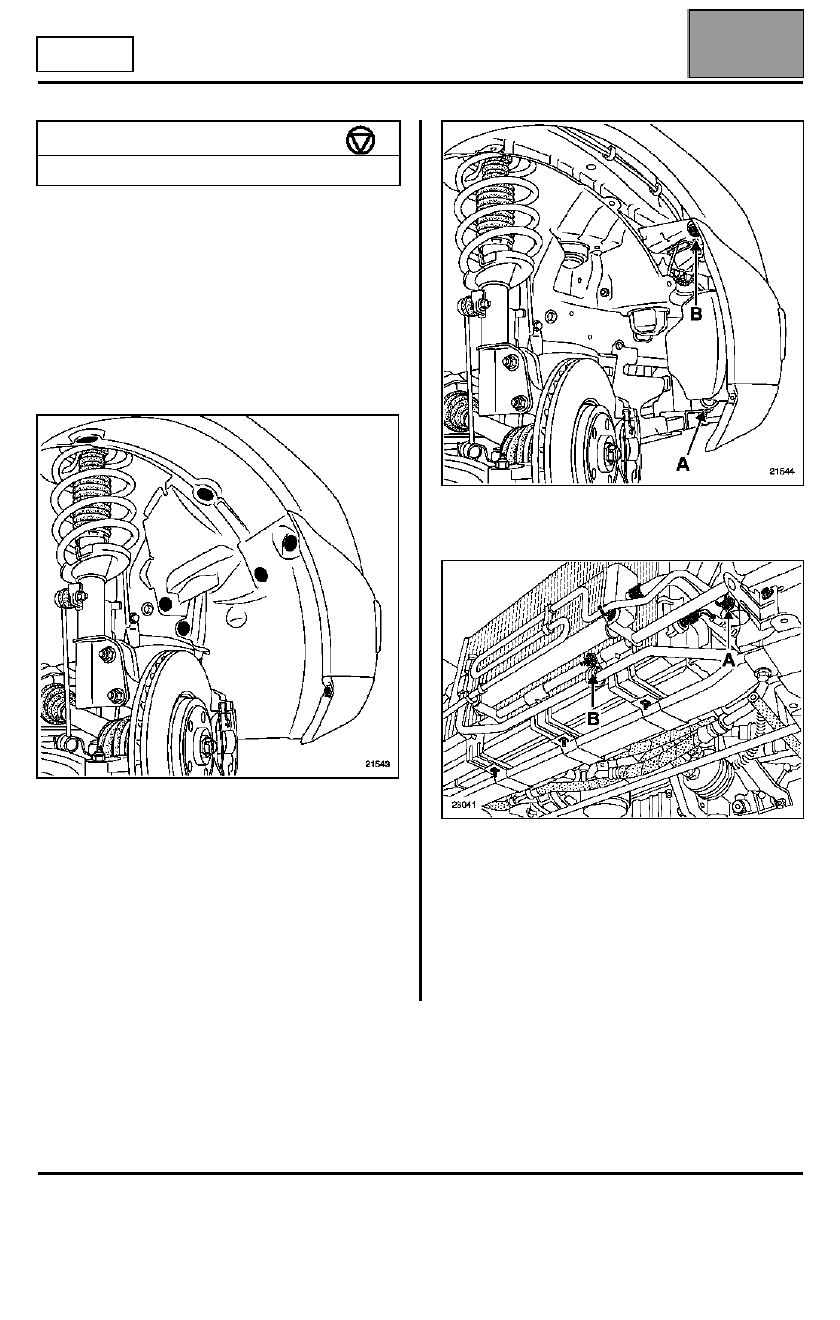

Extraer:
– la protección bajo el motor,
– parcialmente los guardabarros.

Desconectar los conectores (A) de alimentación de los
antinieblas (si el vehículo está equipado).

Quitar los dos tornillos de fijación lateral (B).

Soltar parcialmente el paragolpes.

Desconectar la alimentación de los surtidores del
lavafaros (si el vehículo está equipado).

Extraer el conjunto paragolpes calandra (esta
intervención requiere dos operarios).

Extraer:
– el conjunto paragolpes calandra (esta intervención

requiere dos operarios),

– el radar (consultar el capítulo concernido),
– las conexiones del captador de presión,
– la abrazadera (A) y (B).

Desolidarizar el radiador de aceite de su soporte sin
extraerlo y dejarlo colgando.

PAR DE APRIETE (en daN.m)

Captador de presión

0,9

Edición 3

ACONDICIONADOR DE AIRE

Captador de presión

62A

62A-49

MOTOR P9X

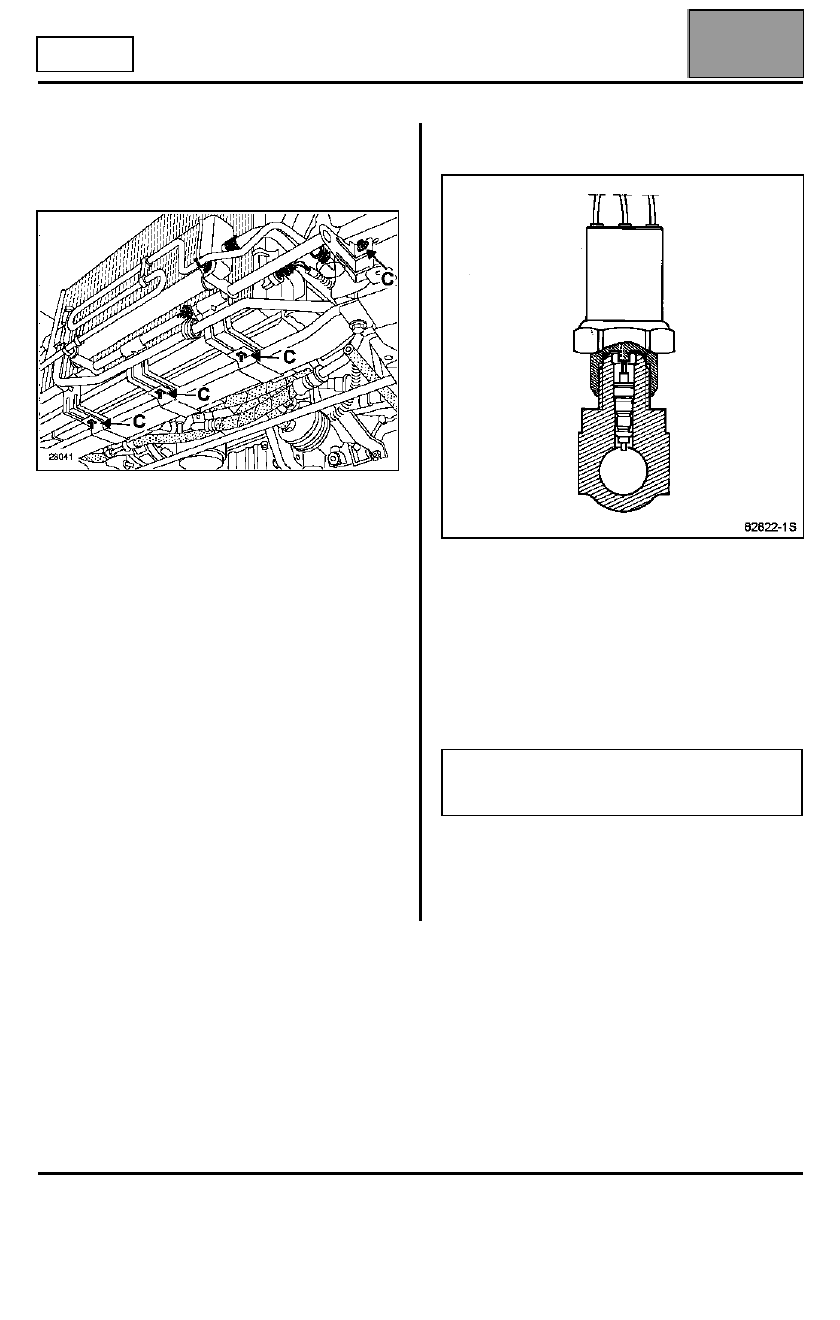

Extraer:
– las fijaciones en (C) del soporte del radiador para

desplazarlo,

– el captador de presión.

El captador de presión instalado en la salida del
condensador asegura la protección del circuito
refrigerante.

– Corte baja presión: 2 bar

– Corte alta presión: 27 bar

Informa al calculador de inyección de la presión del
circuito refrigerante.

El calculador de inyección acciona los ventiladores de
refrigeración del motor en función de la alta presión
del circuito refrigerante y de la velocidad del vehículo.

La extracción del presostato puede efectuarse sin
vaciar el aceite del circuito refrigerante.

Una válvula automática de cierre aísla el circuito del
exterior durante el desmontaje.

REPOSICIÓN

Proceder a la inversa de la extracción.

Cambiar la junta si está deteriorada protegiendo el
filtro del extremo del captador de presión para no
dañar la junta durante el montaje.

Aceitar la junta con aceite preconizado.

NOTA:
Realizar un test de fuga, con el motor girando, la
climatización y el pulsador en marcha máxima, y
verificar con un detector de fuga en los 5 minutos que
siguen a la carga.

ATENCIÓN:
Conectar la batería; efectuar los aprendizajes
necesarios (consultar el capítulo 8).

Edición 3

ACONDICIONADOR DE AIRE

Módulo de variación de velocidad

62A

DIRECCIÓN

A IZQUIERDA

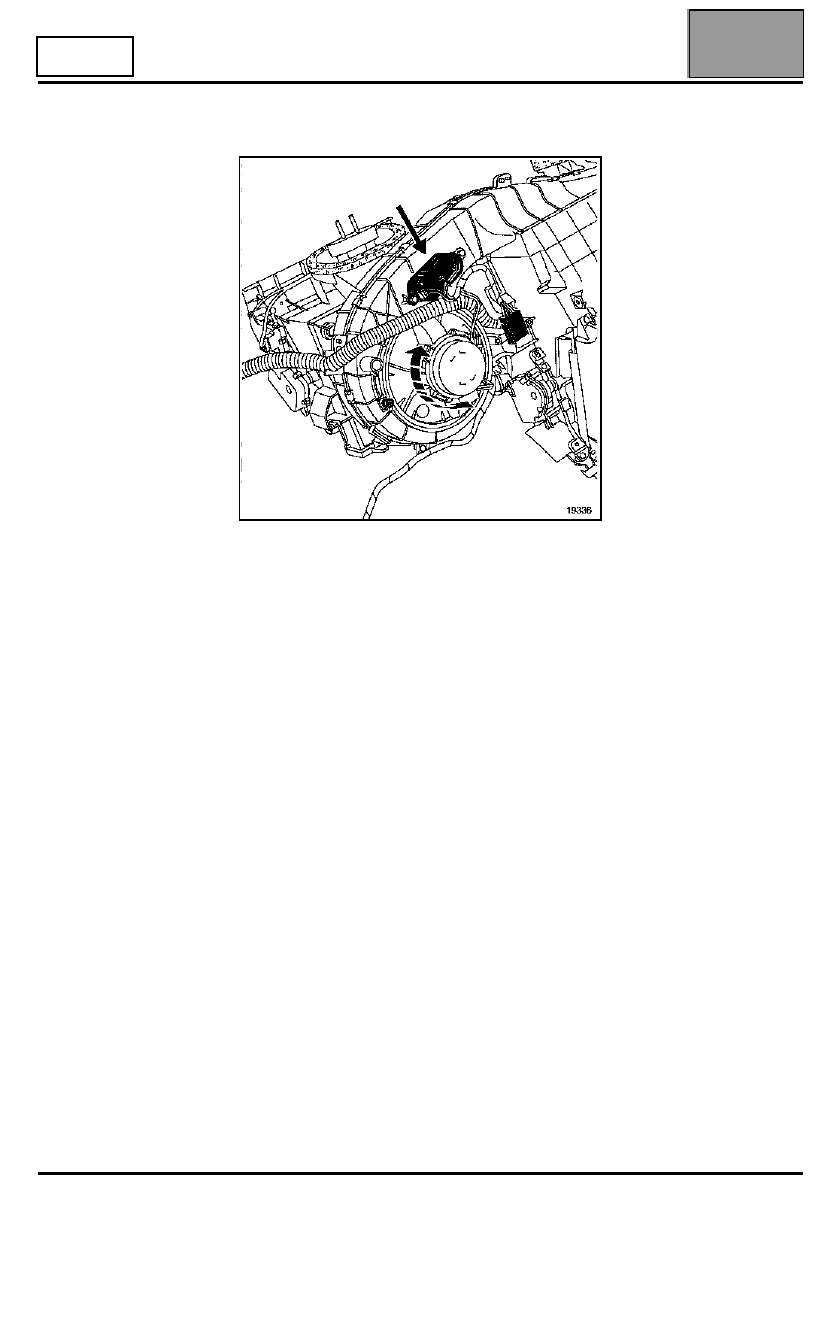

Módulo de variación de velocidad

MÓDULO DE VARIACIÓN DE VELOCIDAD

El módulo de variación de velocidad pilota la velocidad
del motoventilador según las necesidades
determinadas por la regulación.

Su acceso es posible por la parte inferior del tablero
de bordo.

EXTRACCIÓN

Extraer:
– la tapa de protección bajo el tablero de bordo,
– los dos tornillos de fijación bajo el tablero de bordo,
– el módulo de variación de velocidad.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Edición 3

62A-50

ACONDICIONADOR DE AIRE

Módulo de variación de velocidad

62A

DIRECCIÓN

A DERECHA

MÓDULO VARIACIÓN DE VELOCIDAD

El módulo de variación de velocidad pilota la velocidad
del motoventilador según las necesidades
determinadas por la regulación.

Su acceso es posible por la parte inferior del tablero
de bordo.

EXTRACCIÓN

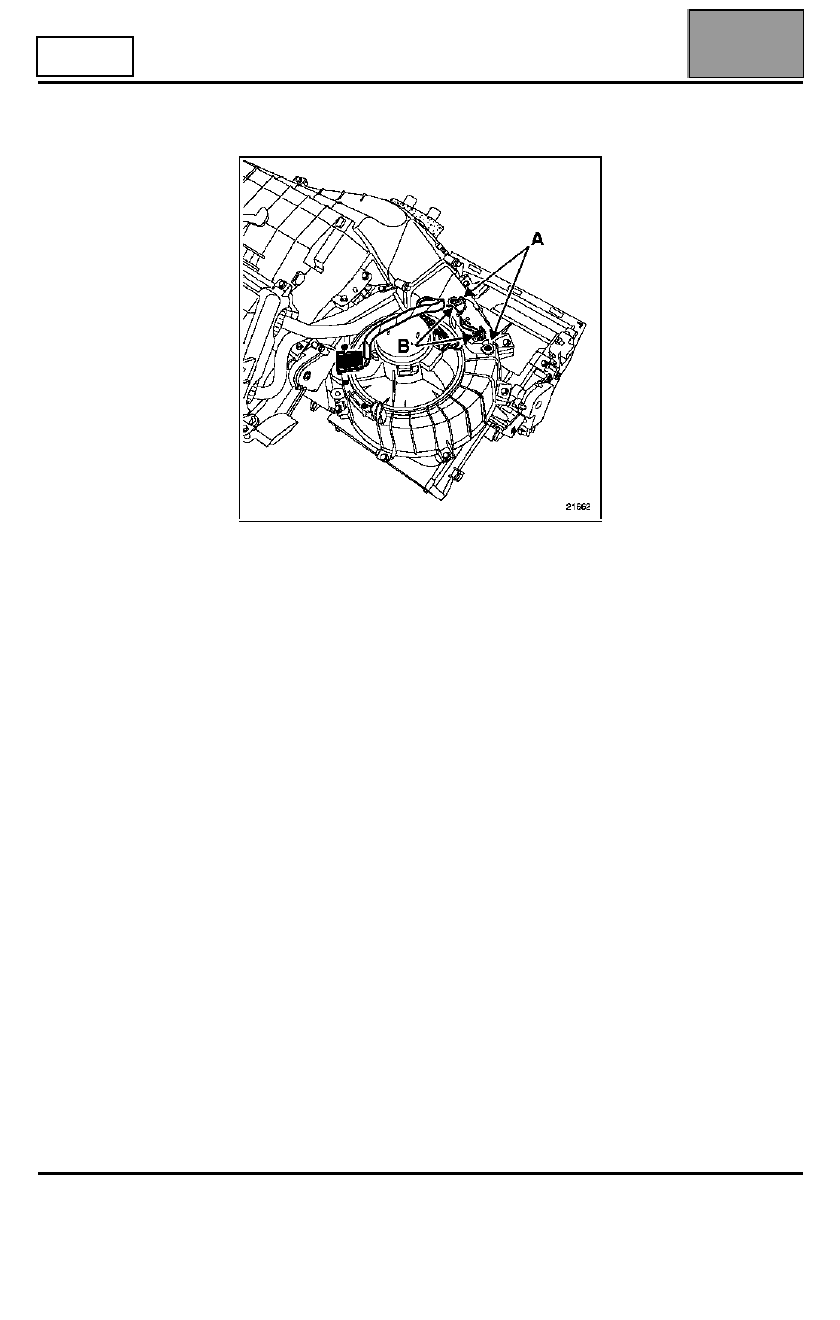

Extraer:
– efectuando un cuarto de vuelta, el captador de

frenado,

– los dos tornillos (A) de fijación del módulo de

potencia,

– el módulo de variación de velocidad.

Desconectar las dos conexiones (B) del módulo de
potencia.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

NOTA:
No olvidarse de colocar el captador de frenado en
su soporte.

Edición 3
