CALEFACCIÓN

Radiador

61A

61A-22

DIRECCIÓN

A DERECHA

EXTRACCIÓN

Poner el vehículo en un elevador de dos
columnas.

Desconectar la batería.

Extraer la protección bajo el motor.

Vaciar el circuito de refrigeración.

Lado habitáculo

Para extraer el radiador no es necesario extraer el
tablero de bordo.

Extraer:
– las dos tapas laterales izquierda y derecha,

– la consola central (consultar el capítulo 57A

"Consola central"),

– el conjunto grupo motoventilador central (tornillos A

y B) (consultar el capítulo "Grupo motoventilador
central"),

– los cuatro tornillos de sujeción de la chapa (C) del

refuerzo de viga,

– la chapa de refuerzo de la viga.

Edición 2

CALEFACCIÓN

Radiador

61A

61A-23

DIRECCIÓN

A DERECHA

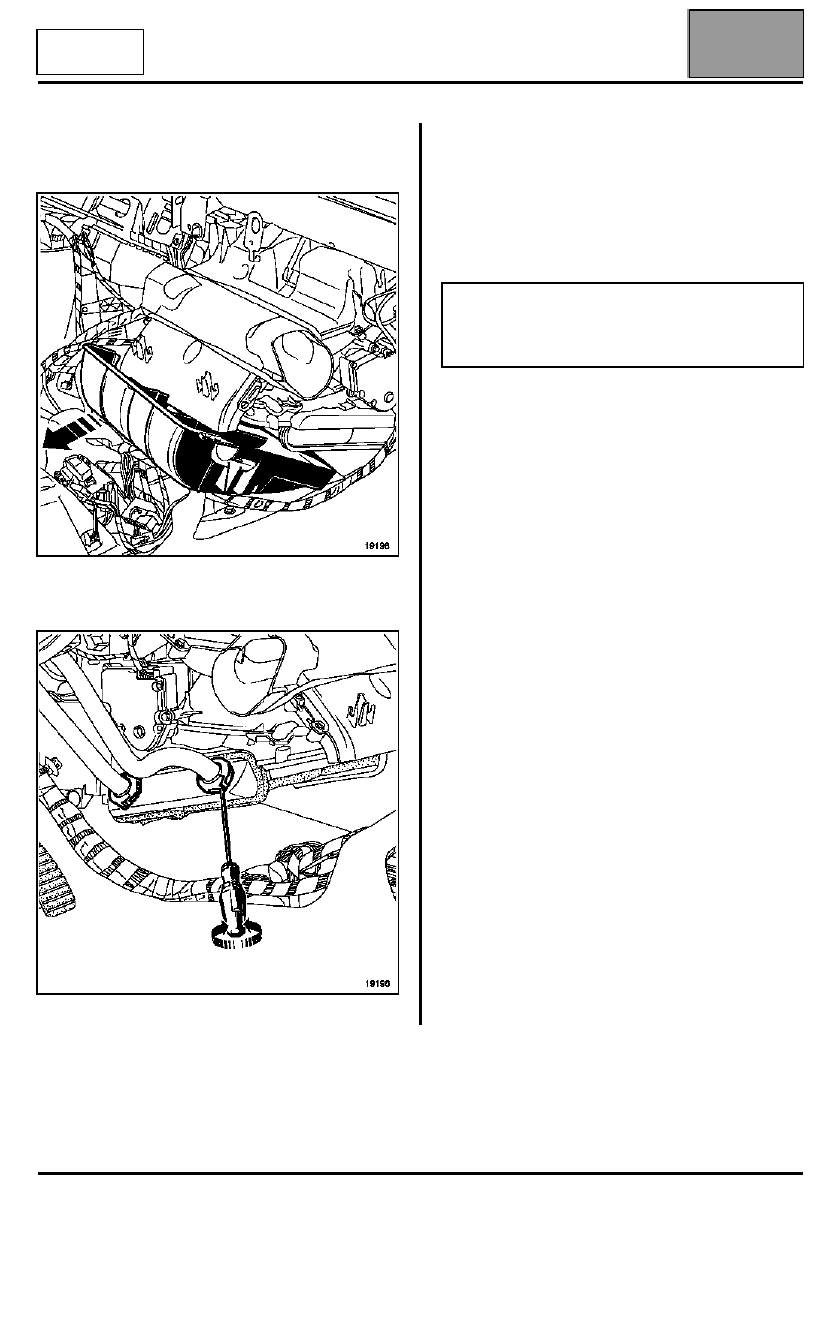

Extraer:
– el cárter inferior del radiador tirando hacia sí (cinco

tornillos),

– las dos abrazaderas de los tubos del circuito de agua

del radiador con un destornillador,

– el radiador.

REPOSICIÓN

Para la reposición del radiador, proceder en el sentido
inverso de la extracción.

IMPORTANTE: es imperativo volver a montar el
cableado eléctrico correctamente para evitar riesgos
de contacto con el radiador (fuente caliente).

IMPORTANTE: no olvidarse, tras haber conectado
la batería, de efectuar los aprendizajes necesarios
para que el vehículo funcione correctamente
(consultar el capítulo 80A).

Edición 2

CALEFACCIÓN

Grupo motoventilador delantero

61A

61A-24

DIRECCIÓN

A IZQUIERDA

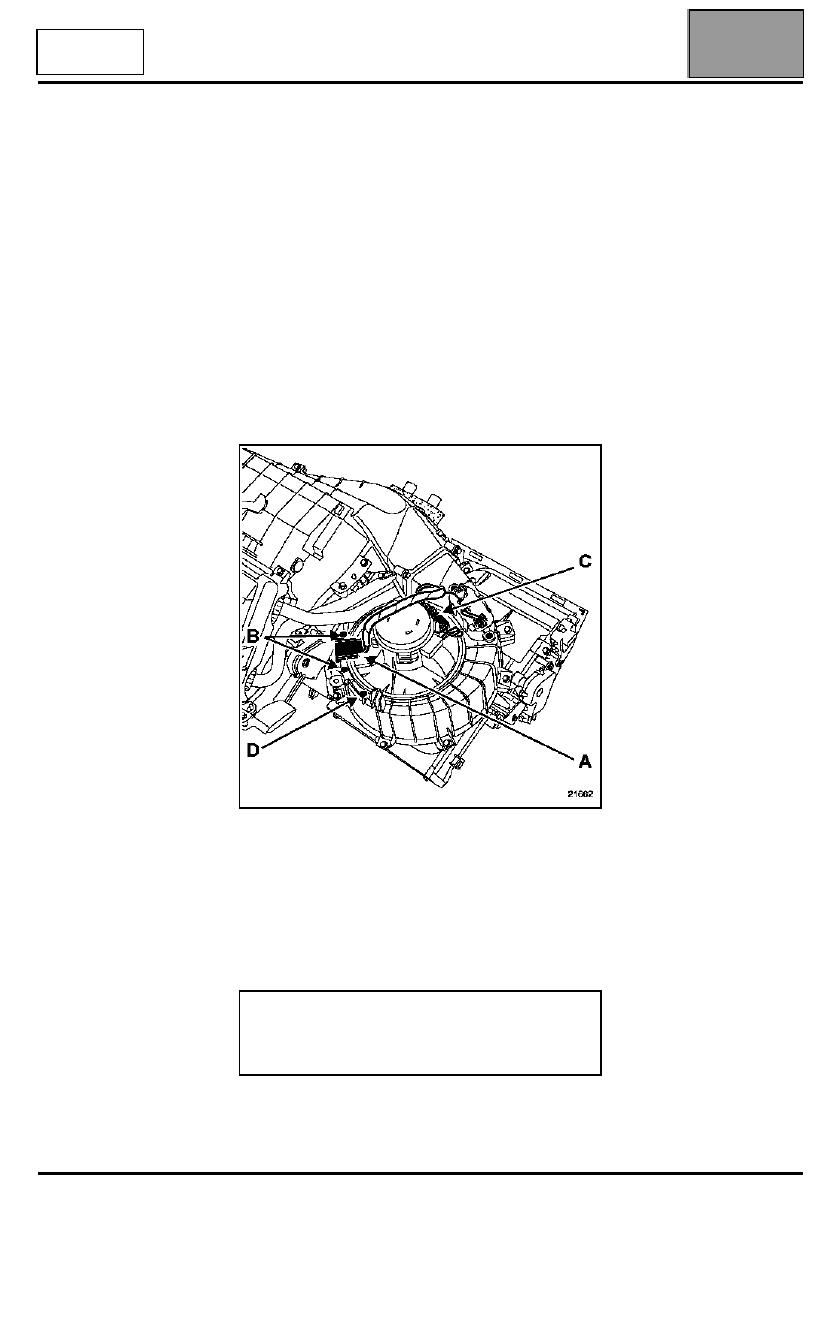

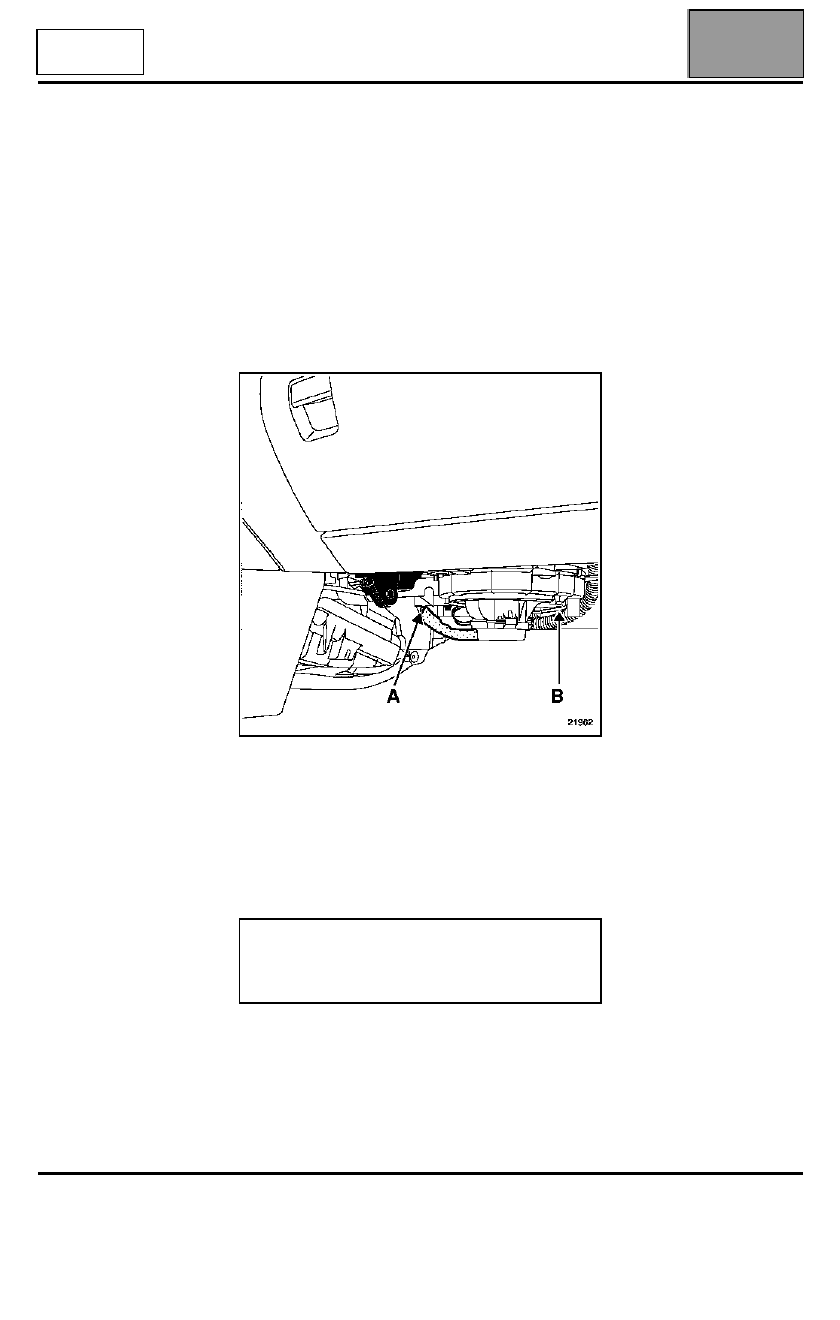

Grupo motoventilador delantero

EXTRACCIÓN

El motoventilador es accesible por debajo del tablero
de bordo.

Desconectar:
– la batería,
– el conector del motoventilador (A).

Quitar el tornillo (B) de fijación del motoventilador.

Girar el motoventilador en el sentido de las agujas del
reloj para soltarlo del grupo y extraerlo hacia abajo.

NOTA: durante la extracción del grupo motoventilador,
pisar con los dos pies en la moqueta para evitar
deteriorar las palas del grupo motoventilador.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

IMPORTANTE: no olvidarse, tras haber conectado
la batería, de efectuar los aprendizajes necesarios
para que el vehículo funcione correctamente
(consultar el capítulo 80A).

Edición 2

CALEFACCIÓN

Grupo motoventilador delantero

61A

61A-25

DIRECCIÓN

A DERECHA

Grupo motoventilador delantero

EXTRACCIÓN

El motoventilador es accesible por debajo del tablero
de bordo.

Desconectar:
– la batería,
– el conector del motoventilador (A).

Extraer el soporte del conector (B).

Desconectar las conexiones (C).

Quitar el tornillo (D) de fijación del motoventilador.

Girar el motoventilador en el sentido de las agujas del
reloj para soltarlo del grupo y extraerlo hacia abajo.

NOTA: durante la extracción del grupo motoventilador,
pisar con los dos pies en la moqueta para evitar
deteriorar las palas del grupo motoventilador.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

IMPORTANTE: no olvidarse, tras haber conectado
la batería, de efectuar los aprendizajes necesarios
para que el vehículo funcione correctamente
(consultar el capítulo 80A).
