Renault Vel Satis. Manual - parte 197

CALEFACCIÓN

Filtro de habitáculo

61A

61A-10

DIRECCIÓN

A IZQUIERDA

Filtro de habitáculo

Instalado delante de la entrada de aire exterior,
asegura el filtrado del aire y garantiza un total
saneado de este último antes de llegar al habitáculo.

EXTRACCIÓN

IMPORTANTE: se prohibe desconectar el lector de
CD Rom antes de la parada completa del sistema
(aproximadamente 45 segundos).

Abrir el portaobjetos.

Extraer el lector de CD de navegación en las
versiones concernidas.

Deshacer las conexiones y retirar el lector CD.

Quitar los tornillos y los conectores del guardaobjetos.

Extraer la guantera.

Quitar los dos tornillos (1) de la tapa del filtro de
habitáculo.

Sacar el filtro de habitáculo.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

NOTA: para proceder a la inicialización del sistema,
consultar el capítulo "Inicialización".

Edición 2

CALEFACCIÓN

Filtro de habitáculo

61A

61A-11

DIRECCIÓN

A DERECHA

Instalado delante de la entrada de aire exterior,
asegura el filtrado del aire y garantiza un total
saneado de este último antes de llegar al habitáculo.

EXTRACCIÓN

IMPORTANTE: se prohibe desconectar el lector de
CD Rom antes de la parada completa del sistema
(aproximadamente 45 segundos).

Abrir el portaobjetos.

Extraer el lector de CD de navegación en las
versiones concernidas.

Deshacer las conexiones y retirar el lector CD.

Quitar los tornillos y los conectores del guardaobjetos.

Extraer la guantera.

Quitar los dos tornillos de la tapa del filtro de
habitáculo (1).

Sacar el filtro de habitáculo.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

NOTA: para proceder a la inicialización del sistema,
consultar el capítulo "Inicialización".

Edición 2

CALEFACCIÓN

Cuadro de mando delantero

61A

61A-12

Cuadro de mando delantero

EXTRACCIÓN

Desconectar la batería.

Soltar la parte trasera del guarnecido trasero, tirando
ligeramente en (1) y después en (2).

Soltar:
– la parte delantera del guarnecido en (3) y después

en (4),

– la manga de la palanca de velocidades.

Con un destornillador plano, soltar el soporte del
cenicero en la parte delantera y después en la parte
trasera (5).

Soltar el soporte del lector de tarjeta en la parte
superior y después inferior.

Edición 2

CALEFACCIÓN

Cuadro de mando delantero

61A

61A-13

Cuadro de mando delantero

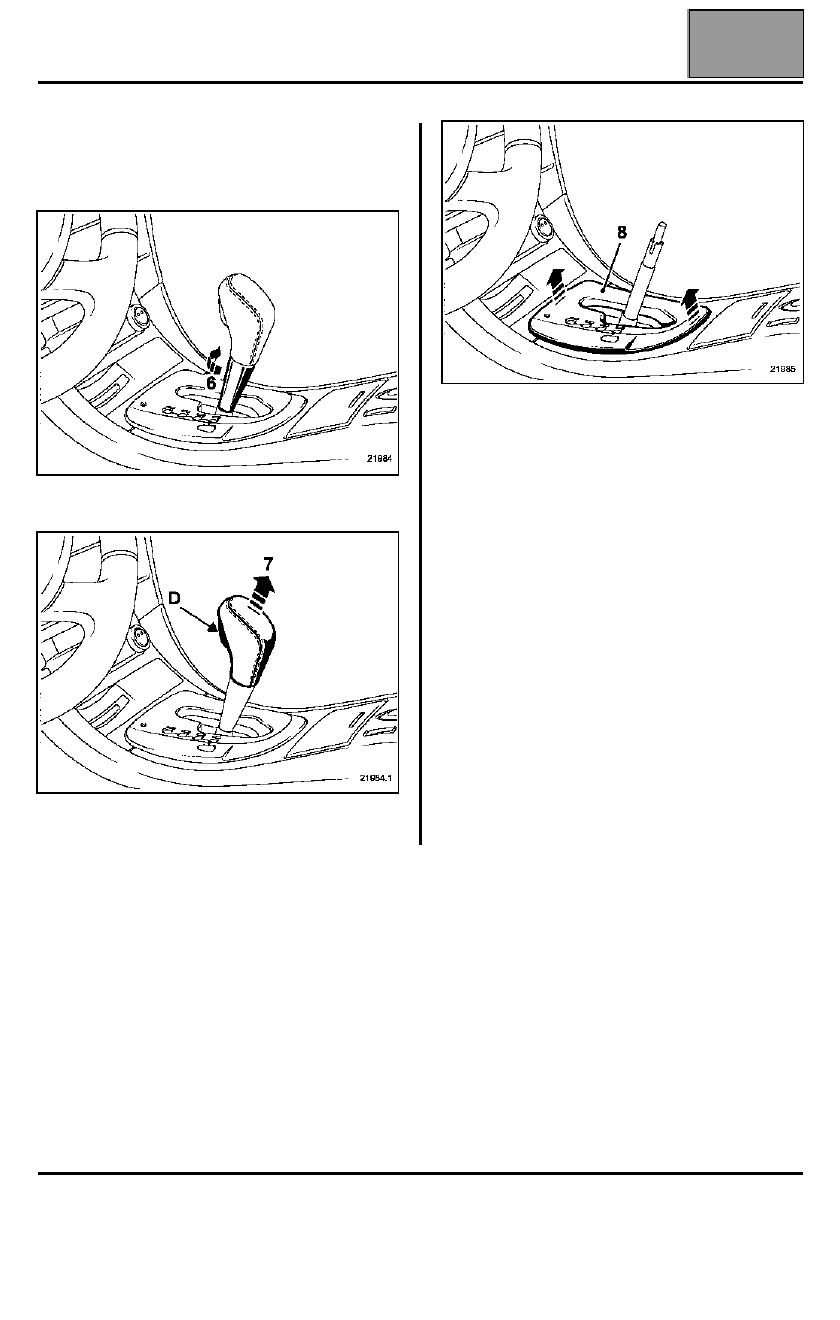

PARTICULARIDAD DE LA PALANCA DE
VELOCIDADES AUTOMÁTICA

EXTRACCIÓN

Pivotar la parte inferior (6)

Pulsar el botón de desbloqueo del mando (D), sacar la
palanca (7)

Soltar la pletina de la palanca (8).

REPOSICIÓN

Encajar la pletina de la palanca.

Ensamblar las dos partes de la palanca; clipsar el
conjunto.

Edición 2
