Renault Avantime. Manual - parte 159

GUARNECIDOS INTERIORES DE CARROCERÍA

Piso delantero y trasero

71

71-14

Piso delantero y trasero

Extraer:
– los asientos delanteros,
– la consola central (parte trasera y delantera

consultar el capítulo 57),

– la tapa de la caja de fusibles,
– el cojín de la banqueta trasera (consultar el

capítulo 76).

Descalzar las juntas de las puertas de la parte inferior.

Sacar el conjunto de la banqueta e insonorizante.

IMPORTANTE:

Antes de la extracción:
– conectar el útil de diagnóstico,
– poner el contacto,
– proceder a la desactivación de los airbags laterales

y de los pretensores.

Al activarse esta función, todas las líneas de ignición
están inhibidas, el testigo del airbag se enciende en el
cuadro de instrumentos.

Esperar dos segundos la descarga automática del
cajetín.

Cortar el contacto.

Desconectar la batería.

GUARNECIDOS INTERIORES DE CARROCERÍA

Piso delantero y trasero

71

71-15

REPOSICIÓN

Especificidad.

Centrar el conjunto moqueta e insonorización respecto
a las bobinas de los asientos delanteros y a los
ganchos de anclaje de la banqueta trasera.

Montar la consola central y los asientos delanteros.

PAR DE APRIETE (en daN.m)

Tornillos de fijación de la deslizadera de
los asientos delanteros

3,0

IMPORTANTE

Cuando todo está montado:

– Verificar mediante el útil de diagnóstico que no

haya ninguna avería presente en el sistema.

– Si todo es correcto, desbloquear el calculador.

Si el testigo no funciona, consultar el capítulo
"Diagnóstico" y controlar el sistema mediante el
aparato XRBAG (Elé. 1288) o del útil de diagnóstico.

ATENCIÓN: si no se respetan estas
prescripciones podría ocurrir una disfunción del
funcionamiento normal de los sistemas,
incluyendo un activado intempestivo de los
mismos.

GUARNECIDOS INTERIORES DE CARROCERÍA

Piso trasero

71

71-16

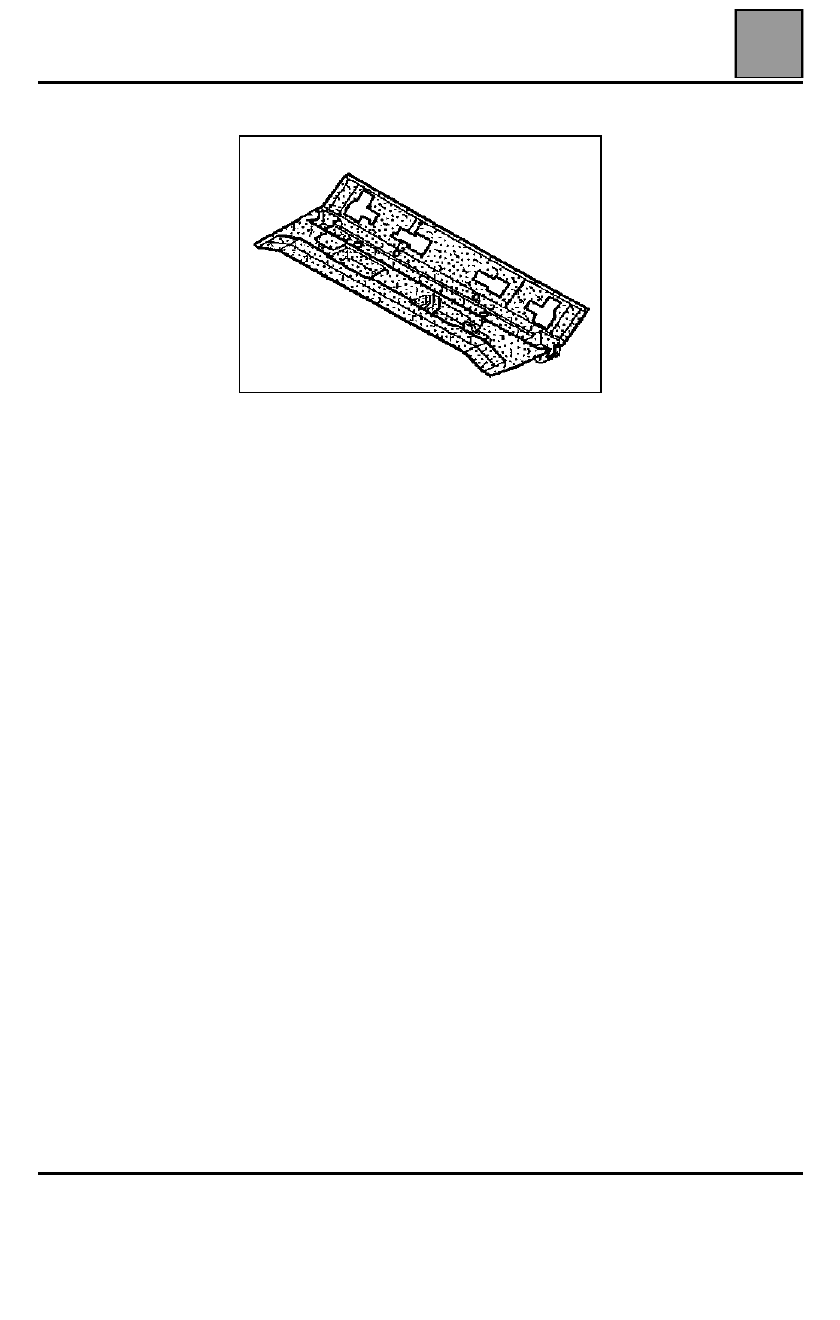

Piso trasero

EXTRACCIÓN

Extraer:
– el respaldo de la banqueta trasera,
– los anclajes del tramo fijo de los cinturones traseros,
– los pedúnculos.

Sacar el conjunto de la moqueta.

REPOSICIÓN

Especificidad.

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de puerta (parte trasera)

72

72-1

172

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de puerta (parte trasera)

EXTRACCIÓN

Extraer la pala interior del retrovisor.

Soltar el embellecedor de la empuñadura y quitar los
dos tornillos.

Quitar el tornillo de sujeción de la pletina soporte del
tirador de desbloqueo.

Quitar el tornillo de sujeción situado bajo el obturador,
en el centro del recipiente.

Tirar de la pletina hacia usted y después hacia
adelante para liberar los espolones.

Quitar los cuatro tornillos de la fijación inferior.

Tirar del guarnecido hacia usted para soltar las grapas
y después tirar de él hacia arriba.

Desconectar el conector del iluminador del suelo.

REPOSICIÓN

Calzar el lamelunas interior en el guarnecido antes de
colocar este último.

Después proceder en sentido inverso.
