Renault Avantime. Manual - parte 157

GUARNECIDOS INTERIORES DE CARROCERÍA

Guarnecido trasero inferior

71

71-6

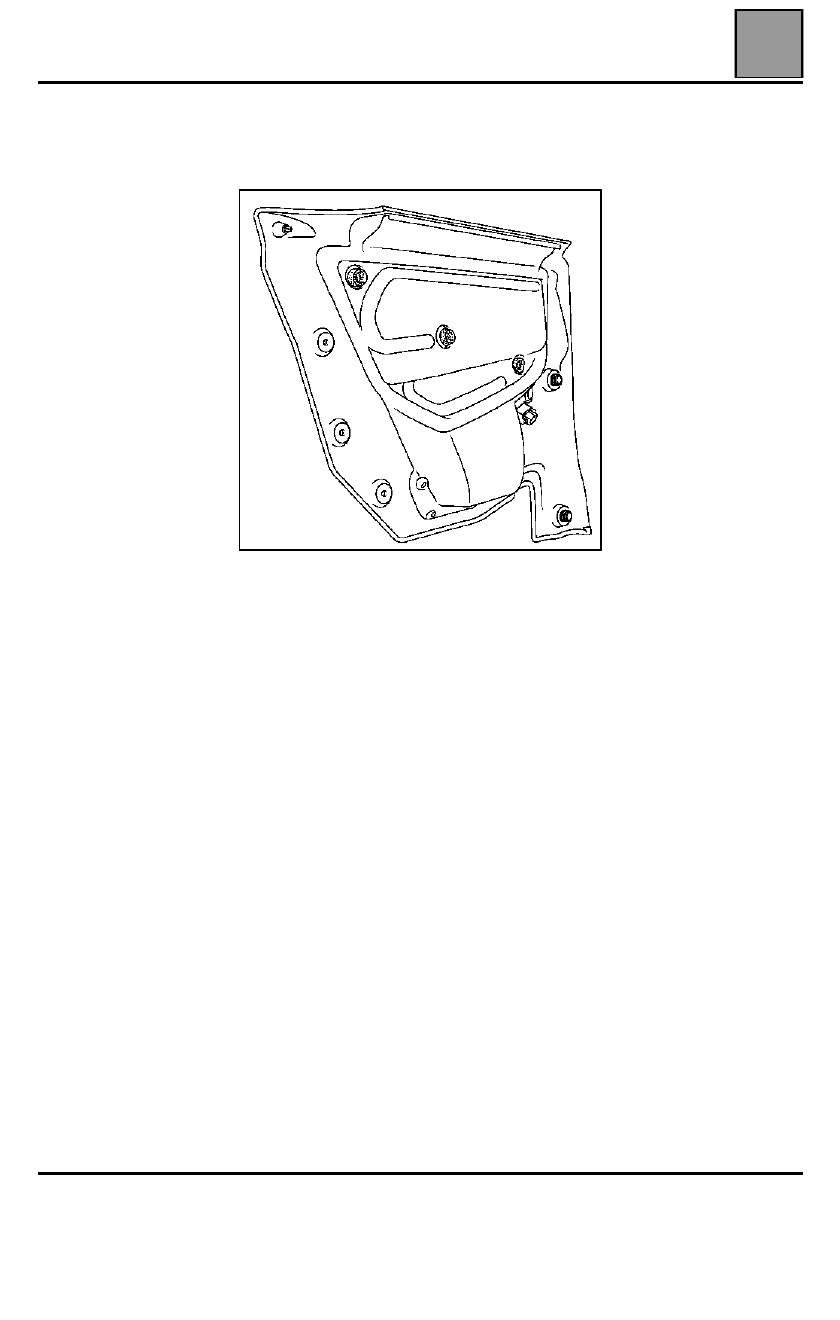

Guarnecido trasero inferior

EXTRACCIÓN

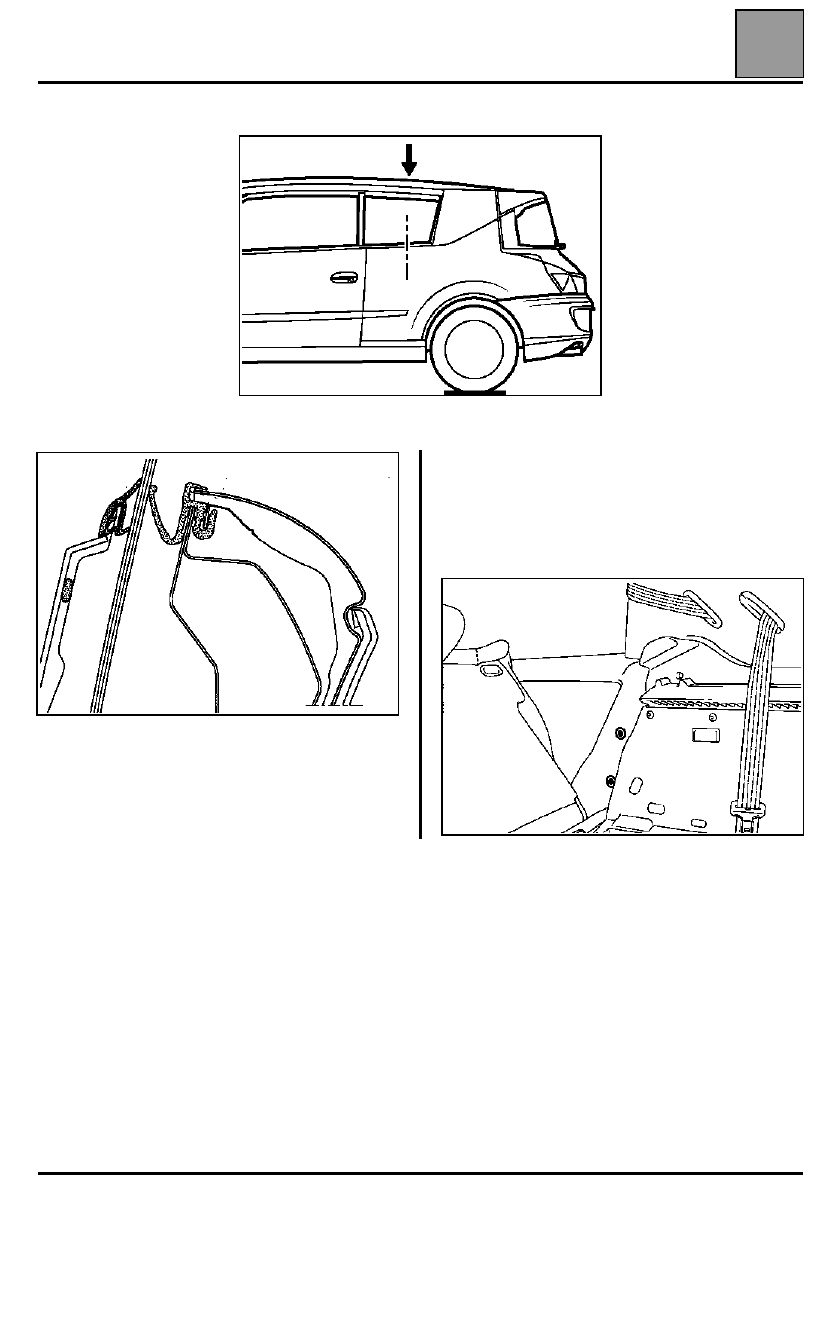

Mantener la banqueta del lado concernido a medio
recorrido de su movimiento de abatido.

Aflojar los dos tornillos (estrella de 20).

GUARNECIDOS INTERIORES DE CARROCERÍA

Guarnecido trasero inferior

71

71-7

Tirar de la parte delantera del panel ligeramente hacia
el interior del vehículo, para sacarlo de las juntas de
recubrimiento y desgrapar los dos clips.

Levantar el guarnecido con cuidado para liberar la
parte superior de la junta del cristal.

Desconectar el conector del elevalunas.

REPOSICIÓN

Sustituir la película de estanquidad.

Colocar el guarnecido, el labio del lamelunas por la
parte superior del guarnecido (consultar página
anterior).

GUARNECIDOS INTERIORES DE CARROCERÍA

Guarnecido del piso del maletero

71

71-8

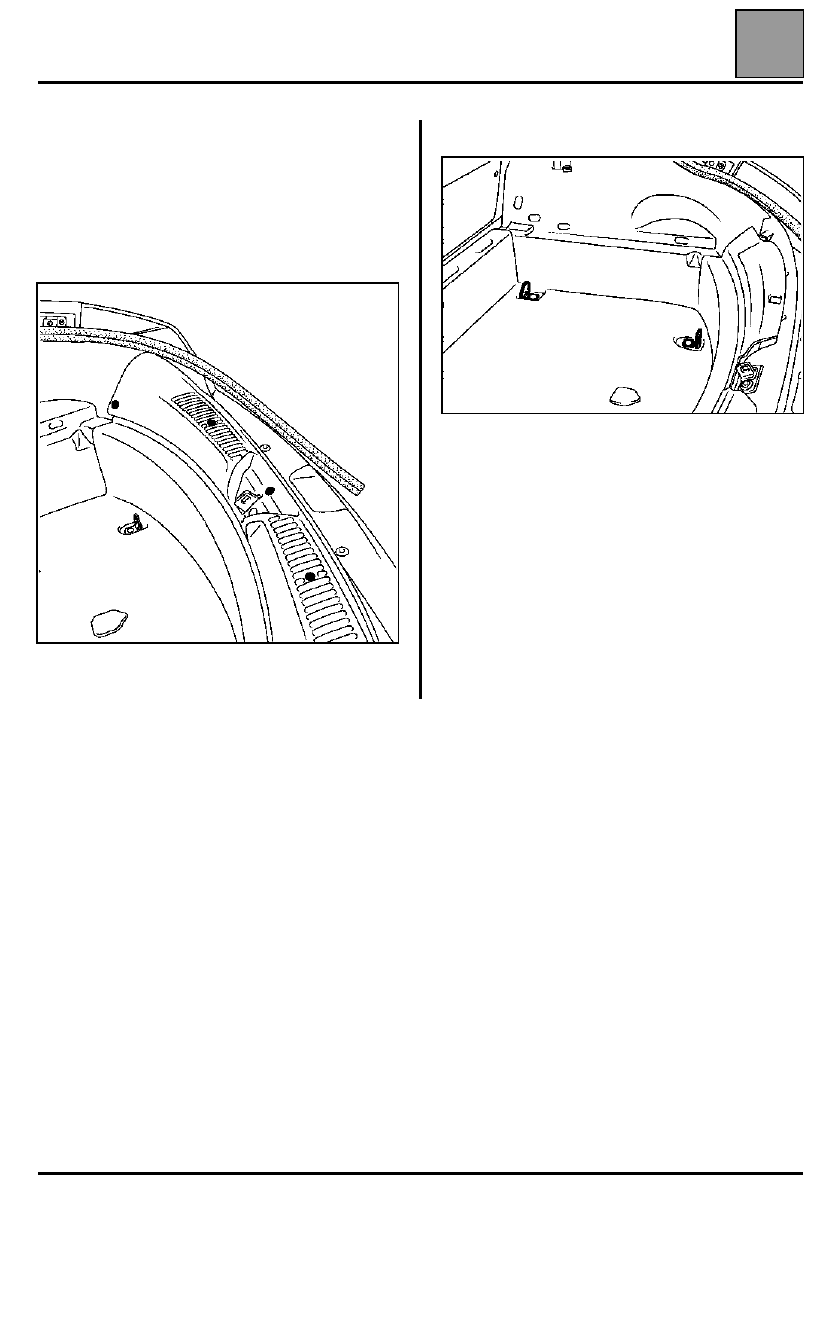

Guarnecido del piso del maletero

EXTRACCIÓN

Descalzar la junta del portón.

Quitar los cinco tornillos de sujeción del guarnecido
del umbral del maletero (estrella de 20).

Tirar hacia arriba para soltarlo.

Quitar los cuatro tornillos de fijación de las anillas de
remolcado (estrella de 30).

Sacar el guarnecido del fondo del maletero.

REPOSICIÓN

Durante la reposición, no intervenir en los
separadores situados bajo las anillas de remolcado.

Longitud del separador de las anillas situadas cerca
de la banqueta: 12,5 mm.

Longitud del separador de las anillas situadas cerca
del portón: 5,8 mm.

GUARNECIDOS INTERIORES DE CARROCERÍA

Guarnecido del paso de rueda

71

71-9

Guarnecido del paso de rueda

Extraer el guarnecido del piso del maletero.

EXTRACCIÓN

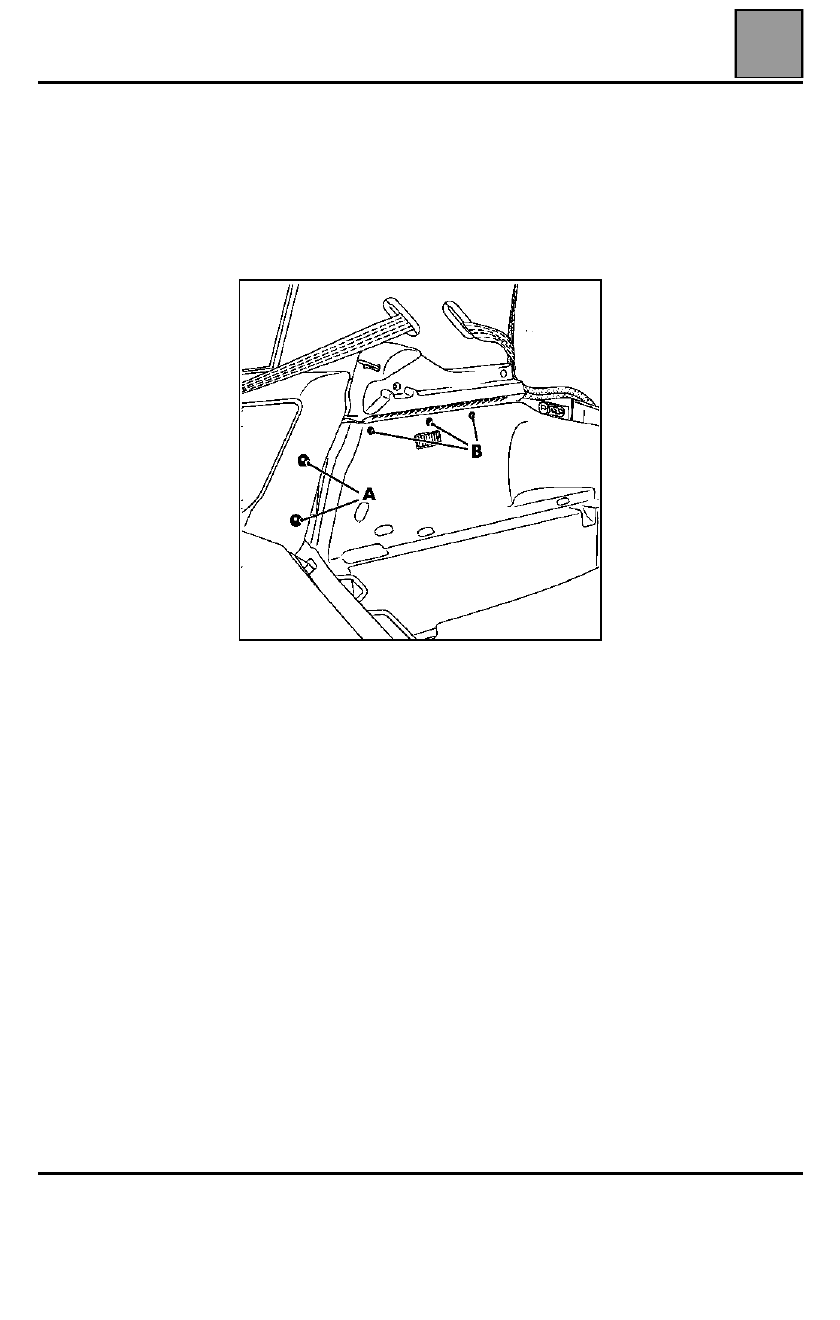

Extraer:
– los dos tornillos de sujeción (A),
– las tres grapas abeto (B).

Desconectar el iluminador del maletero.

Extraer el guarnecido tirando de él hacia atrás.

REPOSICIÓN

No hay especificidad.
