MECANISMOS DE ABRIENTES LATERALES

Cable de mando interior de puertas

51

51-8

– extraer las dos varillas de mando exterior (2) y

bombín (1), sacar la cerradura,

– desconectar las uniones eléctricas,
– sacar el extremo en "S" del cable,

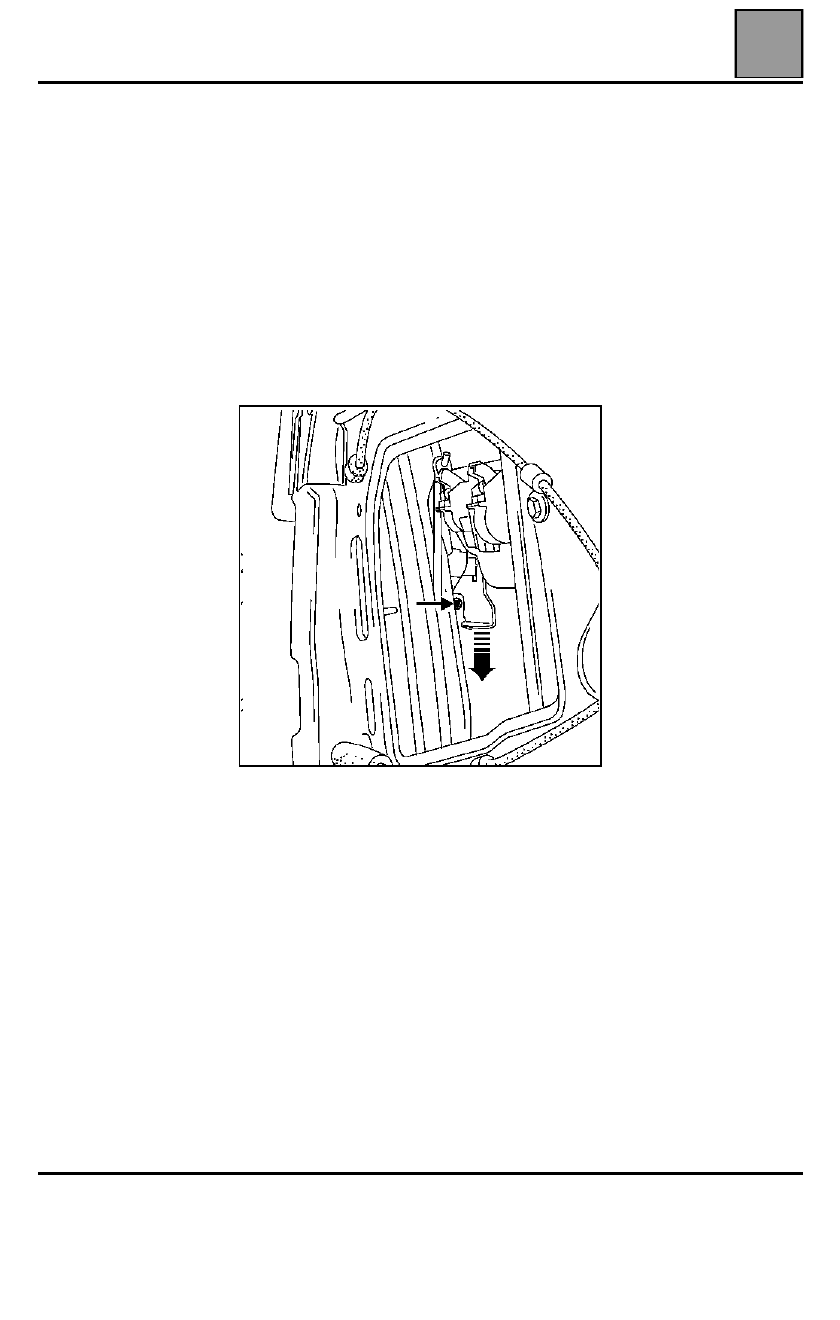

– tirar del freno de funda y sacar el conjunto del cable.

REPOSICIÓN

– colocar el cable nuevo respetando los antiguos

recorridos y las antiguas fijaciones,

– fijar la cerradura y sus varillas, la placa anti-intrusión,
– montar en blanco el mando de apertura interior,
– verificar el secuenciado de funcionamiento de las

dos cerraduras,

– conectar la batería,
– enganchar el lamelunas interior y el embellecedor

trasero de goma,

– pegar la película de estanquidad,
– colocar el guarnecido.

MECANISMOS DE ABRIENTES LATERALES

Empuñadura exterior de puertas

51

51-9

Empuñadura exterior de puertas

EMPUÑADURA EXTERIOR DE PUERTA
(microcontacto)

EXTRACCIÓN
– desguarnecer el panel de puerta (un tornillo en el

mando interior, un tornillo detrás del mando interior,
dos tornillos en la empuñadura de tiro, un tornillo en
el recipiente inferior, cuatro tornillos en la parte
inferior de la puerta y la tobera de desempañado),

– levantar el guarnecido y el lamelunas interior para

sacarlos,

– quitar la película de estanquidad,
– subir el cristal hasta arriba,
– desconectar la batería,

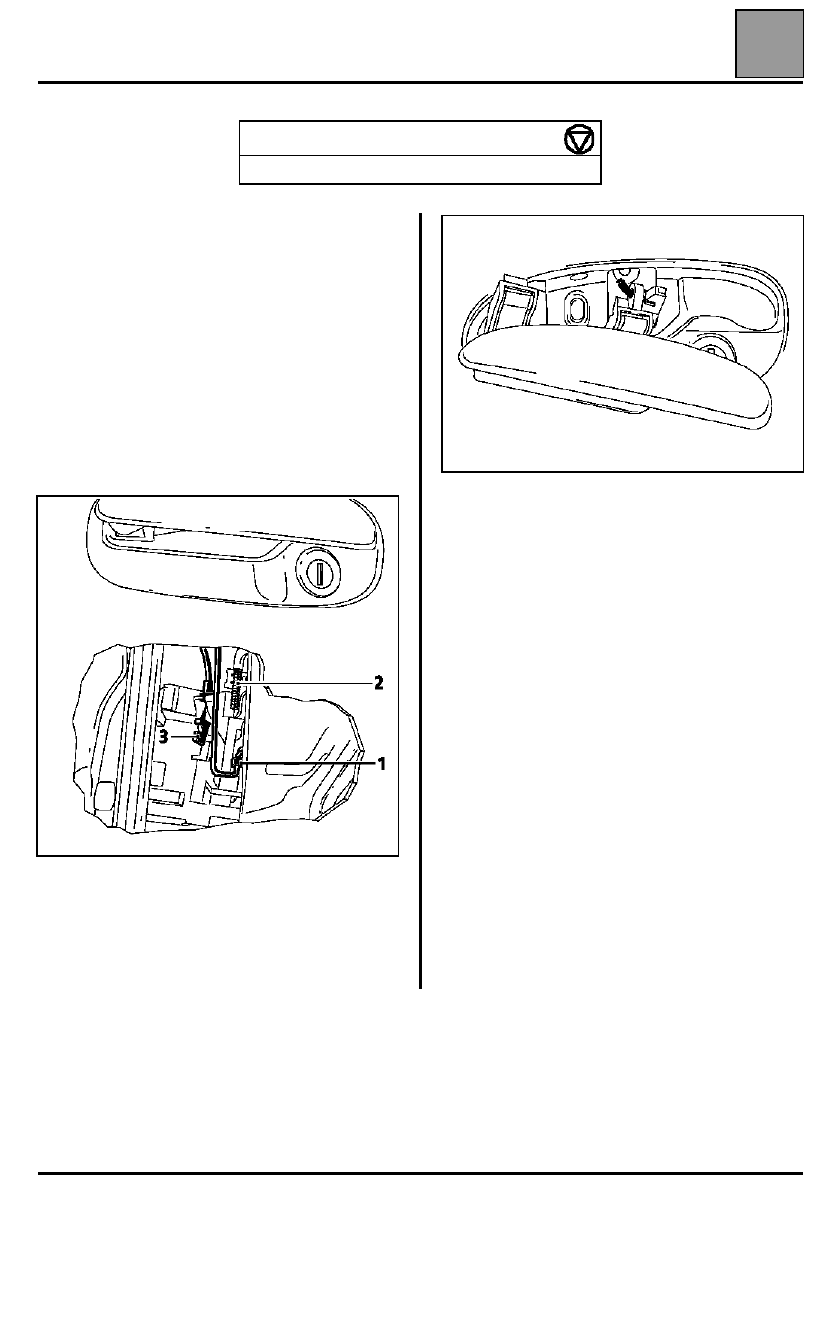

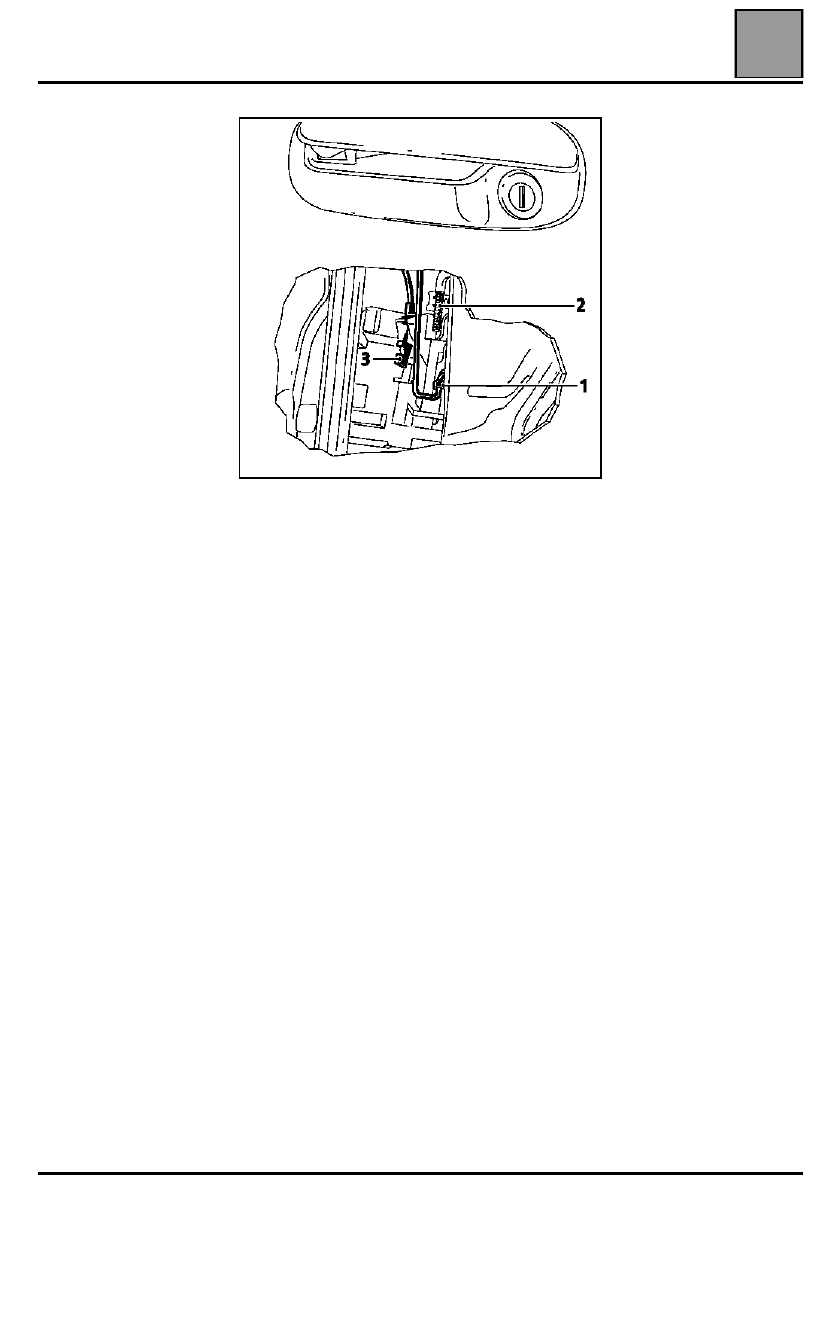

– desconectar la bieleta de mando de apertura exterior

lado cerradura en (2) (grapa de plástico con
basculador),

– desconectar el cableado del microcontacto,
– quitar la tuerca de fijación del mando de apertura

exterior y retirar la placa de refuerzo,

– extraer el mando de apertura exterior unos

centímetros,

– desencajar la bieleta tirando de la empuñadura hacia

adelante y girándola hacia arriba.

REPOSICIÓN

En el sentido inverso comprobando el funcionamiento
de la empuñadura exterior y de la entre-apertura del
cristal antes de colocar el guarnecido.

PARES DE APRIETE (en daN.m)

Tuerca de fijación de empuñadura exterior   0,4

MECANISMOS DE ABRIENTES LATERALES

Bombín de puertas

51

51-10

Bombín de puertas

SUSTITUCIÓN DEL BOMBÍN

EXTRACCIÓN

– desguarnecer el panel de puerta (un tornillo en el

mando interior, un tornillo detrás del mando interior,
dos tornillos en la empuñadura de tiro, un tornillo en
el recipiente inferior, cuatro tornillos en la parte
inferior de la puerta y la tobera de desempañado),

– levantar el guarnecido y el lamelunas interior para

sacarlos,

– quitar la película de estanquidad con una espátula

afilada,

– subir el cristal hasta arriba,

– aflojar el tornillo estrella TX20 de horquilla,
– sacar la horquilla tirando hacia abajo,
– extraer el bombín.

REPOSICIÓN

– colocar el bombín en su alojamiento con la llave y

asegurarse de la introducción de éste en la horquilla
de mando,

– verificar su funcionamiento,
– proceder al montaje en sentido inverso.

MECANISMOS DE ABRIENTES LATERALES

Cerraduras de puertas

51

51-11

Cerraduras de puertas

CERRADURA ELÉCTRICA TRASERA

EXTRACCIÓN

– desguarnecer el panel de puerta (un tornillo en el

mando interior, un tornillo detrás del mando interior,
dos tornillos en la empuñadura de tiro, un tornillo en
el recipiente inferior, cuatro tornillos en la parte
inferior de la puerta y la tobera de desempañado),

– levantar el lamelunas interior,
– quitar la película de estanquidad,

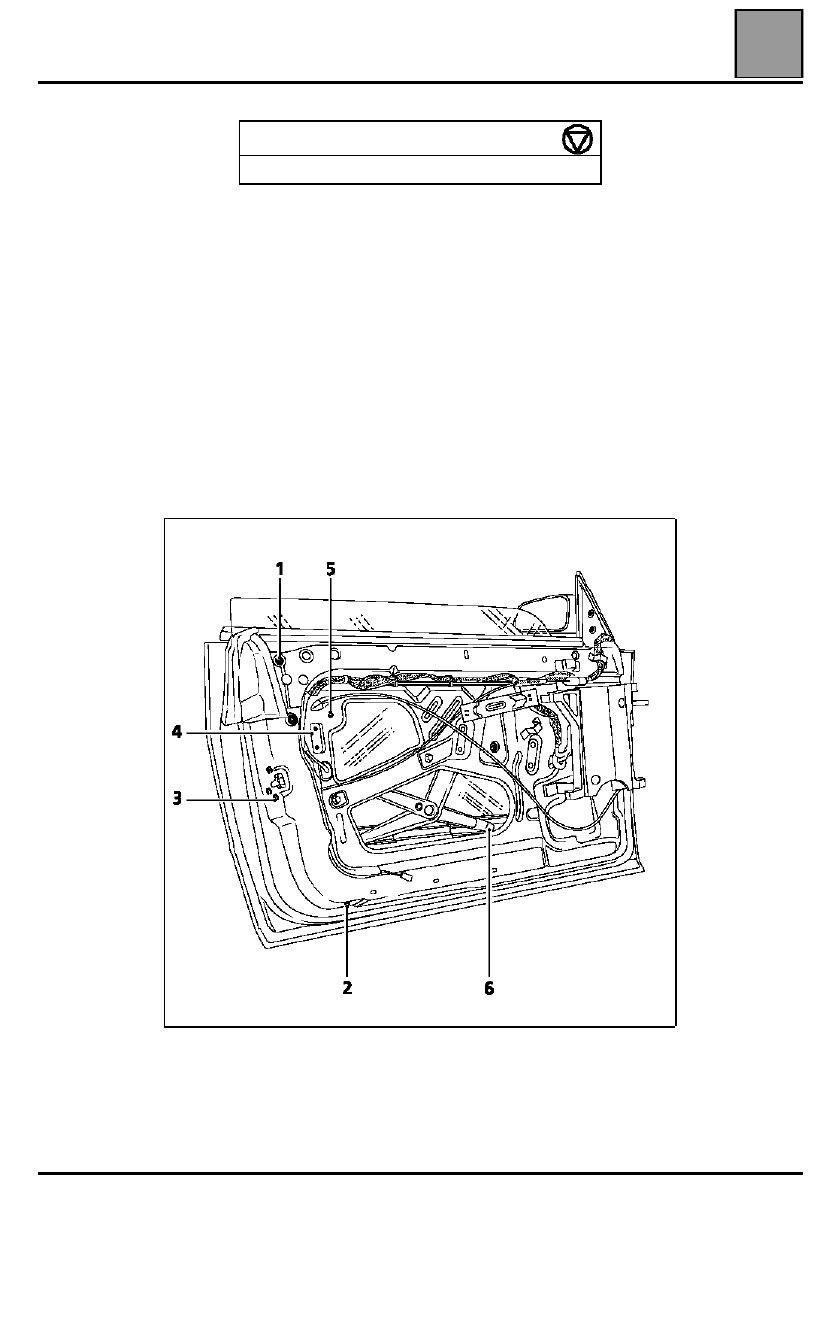

– subir el cristal a 27 centímetros, y sujetarlo con una

ventosa,

– desconectar la batería,
– aflojar las dos tuercas (4),
– desencajar las dos rótulas (6),

– extraer el raíl trasero del cristal, dos tuercas

superiores (1) y una tuerca inferior (2),

– extraer el cárter de protección, dos tornillos (5) y tirar

de él hacia adelante,

PARES DE APRIETE (en daN.m)

Tornillos de la cerradura trasera

  1,6
