GENERALIDADES

Productos

50

50-3

Productos

PEGADO DE LOS CRISTALES Y REFERENCIA DE
LOS PRODUCTOS

Utilizar una cola de poliuretano cuyo primario de
adherencia sea compatible con el aluminio.

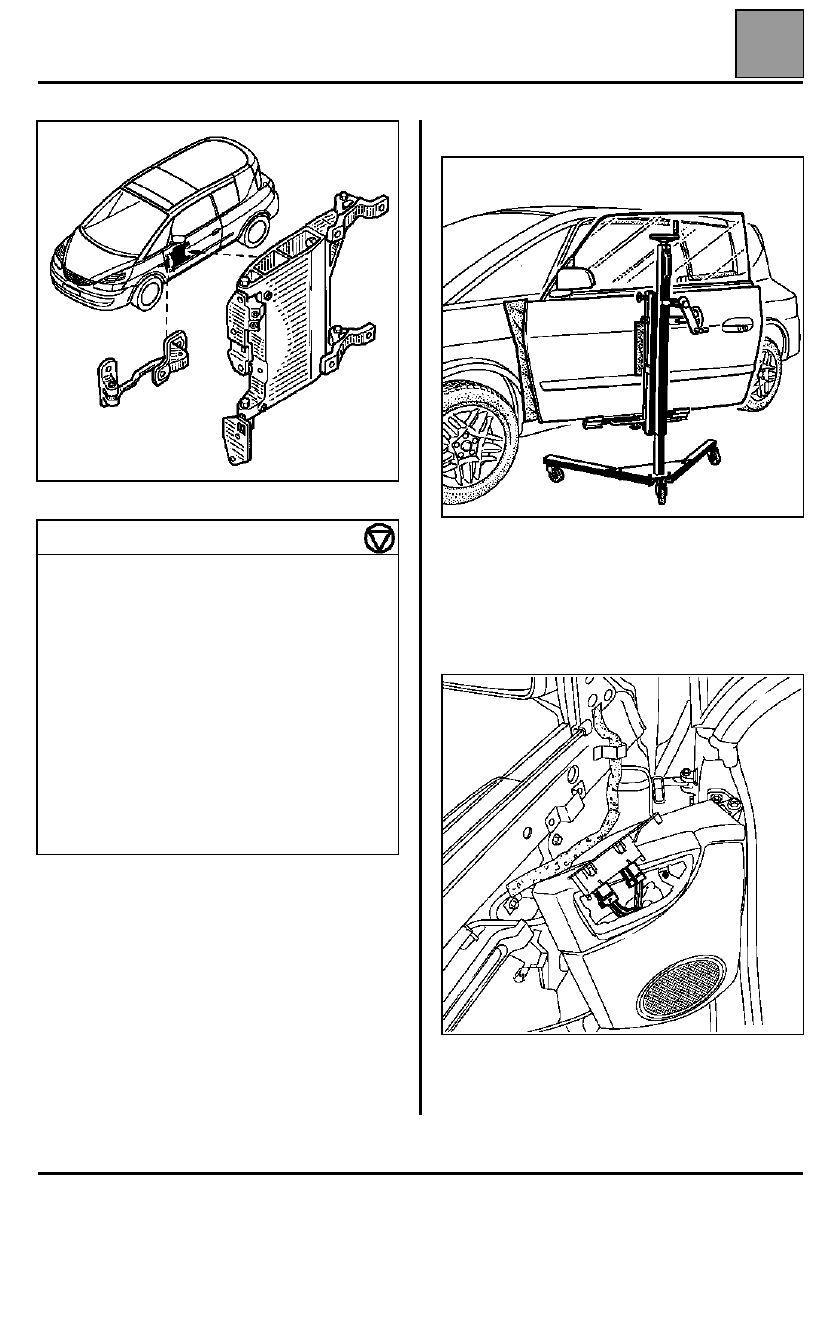

MECANISMOS DE ABRIENTES LATERALES

Articulación de puertas

51

51-1

151

MECANISMOS DE ABRIENTES LATERALES

Articulación de puertas

EXTRACCIÓN - REPOSICIÓN

EXTRACCIÓN (por desgonzado)

Utilizar este método para evitar cualquier desreglado
de la puerta:
– proteger la aleta y el pie delantero (cinta adhesiva),
– bajar el cristal,

– retirar el vestido de la articulación, un tornillo en la

parte superior y dos tornillos en la parte inferior (la
extracción del guarnecido principal no es necesaria),

PARES DE APRIETE (en daN.m)

Tornillos de pinza de articulación sobre
estructura

  3,2

Tornillos de pinza de articulación sobre
pie

  3,2

Tornillos de pinza de bieleta sobre
estructura

  3,2

Tornillos de pinza de bieleta sobre pie

  3,2

Tornillos de pivotes de articulación

  1,5

Tornillos de articulación de bieleta

  0,7

Resbalón delantero sobre anillo de
bisagra

  5,7

Resbalón trasero sobre pie

  2,4

MECANISMOS DE ABRIENTES LATERALES

Articulación de puertas

51

51-2

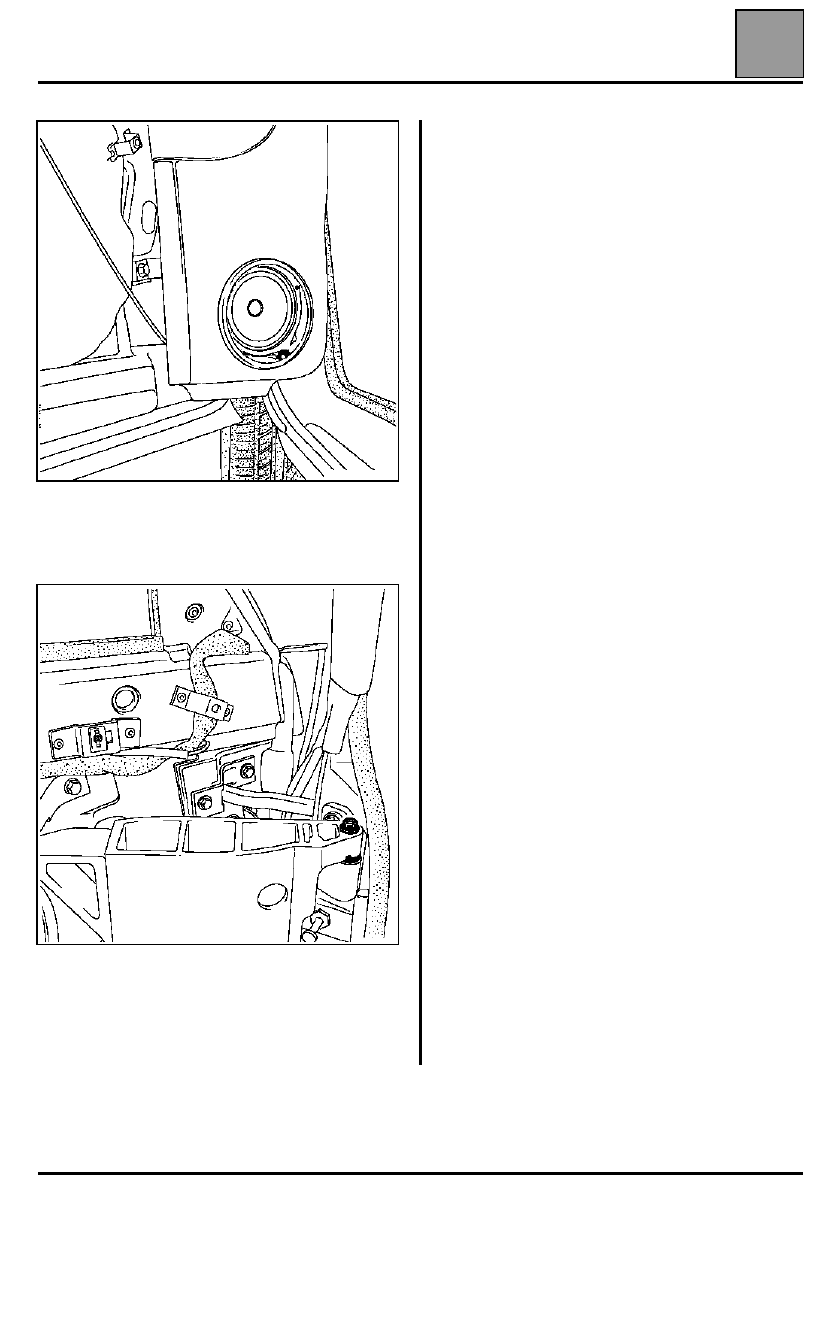

– desconectar los tres conectores eléctricos,
– colocar el soporte de puerta (homologación

661.000), u operar con dos personas,

– aflojar y quitar los dos tornillos de pivote en el pie

delantero (la puerta permanece en su sitio),

– aflojar el tornillo del eje delantero de la bieleta,
– levantar mediante el soporte de puerta y levantar

para descolgar la puerta.

Colocar en los goznes:
– proteger la aleta delantera,
– aproximar la puerta en un soporte,
– centrar y colocar la articulación, en los dos pivotes,
– colocar los dos tornillos de pivote de articulación.

ATENCIÓN:

 durante la sustitución, la articulación

nueva se suministra con dos tornillos M6 provisionales
para pintar la puerta. Tirarlos tras haberlos pintado y
sustituirlos por los tornillos nuevos del kit de tornillería
piezas de recambio. Apretar los dos tornillos nuevos a
1,5 daN.m

.

– quitar el soporte de puerta,
– colocar la fijación delantera de la bieleta, sin forzar,

apretar al par,

– retirar las protecciones,
– verificar el funcionamiento y el reglaje.

MECANISMOS DE ABRIENTES LATERALES

Reglaje de puertas

51

51-3

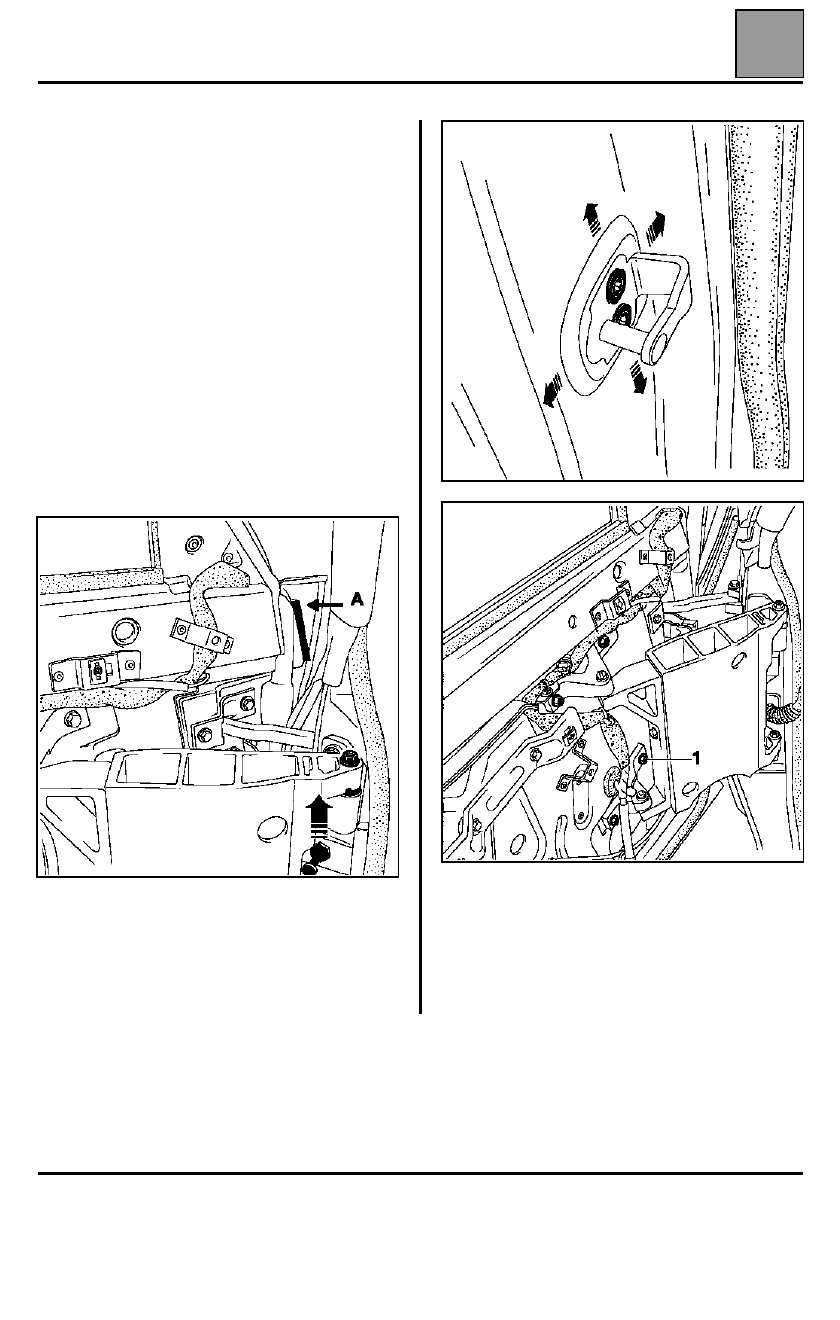

Reglaje de puertas

REGLAJES

Sus objetivos son:
– Asegurar la continuidad de las líneas de luz del panel

de puerta con las de las aletas.

– Asegurar la estanquidad de la junta de snappon de

entrada de puerta con el cajón (entrehierro de
15 milímetros aproximadamente).

– Asegurar el reparto de los juegos delantero y trasero

entre los pies y el refuerzo superior de puerta
(aproximadamente 5 milímetros en A).

Efectos deseados.

Subir o bajar la parte delantera o trasera de la
puerta

(entre dos personas):

– desguarnecer el panel de puerta, (un tornillo en el

mando interior, dos tornillos en la empuñadura de
tiro, un tornillo en el recipiente inferior y cuatro
tornillos en la parte inferior de la puerta),

– reglar los resbalones delantero y trasero a la altura

deseada,

– aflojar los cuatro tornillos (1) de fijación de la

articulación sobre la estructura de la puerta,

– cerrar la puerta que se ajustará automáticamente en

los resbalones,

– Verificar los juegos de aspecto y las alturas de la

puerta,

– apretar los cuatro tornillos (1) al par.
