ESTRUCTURA SUPERIOR LATERAL

Pie delantero

43

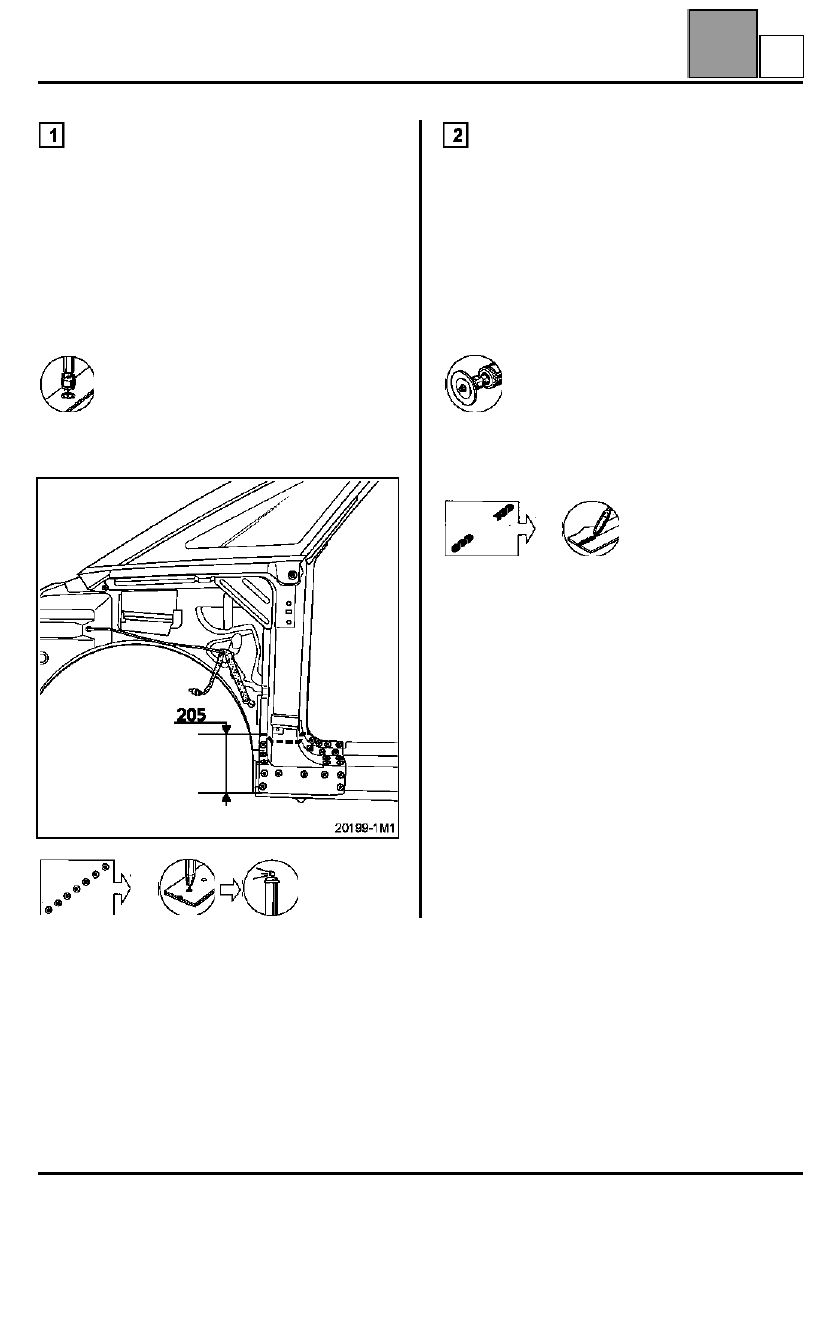

UNIÓN CON LARGUERO LATERAL

Espesor de las chapas (mm)

Desgrapado

21 puntos eléctricos en espesor 1,0

Soldadura

CORTE PARCIAL INFERIOR

Espesor de las chapas (mm)

Desgrapado

340 mm en espesor 1,0

Corte del pie delantero: a 205 mm máximo Soldadura
borde contra borde

Larguero lateral

1,0

Pie delantero

1,0

Pie delantero

1,0

43-2

A

ESTRUCTURA SUPERIOR LATERAL

Pie delantero

43

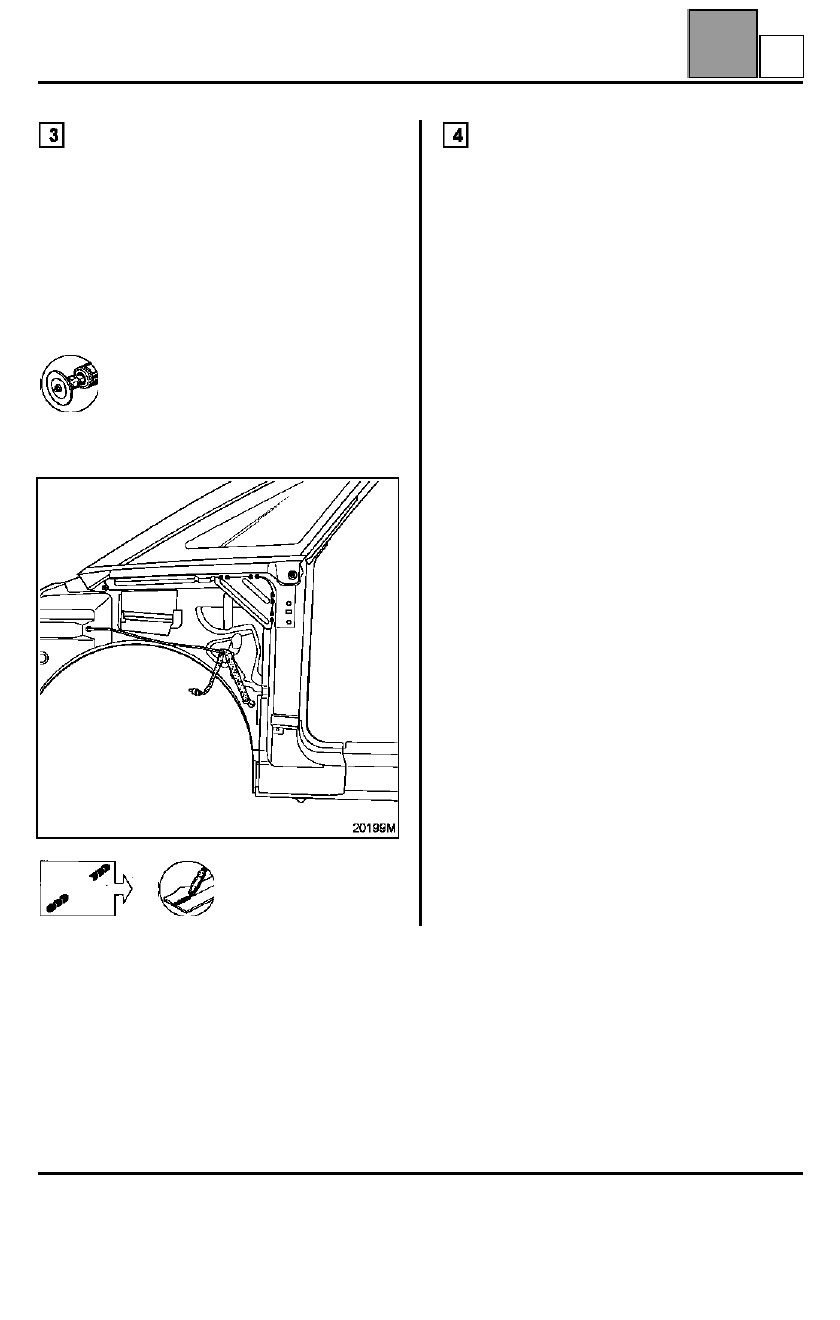

UNIÓN CON ESCUADRA DE PIE DELANTERO

Espesor de las chapas (mm)

Desgrapado

4 cordones mag de 25 mm

Soldadura

UNIÓN CON ESTRUCTURA SUPERIORDE
ALUMINIO

RECUERDEN:

 consultar las operaciones 45-E.

Viga inferior

2,5

Pie delantero

1,0

43-3

A

ESTRUCTURA SUPERIOR LATERAL

Pie delantero

43

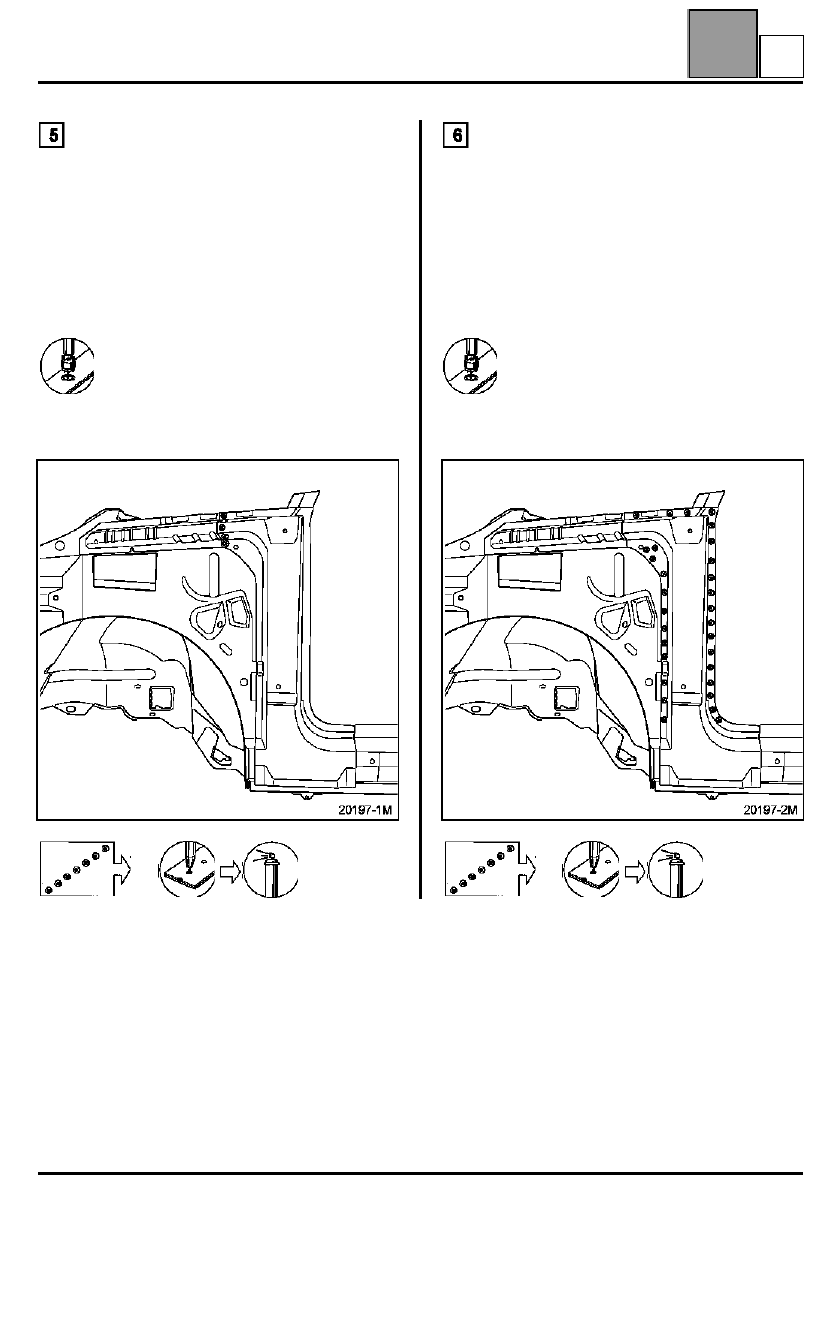

UNIÓN CON VIGA INFERIOR

Espesor de las chapas (mm)

Desgrapado

6 puntos eléctricos en espesor 1,0

Soldadura

UNIÓN CON PESTAÑA DE ALETA

Espesor de las chapas (mm)

Desgrapado

30 puntos eléctricos en espesor 1,0

Soldadura

Viga inferior

1,0

Pie delantero

1,0

Pestaña de aleta delantera

1,0

Pie delantero

1,0

43-4

A

ESTRUCTURA SUPERIOR LATERAL

Pie delantero

43

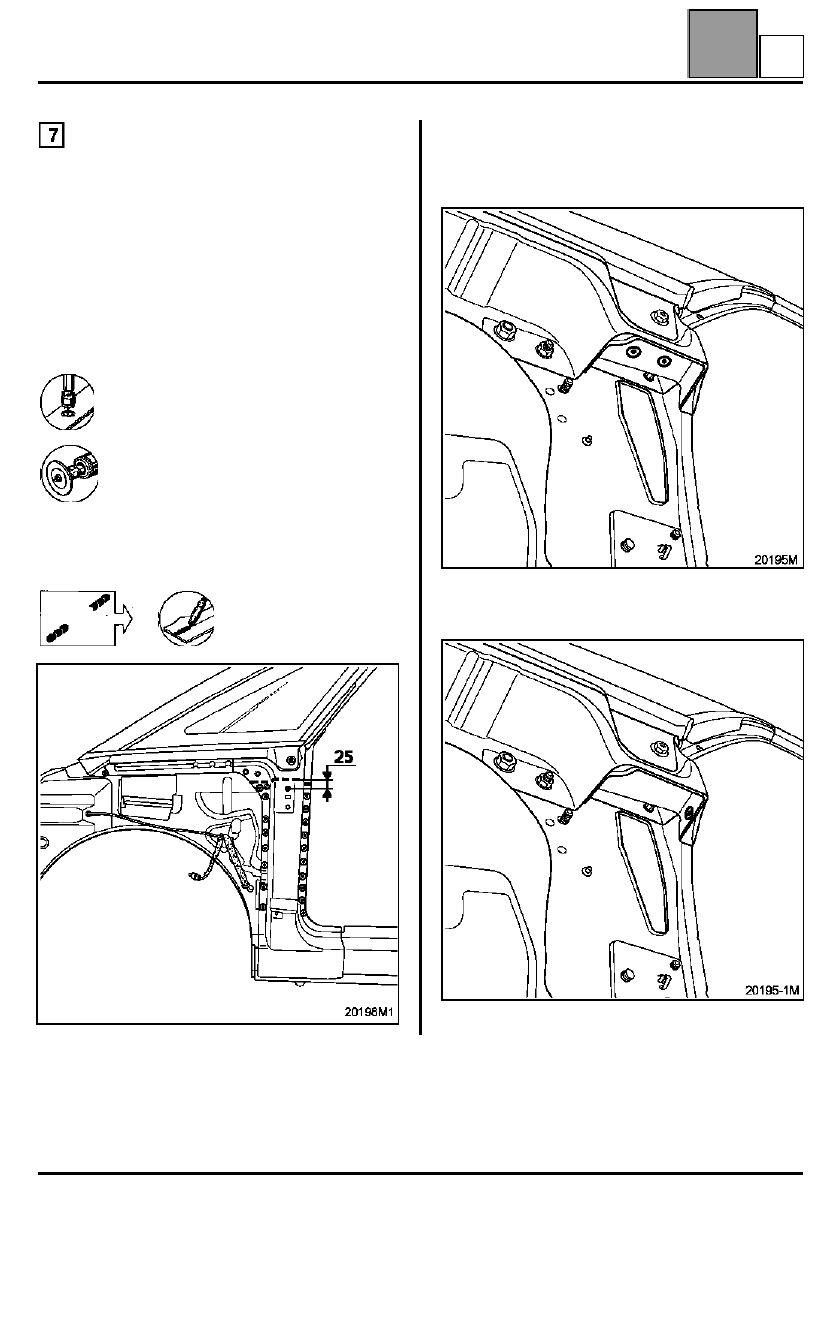

CORTE PARCIAL SUPERIOR

RECUERDEN: el cambio parcial superior del pie
delantero se efectúa en un banco de reparación.

Espesor de las chapas (mm)

Desgrapado

18 puntos eléctricos en espesor 1,0

340 mm en espesor 1,0 + 1,5

Corte del pie delantero: a 25 mm máximo
Soldadura borde contra borde

Tras haber cortado y despunteado el pie delantero,
retirar el trozo de refuerzo interior restante
despunteando los dos puntos de soldadura en un
espesor de 1,5 mm sin taladrar la segunda chapa.

Despuntear el tercer punto de soldadura por el exterior
en un espesor de 1,0 mm.

Eliminar los restos de zinc en el refuerzo de pie.

Pie delantero

1,0

Refuerzo interior

1,5

43-5

A
