ESTRUCTURA INFERIOR

Travesaño inferior del paragolpes trasero

41

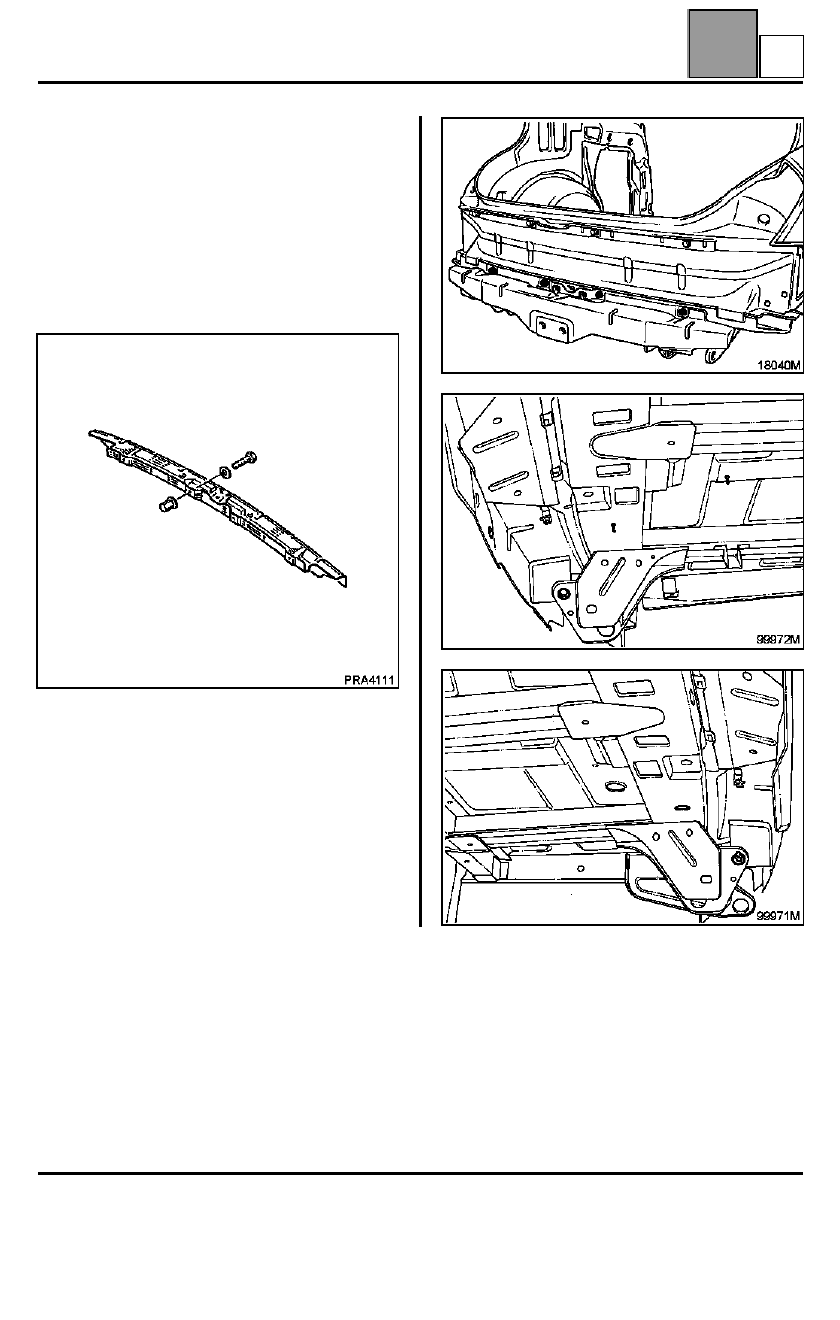

Travesaño inferior del paragolpes trasero

INTRODUCCIÓN

Esta pieza es suministrada por el A.P.R. provista
de sus refuerzos de fijación.

EXTRACCIÓN - REPOSICIÓN

Esta pieza es desmontable, va fijada por seis
tornillos y tuercas en el travesaño inferior trasero
y en las pinzas de amarre.

Operaciones preliminares.

Extracción:
– del guardabarros,
– del paragolpes.

41-32

K

ESTRUCTURA INFERIOR

Larguero trasero

41

Larguero trasero

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del piso trasero
parcial.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– del conjunto banqueta trasera,
– de los guarnecidos del paso de rueda,
– del guarnecido del piso trasero,
– del escape lado derecho,
– de la rueda de repuesto.

41-33

L

ESTRUCTURA INFERIOR

Larguero trasero

41

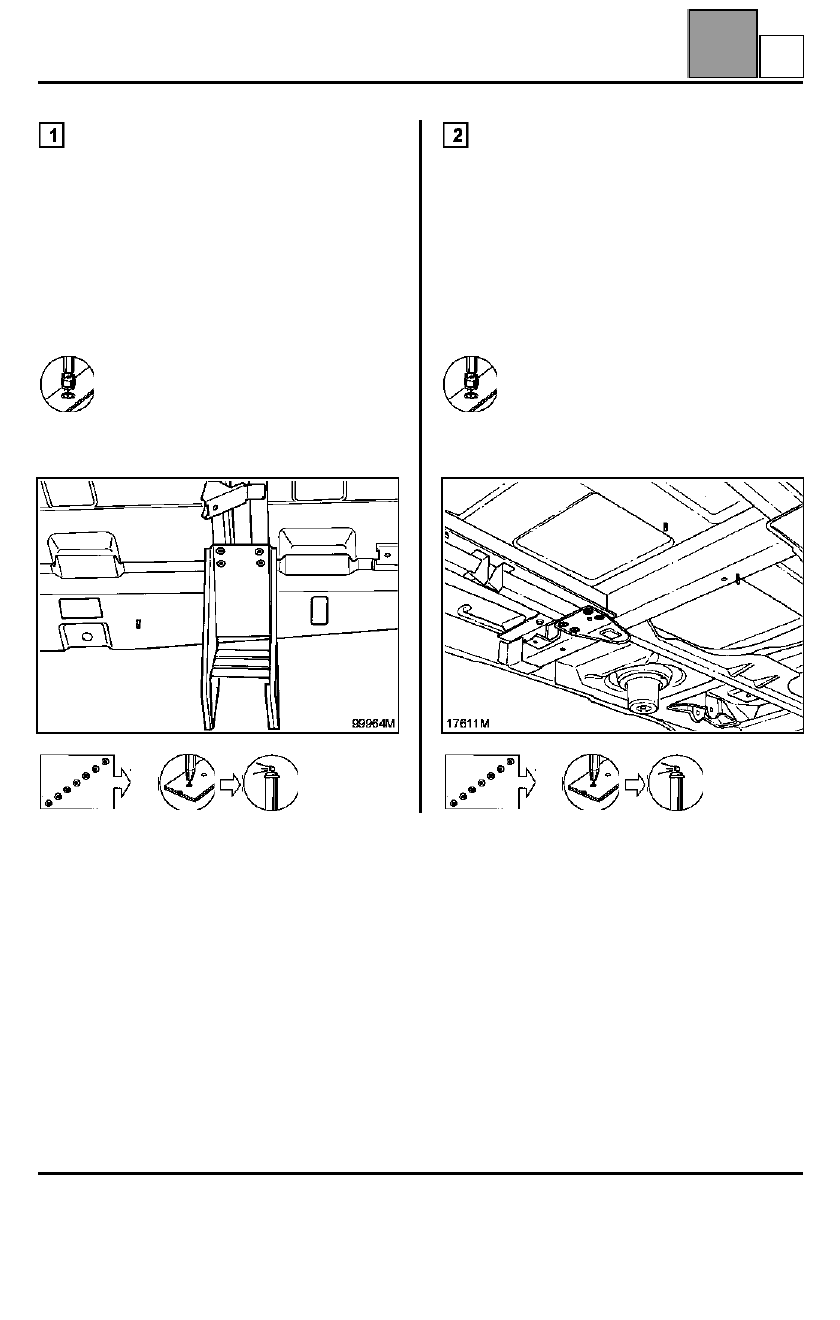

UNIÓN CON CHAPA DE UNIÓN

Espesor de las chapas (mm)

Desgrapado

4 puntos eléctricos en espesor 1,5

Soldadura

UNIÓN CON PLACA UNIÓN LATERAL MEDIA

Espesor de las chapas (mm)

Desgrapado

4 puntos eléctricos en espesor 1,5

Soldadura

Larguero trasero

1,5

Chapa de unión

2,0

Larguero trasero

1,5

Placa unión lateral media

1,5

41-34

L

ESTRUCTURA INFERIOR

Larguero trasero

41

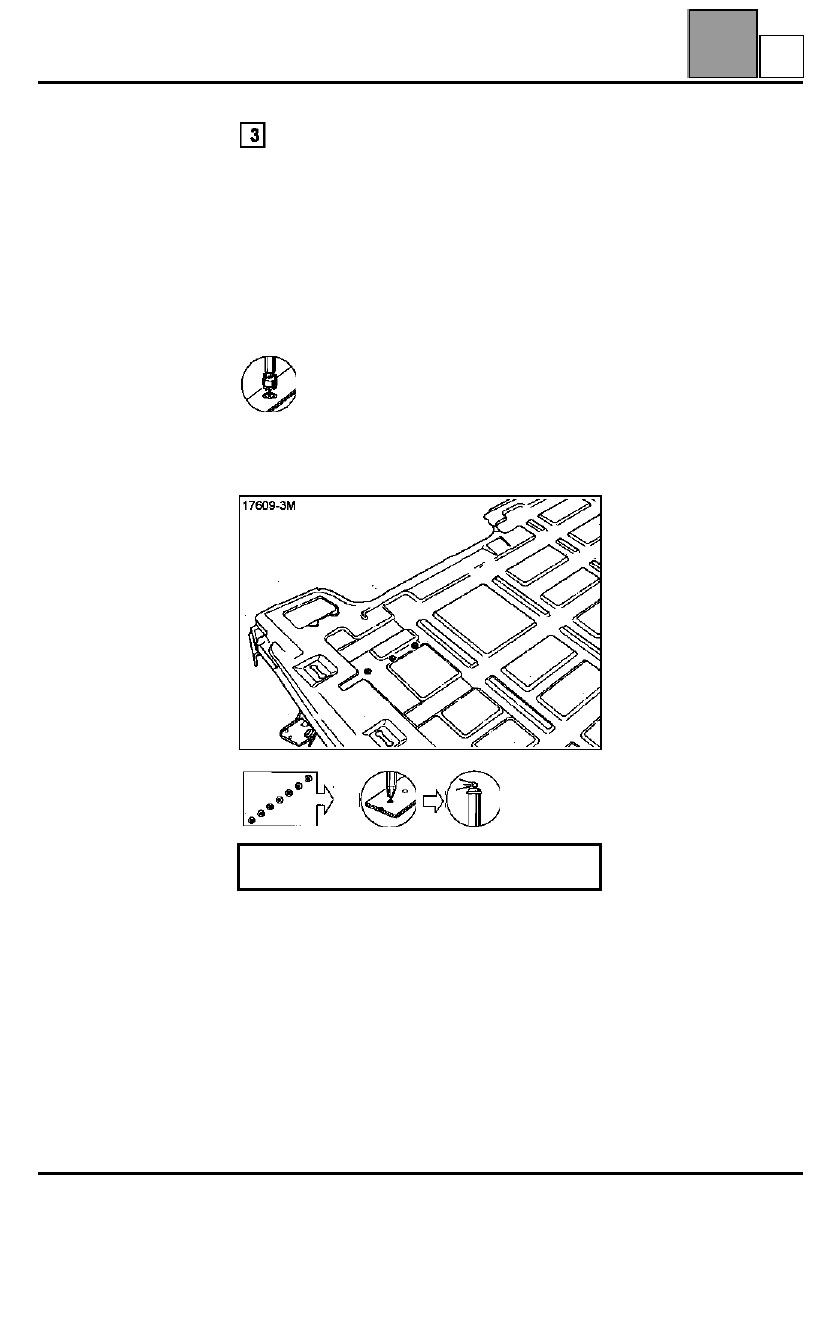

UNIÓN CON PISO TRASERO

Espesor de las chapas (mm)

Desgrapado

3 puntos eléctricos en espesor 1,5

Soldadura

Larguero trasero

1,5

Piso

0,8

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-35

L
