Renault Avantime. Manual - parte 88

ESTRUCTURA INFERIOR

Travesaño soporte de gato delantero

41

Travesaño soporte de gato delantero

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del pie delantero para
una colisión lateral.

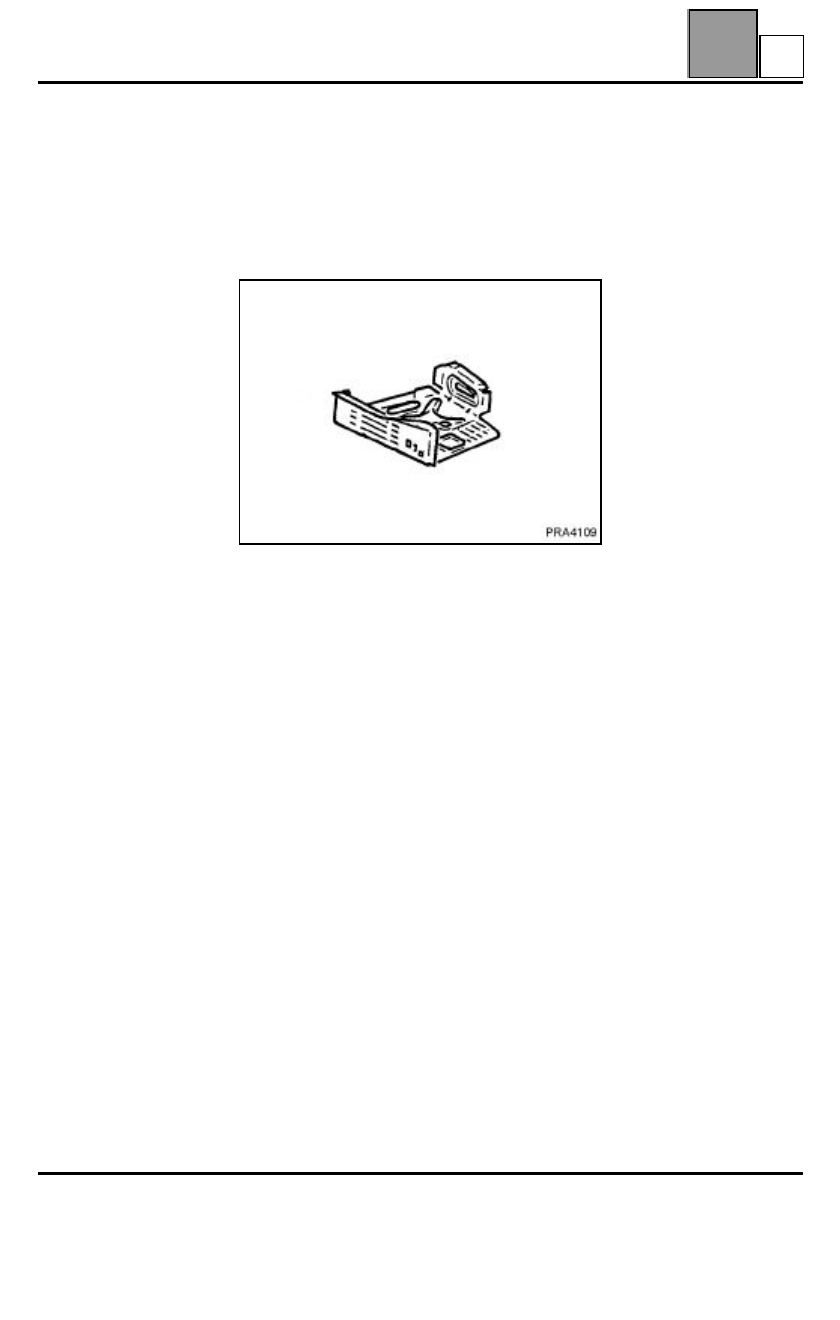

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– del trípode,
– del insonorizante,
– de los cables eléctricos alrededor de las zonas que

se van a soldar.

41-24

I

ESTRUCTURA INFERIOR

Travesaño soporte de gato delantero

41

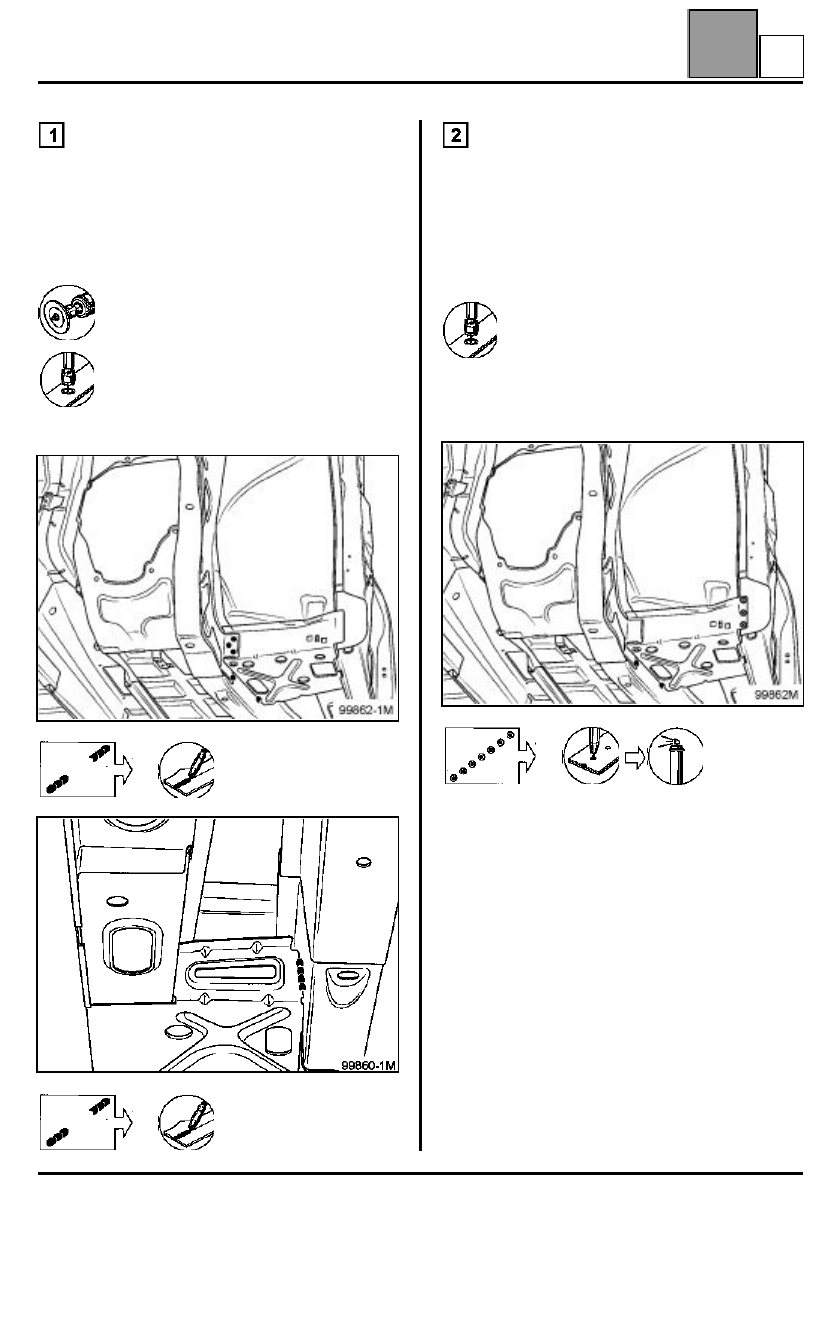

UNIÓN CON LARGUERO DELANTERO
PARTE TRASERA

Espesor de las chapas (mm)

Desgrapado

2 cordones mag de 30 mm

3 puntos eléctricos en espesor 0,7 mm

Soldadura

UNIÓN CON CHAPA DE LARGUERO
LATERAL PARTE DELANTERA

Espesor de las chapas (mm)

Desgrapado

3 puntos eléctricos en espesor 0,7 mm

Soldadura

Travesaño soporte del gato

1,0

Larguero delantero parte delantera

1,5

Travesaño soporte del gato

1,0

Chapa de larguero lateral

0,7

41-25

I

ESTRUCTURA INFERIOR

Travesaño soporte de gato delantero

41

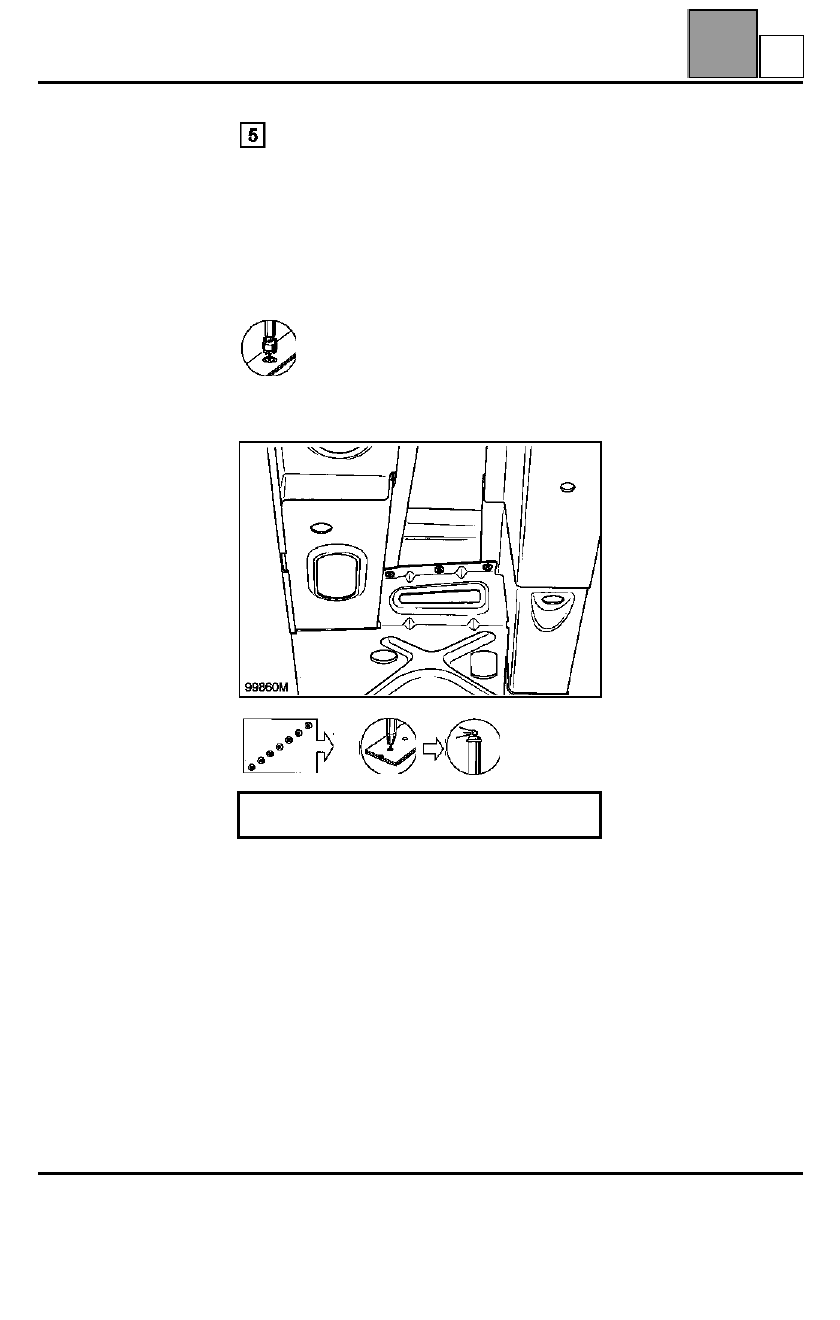

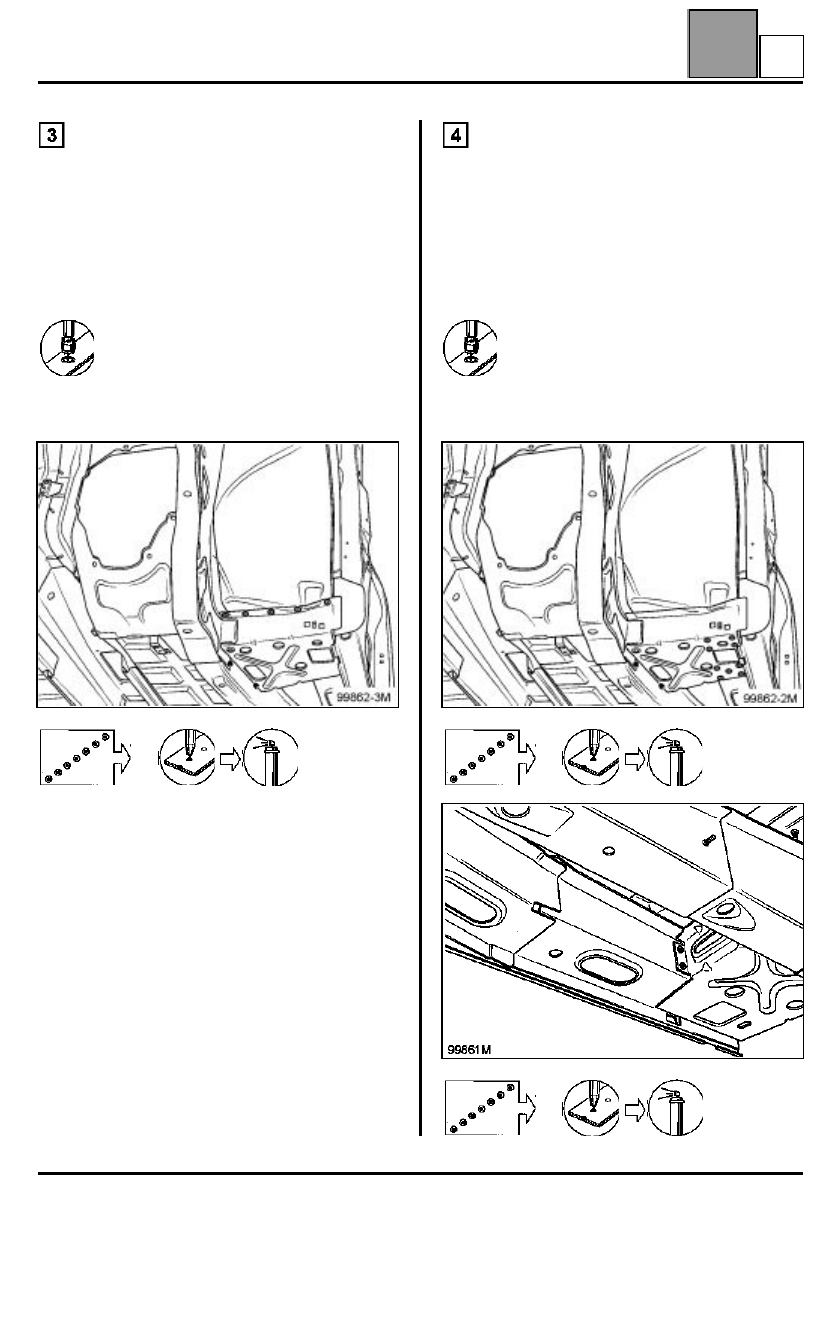

UNIÓN CON SALPICADERO

Espesor de las chapas (mm)

Desgrapado

5 puntos eléctricos en espesor 1,0

Soldadura

UNIÓN CON LARGUERO BAJO CAVIDAD DE
PIES

Espesor de las chapas (mm)

Desgrapado

11 puntos eléctricos en espesor 1,0

Soldadura

Travesaño soporte del gato

1,0

Salpicadero

1,0

Travesaño soporte de gato

1,0

Larguero bajo cavidad de pies

1,5

41-26

I

ESTRUCTURA INFERIOR

Travesaño soporte de gato delantero

41

UNIÓN CON PISO

Espesor de las chapas (mm)

Desgrapado

3 puntos eléctricos en espesor 1,0

Soldadura

Travesaño soporte de gato

1,0

Piso

0,8

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

41-27

I
