CABLEADO

Airbag del conductor

88

88-26

Particularidades de la reposición

Introducir el soporte provisto de sus elementos a
fondo en la columna de dirección

Efectuar el resto del montaje y no bloquear el tornillo
hasta no haber montado las dos semicoquillas, con el
fin de poder posicionar las manecillas alineadas con el
cuadro de instrumentos y el tablero de bordo.

Esta operación se ve facilitada por un corte que da
acceso al tornillo en la semi-coquilla inferior.

NOTA: durante la reposición del volante airbag,
respetar las consignas precisadas en el párrafo
"Particularidad de la reposición del volante
airbag" del capítulo 88; entre otros:
– Asegurarse que las ruedas siguen rectas,
– verificar que el contactor giratorio sigue inmovilizado

antes de su montaje.

Con el conmutador rotativo colocado, es imperativo
retirar el adhesivo del casquillo giratorio.

Sustituir el tornillo del volante después de cada
desmontaje (tornillo previamente encolado).

PARES DE APRIETE (en daN.m)

Par de apriete volante

4,5

Par de apriete airbag

0,6

En caso de sustitución, la pieza nueva será
suministrada centrada, sujeta por una etiqueta
adhesiva que se despegará con la primera vuelta
del volante.

IMPORTANTE:

Cuando todo está montado:
– verificar mediante los útiles de diagnóstico que no

haya ningún fallo presente en el sistema,

– si todo es correcto desbloquear el calculador.

ATENCIÓN: el no respetar estas prescripciones
podría provocar un funcionamiento anormal de los
sistemas, incluyendo un activado intempestivo de los
mismos

CABLEADO

Airbag del pasajero

88

88-27

Airbag del pasajero

MÓDULO DEL AIRBAG DEL PASAJERO

El cojín airbag está vinculado con el cinturón de
seguridad situado frente a él.

La calibración del sistema de retención programada
del cinturón es específica y complementaria de este
tipo de cojín del airbag.

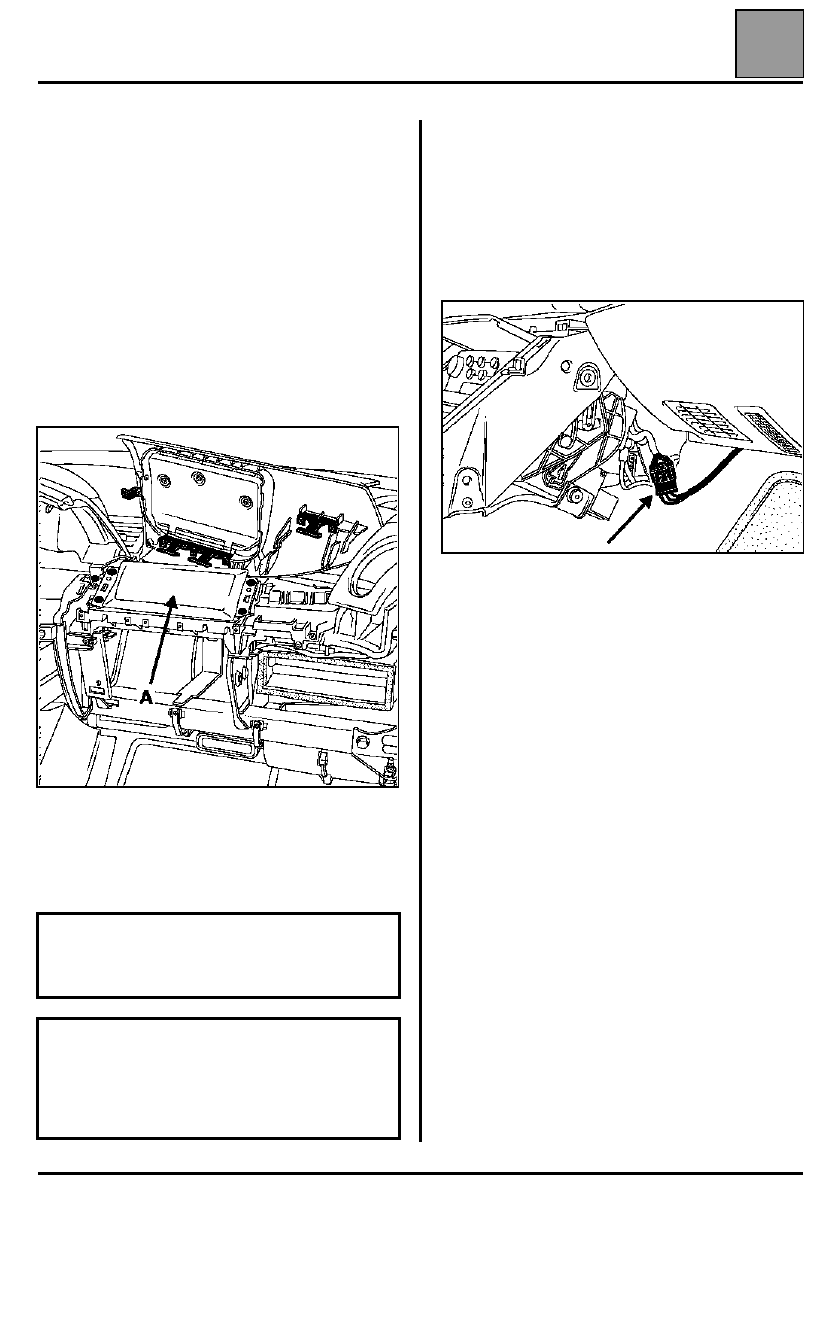

Descripción

Está fijado en el tablero de bordo frente al pasajero
delantero (A). Incluye:
– una bolsa hinchable,
– dos generadores de gas pirotécnicos indisociables

con sus distribuidores.

NOTA: este sistema es operacional después de poner
el contacto.

EXTRACCIÓN

Para extraer el módulo del airbag del pasajero

Extraer lado derecho:
– la parte inferior del tablero de bordo,
– la conducción del aireador inferior,
– la pestaña delantera derecha de la consola central,
– desconectar el conector del airbag del pasajero

(conector amarillo) y después desgrapar su cable a
lo largo de su recorrido,

– la rejilla de los altavoces,
– la platina de los altavoces,
– el mando de climatización derecha,
– levantar el casquete del tablero de bordo en la parte

derecha para soltar los tres primeros clips
ayudándose del orificio dejado por el alojamiento de
los altavoces,

– sujetar el casquete del tablero de bordo, levantar

utilizando una cala,

– levantar y bloquear el panel de la guantera central

abierta,

– soltar la tapa de plástico por la derecha del

alojamiento de la guantera central y quitar el tornillo,

– soltar las tapas del airbag del pasajero tirando hacia

atrás en 1 cm a la vez que se ejerce una presión
hacia abajo de la parte trasera de la tapa y después
sacarlo de su alojamiento hacia arriba,

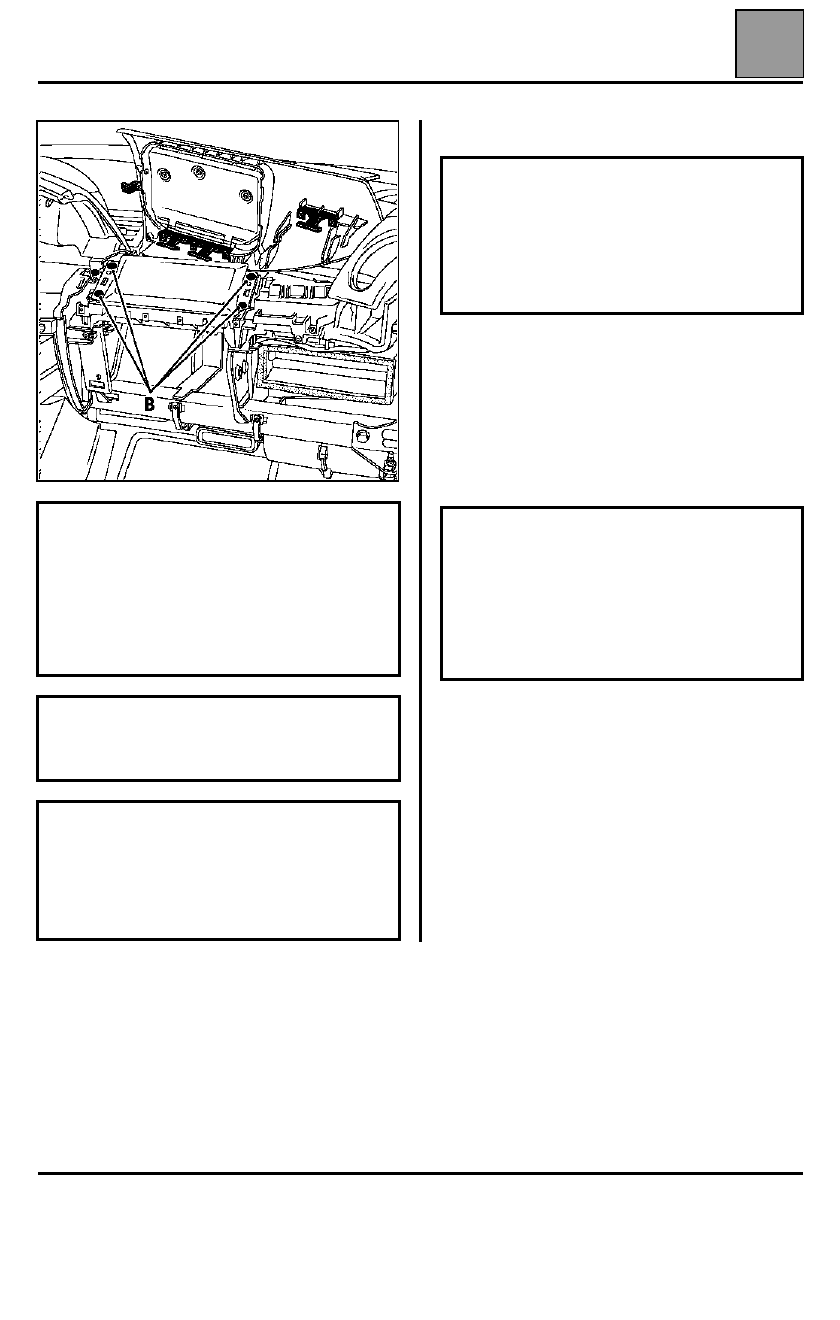

– quitar los cuatro tornillos de fijación (B) y después

sacar el airbag hacia arriba.

ATENCIÓN: está prohibido manipular los sistemas
pirotécnicos (pretensores o airbags) cerca de una
fuente de calor o de una llama; hay riesgo de que se
activen.

IMPORTANTE: antes de extraer un módulo del
airbag del pasajero, bloquear la caja electrónica
mediante el útil de diagnóstico.
Al activarse esta función, todas las líneas de ignición
están inhibidas y el testigo del airbag en el cuadro de
instrumentos se enciende.

CABLEADO

Airbag del pasajero

88

88-28

REPOSICIÓN

Proceder en el sentido inverso de la extracción
respetando imperativamente el par de apriete de las
fijaciones del módulo (par de apriete pasajero
2,4 daN.m).

Asegurarse de la colocación del dedo de sujeción del
UCE CARMINAT durante la reposición de la parte
inferior del tablero de bordo.

Efectuar un control con el útil de diagnóstico.

Si todo es correcto, desbloquear la caja electrónica, si
no es así, consultar el capítulo de "Diagnóstico".

IMPORTANTE: durante el activado del módulo del
airbag del pasajero, la deformación y el deterioro de
las fijaciones imponen sistemáticamente la
sustitución del tablero de bordo.
No olvidarse pegar la etiqueta que prohíbe instalar
en el asiento del pasajero, un asiento para niños
dando la espalda a la carretera en el costado del
salpicadero nuevo (etiqueta disponible en la
colección Ref.: 77 01 205 442)

IMPORTANTE: antes de desechar un cojín airbag
no activado, es IMPERATIVO proceder a su
destrucción siguiendo el método, consultar el
capítulo "proceso de destrucción".

RECUERDEN: al activarse los pretensores del
cinturón o los airbags, la caja electrónica se bloquea
definitivamente y enciende el testigo del airbag en el
cuadro de instrumentos. La caja electrónica debe
ser sustituida obligatoriamente (algunos
componentes pierden sus características nominales
después de pasar por ellos la energía de ignición).

ATENCIÓN: respetar IMPERATIVAMENTE las
consignas de seguridad que hay que seguir para la
reposición o la sustitución del módulo del airbag del
pasajero.
Si no se respetan estas prescripciones podría
ocurrir una disfunción del funcionamiento normal de
los sistemas, incluyendo un riesgo para los
ocupantes del vehículo.

IMPORTANTE:
– No debe olvidarse ningún cuerpo extraño (tornillo,

grapa...) al montar el módulo del airbag.

– Lado módulo, encajar correctamente a fondo el

conector (encajado fuerte) y posicionar el bloqueo
de seguridad.

– Pegar una etiqueta adhesiva "Testigo de

inviolabilidad del sistema" de color azul vendida
bajo la referencia 77 01 040 153 (otros vehículos).

CABLEADO

Airbag lateral

88

88-29

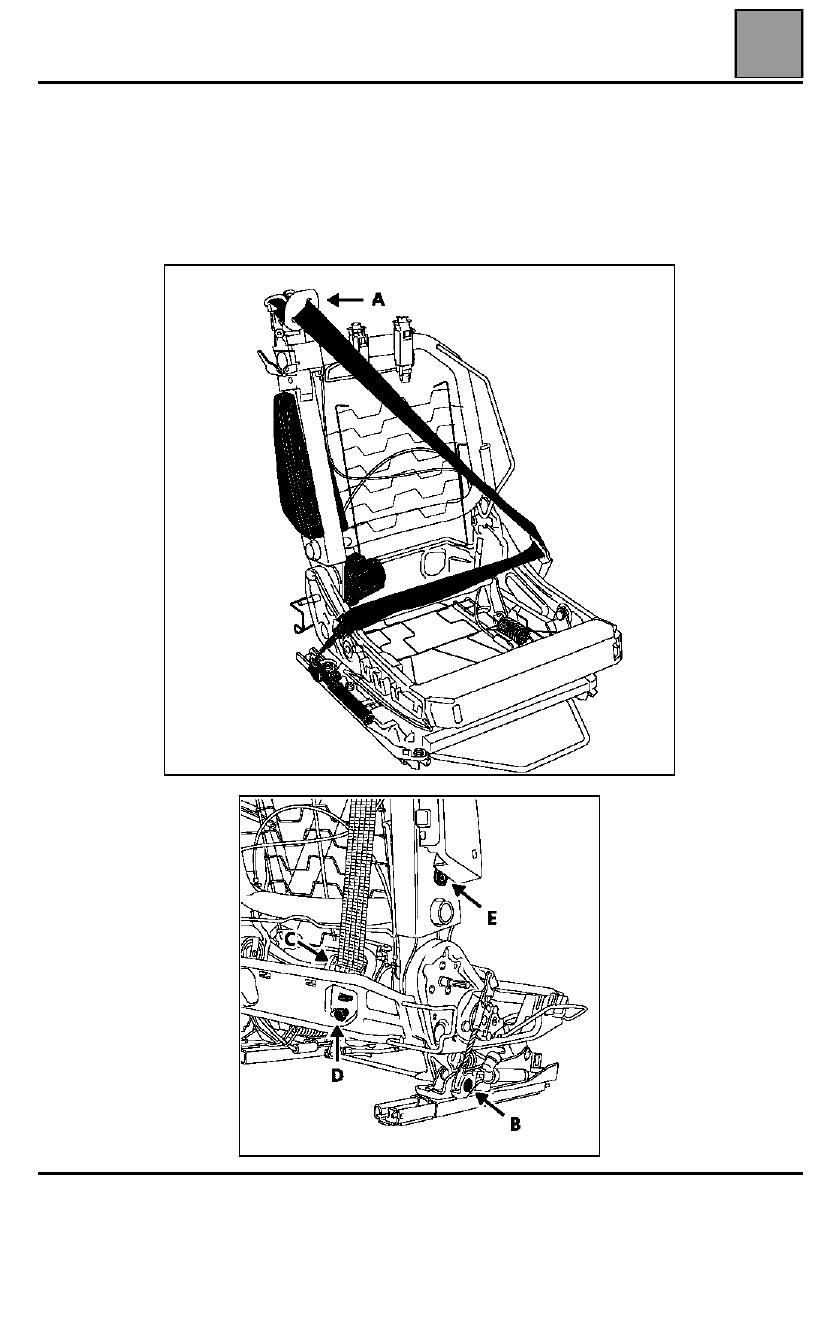

Airbag lateral

EL MÓDULO DEL AIRBAG LATERAL DEL TÓRAX (DELANTERO)

Descripción
El módulo "Airbag lateral tórax" está fijado al respaldo de los asientos
delanteros lado puerta.
Incluye:
– una bolsa hinchable,
– un generador de gas pirotécnico con su quemador indisociable.
