Renault Avantime. Manual - parte 52

APARATOS DE ASISTENCIA ELÉCTRICA

Cajetín Central del Habitáculo (BCH)

87-8

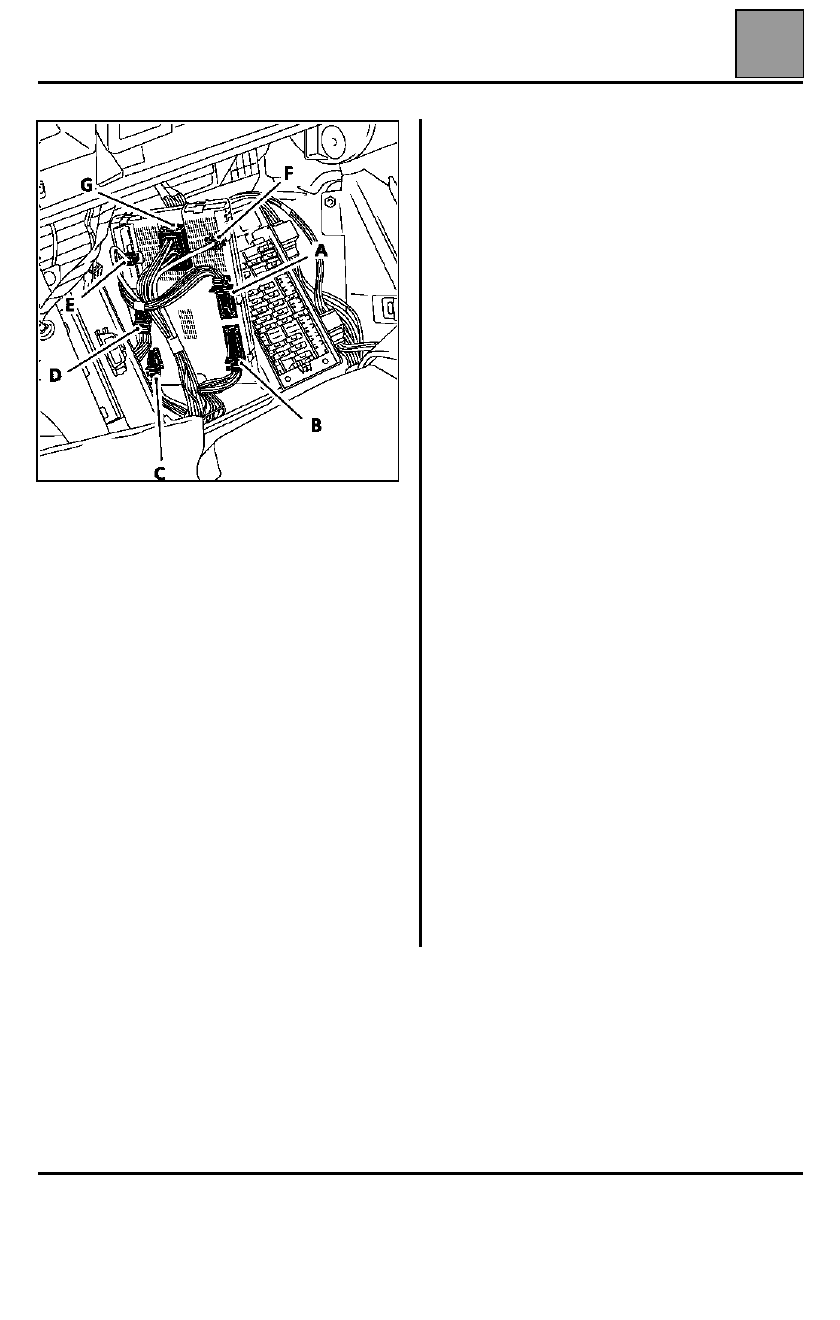

Conector (C) Azul de 12 vías (SS2)

Conector (D) Amarillo de 26 vías (MOT)

Salida cajetín de gestión del techo solar
deslizante

Señal captador de lluvia

+ alimentación del captador de lluvia

No conectada

Testigo asientos calefactantes

Salida info temperatura del agua del motor

No conectada

Masa captador de lluvia

No conectada

Información parabrisas térmico eléctrico

No conectada

Información captador nivel de aceite

Información aforador de carburante

Información de la velocidad del vehículo (si
ABS filiar)

No conectada

Unión multiplexada (CANH)

No conectada

Información fallo del ABS (si ABS filiar)

Información presostato

Información contactor luces de stop

Información test fusible grupo
motoventilador 1 (si motor L7X)

Información nivocode

Información apertura puerta conductor por
cerradura

Captador temperatura/nivel de aceite

Masa aforador de carburante

Mando bomba lavafaros

No conectada

Salida alarma codificada

Unión multiplexada (CANL)

Parada fija del limpiaparabrisas

Información fallo de las lámparas de descarga

Información fallo de carga batería

Línea K toma de diagnóstico

Información test fusible grupo
motoventilador 2

Información fallo de presión de aceite motor

Información testigo de desgaste de las
pastillas de freno

APARATOS DE ASISTENCIA ELÉCTRICA

Cajetín Central del Habitáculo (BCH)

87-9

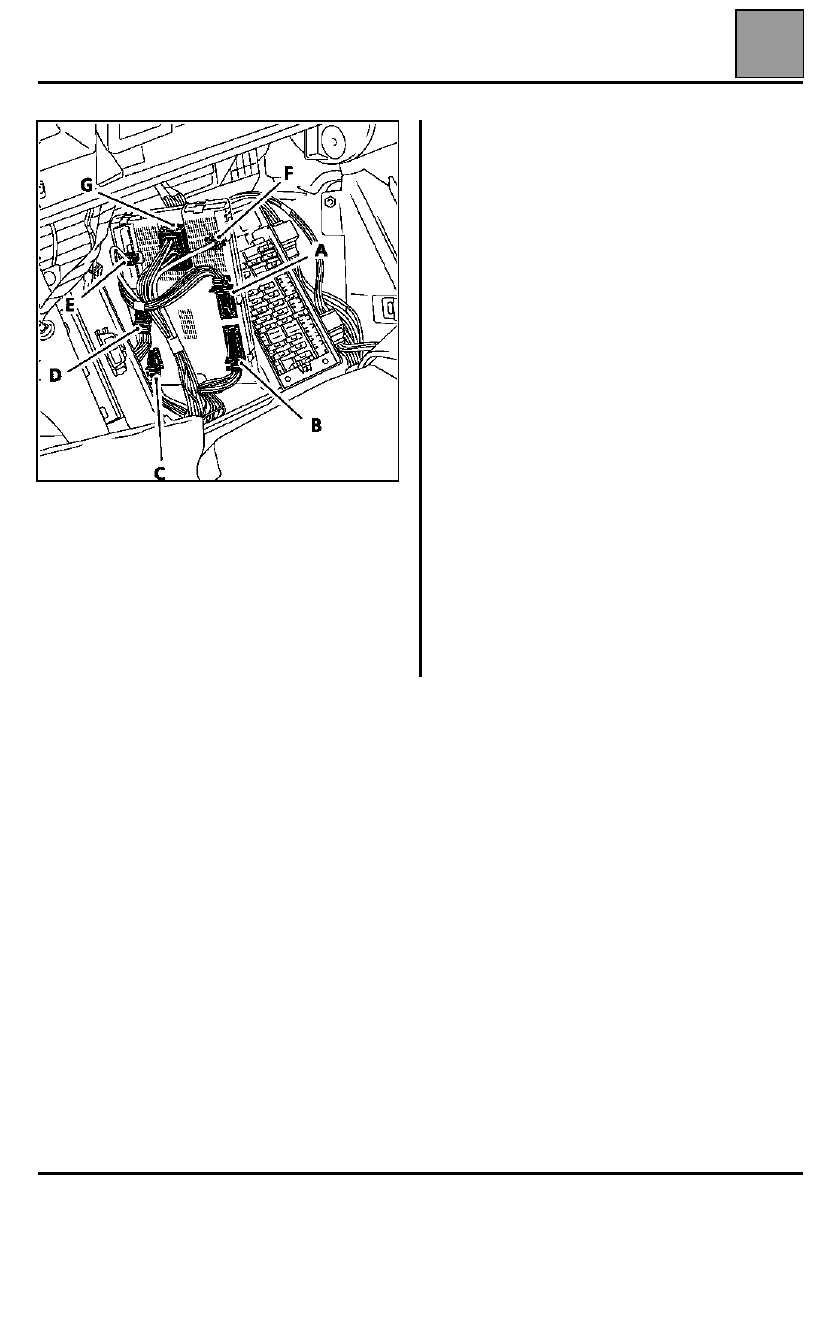

Conector (E) Gris 1 vía (SPT1)

Conector (F) Marrón de 1 vía (SPT2)

Conector (G) negro de 16 vías (SP)

+ Batería

Masa

Alimentación antes de contacto del
limpialuneta

Salida intermitente derecho

Salida intermitente izquierdo

Mando limpialuneta

Mando cerradura eléctrica trasera

Mando cierre centralización de las puertas

Mando apertura centralización de las puertas

Mando velocidad rápida limpiaparabrisas

+ Alimentación limpiaparabrisas

Mando luces delanteras de niebla

+ alimentación luz delantera de niebla

Masa temporizada de los plafones 1

Mando compresor de climatización

No conectada

Mando velocidad lenta limpiaparabrisas

APARATOS DE ASISTENCIA ELÉCTRICA

Condenación automática de los abrientes circulando (CAR)

87-10

Condenación automática de los abrientes circulando (CAR)

SISTEMA CAR

El sistema CAR permite una condenación automática
de las puertas mientras se circula. El cajetín central
del habitáculo controla íntegramente esta función e
interpreta las informaciones tales como:
– la velocidad del vehículo,
– los contactos del canto de puerta,
– el contactor de condenación eléctrica de las puertas.

El cajetín central del habitáculo pilota las cerraduras
electromagnéticas y enciende un testigo para señalar
al pasajero la condenación del vehículo.

El sistema CAR es activable manualmente por el
cliente, accionando el contactor de condenación
eléctrica de las puertas con el contacto puesto.

Activación CAR: presionar 4 segundos el botón de
condenación eléctrica de las puertas.

Desactivación CAR: presionar 4 segundos el botón
de condenación eléctrica de las puertas, lado
desbloqueo.

Un bip sonoro indica que se tiene en cuenta la
activación o la desactivación del sistema CAR al cabo
de 4 segundos.

La condenación se hará para una velocidad del
vehículo superior a 8 km/h.

Si el vehículo es descondenado por el contactor de
condenación eléctrica de las puertas, el vehículo se
volverá a condenar automáticamente en cuanto se
superen los 8 km/h.

Si el vehículo está condenado, la apertura de una
puerta provocará la descondenación centralizada del
vehículo.

En caso de fallar el sistema del airbag o en caso de
detectar un choque, el sistema CAR desbloquea el
vehículo automáticamente.

APARATOS DE ASISTENCIA ELÉCTRICA

Cajetín de Gestión del Techo Solar Eléctrico (BGTOC)

87-11

Cajetín de Gestión del Techo Solar Eléctrico (BGTOC)

CAJETÍN DE GESTIÓN DEL TECHO SOLAR
DESLIZANTE

Presentación

El módulo cajetín de gestión del techo solar deslizante
es un cajetín electrónico que debe, a partir de un
mando exterior, controlar la apertura de un techo solar,
de una cortina eléctrica (o estor), de dos elevalunas
traseros así como parcialmente dos motores
elevalunas delanteros "Inteligentes".

Descripción del sistema

Su función principal es gestionar la parte potencia del
techo solar deslizante y de los elevalunas traseros.

Los elevalunas delanteros interpretan por sí mismos
las señales de mando generadas por el cajetín de
gestión del techo solar deslizante, gracias a una
electrónica interna al motor (anti-aplastamiento /
impulsional / entre-apertura).

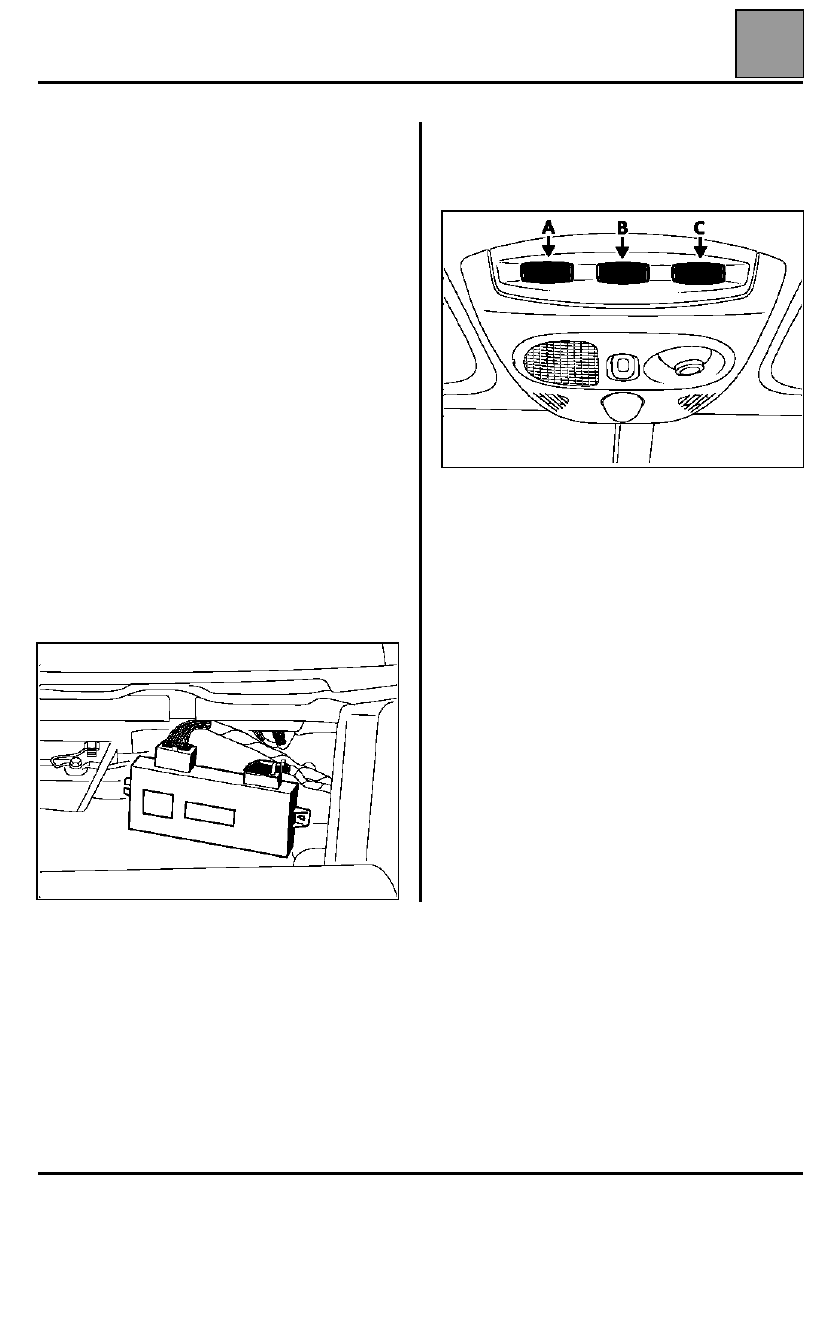

Se compone:
– de una caja electrónica situada por la parte inferior

del asiento del pasajero trasero derecho,

– de tres contactores en la consola del techo:

Apertura / Cierre TOC (A)

Aire libre (B)

Apertura / Cierre estor (C)

Este cajetín ofrece la posibilidad:
– de una apertura o de un cierre simultáneo de todos

los cristales eléctricos así como del techo solar
gracias al contactor (A) situado en la consola del
techo (función AIRE LIBRE),

– asegura la prohibición de los elevalunas traseros

gracias al contactor de prohibición situado en la
platina central del tablero de bordo,

– controla un modo impulsional en la bajada de los

cristales traseros,

– controla la apertura impulsional del estor del techo

solar.

La apertura de los cristales es completa en
impulsional solamente en bajada.
