APARATOS DE ASISTENCIA ELÉCTRICA

Cajetín de Interconexión Conector Modulable (BICMO)

87-4

Afectación de los fusibles (según nivel de equipamiento) (continuación):

18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

F3
F34
F33
F40
F15
F39

F37

FA
FB
FC

F22

F42


F11
F43
F41
F35

Retrovisores térmicos
+antes de contacto toma de accesorios
Radio, Climatización, navegación
+después de contacto luces de stop, alarma
+después de contacto cajetín de conexión del habitáculo, mando limpiaparabrisas
+después de contacto calculador del airbag
Libre
Calculador de ABS y de control de la trayectoria
Libre
Fusible de recambio
Fusible de recambio
Fusible de recambio
Libre
Luces traseras antiniebla
Libre
+antes de contacto mando de iluminación
Libre
Libre
+después de contacto encendedor
+después de contacto interruptor elevalunas trasero
+después de contacto interruptor elevalunas, cuentavueltas, navegación, radio
+después de contacto calculador lámpara de xenón

(7,5A marrón)
(7,5A marrón)
(20A amarillo)
(20A amarillo)
(25A blanco)
(20A blanco)

(7,5A marrón)

(7,5A marrón)
(10A marrón)
(15A marrón)

(10A rojo)

(30A verde)


(15A azul)
(40A naranja)
(15A azul)
(7,5A marrón)

APARATOS DE ASISTENCIA ELÉCTRICA

Cajetín de Interconexión del Motor (BIM)

87-5

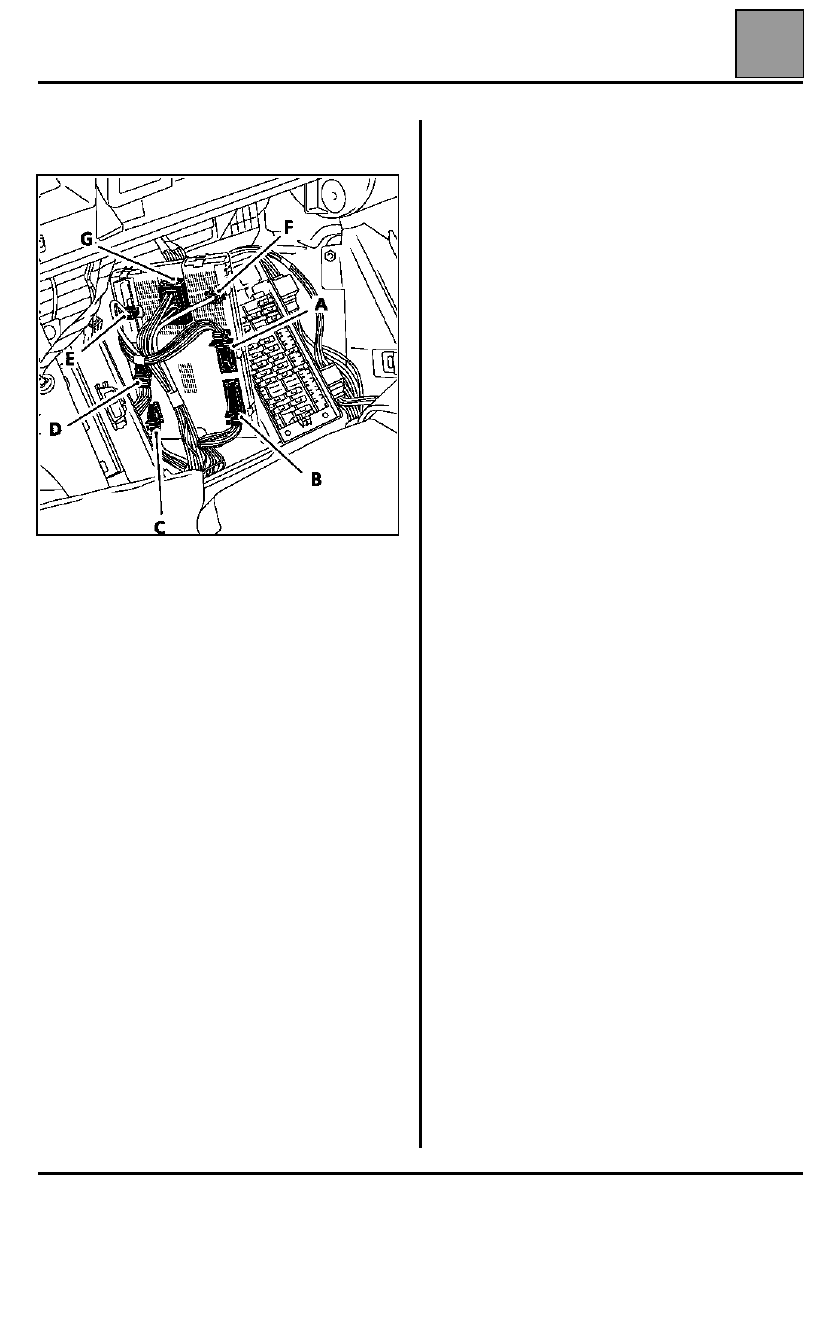

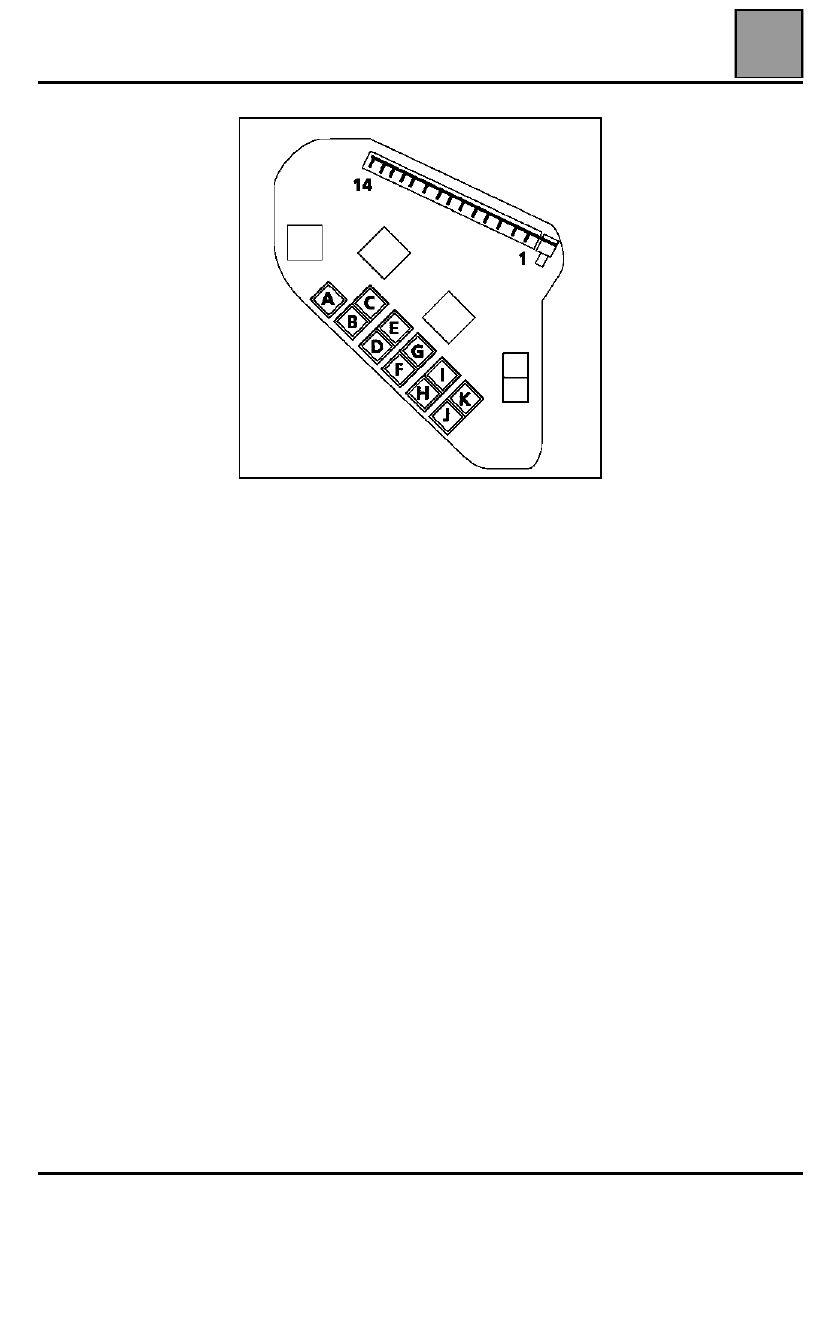

Cajetín de Interconexión del Motor (BIM)

CAJETÍN MÁS COMPLETO

Este cajetín está situado en el compartimiento del
motor en el paso de rueda izquierdo.

ATENCIÓN: tras una intervención en el cajetín de
interconexión, verificar que la tapa de plástico esté
bien bloqueada.

Los relés: versión motor L7X

A :

Relé luces de carretera
Relé luces de cruce

B :

Fusible 15A luz izquierda de cruce
Fusible 15A luz derecha de cruce
Fusible 20A luces de carretera izquierda y
derecha

C :

Fusible 25A calculador ABS
Fusible 25A electroválvulas del ABS

D :

Fusible 7,5A luces de marcha atrás
Fusible 15A +después de contacto motor

E :

Relé parabrisas térmico eléctrico derecho

F :

Relé inyección
Relé de bloqueo de la inyección

G :

Relé parabrisas térmico eléctrico izquierdo

APARATOS DE ASISTENCIA ELÉCTRICA

Elevalunas delantero - Inicialización

87-6

Elevalunas delantero - Inicialización

PARTICULARIDAD

Los mecanismos de los elevalunas delanteros están
provistos de una electrónica integrada en los motores
que permite así controlar ciertos automatismos por sí
mismos:
– anti-aplastamiento,
– seguridad térmica del motor,
– modo impulsional,
– modo entre-apertura.

El modo entre-apertura es necesario para asegurar
una buena estanquidad cuando la puerta no está
equipada con montante de ventana.

Un contactor situado en la cerradura de la puerta se
acciona mediante la empuñadura de apertura e
informa al motor del elevalunas de una próxima
apertura de la puerta, el cristal desciende entonces
unos centímetros hasta separarse de la junta de
estanquidad del techo.

Permanecerá en esta posición mientras la puerta esté
abierta o mientras la empuñadura esté sin pulsar
(puerta cerrada).

Un segundo contactor situado en la cerradura, que se
acciona al forzar la cerradura, está empalmado
paralelamente al premier contactor.

Este segundo contactor va a servir para:
– mantener la información de apertura en el motor del

elevalunas cuando la puerta se abra con la
empuñadura de apertura sin pulsar,

– cerrar la ventana automáticamente cuando la puerta

se cierre.

INICIALIZACIÓN DE LOS ELEVALUNAS
DELANTEROS

Este proceso es necesario para aprender los topes
altos y bajos del cristal en la electrónica del motor del
elevalunas. Si no se efectúa la inicialización cuando
se interviene en el mecanismo o en caso de pérdida
de alimentación de la batería, el motor pasa a modo
degradado.

1)  Anti-aplastamiento desactivado
2)  Pérdida de la función impulsional
3)  Pérdida parcial de la función entre-apertura

NOTA: si la inicialización no ha sido realizada, el
cristal desciende unos centímetros en la primera
apertura de la puerta. Al cerrar y en las siguientes
aperturas, el cristal permanecerá en esta misma
posición.

Condición inicial:
– puertas delanteras cerradas,
– llave de contacto +después de contacto.

1) Accionar el mando de cierre del elevalunas

delantero hasta cerrar completamente el cristal y
después soltar el mando.

2) Accionar una segunda vez el mando de cierre del

elevalunas delantero al menos 0,5 segundos
para memorizar la posición.

Inicialización terminada.

APARATOS DE ASISTENCIA ELÉCTRICA

Cajetín Central del Habitáculo (BCH)

87-7

Cajetín Central del Habitáculo (BCH)

CONEXIÓN DEL CAJETÍN CENTRAL DEL
HABITÁCULO

Conector (A) Azul de 26 vías (ECH)

Conector (B) Azul de 26 vías (SS1)

Mando iluminación con reostato

Información luces de precaución

Información intermitente izquierdo

Desfile informaciones ordenador

Información mando luces de cruce

Información velocidad lenta limpiaparabrisas

Salida luces de precaución

Información mando lavaparabrisas

Señal transportador

Alimentación antena transportador

Unión multiplexada (CANH)

No conectada

Información marcha cadenciada
limpiaparabrisas

Masa temporizada de los plafones 2

Información limpialuneta

Información Intermitente derecho (masa)

Información luces delanteras antiniebla

Información mando luces de carretera

Información velocidad rápida
limpiaparabrisas

Información mando compresor de
climatización

Información mando lavaluneta

Masa antena transportador

Reloj transportador (125 KHz)

Unión multiplexada (CANL)

No conectada

+ 12 Voltios para el cuadro de instrumentos

Iluminador maletero portón

Información luces traseras de niebla

Unión calculador de climatización

Masa información con reostato

Información marcha/parada

Motor del limpialuneta (señal parada fija)

+ accesorios

Contacto canto puerta delantera derecha

Testigo freno de parking

Testigo luz de posición

No conectada

Masa tempo progresivo

+ 12 voltios después de contacto

Alimentación contactor elevalunas delanteros

Salida vehículo bloqueada

Unión calculador de climatización

Información reostato

Información aire acondicionado en reciclaje

+ 12 voltios después de contacto

Contacto canto puerta delantera izquierda

Contacto canto portón

Información contacto cerradura pasajero

Información condenación de las puertas

Información descondenación de las puertas

Información bloqueo cinturones

Prohibición aire acondicionado
