INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos

83

83-2

*VMF: Testigo multifunción

Número

Designación

Color

VMF*

VMF Stop

VMF Service

11

Nivel código

rojo

X

12

ABS

rojo

X

13

FDR

ámbar

X

16

Airbag

ámbar

X

Número

Designación

Color

VMF*

VMF Stop

VMF Service

VMF

Temperatura máxima líquido de refrigeración

rojo

X

VMF

Carga batería

rojo

X

VMF

Mínima presión de aceite

rojo

X

VMF

Desgaste pastillas de freno

ámbar

X

VMF

Fallo electrónico (CVA, inyección)

ámbar

X

VMF

Mínimo carburante

ámbar

X

VMF

Precalentamiento Diesel

ámbar

VMF

Mínimo nivel de aceite

ámbar

X

VMF

Temperatura exterior y reloj

ámbar

VMF

Información radio

ámbar

VMF

Calado del motor

rojo

VMF

Fallo ABS

rojo

X

VMF

Fallo FDR

ámbar

X

VMF

Fallo captador presión de aceite

ámbar

X

VMF

Fallo carga batería

ámbar

X

VMF

Fallo nivel código líquido de freno

rojo

X

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos

83

83-3

FUNCIONAMIENTO

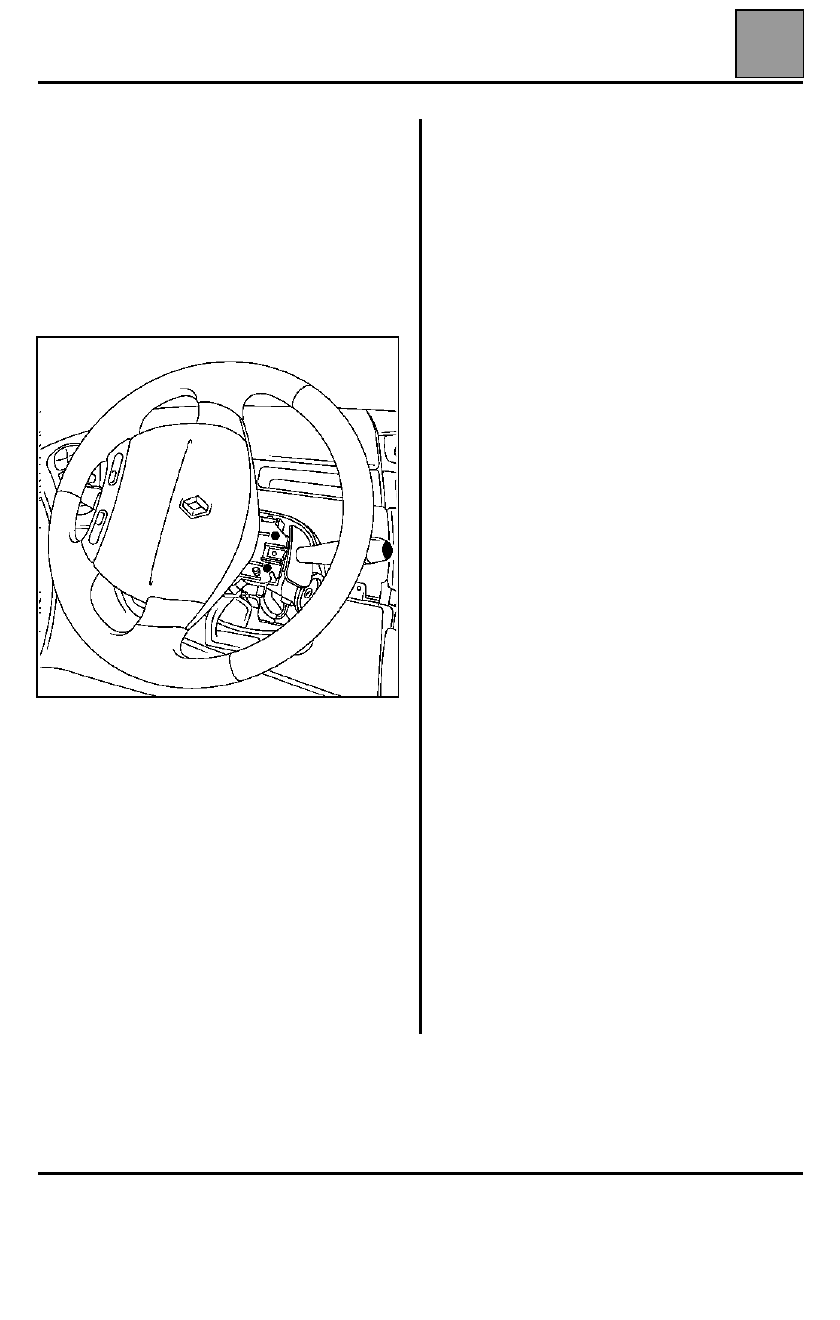

Botón de ayuda a la conducción

En el extremo de la manecilla del limpiaparabrisas:
– en el + después de contacto una presión prolongada,

aproximadamente 2 segundos en la tecla punto de
partida efectúa una puesta a cero de las memorias,

– en el + después de contacto una presión breve en la

tecla punto de partida efectúa un desfile de las
informaciones en la pantalla.

Botón de ayuda a la conducción

En el + antes de contacto una presión prolongada,
aproximadamente 2 segundos en la tecla punto de
partida:
– intermitencia de las unidades de velocidad y de la

barra-gráfica temperatura del agua.

Durante la intermitencia una presión en la tecla (M) del
reloj cambia la unidad del velocímetro (km/h o MPS).
Una presión en la tecla (H) suprime la función
temperatura del agua.

Una presión de 10 segundos en el contactor ayuda a
la conducción y el contactor (H) permite inicializar la
autonomía del cambio de aceite.

El ordenador de bordo ofrece las prestaciones
específicas siguientes:
– gestión de los parámetros de viaje,
– gestión de los kilómetros que quedan y del testigo de

alerta de carburante,

– secuencia de diagnóstico.

Consultar el manual de utilización del vehículo para
las funciones realizadas por el ordenador de bordo.

Descripción de las funciones de vigilancia y de
alerta del cuadro de instrumentos

Al descondenar las puertas con el telemando de
radiofrecuencia, al abrir una puerta o al poner el +
después de contacto, el cajetín central del habitáculo
pasa a ser activo, efectúa entonces la medida del nivel
de aceite y la retransmite al cuadro de instrumentos,
activándose entonces una temporización de un
minuto.

El cuadro de instrumentos controla el código del
telemando de radiofrecuencia y envía la orden al
cajetín central del habitáculo de abrir o cerrar las
puertas.

DESMONTAJE

Se prohíbe formalmente desmontar este cuadro de
instrumentos.

En caso de fallo, hay que sustituirlo.

NOTA: en caso de sustituir el cuadro de instrumentos,
es necesario configurarlo. Si no, la información de la
velocidad parpadeará mientras éste no sea
configurado.

Proceder a la sincronización de los telemandos.

La configuración del cuadro de instrumentos está
controlada por el Cajetín Central del Habitáculo

Con el contacto puesto y el motor sin girar:
– conectar el útil de diagnóstico,
– entrar en diagnóstico con el "cuadro de

instrumentos",

– consultar el menú "Configuración".

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos

83

83-4

Particularidad: Cuadro de instrumentos

El cuadro de instrumentos del Avantime es del tipo
multiplexado, va conectado al bus CAN del vehículo
de donde obtiene todas las informaciones útiles para
la visualización de los estados, fallo y velocidad en su
panel LCD.

NOTA: la recepción de la señal de los telemandos por
radiofrecuencia está asegurada por un cajetín
receptor situado entre el cuadro de instrumentos y el
altavoz izquierdo, las informaciones útiles al condenar
los abrientes, reconocimiento de los códigos
evolutivos están asegurados por el cajetín central del
habitáculo a través del bus CAN.

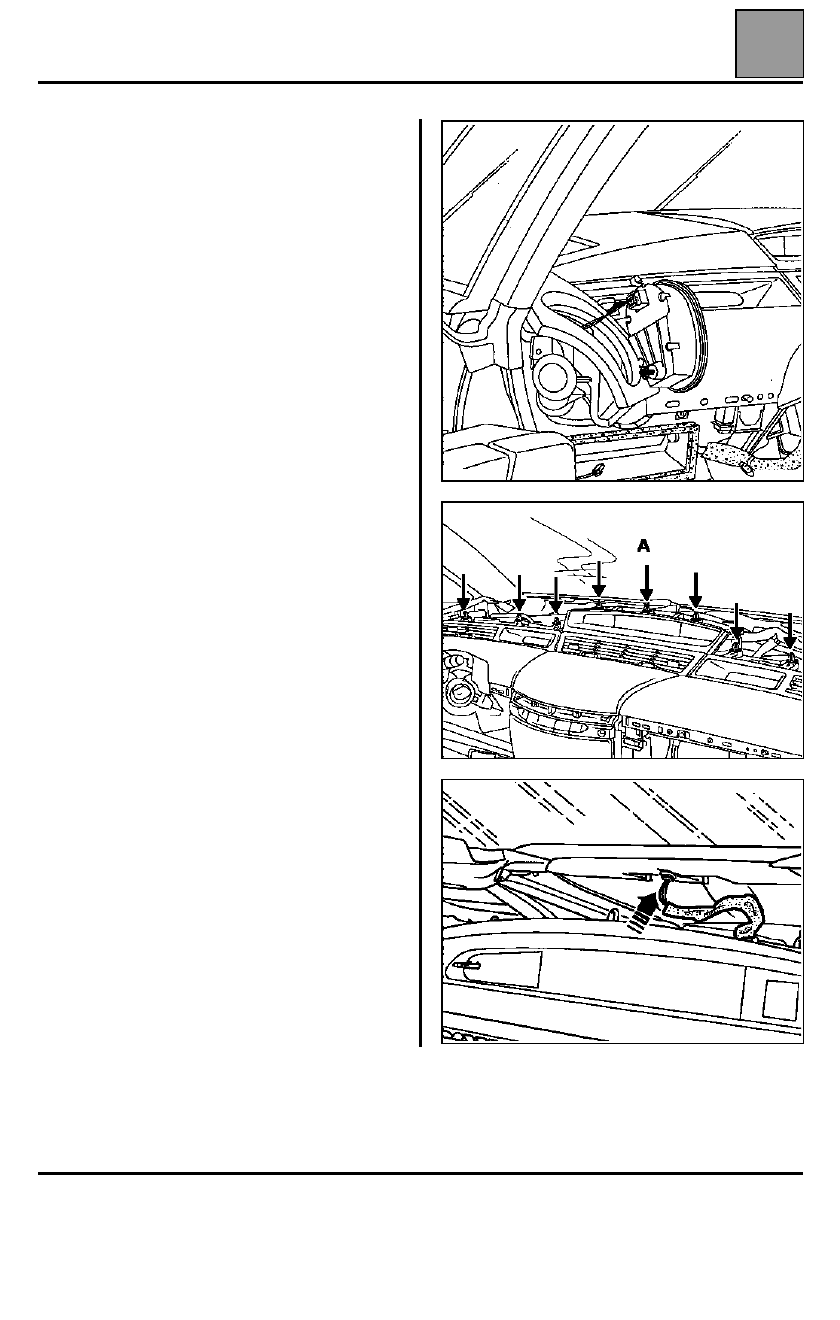

EXTRACCIÓN: Casquete del cuadro de instrumentos

OPERACIÓN

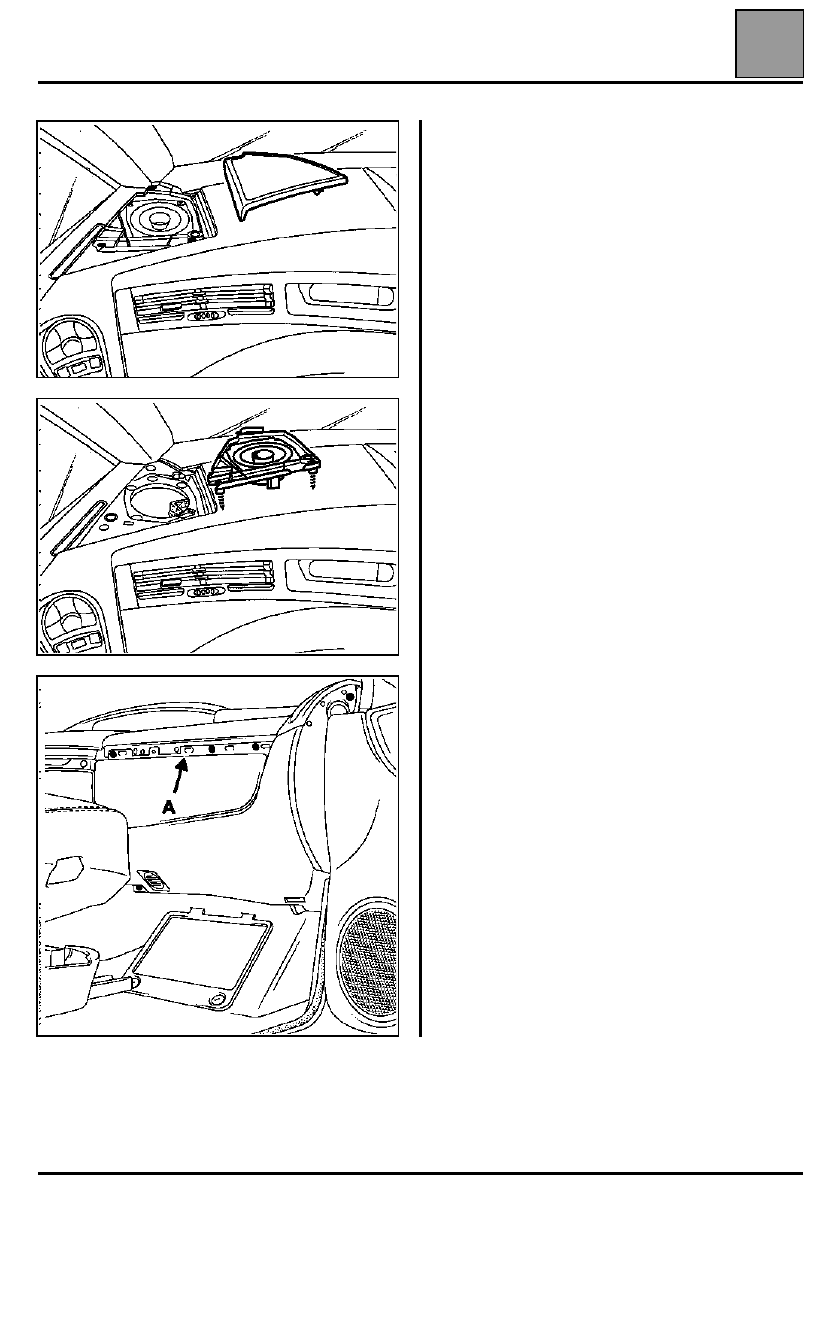

Soltar las rejillas de los altavoces con la mano, sin
herramientas, comenzando por la arista del lado del
deflector.

Aflojar las tres fijaciones de cada soporte de
altavoces.

Desconectar los altavoces y sacarlos.

Quitar el monograma "Airbag" (consultar el
capítulo 57).

Soltar todas las bandas de aluminio utilizando una
espátula ancha en (A).

Soltar el captador de insolación y desconectarlo.

Extraer el embellecedor del bombín de la guantera
central.

Extraer la parte inferior derecha del tablero de bordo
(seis tornillos torx de 20) y desconectar el lector de
CD del sistema CARMINAT (atención al cable de la
antena GPS).

Desconectar los conectores del altavoz CARMINAT e
iluminador de la consola (conector violeta).

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos

83

83-5

Extraer la parte inferior izquierda del tablero de bordo
(seis tornillos estrella de 20) y desconectar el
reostato de iluminación.

Extraer los mandos de climatización de la parte
izquierda y de la parte la derecha.

Levantar la tapa del piso, comenzando en el ángulo y
utilizando los orificios para el alojamiento de los
altavoces, tirar verticalmente para soltar las nuevas
fijaciones (A).

Sacar la parte superior del piso tirando de él hacia
atrás y liberando a la vez el conector del captador de
insolación.

Aflojar las cinco fijaciones y desconectar el cuadro de
instrumentos.

REPOSICIÓN

Verificar la presencia de los nuevos clips (A).

Operar en el sentido inverso de la extracción.

NOTA: no olvidarse el conector del captador de
insolación durante la reposición del tablero de bordo.
