CALEFACCIÓN

Cajetín de calefacción/repartidor

61

61-2

Cajetín de calefacción/repartidor

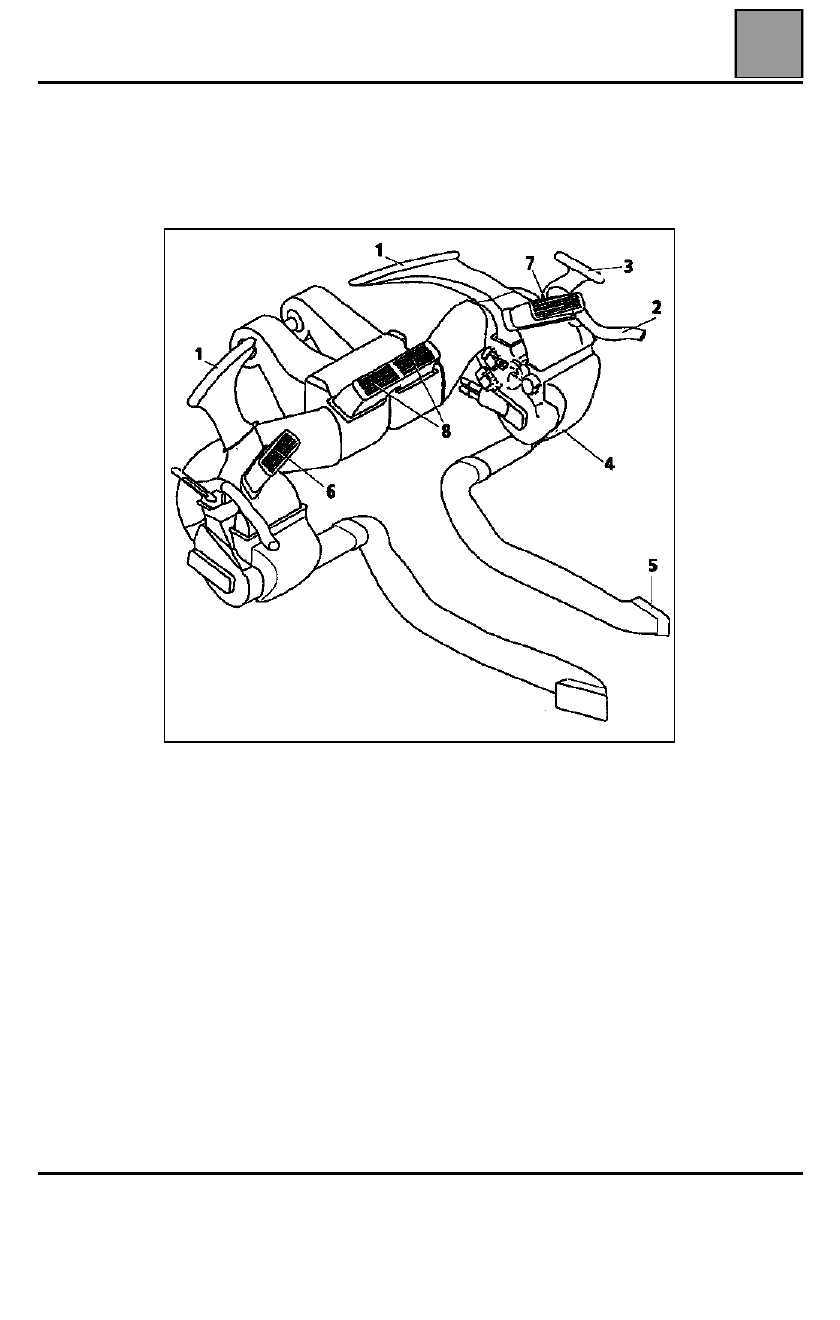

El aire propulsado por el motoventilador central es repartido entre las bocas
de desempañado del parabrisas (1), de los cristales laterales (2), de las
custodias delanteras (3), la calefacción de los pies delanteros (4), de los pies
traseros (5), de los aireadores laterales (6) y (7) y centrales (8) (estos últimos
suministran el aire que no pasa por los aerotermos).

CALEFACCIÓN

Aerotermos

61

61-3

Aerotermos

SUSTITUCIÓN DE LOS AEROTERMOS

Los aerotermos de origen son sustituidos por unas
piezas específicas de recambio, con cañas de agua
desmontables. Esta particularidad permite evitar el
recular el tablero de bordo para pasar las cañas a
través del salpicadero.

Descripción de la operación

EXTRACCIÓN

Desconectar la batería.

IMPERATIVO: Antes de sustituir los aerotermos,
aclarar a fondo el circuito de refrigeración
completo del vehículo según la Nota Técnica
3165A.

En el compartimiento del motor

Con el útil Mot. 1395-01, desbloquear los racores de
los aerotermos. Pulverizar teflón o un poco de aceite
en los extremos de los aerotermos para facilitar su
paso a través del salpicadero.

En el habitáculo

Extraer las consolas inferiores.

Consultar Manual de Reparación del AVANTIME
Capítulo 5 "Consolas inferiores".

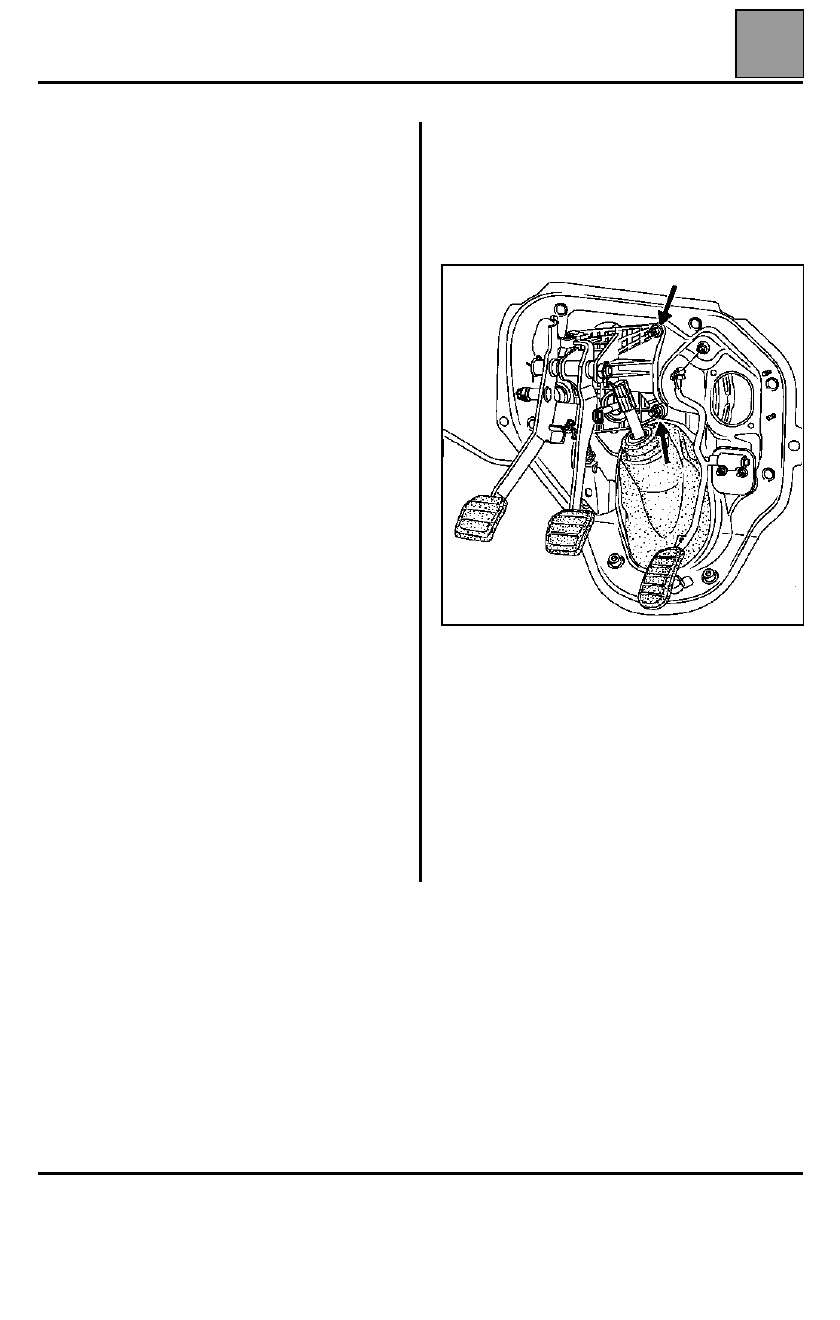

Desolidarizar la columna de dirección con la pinza
abatible.

Consultar el Manual de Reparación del ESPACE
Capítulo 37

Soltar la varilla de empuje del mando del embrague
del pedalier.

Desconectar los contactores de frenado y liberar la
pinza de empuje de la bomba de frenos.

Extraer el pedalier (4 tuercas).

CALEFACCIÓN

Aerotermos

61

61-4

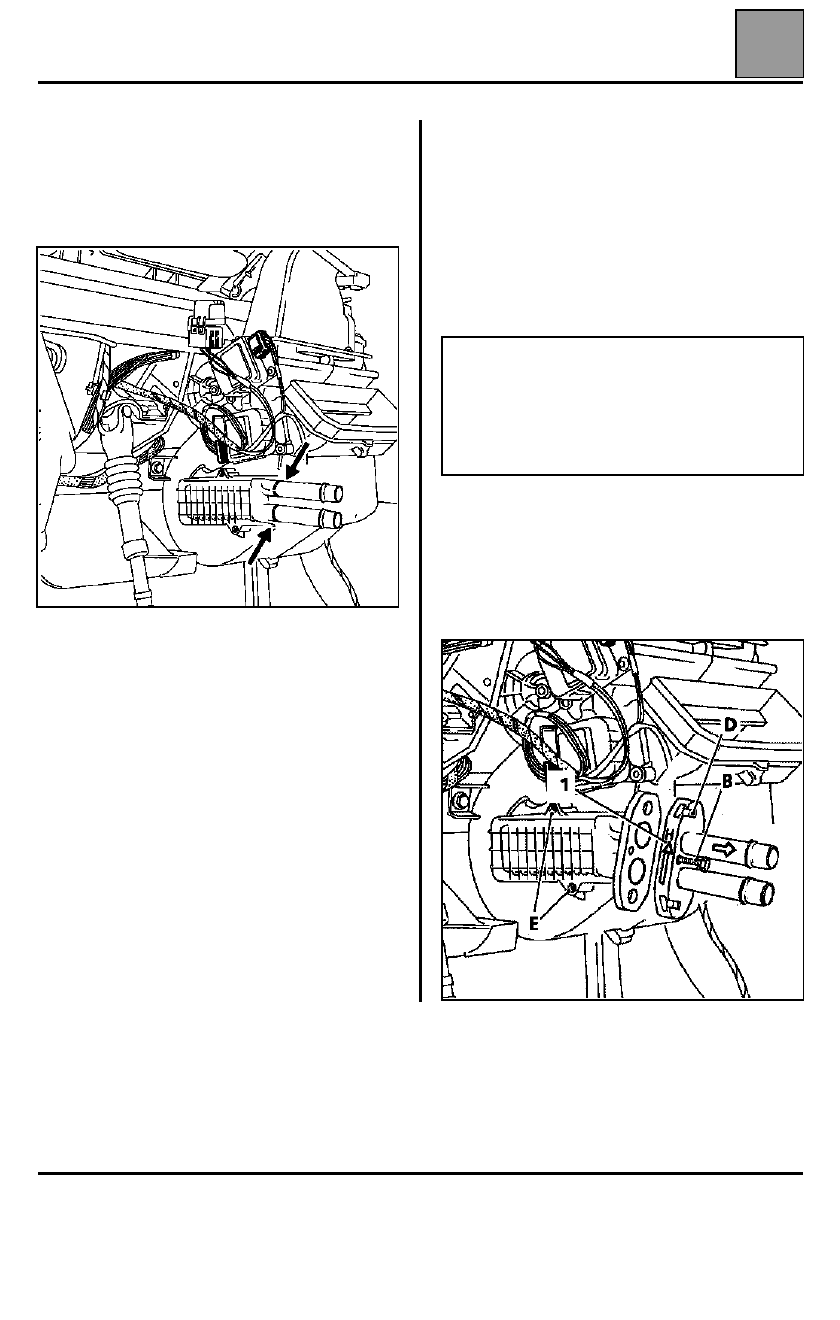

Proteger las moquetas de las cavidades del pie
delantero.

Serrar las cañas de los aerotermos antiguos al ras del
guarnecido del salpicadero (por ejemplo, con una hoja
de sierra montada en un útil neumático).

Sacar los aerotermos en primer lugar y los trozos de
las cañas a continuación.
Es necesario aflojar las tuercas de fijación de los
pasa-salpicaderos para facilitar el deslizamiento de las
cañas a través de éste. Si es necesario, aceitar las
cañas a partir del compartimiento del motor.

IMPORTANTE

Verificar el estado de los alojamientos de los
aerotermos y limpiarlos si es necesario (agua,
desechos varios...).

Limpiar la moqueta.

MONTAJE

Solamente hay un tipo de aerotermo con extremos
desmontables. La diferencia entre el lado izquierdo y
el derecho reside únicamente en la orientación del
extremo.
Colocar el tornillo (B) antes de nada en su alojamiento
sobre la caña desmontable así como las tuercas (D).
Engrasar los extremos de los aerotermos de recambio
para facilitar su paso e introducirlos a fondo a través
del salpicadero.

Montar los aerotermos en su alojamiento y atornillar
los tornillos (E).

Verificar la presencia de las juntas tóricas en el fondo
de las gargantas de los extremos y ensamblar las
bridas en los aerotermos tirando de ellas.

ATENCIÓN: marcar bien el sentido de introducción
de las bridas en el salpicadero. La identificación (1)
"H" para "la parte superior" se debe respetar
imperativamente en los dos aerotermos so pena de
imposibilitar la conexión de las cañas de los
aerotermos en caso de inversión. Ver dibujo
siguiente.

CALEFACCIÓN

Aerotermos

61

61-5

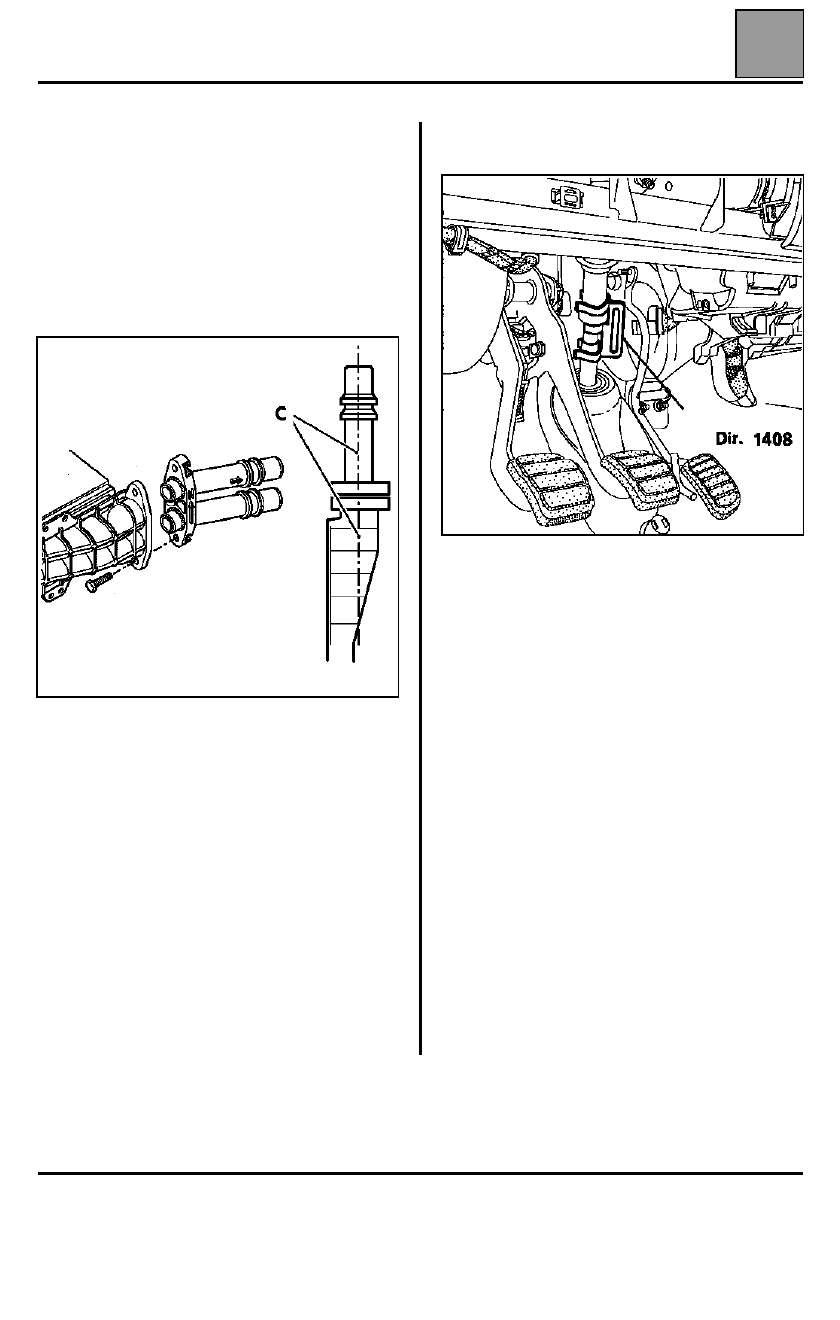

Para facilitar la operación de ensamblado:
– untar con jabón las juntas tóricas o el diámetro

interior antes de recibirlas,

– asegurarse del paralelismo en el sentido izquierda/

derecha de los dos ejes (C), si es necesario
haciendo una prueba sin juntas,

– colocar eventualmente las juntas tóricas

enjabonadas,

– a partir del compartimiento del motor, aflojar al

máximo los tabiques pasa-salpicadero y agitar las
cañas de izquierda a derecha hasta introducirlas.

IMPORTANTE: las cañas están correctamente
introducidas en el aerotermo cuando los planos de
junta de estas dos piezas están pegados sin
esfuerzo de apriete de los tornillos.

Colocar y apretar ligeramente los tornillos en las
tuercas (D).

Apretar sin exceso el tornillo (B) con una llave plana
de 5,5.

Apretar normalmente los tornillos de las tuercas (D).

Antes de montar, conectar el circuito de refrigeración,
llenar éste de líquido y ponerlo bajo presión en frío
para verificar la estanquidad.

Montaje en el sentido inverso de la extracción.

Reglaje de la columna de dirección: consultar el
Manual de Reparación 315 ESPACE Capítulo 36.
