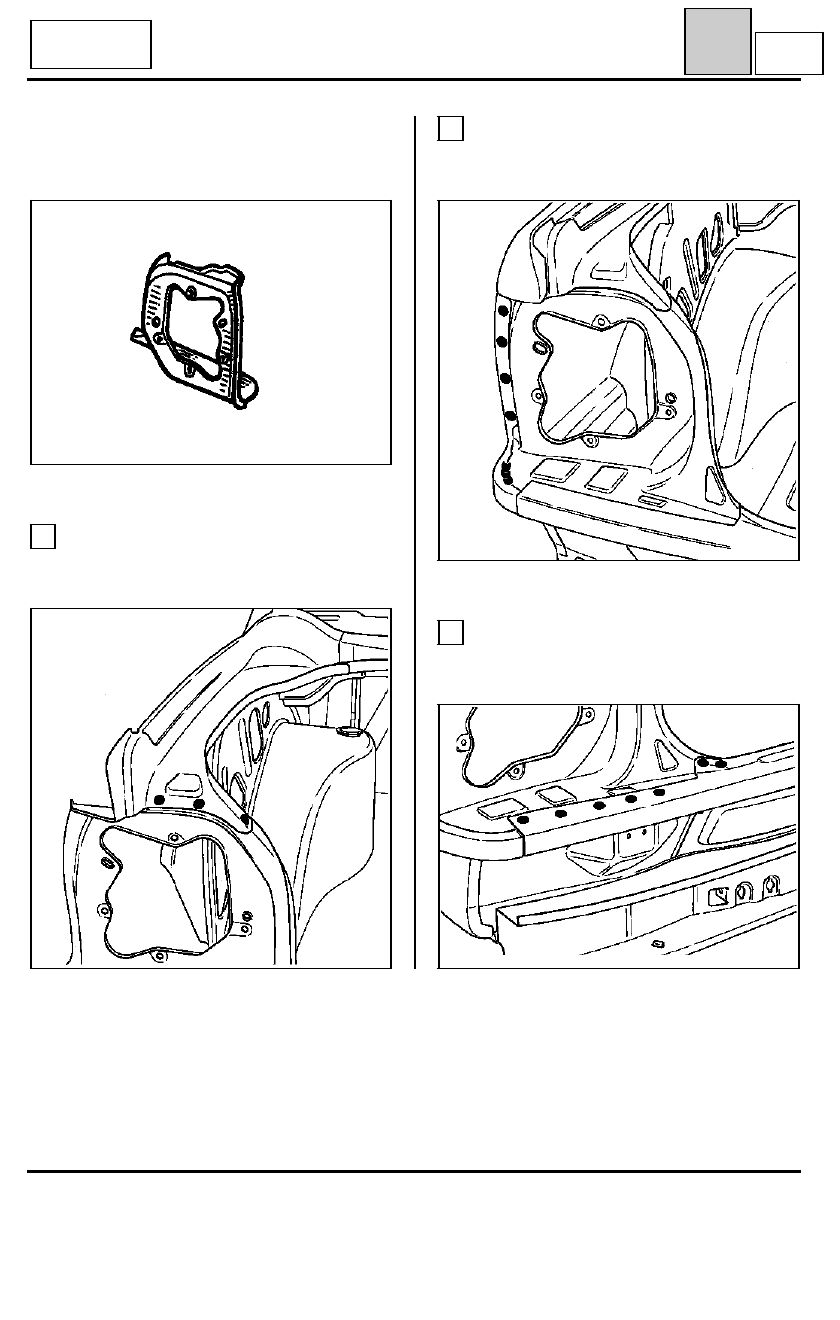

ESTRUCTURA SUPERIOR TRASERA

Chapa soporte de luces

44

93113S

L53

Chamade

2A

COMPOSICION DE LA PIEZA A.P.R.

Pieza sola

Recuerde : ver

44

-

2H

-3

Recuerde : ver

44

-

C

-5

Recuerde : ver

41

-

V

-1

UNION CON VIERTEAGUAS LATERAL

1

UNION CON PANEL LATERAL

2

UNION CON TRAVESAÑO DE FALDON

3

93101S

PRS4444

93125S

44-83

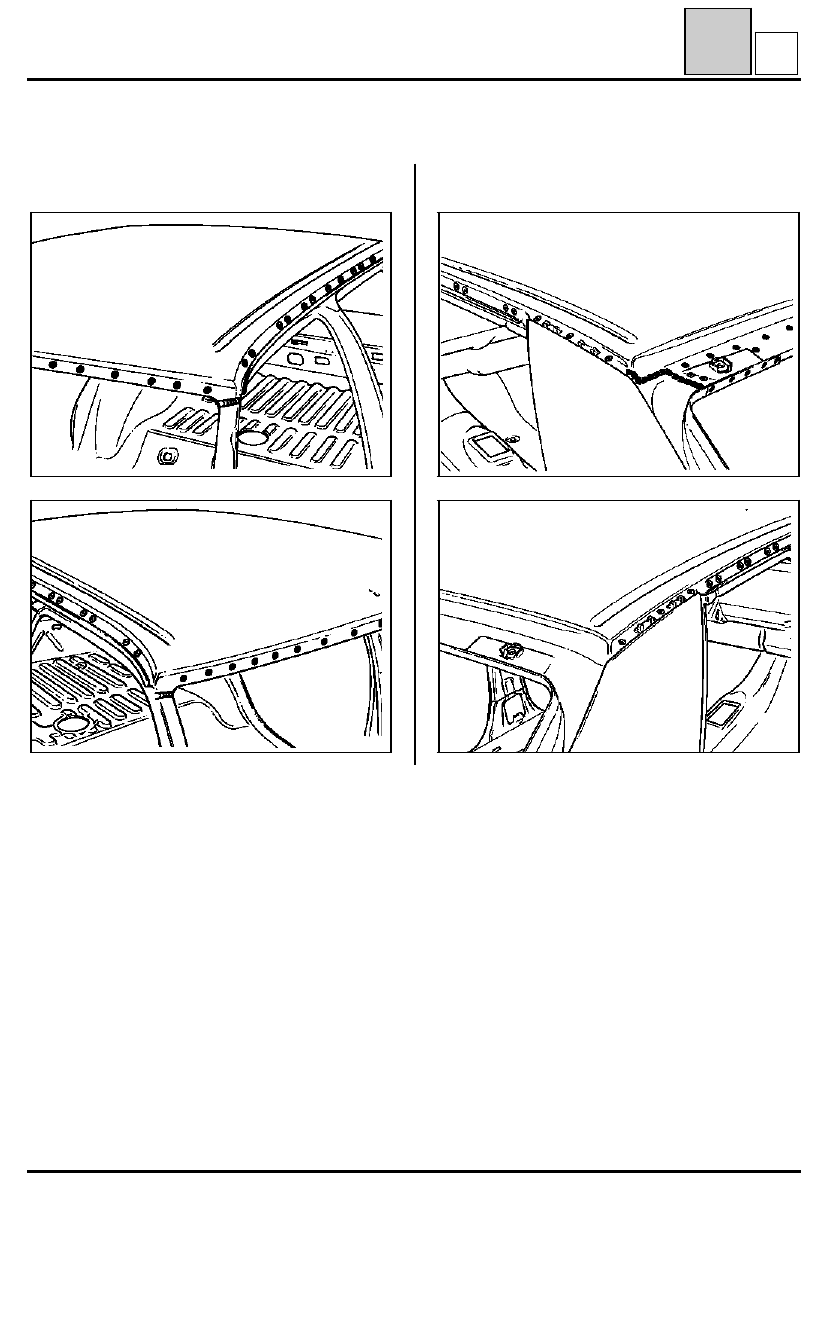

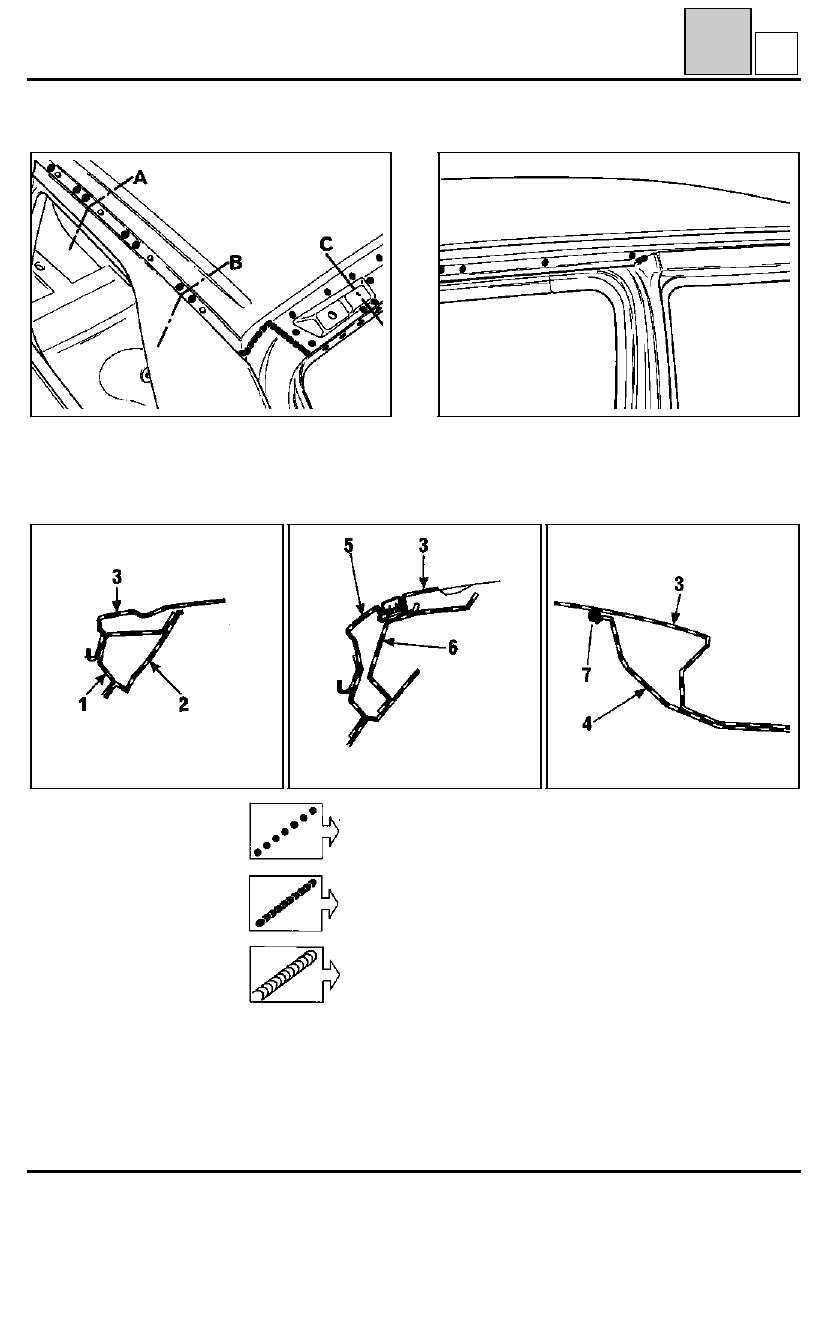

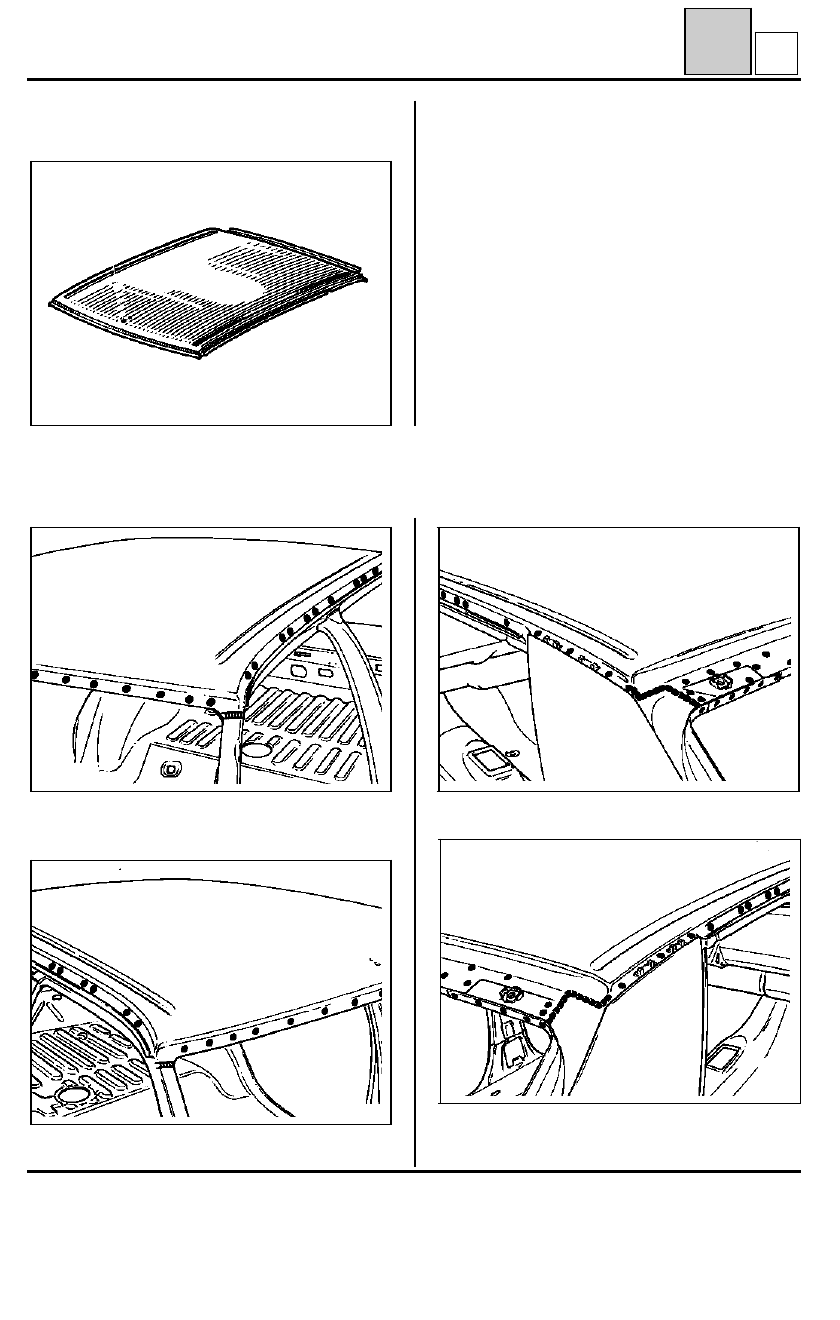

ALTO DE CAJA

Chapa de techo

La chapa de techo es suministrada desnuda, es de-
cir sin travesaño ni viga.

RECORTE - DESGRAPADO

45

A

PRS4501

DESVESTIDO

Extraer :
- los asientos,
- los guarnecidos interiores,
- el parabrisas,
- el portón.

PROTECCION

Proteger el interior mediante una funda resisten-
te a las proyecciones de soldadura y de esmerila-
do.

VEHICULOS 2 y 4 PUERTAS

VEHICULOS 4 PUERTAS

92607S

92609S

Techo : travesaño delantero - 13 puntos de
soldadura

92608-1S

Soldadura de origen

92610S

Techo : costado de caja - 14 puntos de soldadura

Techo : travesaño trasero - 40 puntos de
soldadura

45-1

ALTO DE CAJA

Chapa de techo

45

A

92611-1S

VEHICULO 2 PUERTAS

92612S

Techo : costado de caja - 14 puntos de soldadura

Soldadura de origen

Corte B

Corte C

Corte A

PRS4502

PRS4503

PRS4504

(1) Costado de caja
(2) Viga
(3) Chapa de techo
(4) Travesaño trasero
(5) Alto de custodia
(6) Refuerzo superior de custodia
(7) Masilla cola de estructura (uniones vigas y

techo, travesaños y techo)

Soldadura por puntos

Soldadura en cordón

Soldadura

45-2

ALTO DE CAJA

Chapa de techo

45

A

92609-1S

VEHICULOS 2 y 4 PUERTAS

Soldadura en reparación

VEHICULOS 4 PUERTAS

92607-1S

92610-1S

92608S

45-3
