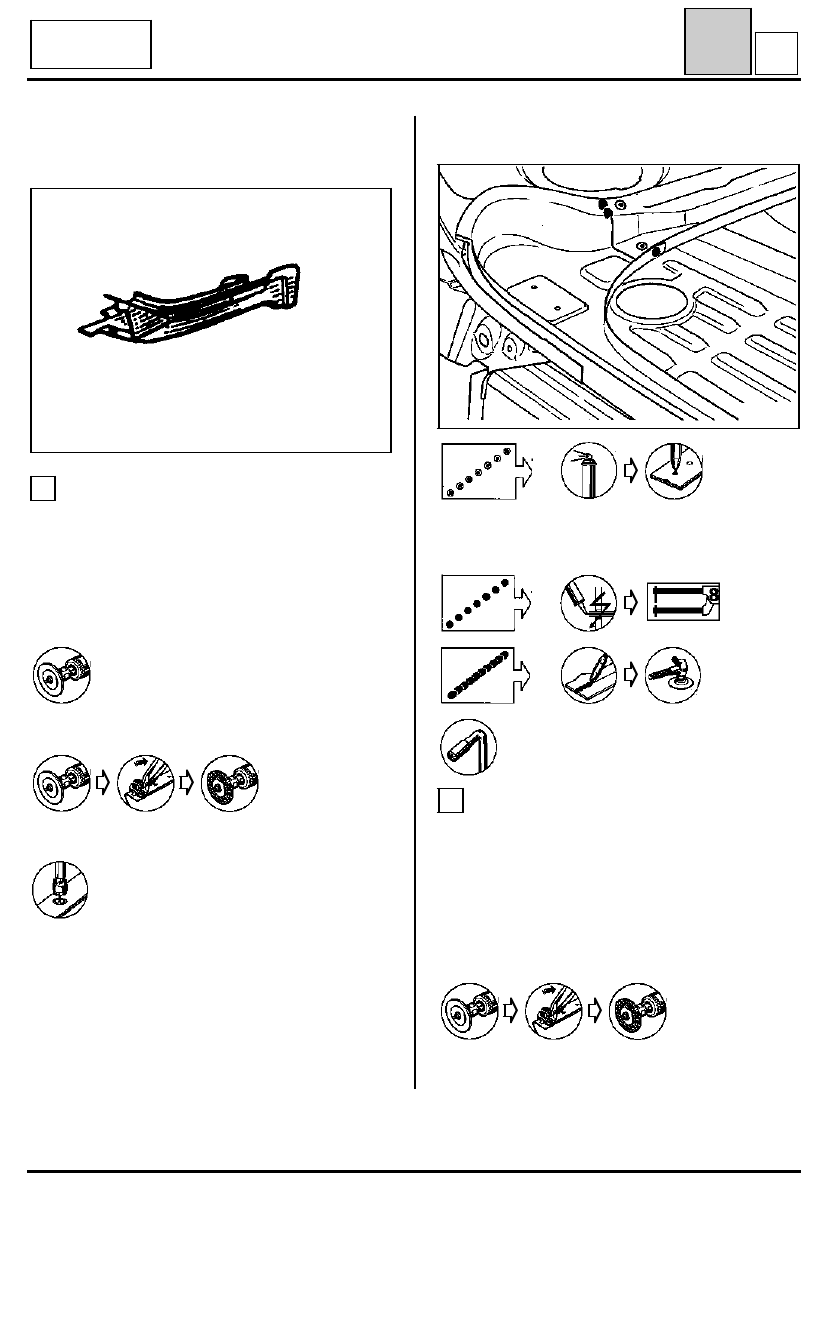

ESTRUCTURA SUPERIOR TRASERA

Vierteaguas lateral

44

Y

93103S

L53 Chamade
sauf Sportive

Soldadura

COMPOSICION DE LA PIEZA A.P.R.

Chapa sola

Espesor de las chapas (mm)

Vierteaguas lateral

0,87

Travesaño inferior de luneta trasera

0,67

Desgrapado

1 cordón MAG de 20 mm

1 punto de soldadura eléctrica

2 puntos de soldadura eléctrica

ver soldadura

1 punto de taponado en 3 espesores tras el
desgrapado con la broca de despuntar.

Espesor de las chapas (mm)

Vierteaguas lateral

0,87

Riostra soporte de enrollador

1,2

Forro de custodia

0,67

Desgrapado

11 puntos de soldadura eléctrica

UNION CON TABLETA TRASERA

1

UNION CON RIOSTRA SOPORTE
DE ENROLLADOR

2

PRS4440

44-75

ESTRUCTURA SUPERIOR TRASERA

Vierteaguas lateral

44

Y

93102S

L53 Chamade

salvo Deportivo

3 puntos de soldadura eléctrica

2 puntos en 3 espesores

Espesor de las chapas (mm)

Vierteaguas lateral

0,87

Chapa soporte de luces

0,67

Desgrapado

Soldadura

Soldadura

UNION CON CHAPA SOPORTE DE LUCES

3

93101S

44-76

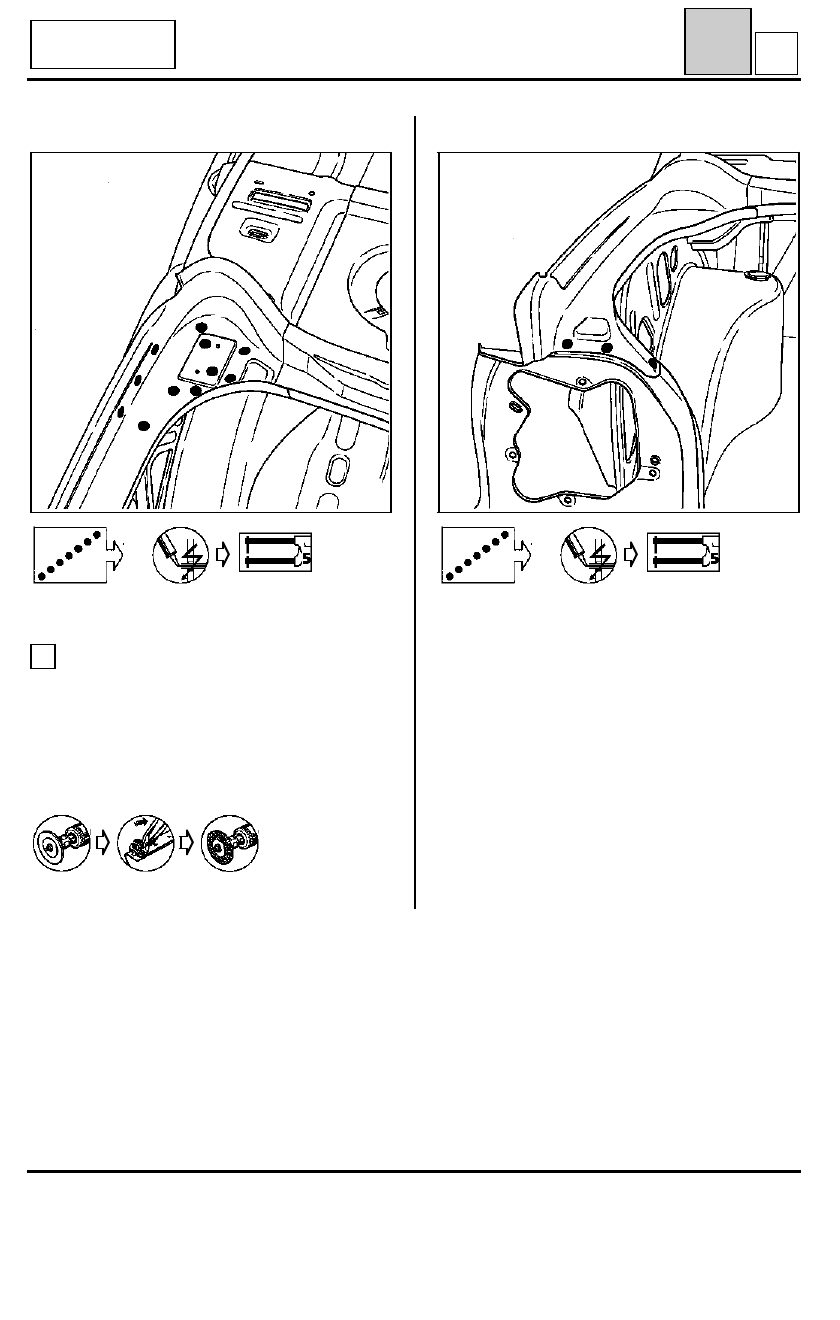

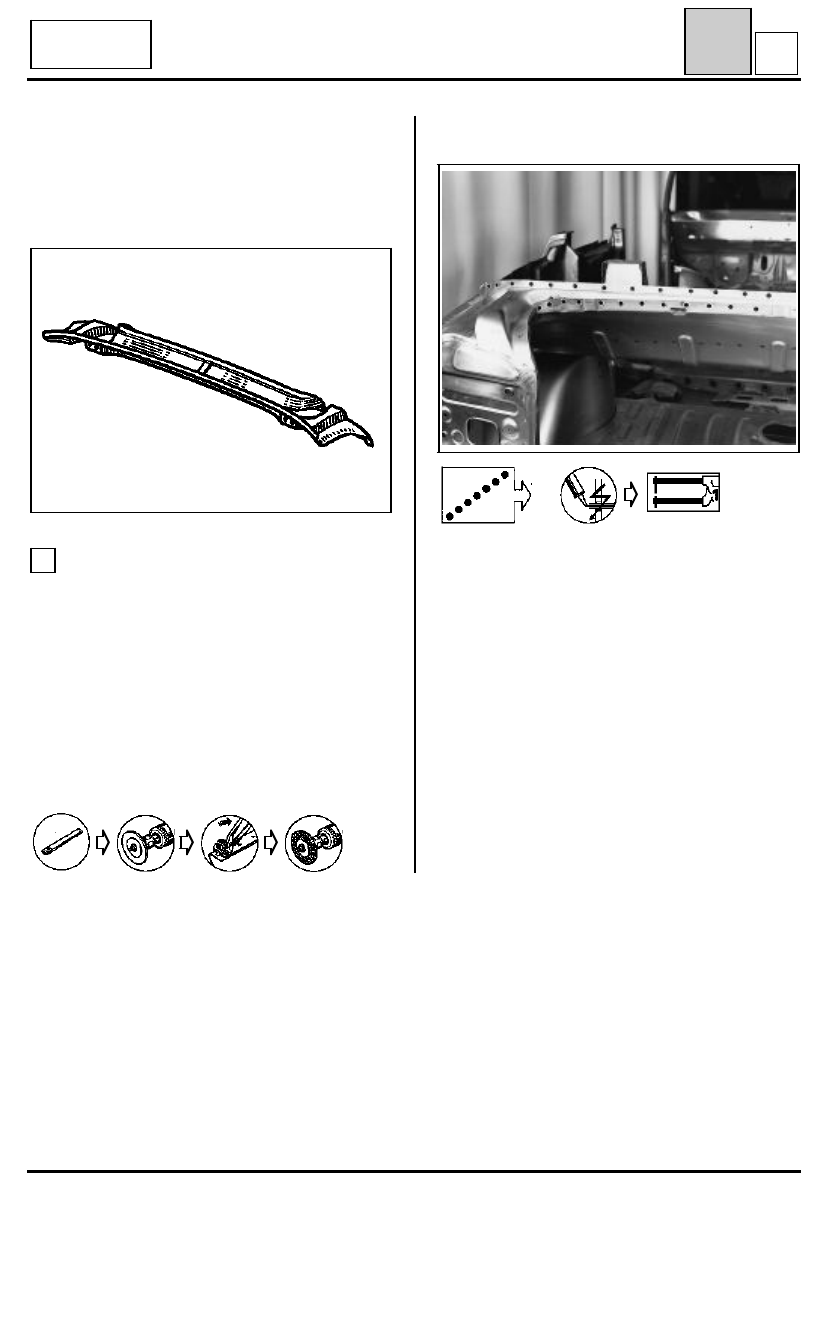

ESTRUCTURA SUPERIOR TRASERA

Vierteaguas de capot trasero

44

Z

D53

Cabriolet

COMPOSICION DE LA PIEZA A.P.R.

- Vierteaguas desnudo.
- Refuerzos de la cerradura del cubre-capota.
- Refuerzos de bisagra del capot trasero.

PRS4441

UNION CON TABIQUE TRASERO DE COFRE DE
CAPOTA Y CON TABIQUE DE COFRE

1

Espesor de las chapas (mm)

Tabique trasero

1,5

Tabique de fondo de cofre

0,7

Vierteaguas

1,0

Desgrapado

50 puntos de soldadura eléctrica.

Soldadura

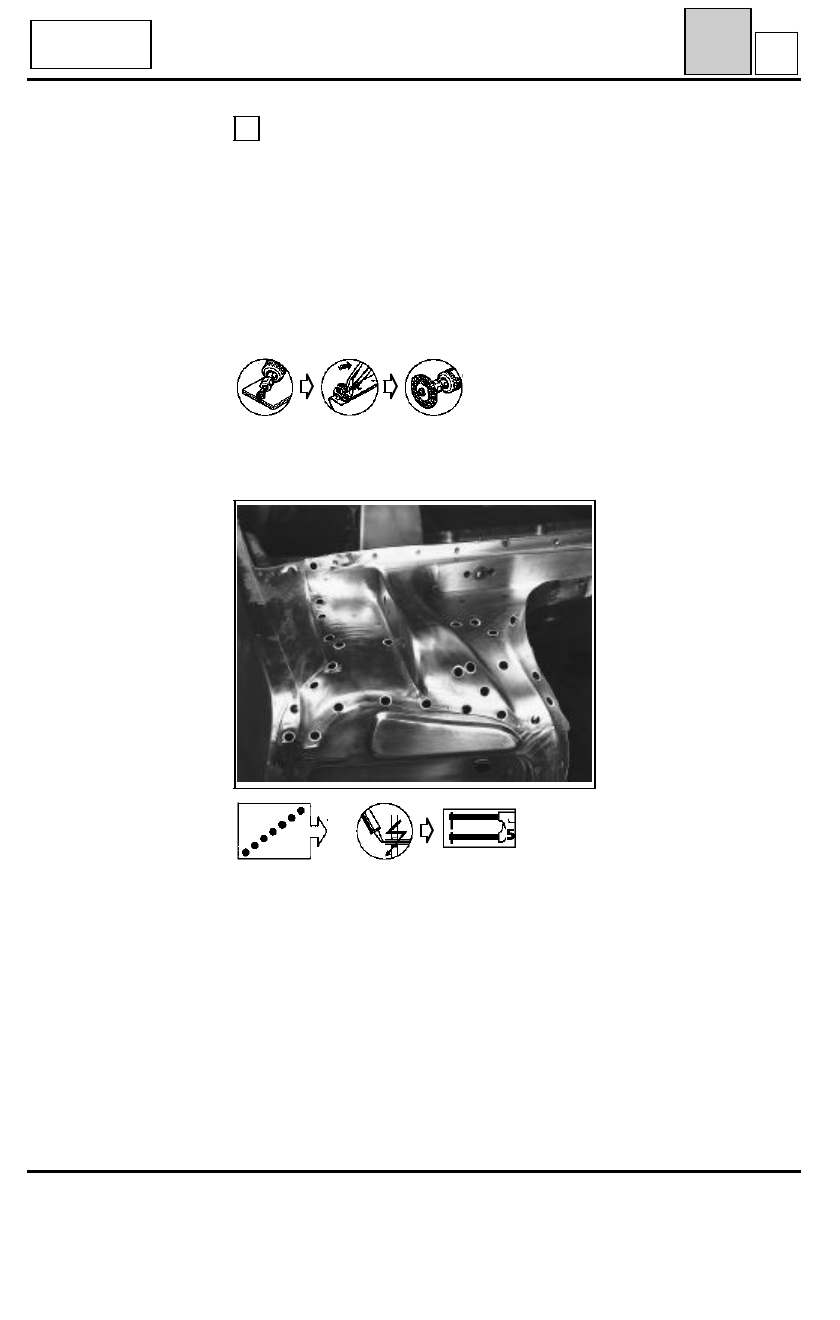

Photo page 44-21

44-77

ESTRUCTURA SUPERIOR TRASERA

Vierteaguas de capot trasero

44

Z

D53

Cabriolet

UNION CON PANEL DE ALETA Y SOPORTES DE
LUCES

1

Espesor de las chapas (mm)

Vierteaguas

1,0

Panel de aleta

0,88

Soporte de las luces

0,67

Desgrapado

54 puntos de soldadura eléctrica.

Soldadura

Photo page 44-22
