ESTRUCTURA SUPERIOR LATERAL

Bajo de caja ensamblado

43

L

D53

Cabrio

Ø D = 8 mm

Photo page 43-6

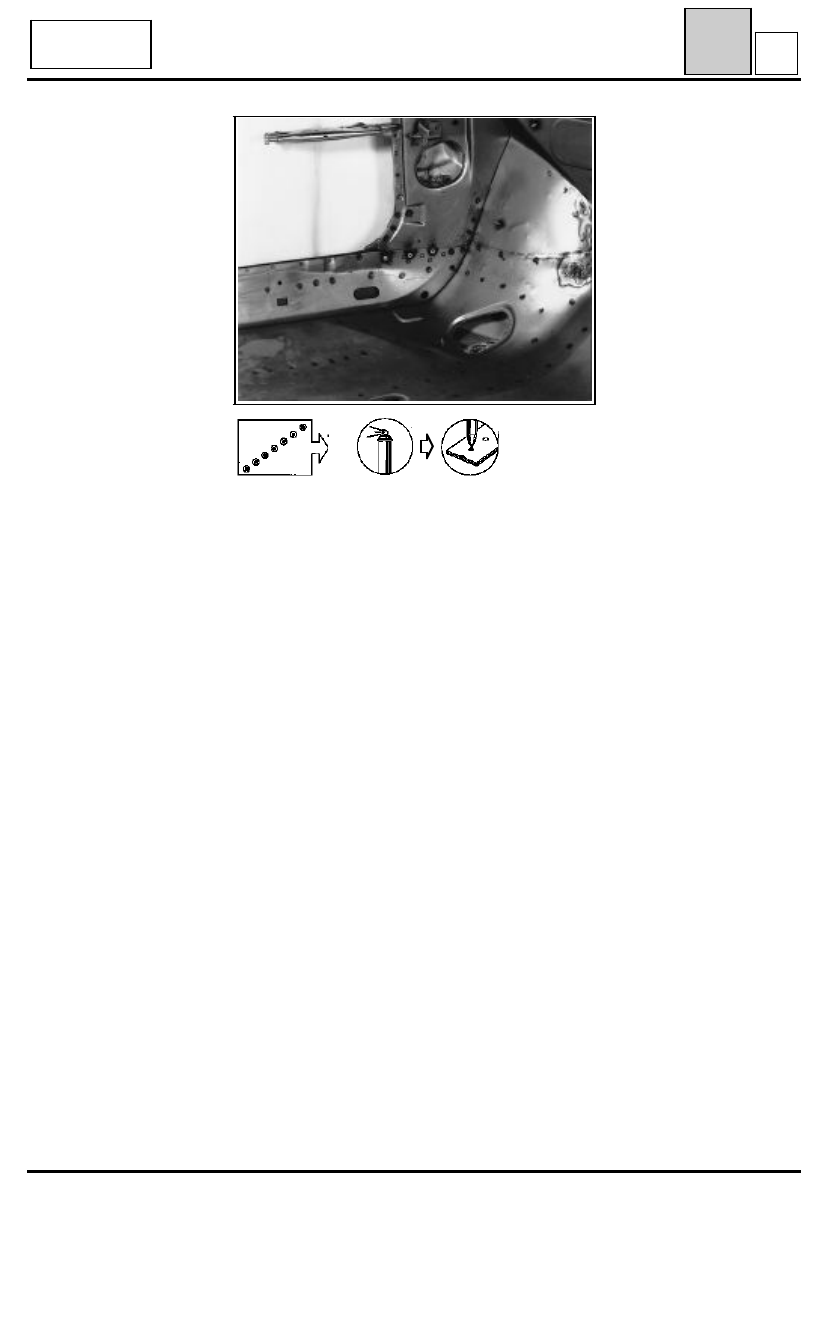

En la parte trasera, la unión inferior del bajo de
caja no se hará hasta no haber montado el panel
de aleta.

En la parte delantera, después de montar el pie.

Después de pintar y antes de guarnecer, efectuar
el tratamiento de los cuerpos huecos.

43-25

ESTRUCTURA SUPERIOR LATERAL

Bajo de caja

43

L

92764R1

B - C - L53

Deportivos

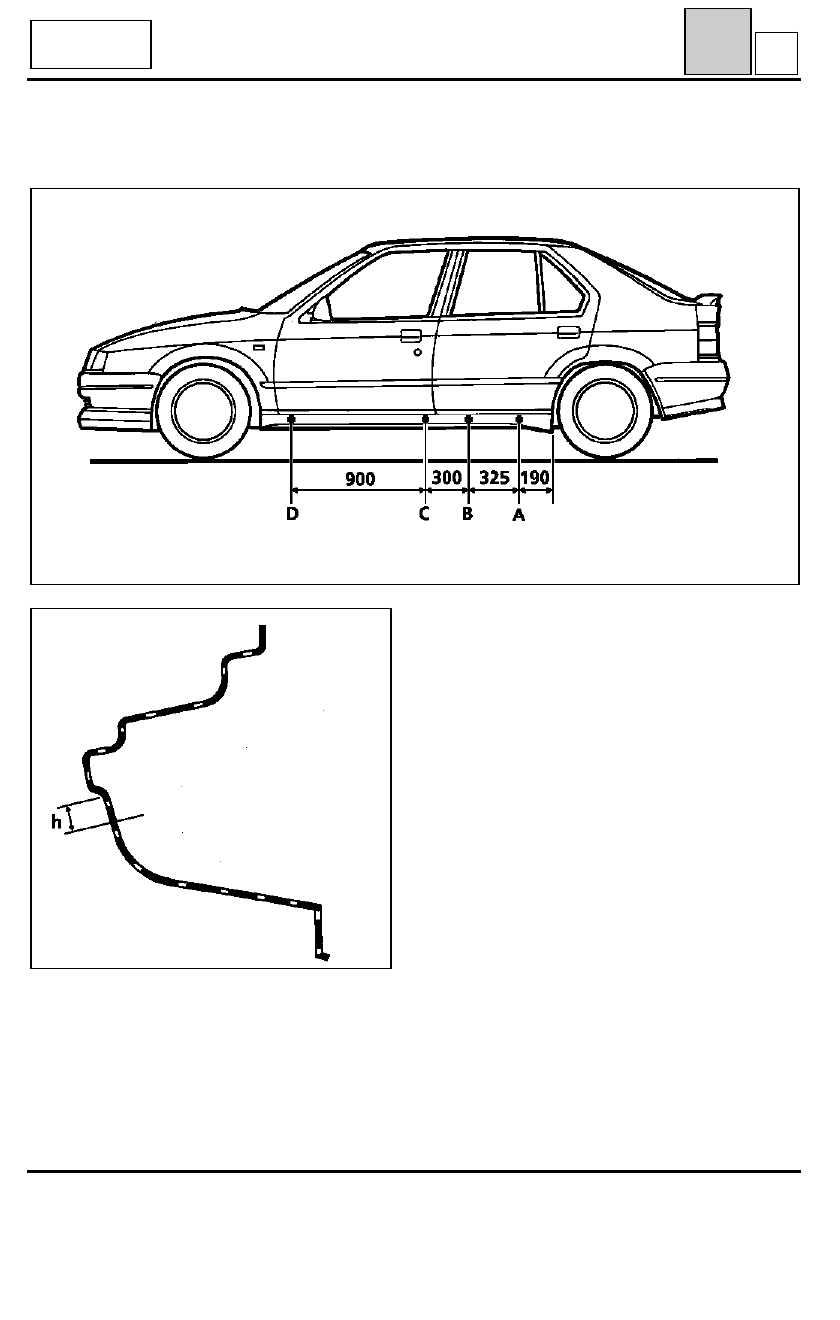

Mediante las cotas indicadas en los dibujos siguientes, trazar el emplazamiento de los 4 puntos de fijación A,
B, C y D. Las cotas son idénticas para B, C y L53.

92309R

Puntos :

A

h = 25 mm

B

h = 25 mm

C

h = 22 mm

D

h = 11 mm

Taladrar los orificios al Ø 6 mm.

Aplicar masilla de estanquidad en el borde de los orificios y colocar las grapas (3).

43-26

ESTRUCTURA SUPERIOR LATERAL

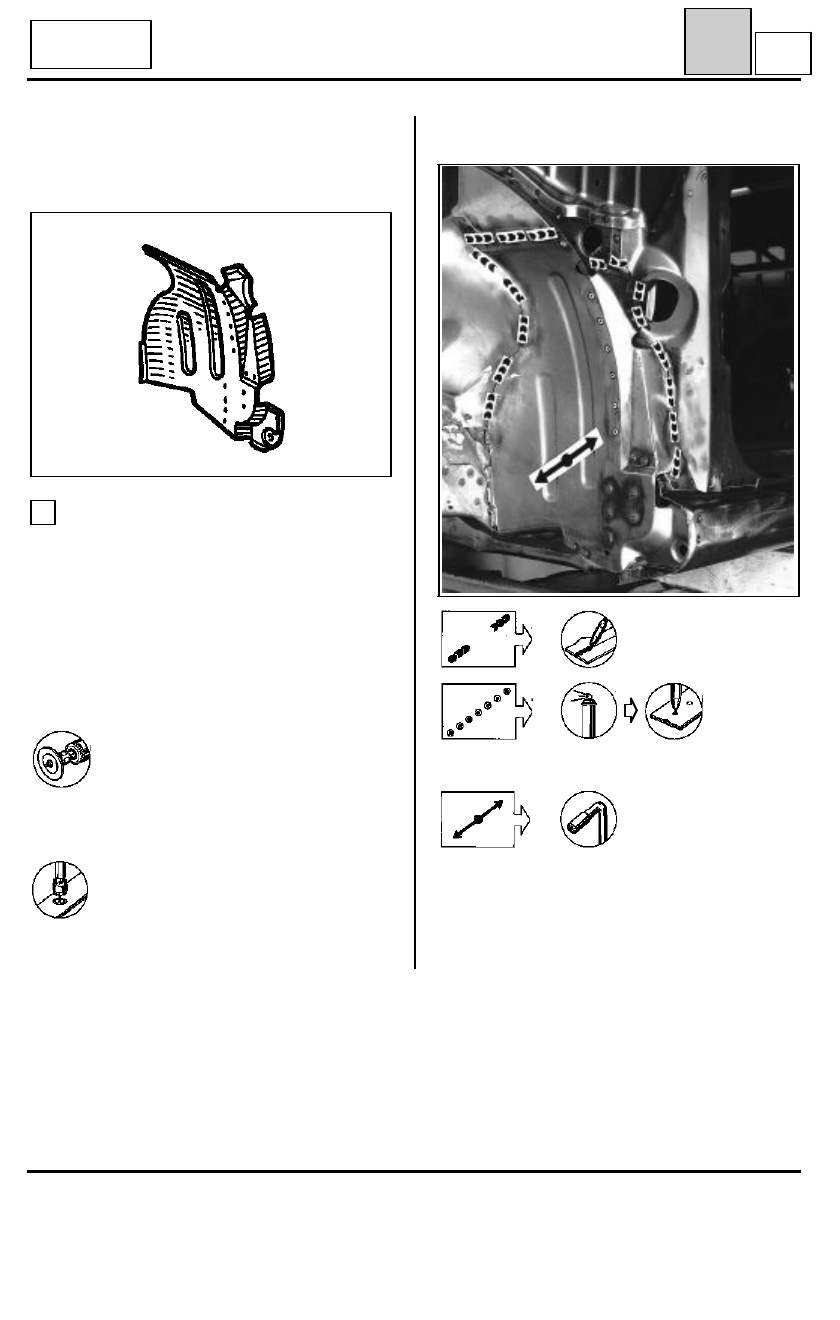

Refuerzo delantero del bajo de caja

43

M

PRS4302

COMPOSICION DE LA PIEZA A.P.R.

Pieza desnuda

D53

Cabrio

UNION CON PIE DELANTERO COSTADO DE
ALERO Y PASO DE RUEDA

1

Espesor de las chapas en (mm)

Refuerzo

1,5

Pie delantero

1,25

Costado de alero

0,97

Paso de rueda

0,7

Desgrapado

Soldadura

Photo page 43-7

Ø D = 8 mm

4 cordones MAG de 20 mm.
12 cordones MAG de 40 mm.

Después de pintar y antes de guarnecer, efectuar
el tratamiento de los cuerpos huecos.

7 puntos de taponado MAG.

43-27

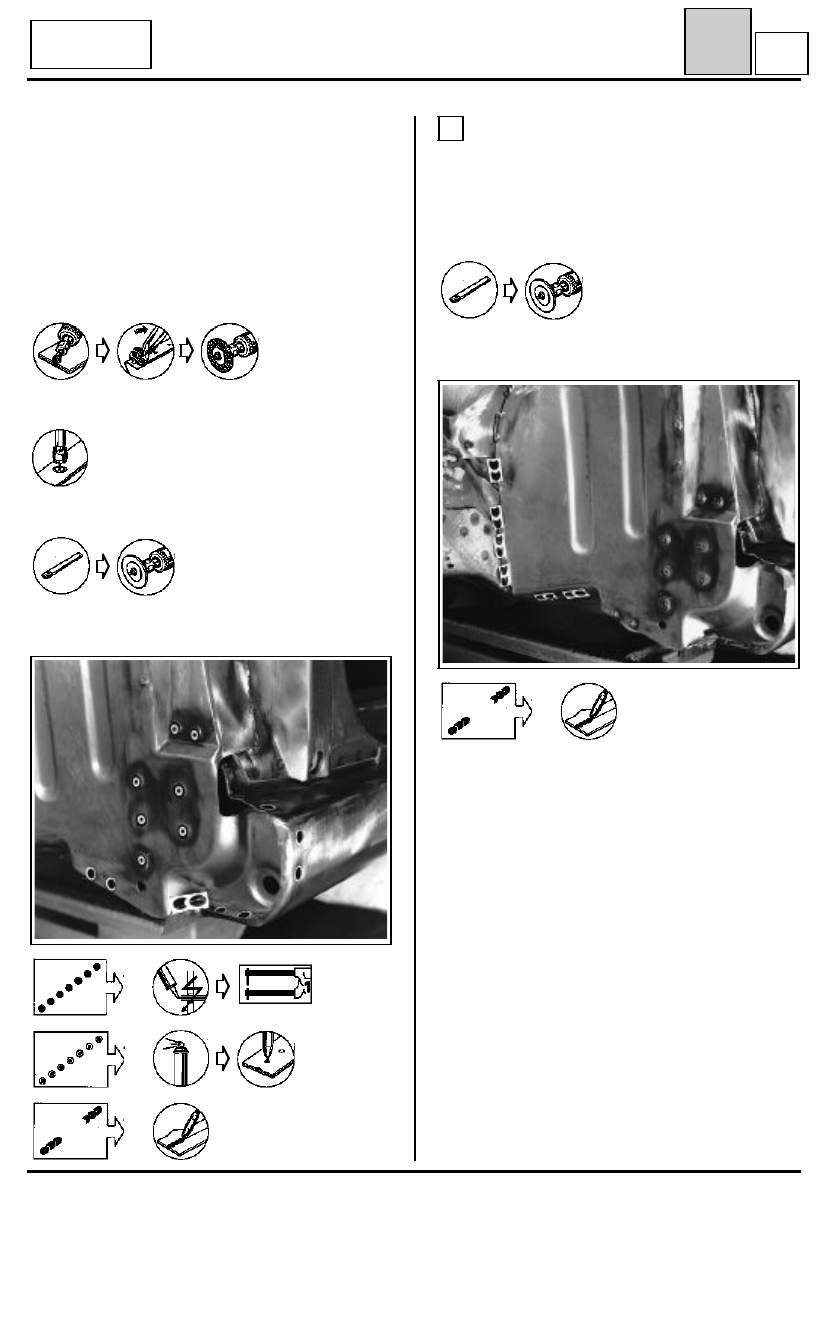

UNION CON PISO Y LARGUERO DELANTERO

Desgrapado

6 cordones de soldadura MAG de 30 mm.

Soldadura

ESTRUCTURA SUPERIOR LATERAL

Refuerzo delantero del bajo de caja

43

M

D53

Cabrio

Ø D = 8 mm

3

Photo page 43-8

Photo page 43-8

UNION CON EL BAJO DE CAJA

Espesor de las chapas en (mm)

Refuerzo

1,5

Bajo de caja

1,5

Desgrapado

7 puntos de soldadura eléctrica.

7 puntos de taponado MAG.

1 cordón MAG de 30 mm.

Soldadura

43-28
