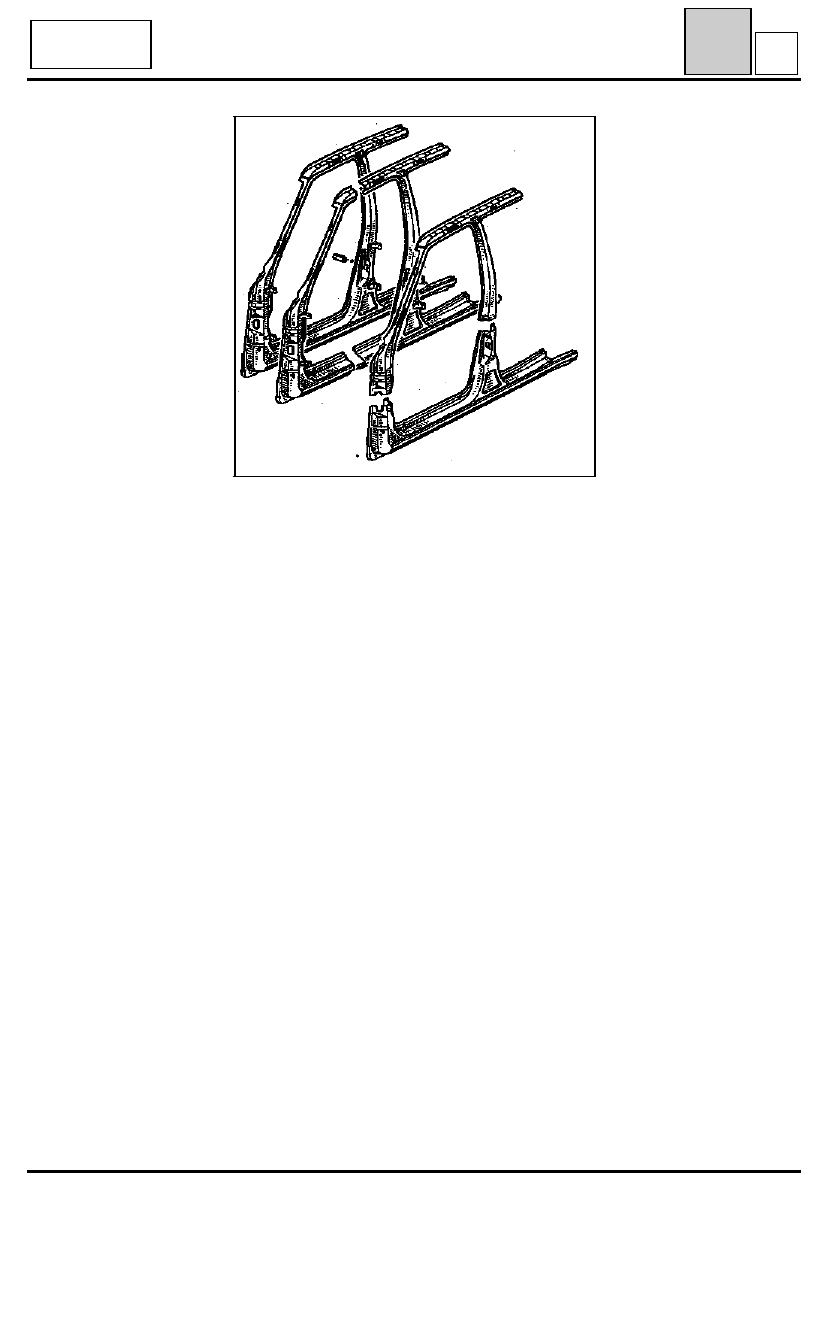

ESTRUCTURA SUPERIOR LATERAL

Costado de caja

Estas piezas están concernidas por la modificación
de la moldura del bajo de caja. Serán suministra-
das por el A.P.R. con las dos filas de fijación del ti-
po fase II.

Al sustituir una de ellas, en un vehículo fase I, será
necesario, antes de aplicar la masilla anti-
gravillonado, taponar los orificios de la fila infe-
rior mediante pastillas auto-adhesivas disponibles
en el A.P.R. (ver P.R.).

NOTA

: esta solución se viene aplicando con anti-

cipación en los vehículos de serie.

43

J

PRS4308

TODOS TIPOS

Fase I

43-21

ESTRUCTURA SUPERIOR LATERAL

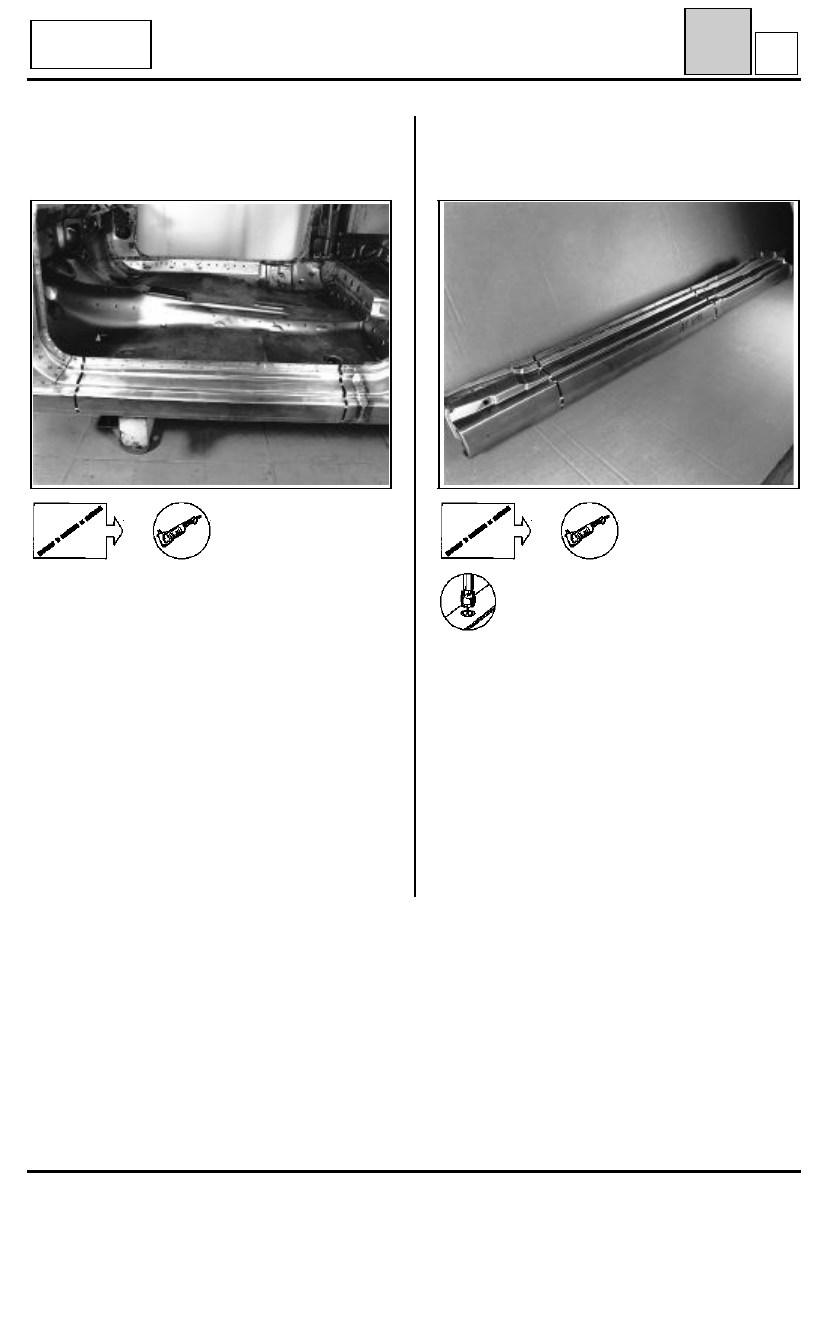

Bajo de caja parcial

43

K

Photo page 43-3

Photo page 43-3

D53

Cabrio

COMPOSICION DE LA PIEZA A.P.R.

- Pieza desnuda

Desgrapado

Antes de efectuar el corte del bajo de caja en el
vehículo, es necesario desgrapar los puntos de
soldadura eléctrica en la unión del bajo de caja
con su tabique longitudinal.

El número de puntos a desgrapar estará en
función de la longitud del corte parcial.

En la pieza nueva, hacer unos taladros de diáme-
tro 6,5 mm en el lugar del ensamble con el
tabique longitudinal.

Soldadura

- Dar unos puntos de taponado para la unión con

el tabique.

- Unos puntos de soldadura eléctrica para la

unión con el cierre del bajo de caja.

- Unos cordones de cadeneta en los extremos del

corte parcial.

Para mayor información, ver el párrafo anterior.

43-22

UNION CON PIE DELANTERO

Consultar el capítulo : 43 - D - 2

Nota :

Si el pie delantero no está estropeado, será

preferible proceder a un corte parcial del bajo de
caja, para ello, es necesario consultar el capítulo :
43 - K

.

UNION CON EL CIERRE

Espesor de las chapas en (mm)

Bajo de caja

1,5

Cierre del bajo de caja

1,5

Refuerzo del cierre

1,5

Larguero lateral

1,5

Desgrapado

62 puntos de soldadura eléctrica.
   3 puntos de soldadura MAG

ESTRUCTURA SUPERIOR LATERAL

Bajo de caja ensamblado

43

L

PRS4307

D53

Cabrio

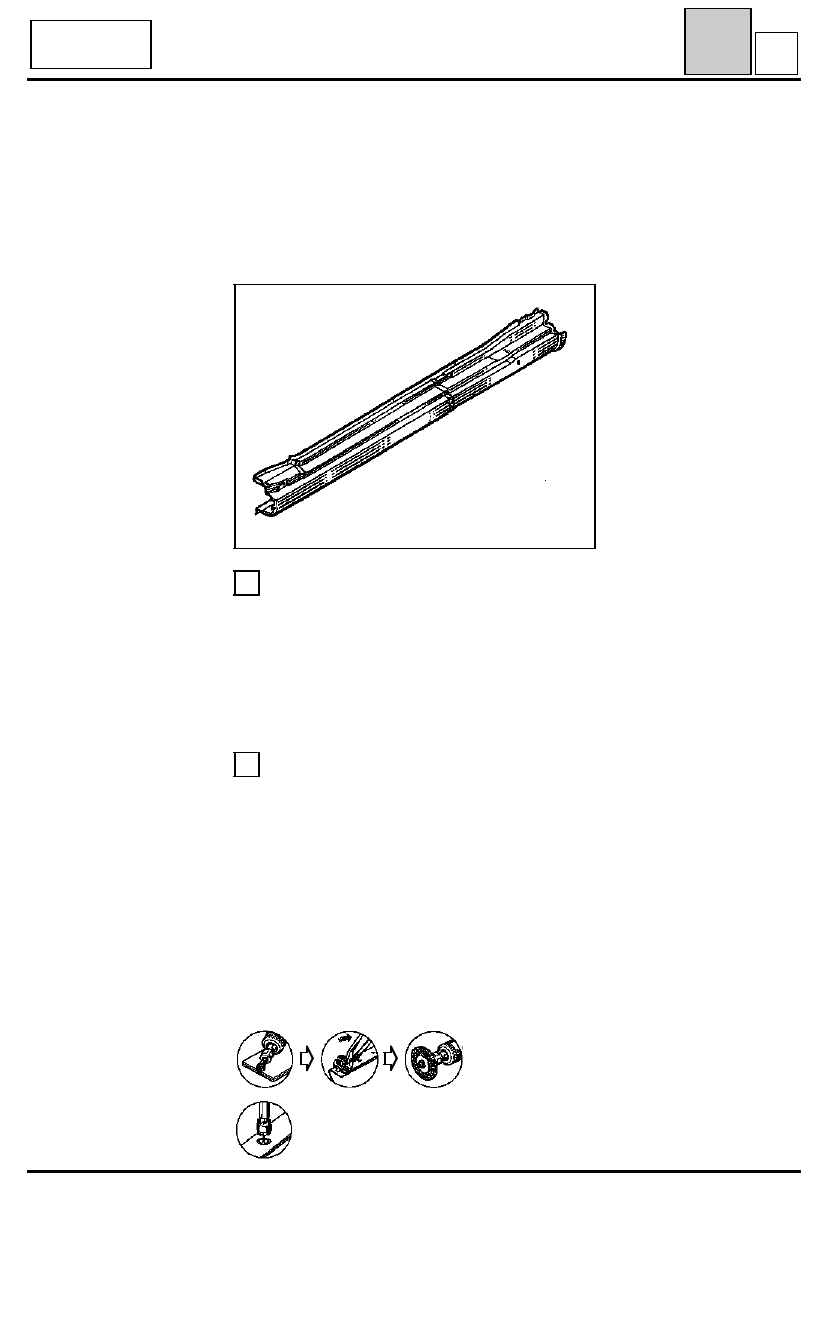

Esta operación no se puede realizar más que tras
la extracción del pie delantero y del panel de
aleta.

COMPOSICION DE LA PIEZA A.P.R.

- Bajo de caja.
- Tabique longitudinal.

1

2

43-23

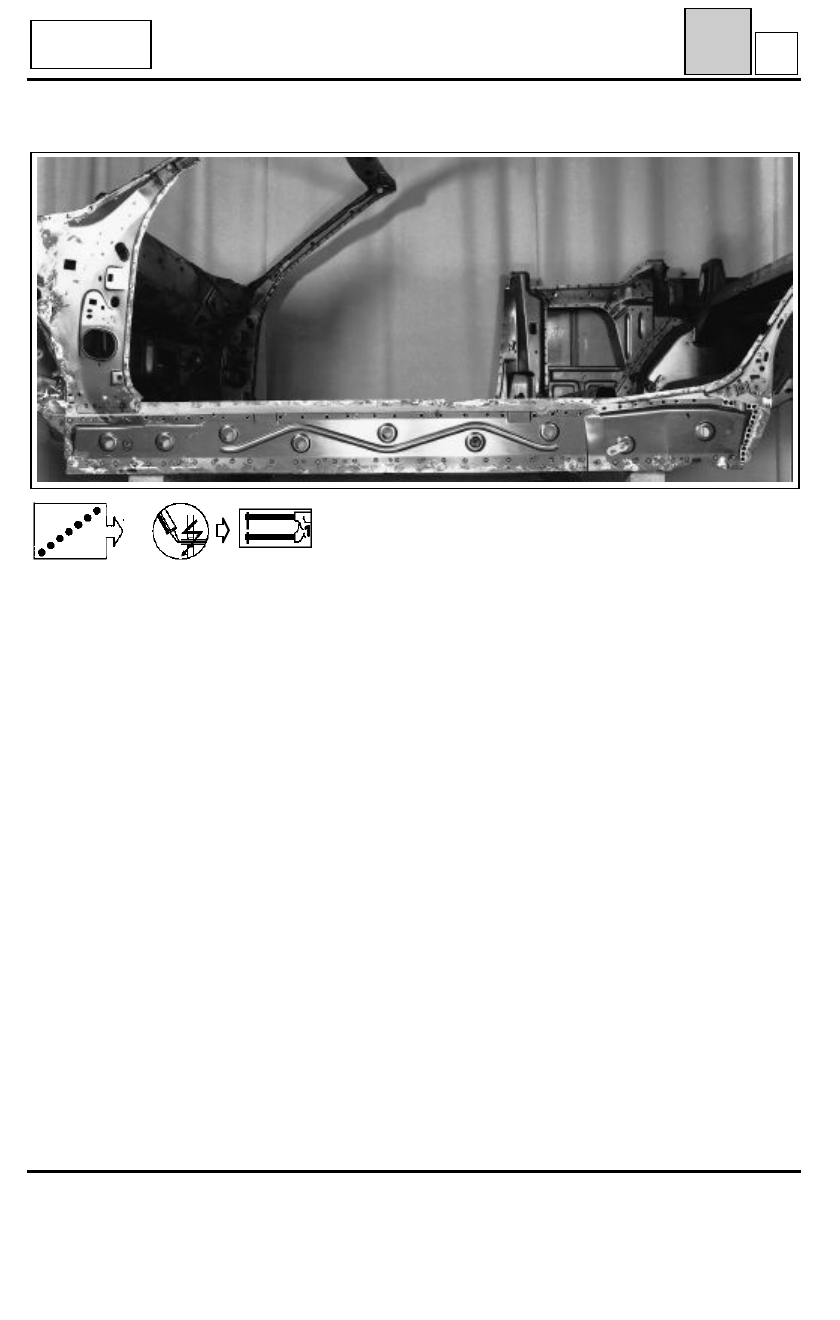

ESTRUCTURA SUPERIOR LATERAL

Bajo de caja ensamblado

43

L

Soldadura

D53

Cabrio

Photo page 43-5

43-24
