Renault 19. Manual - parte 56





ELEMENTOS PORTADORES DELANTEROS

Brazo inferior

SUSTITUCION

Para conservar el centrado de los cojinetes con res-
pecto al eje del brazo, se deben sustituir uno des-
pués del otro.

Sacar con la prensa uno sólo de los cojinetes des-
gastados, utilizando un tubo de diámetro exterior
44 mm

.

Montar un nuevo cojinete para obtener :

la cota A = 147

±

 0,5 mm

.

Sacar con la prensa el segundo cojinete y proceder
de la misma forma que antes para conservar :

la cota A = 147

±

 0,5 mm

.

REPOSICION

Nota : asegurarse de la presencia de la arandela
de plástico A de protección en el eje de la rótula
inferior.

Colocar :
-

el brazo,

-

los dos bulones (3) sin apretarlos,

-

el eje de la rótula del porta-manguetas y apre-
tar la tuerca (2) de la chaveta al par.

Con el vehículo sobre sus ruedas :

Volver a montar la barra estabilizadora sin blo-
quear los apoyos.

Hacer trabajar la suspensión y apretar las tuercas
de fijación del brazo y del apoyo de la barra esta-
bilizadora a los pares preconizados (posición de
apriete : en vacío).

Cojinetes elásticos del brazo inferior

31

90404R1

31-5

ELEMENTOS PORTADORES DELANTEROS

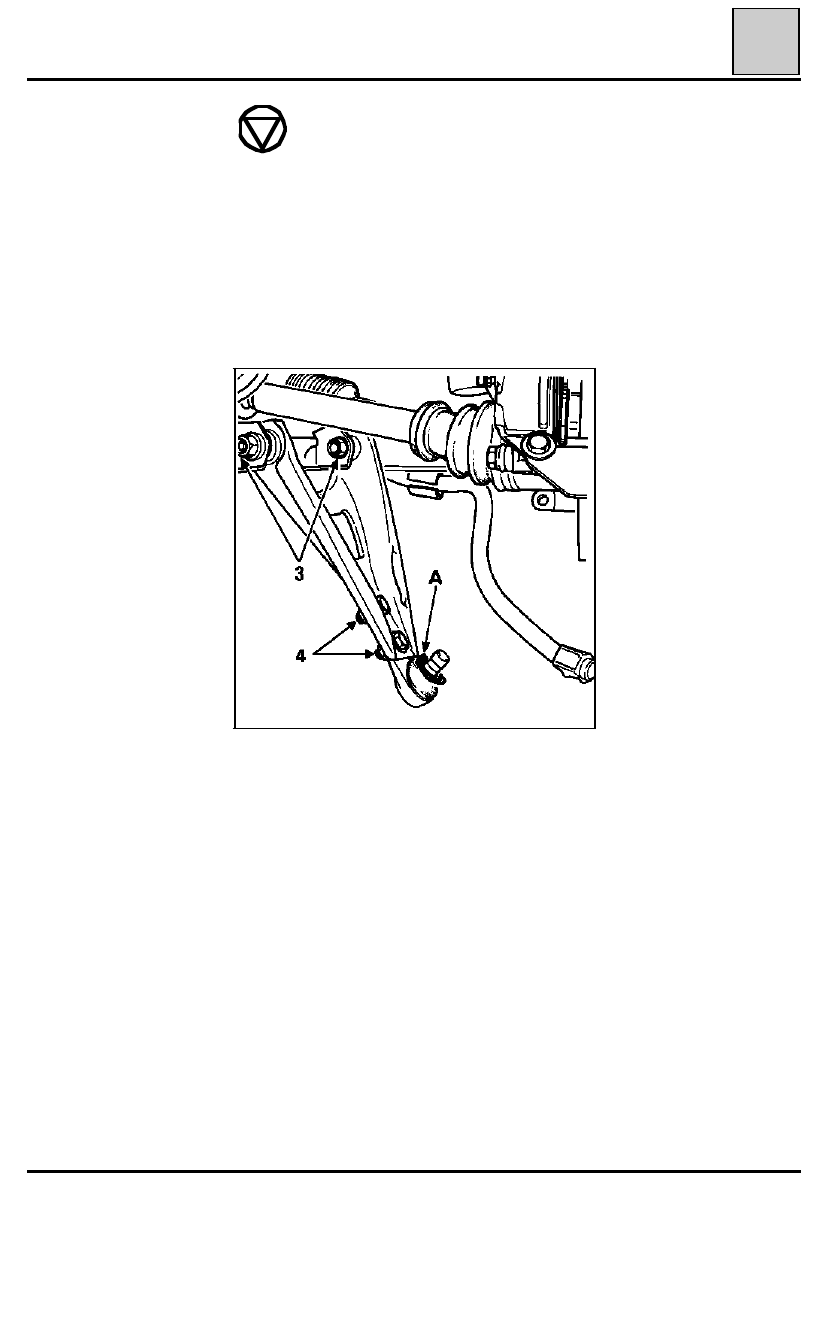

Rótula del brazo inferior

DESMONTAJE

En caso de deterioro del fuelle, es imperativo sus-
tituir la rótula completa.

Proceder de la misma forma que para la extrac-
ción del brazo inferior.

Aflojar sin retirar los dos bulones de fijación (3)
que fijan el brazo a la cuna.

Extraer :

-

 los dos bulones (4) de fijación de la rótula ,

-

 la rótula.

MONTAJE

Nota : asegurarse de la presencia de la arandela
de plástico A de protección en el eje de la rótula
inferior.

Colocar la rótula y apretar sus fijaciones al par.

Proceder a continuación del mismo modo que
para la reposición del brazo inferior.

31

85875R1

31-6

81 589

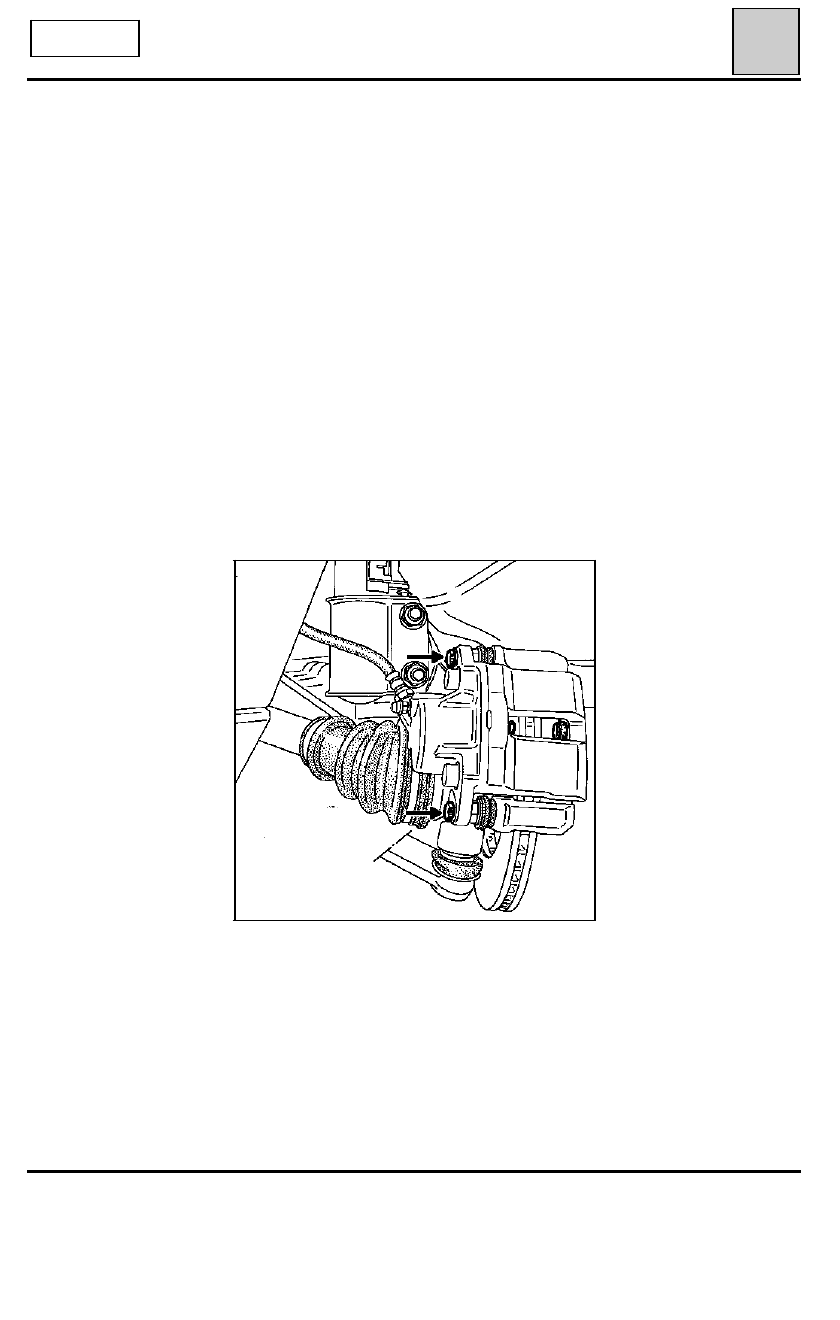

ELEMENTOS PORTADORES DELANTEROS

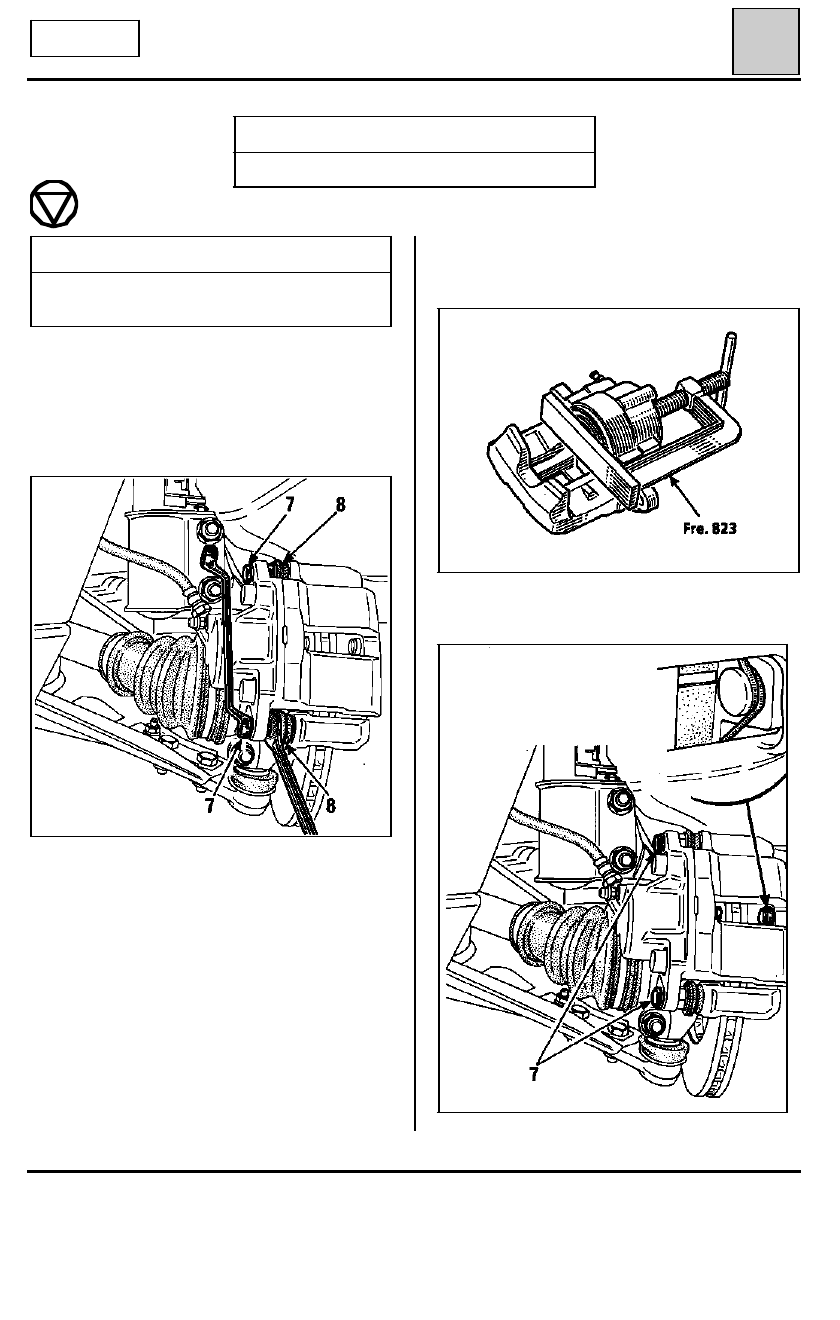

Pastillas de freno

REPOSICION

Empujar el pistón del receptor, útil Fre. 823.

EXTRACCION

Desconectar el cable del testigo de desgaste.

Empujar de nuevo el pistón, haciendo deslizar con
la mano el estribo hacia el exterior.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Fre. 823

Empujador de pistón

GIRLING

PARES DE APRIETE (en daN.m)

Tornillos de ruedas

9

Tornillos guía de estribo de freno

3,5

Retirar los tornillos de las guías  (7) mediante dos
llaves.

No volver a utilizar estos tornillos.

Sacar :
-

el estribo deslizante ,

-

las pastillas.

Verificación

Verificar :
-

el estado y el montaje del guardapolvos del
pistón y su junquillo de sujeción,

-

el estado de los guardapolvos (8) de las guías.

Montar las pastillas nuevas con sus muelles, respe-
tando su sentido de montaje.

31

90130-2R

82160R

90130-1G

31-7

ELEMENTOS PORTADORES DELANTEROS

Pastillas de freno

La pastilla con el cable del testigo de desgaste se
monta en el interior.

Posicionar el estribo y montar el tornillo (7) de la
guía inferior untado de

Loctite FRENBLOC

.

Empujar el estribo y montar el tornillo de la guía
superior untado de

Loctite FRENBLOC

.

Apretar los tornillos de las guías al par, empe-
zando por el tornillo inferior.

Volver a conectar el cable del testigo de desgaste.

Pisar varias veces el pedal de freno, con el fin de
poner el pistón en contacto con las pastillas.

Les recordamos que al sustituir las pastillas o al in-
tervenir en este tipo de estribo, los tornillos* de
las guías deben ser sistemáticamente sustituidos y
apretados al par de 3,4 3,8 daN.m empezando
por el tornillo inferior.

GIRLING

31

90130-3R

* tornillos suministrados en la colección de recam-
bio.

31-8
