VALORES Y REGLAJES

Tensión de la correa

Control del ajuste

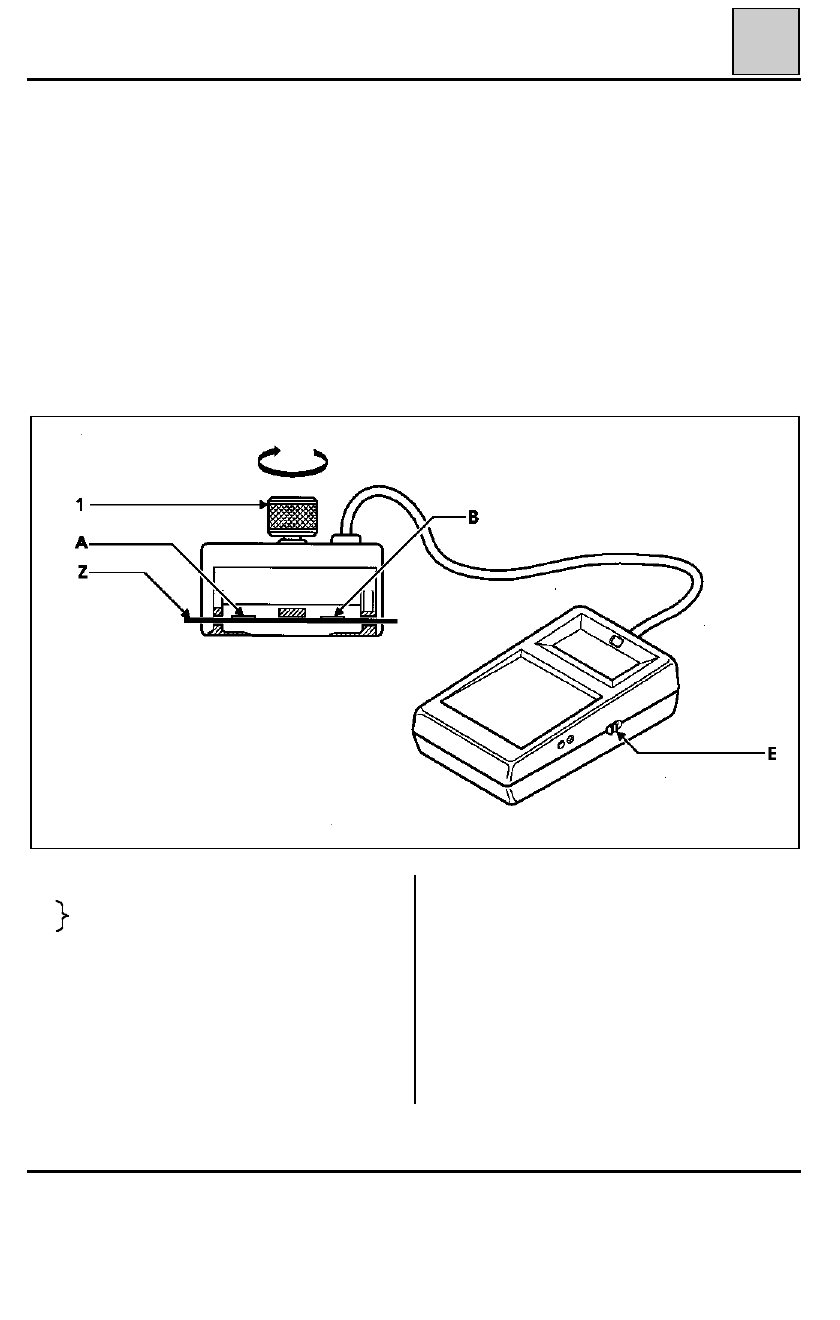

Poner el aparato bajo tensión (botón E).

Posicionar la lámina resorte de tarado (Z) sobre el captador como se indica en el dibujo (valor de control gra-
bado hacia arriba, (A) valor mínimo, (B) valor máximo).

Apretar el botón presionador (1) hasta que salte (tres "CLIC").

Controlar que la pantalla indique un valor X comprendido entre los valores (A y B) (A

≤

B).

Observación :

Puede ser necesario efectuar algunos ensayos preliminares para obtener el valor adecuado. En

caso de que se obtengan valores erróneos después de varios ensayos, contactar con SEEM.

NOTA :

Cada aparato posee su lámina resorte de tarado no intercambiable.

96602R

1 Botón moleteado (presionador)
A
B
Z Lámina patrón

Valor de control de la lámina patrón

SEEM

Lot n

1 - ZAC DE St ESTEVE

F - 06640 SAINT JEANNET

Tél.

92.12.04.80

Fax

92.12.04.66

Télex

970 877 F

CONSIGNAS GENERALES :

- No montar una correa extraída, hay que susti-

tuirla.

- No tensar una correa cuyo valor de tensión esté

comprendido entre el valor de colocación y el
mínimo de funcionamiento.

- Si al hacer un control, la tensión está por deba-

jo del valor mínimo de funcionamiento, cam-
biar la correa.

07-8

VALORES Y REGLAJES

Tensión correa de accesorios

CONSIGNAS DE MONTAJE DE LAS CORREAS :

CORREA TRAPEZOIDAL

Proceso de tensión de la correa nueva :

Con el motor frío (temperatura ambiente).

Montar la correa nueva.

Colocar el captador del Mot. 1273.

Girar la moleta del captador hasta que salte (tres "CLIC").

Tensar la correa hasta obtener en la pantalla del Mot. 1273 el valor de colocación preconizado.

Bloquear el tensor, hacer un control y ajustar el valor.

Dar 3 vueltas al cigüeñal.

Controlar que el valor de la tensión esté comprendido entre los valores de tensión de la colocación, si no es
así, reajustarlo

Proceso de tensión de la correa que haya funcionado.

Con el motor frío (temperatura ambiente).

Montar la correa.

Colocar el captador del Mot. 1273.

Girar la moleta del captador hasta que salte (tres "CLIC").

Tensar la correa hasta obtener en la pantalla del Mot. 1273 el 80% del valor de colocación preconizado.

Bloquear el tensor, hacer un control y ajustar el valor.

Dar 3 vueltas al cigüeñal.

Controlar que el valor de la tensión esté dentro de la tolerancia del 80% el valor de colocación, si no es así,
reajustarlo al 80 % del valor de colocación.

NOTA :

La sustitución de la correa trapezoidal se hace según el estado o el ruido.
Para el punto de medida, colocar el captador del Mot. 1273 en lugar del Ele. 346-04.

07-9

VALORES Y REGLAJES

Tensión correa de accesorios

CORREA ESTRIADA

Proceso de tensión

Con el motor frío (temperatura ambiente).

Montar la correa nueva.

Colocar el captador del Mot. 1273.

Girar la moleta del captador hasta que salte (tres "CLIC").

Tensar la correa hasta obtener en la pantalla del Mot. 1273 el valor de colocación preconizado.

Bloquear el tensor, hacer un control y ajustar el valor.

Dar 3 vueltas al cigüeñal.

Controlar que el valor de la tensión esté dentro de la tolerancia de tensión de colocación, si no es así, reajus-
tarlo

NOTA :

No volver a montar una correa extraída.

Sustitución de la correa, si la tensión está por debajo del mínimo de funcionamiento.

Los pequeños cortes o fisuras

no son criterios para sustituir la correa.

Para el punto de medida, colocar el captador del Mot. 1273 en lugar del Ele. 346-04.

07-10

VALORES Y REGLAJES

Tensión de la correa accesorios

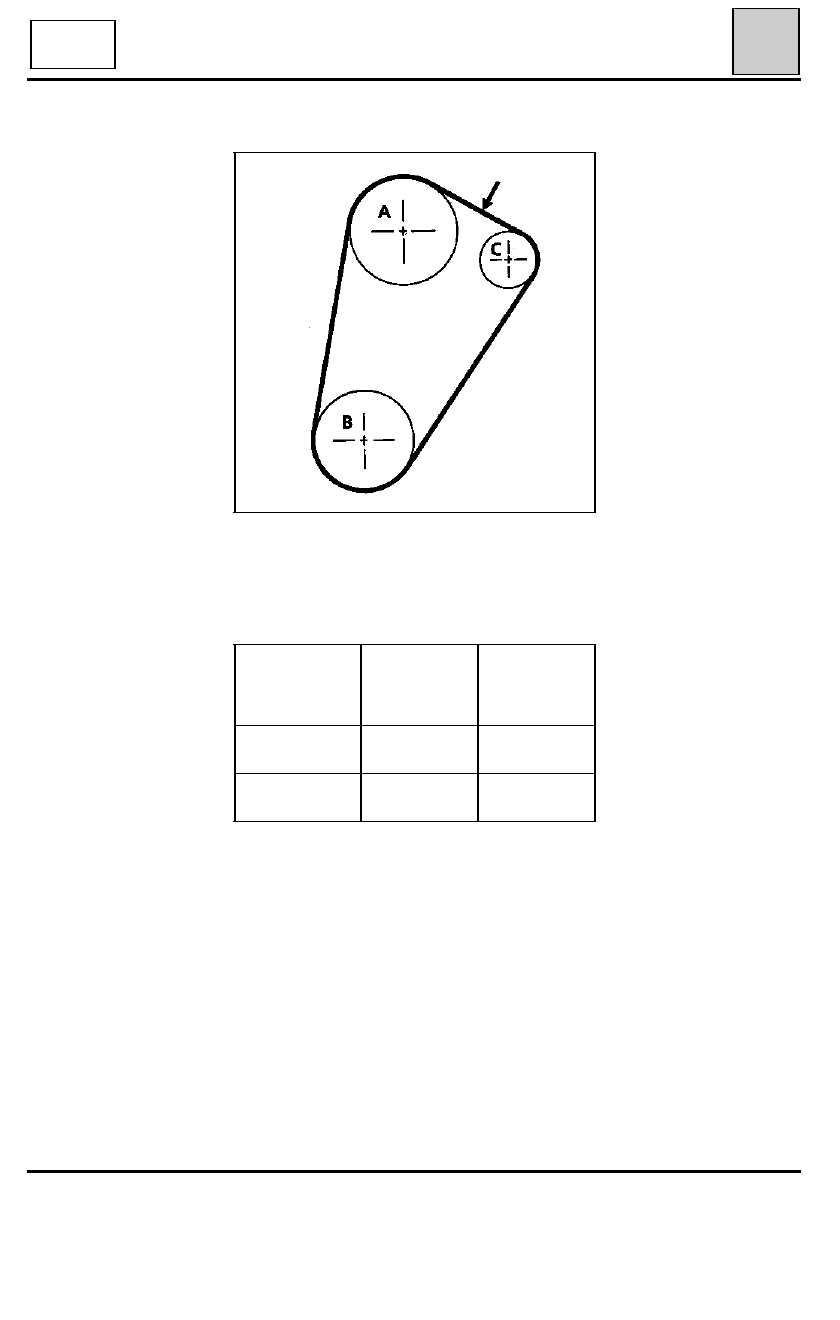

92648R1

A Polea de la bomba de agua
B

Polea del cigüeñal

C Polea del alternador

→

Punto de control de la tensión

ALTERNADOR Y BOMBA DE AGUA

MOTOR

Tensión

(US=unidad

SEEM)

Correa

Alternador

Bomba agua

Correa

A.A.

Colocación

5 (*)

105

6 (*)

Mínima de

funcionamiento

68 (*)

75 (*)

(*) = C2J 776

07-11
