VACIADO LLENADO

Dirección asistida

05

CONTROL DEL NIVEL

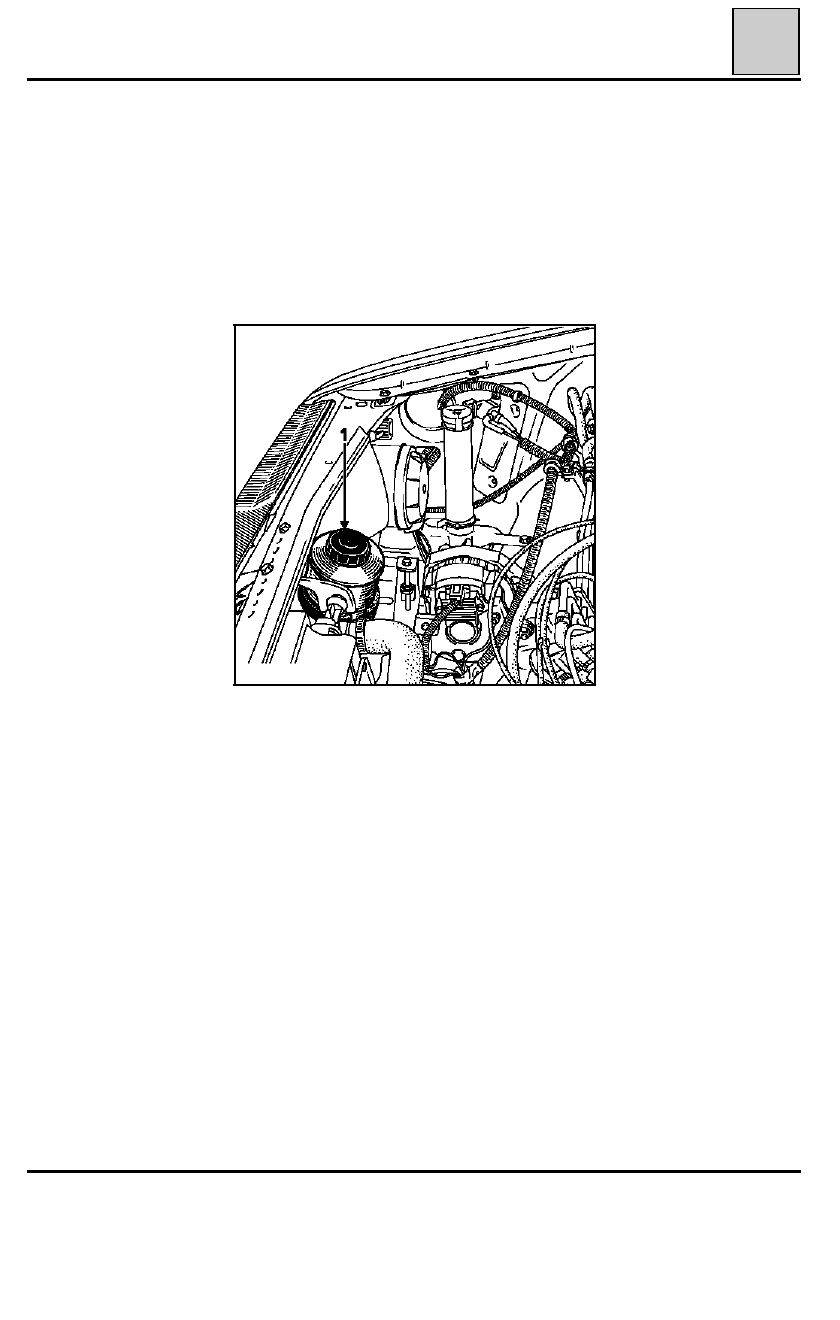

NIVEL BOMBA DE ASISTENCIA DE DIRECCION

Utilizar para los rellenados o para el llenado un
aceite

ELF RENAULTMATIC D2 ó MOBIL ATF 220

.

Para un nivel correcto, es necesario que sea visi-
ble entre los niveles

MINIMO

y

MAXIMO

del depó-

sito (1).

92030R

05-4

VALORES Y REGLAJES

Dimensiones

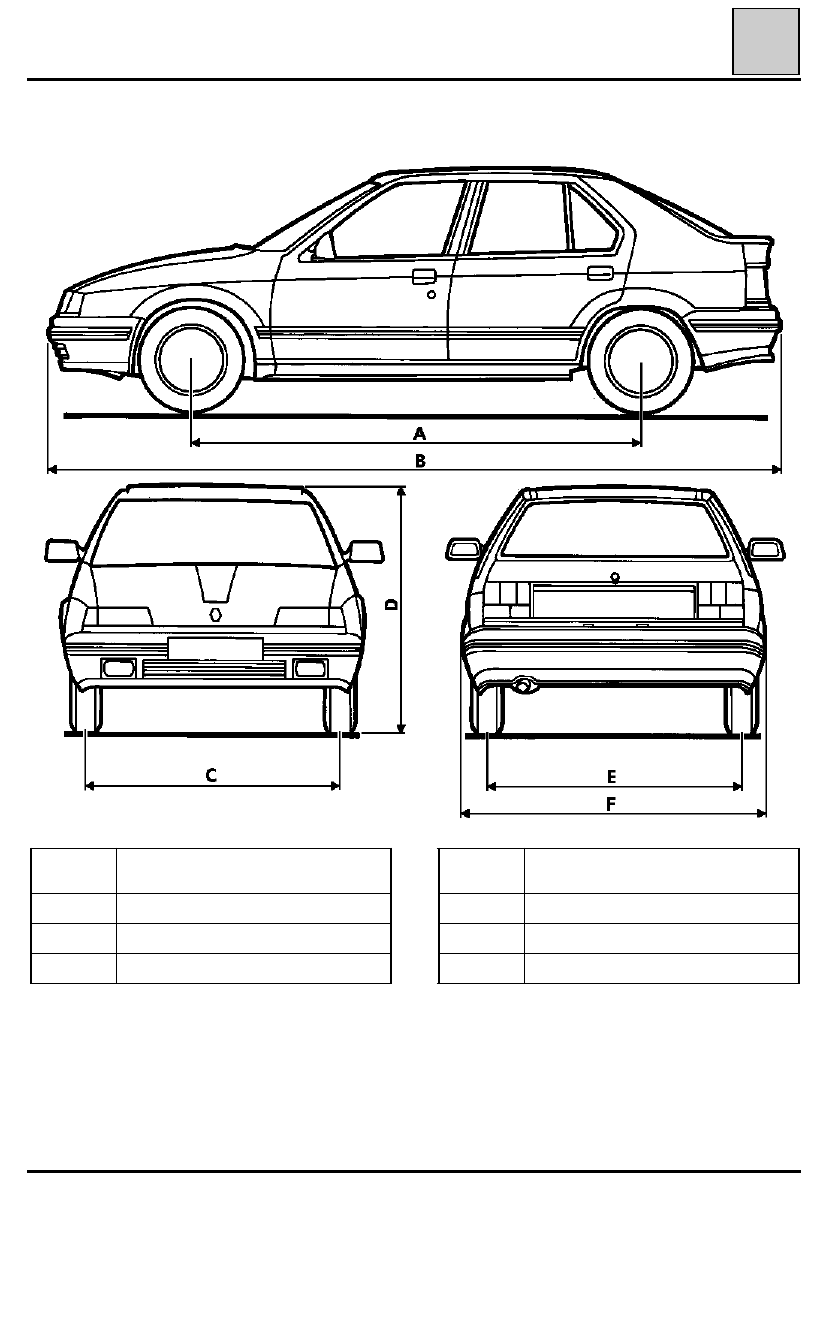

Fase 1

07

91936R1

Cotas

Dimensiones en metros

A

2,545

B

4,155

C

1,418

Cotas

Dimensiones en metros

D

1,416 en vacío

E

de 1,406 a 1,417

F

1,676 ó 1,694

07-1

VALORES Y REGLAJES

Dimensiones

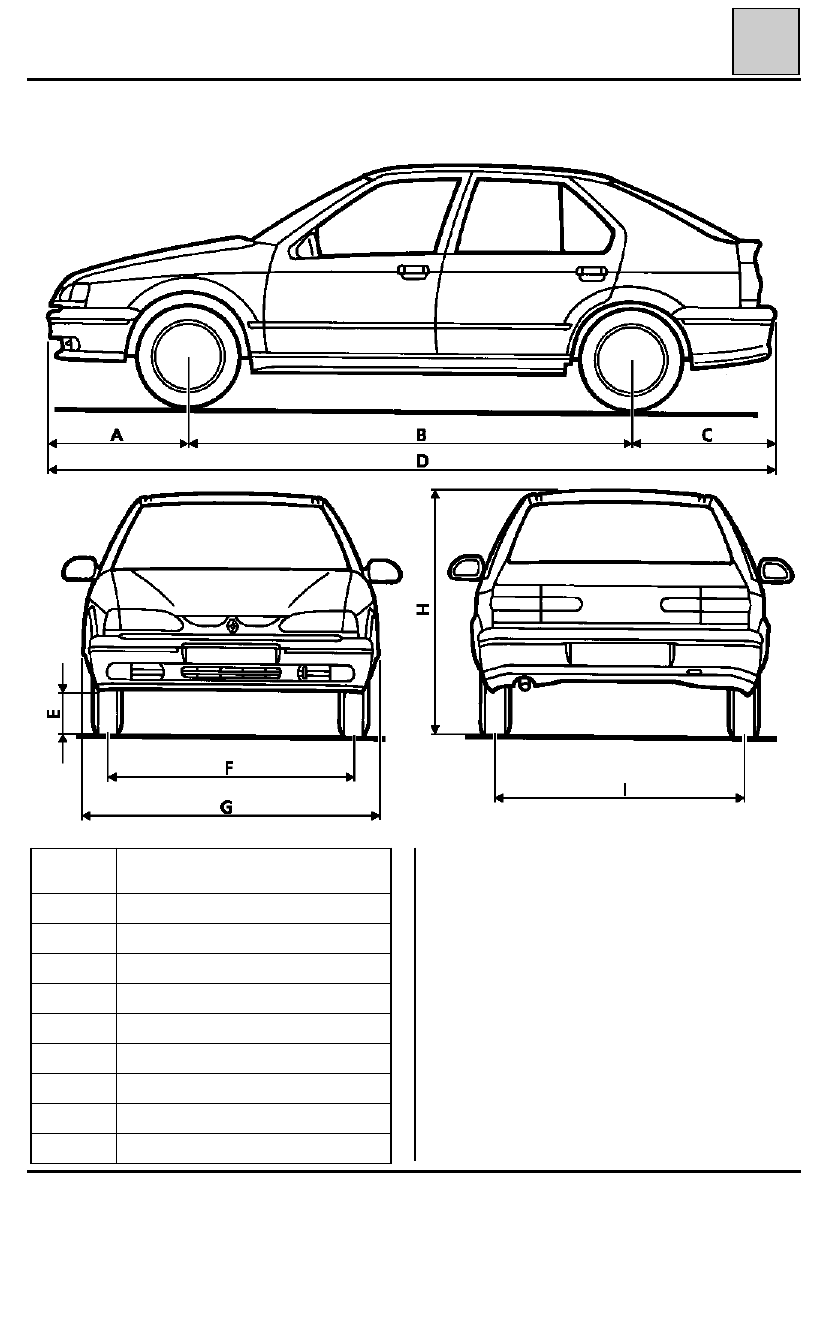

Fase 2

07

95890R

Diámetro de giro

(en metros)

Entre aceras

: 10,4 (10,8 versión con motor F7P)

Entre muros

: 11,0 (11,4 versión con motor F7P)

(1) Según versión con opción
(2) En carga
(3) En vacío

Cotas

Dimensiones en metros

A

0,813

B

 de 2,540 a 2,544 (1)

C

de 0,805 a 0,809 (1)

D

de 4,158 a 4,166 (1)

E

0,120 (2)

F

1,426

G

de 1,684 a 1,696 (1)

H

de 1,400 a 1,420 (1) - (3)

I

1,406 ó 1,417 (1)

07-2

VALORES Y REGLAJES

Dimensiones

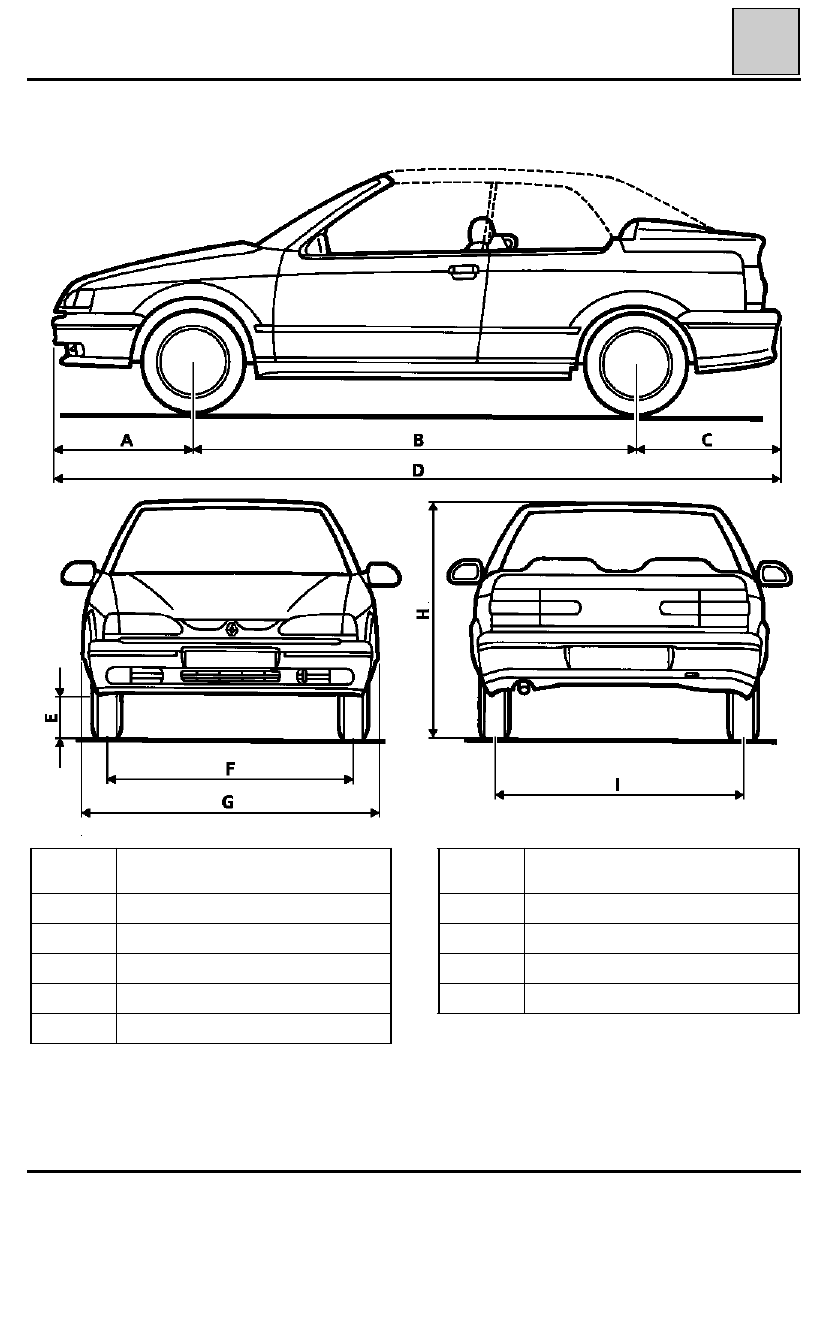

Versiones D y L

07

95888R4

(*) En carga

Cotas

Dimensiones en metros

A

0,813

B

de 2,540 a 2,544

C

de 0,805 a 0,809

D

4,162

E

0,120 (*)

Cotas

Dimensiones en metros

F

1,426

G

de 1,684 a (1,696 con molduras)

H

de 1,395 a 1,410

I

1,406 ó 1,417
