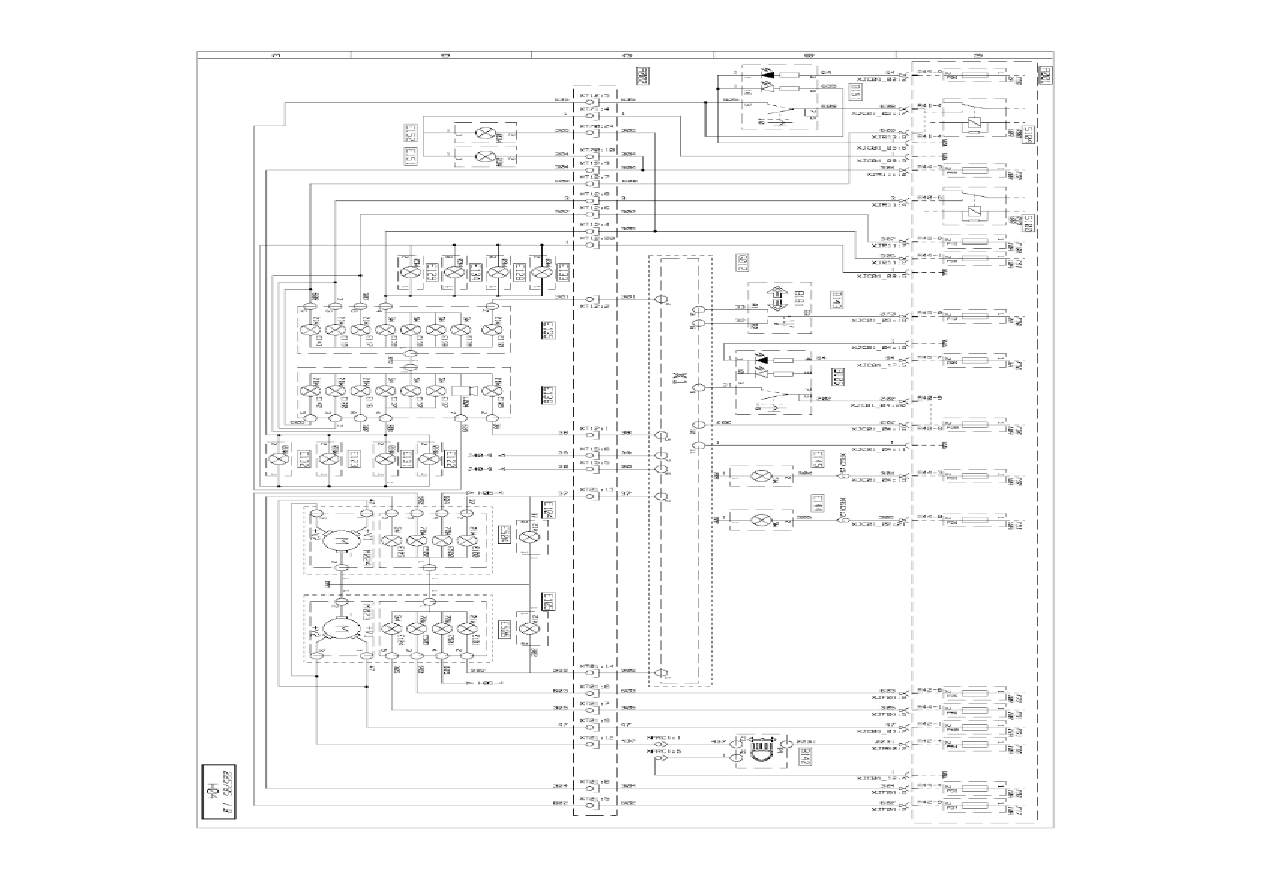

Lighting and signalling management (1/3)

Key to appliances

Code

Function

Location

A001

Cab electrical distribution box

B2c

A002

Chassis-cab connection box

B2c

B106

Hazard lights control

C2b

B142

Headlamps ride corrector control

C2b

B143

Steering wheel fingertip controls N° 1

C2b

B151

Reversing buzzer inhibition control

C2b

B181

Direction indicator control

C2b

E100

RH front direction change indicator lights

A1d

E101

LH front direction change indicator lights

C1d

E104

Roof RH front direction change indicator lights

A2a

E105

Roof LH front direction change indicator lights

C2a

E109

RH rear direction change indicator lights

A9d

E110

LH rear direction change indicator lights

C9d

E116

RH rear fog light

A9d

E117

LH rear fog light

C9d

E119

LH stop lights

C9d

E120

RH stop lights

A9d

E122

RH clearance light N° 1

A2d

E123

RH clearance light N° 2

A4d

E124

LH front side/parking lights

C1d

E125

RH front side/parking lights

A1d

E128

LH clearance lights N° 3

C2d

E129

LH clearance lights N° 4

C4d

E131

RH clearance lights N° 3

A6d

E132

RH clearance lights N° 4

A8d

E133

LH clearance lights N° 1

C6d

E134

LH clearance lights N° 2

C8d

E135

LH tail lights unit

C9d

E136

RH tail lights unit

A9d

E137

RH rear side/parking lights

A9d

E138

LH rear side/parking lights

C9d

2 / 3

E141

LH reversing lights

C9d

E142

RH reversing lights

A9d

E144

Roof LH side/parking lights

C2a

E145

Roof LH side/parking lights

A2a

E151

Right-hand side marker lamp N° 5

A8d

E152

Left-hand side marker lamp N° 5

A8d

E500

RH dipped beam headlight

A1d

E501

LH dipped beam headlight

C1d

E502

RH main beam headlight

A1d

E503

LH dipped beam headlight

C1d

E504

RH headlamp insert

A1d

E505

LH headlamp insert

C1d

G012

Lighting and signalling management ECU

B2c

L004

External horn

A9d

M023

LH headlamp ride correction motor

C1d

M024

RH headlamp ride correction motor

A1d

S100

Stop lights power supply relay

B2c

S104

Reversing lights power supply relay

B2c

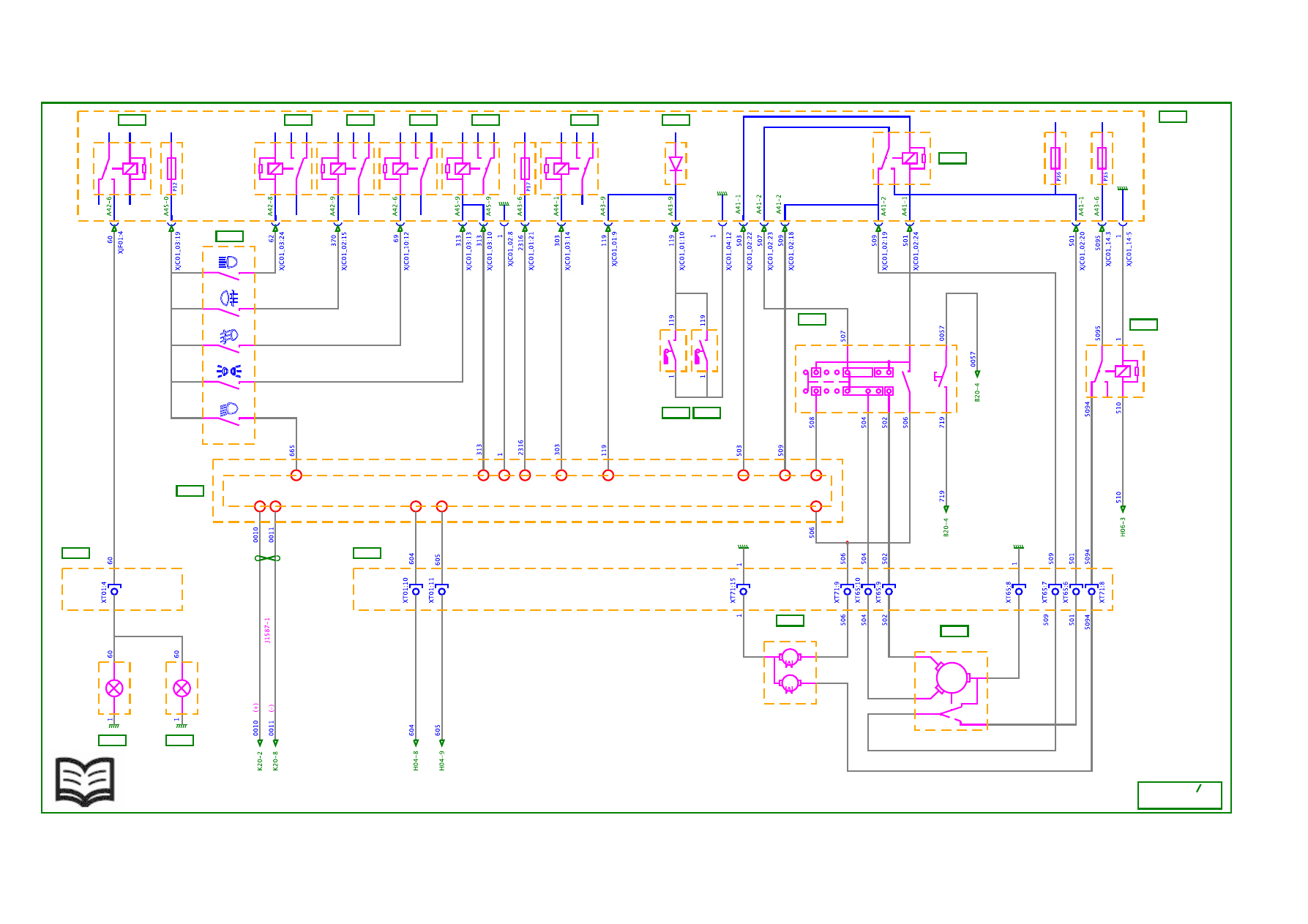

Lighting and signalling management (1/3)

3 / 3

03/28/2016, 5:01:32 PM (CEST)

10A

10A

10A

10A

10A

10A

20A

20A

20A

30A

30A

3A

70W

70W

F05

F13

F30

F90

R07

R09

R12

R15

R18

R23

R23

RE01

M021

M022

A001

A002

A002

B113

B137

B138

B139

B140

B141

B143

B145

B146

C013 C014

E506

E507

G012

M020

M027

S101

S102

S103

S103

S106

S107

S400

S401

W500

225785

B

H05

X2

10

11

12

13

14

15

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

3

3

4

4

5

5

6

7

8

9

A1

A2

A2

A3

A3

A3

A3

A4

A4

A5

A5

A6

A7

B1

B1

B3

B4

B4

1

1

313

370

373

373

373

373

373

501

502

504

506

5094

509

62

665

69

0

1

2

3

GV

MC PV

M
