Renault Magnum engine. Manual - part 112

1 / 6

Camshaft, removal

Remove upper timing casing .

See pages .

Turn the engine in the direction of normal running, as far as compression

TDC of N° 1 cylinder (valves of cylinder in balance with valves of N° 6 cylinder).

See pages .

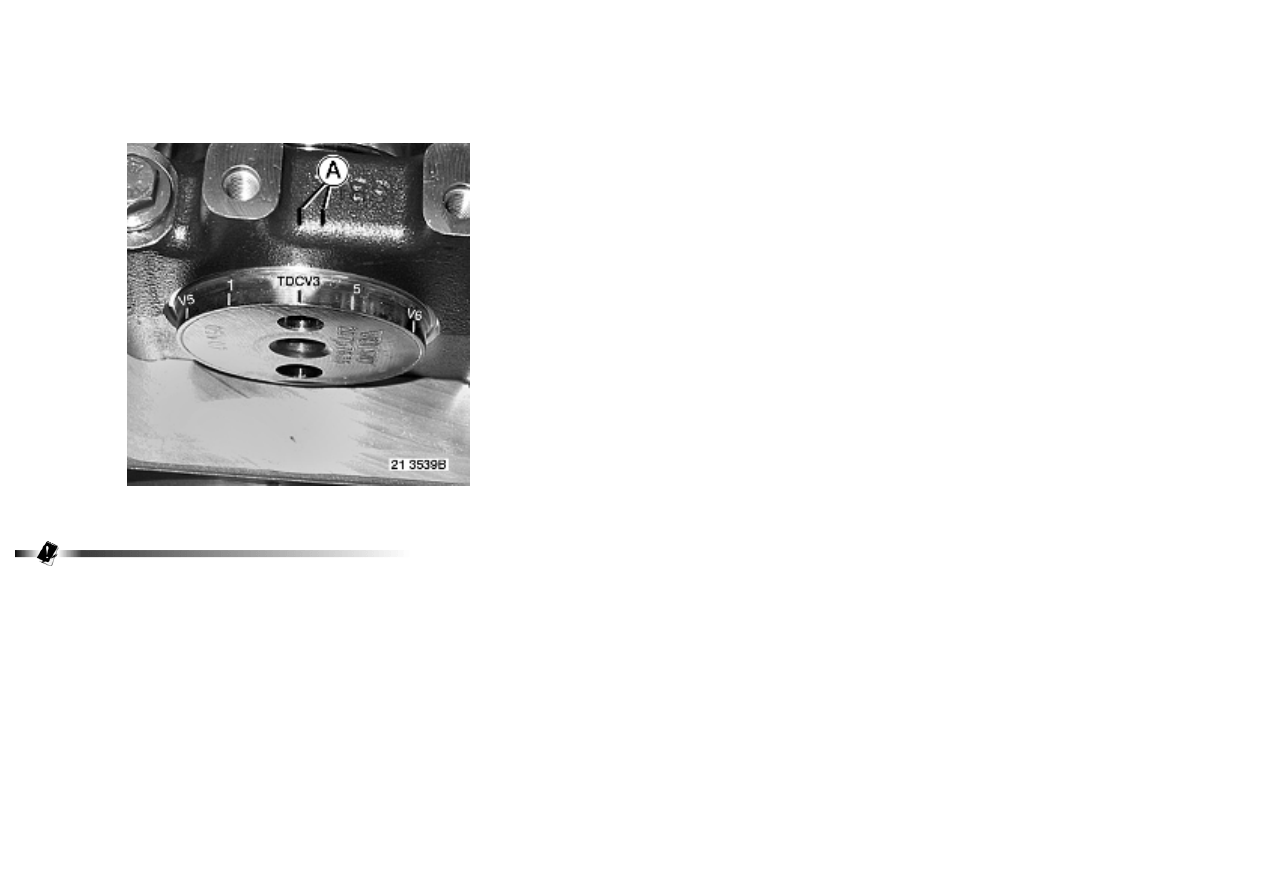

The camshaft top dead centre mark

 (TDC) must be positioned between the marks  (A) on the camshaft front bearing cap.

2 / 6

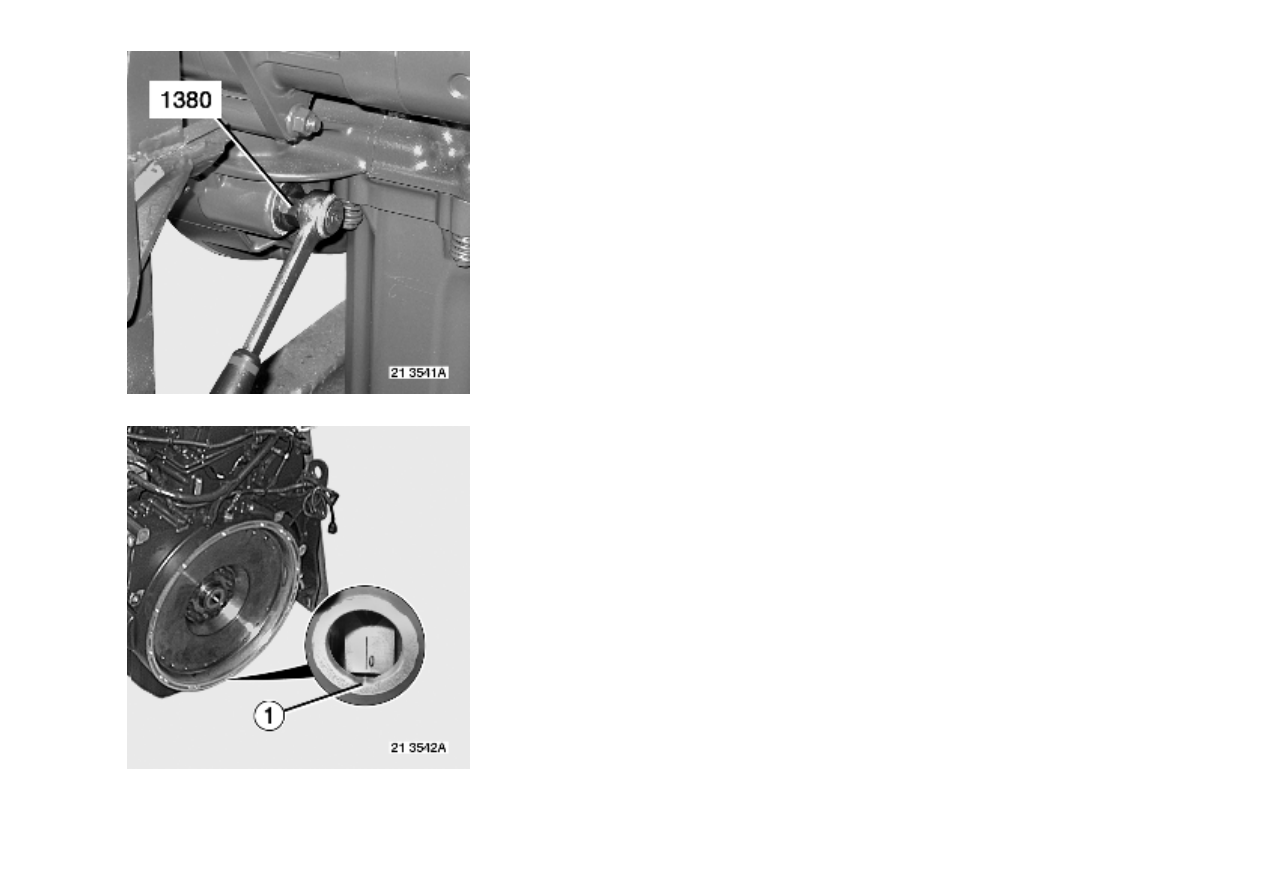

Use tool 1380.

Check that the flywheel TDC mark is in line with pointer

 (1).

Remove the rocker assembly.

See pages .

3 / 6

Remove bolts

 (1) proceeding in the reverse sequence of tightening.

See pages .

Remove washer

 (2).

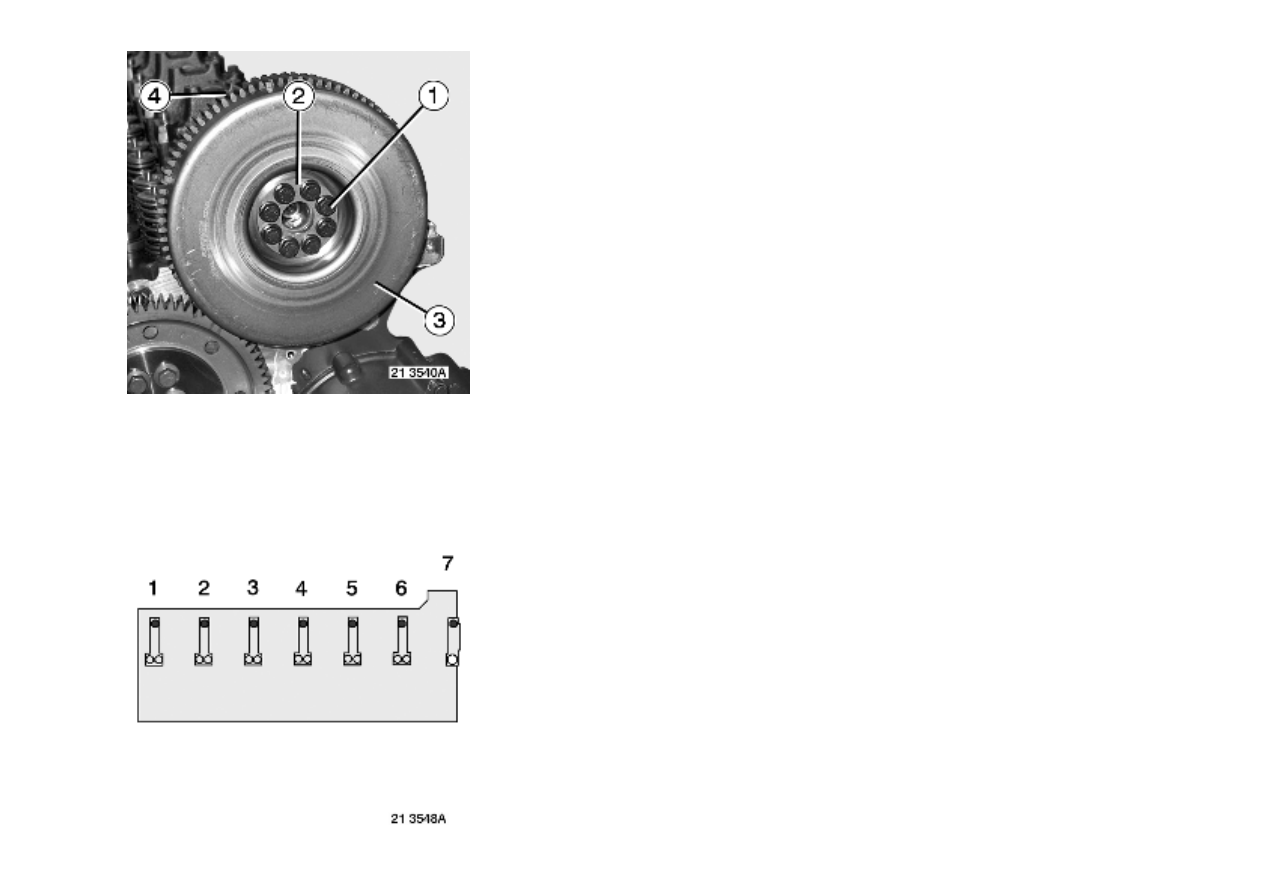

Remove vibration damper

 (3) and camshaft pinion  (4).

4 / 6

Remove bolts

 (1 › 7).

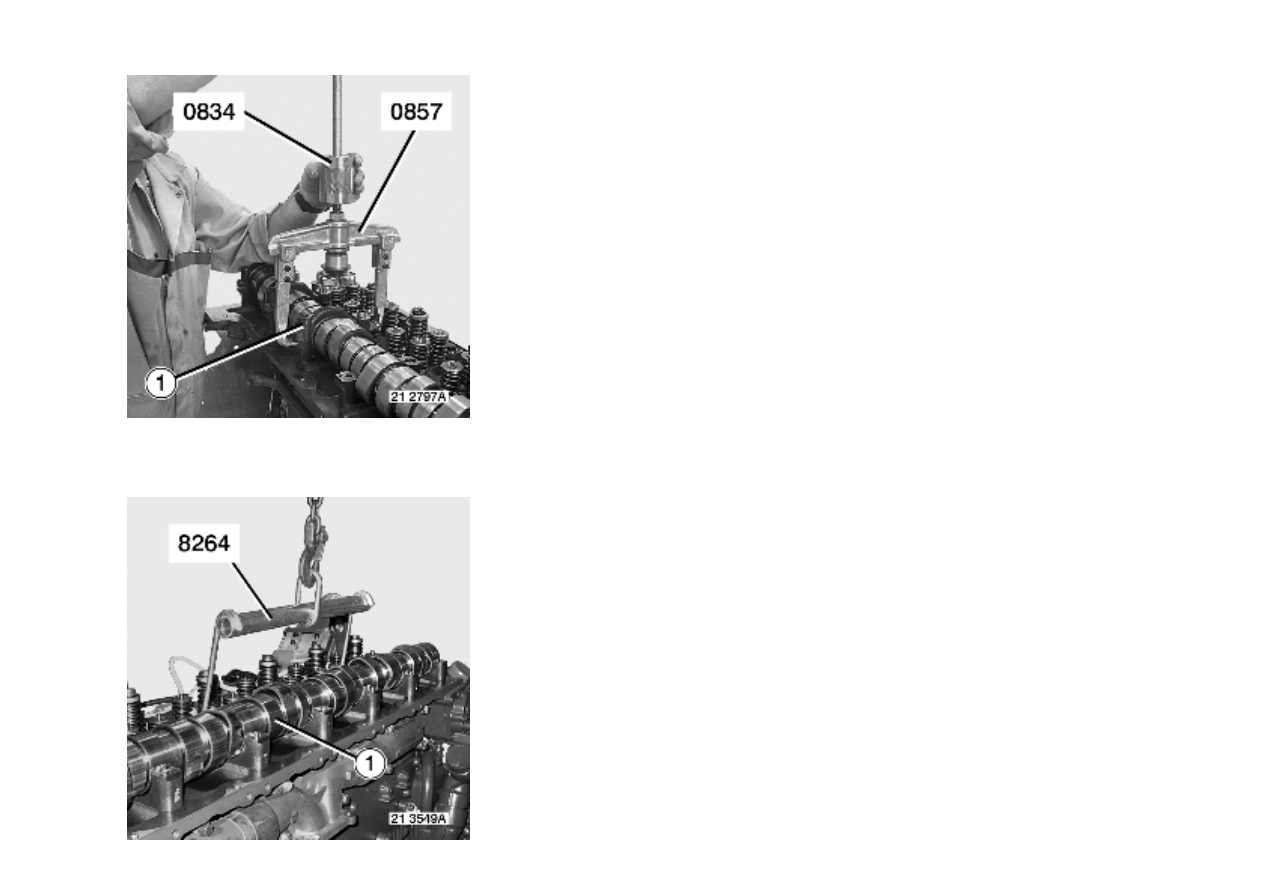

Remove upper half-bearings

 (1).

Use tool 0834 + 0857.

Remove bearing half-shells.
