Renault Magnum engine. Manual - part 84

1 / 2

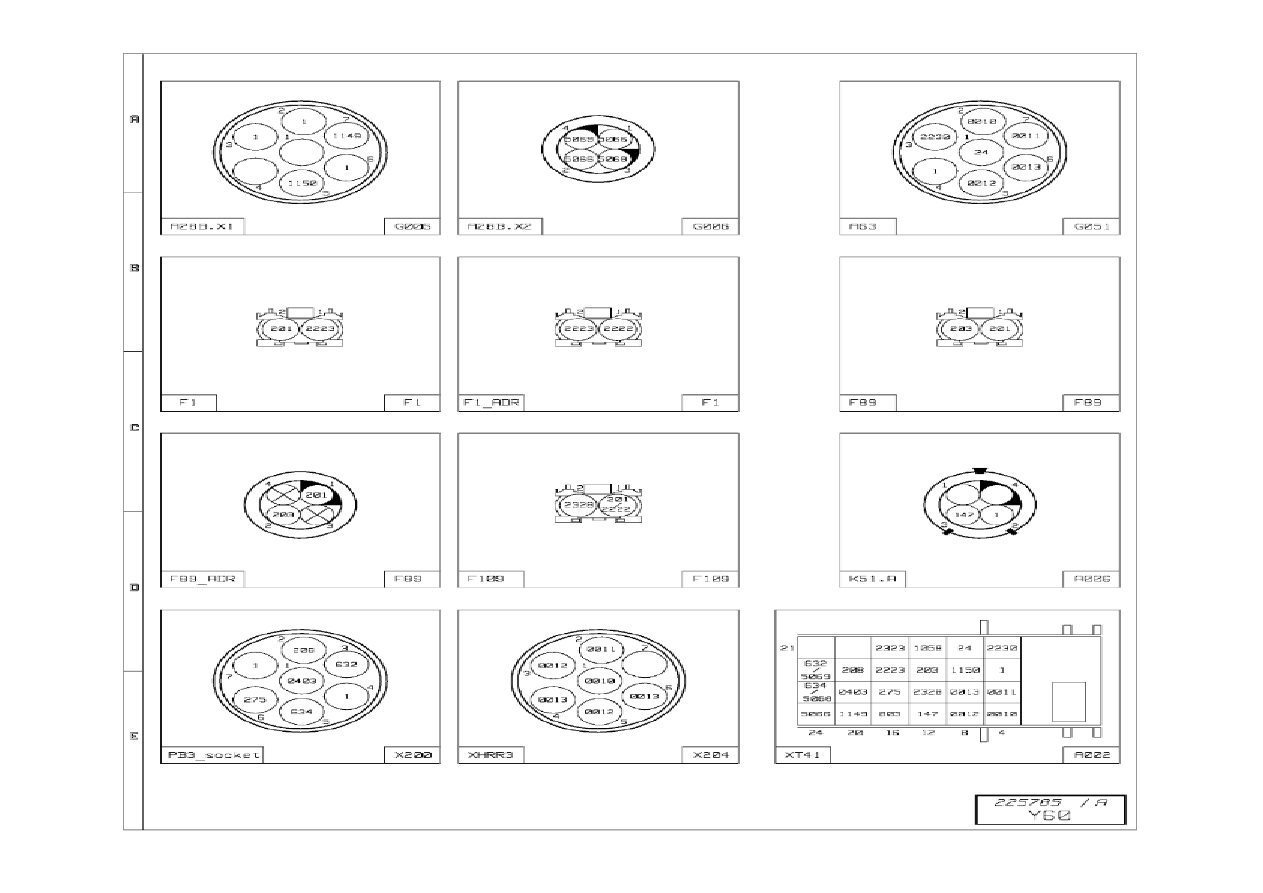

Cab / battery tray link-up wiring harness

Code

Function

Connectors

Colour

Number

of tracks

G006

Vehicle power supply management ECU (ADR)

A28B.X1

SB

7

G006

Vehicle power supply management ECU (ADR)

A28B.X2

BL

4

G051

Air production management ECU

A63

SB

7

F1

Fuse

F1

-

2

F1

Fuse

F1_ADR

-

2

F89

Fuse

F89

-

2

F89

Fuse

F89_ADR

-

2

F109

Fuse

F109

-

2

A006

Electrically controlled master switch

K51.A

SB

4

X200

Available power supplies connector

PB3_socket

SB

7

X204

Link-up connector between 2 wiring harnesses

XHRR3

SB

7

A002

Chassis-cab connection box

XT41

Y

24

Cab / battery tray link-up wiring harness

2 / 2

1 / 1

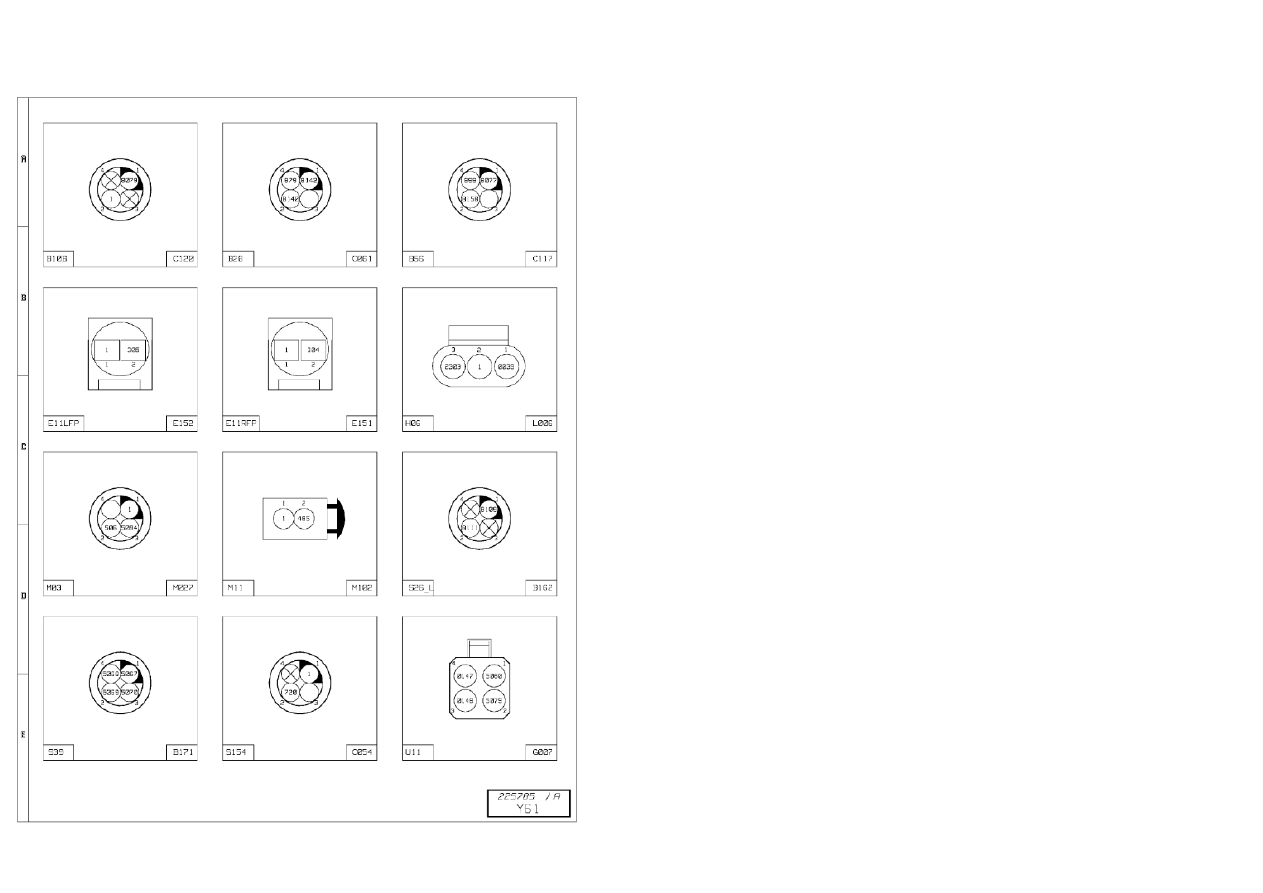

Front chassis wiring harness (1/2)

1 / 2

Front chassis wiring harness (1/2)

Code

Function

Connectors

Colour

Number

of tracks

C120

Piloted axle oil level sensor

B10B

SB

2

C061

Front axle suspension position sensor

B28

SB

4

C117

Front air spring pressure sensor

B56

SB

4

E152

Left-hand side marker lamp N° 5

E11LFP

SB

2

E151

Right-hand side marker lamp N° 5

E11RFP

SB

2

L006

Horn - Alarm siren

H06

SB

3

M027

Windscreen wash motor /

headlamps wash motor unit

M03

SB

4

M102

Cab tilting motor

M11

GR

2

B162

Cab tilting control

S26_L

SB

2

B171

Chassis emergency stop control

S39

SB

4

C054

Air filter clogging sensor

S154

SB

3

G007

Front axle braking assistance modulator unit

U11

GR

4

Front chassis wiring harness (1/2)
