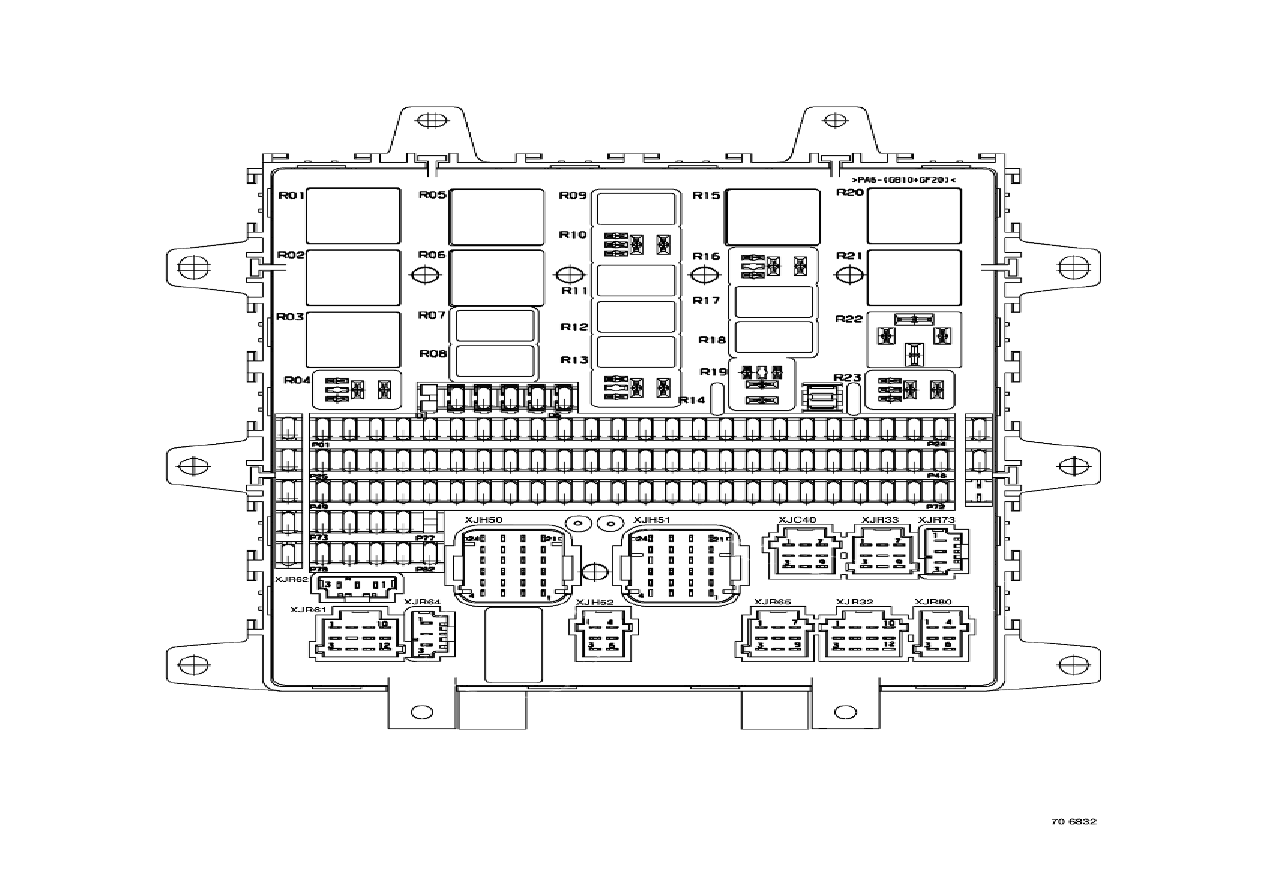

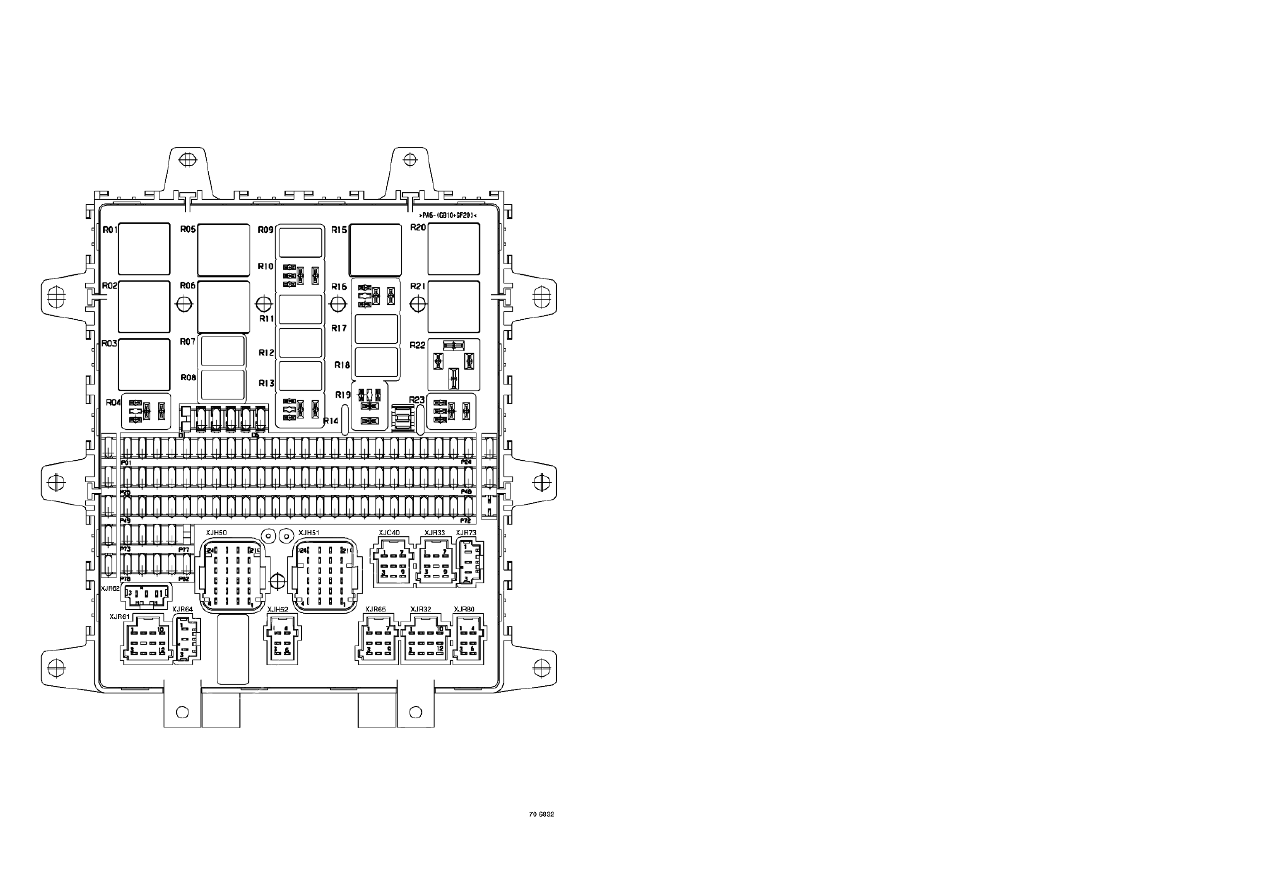

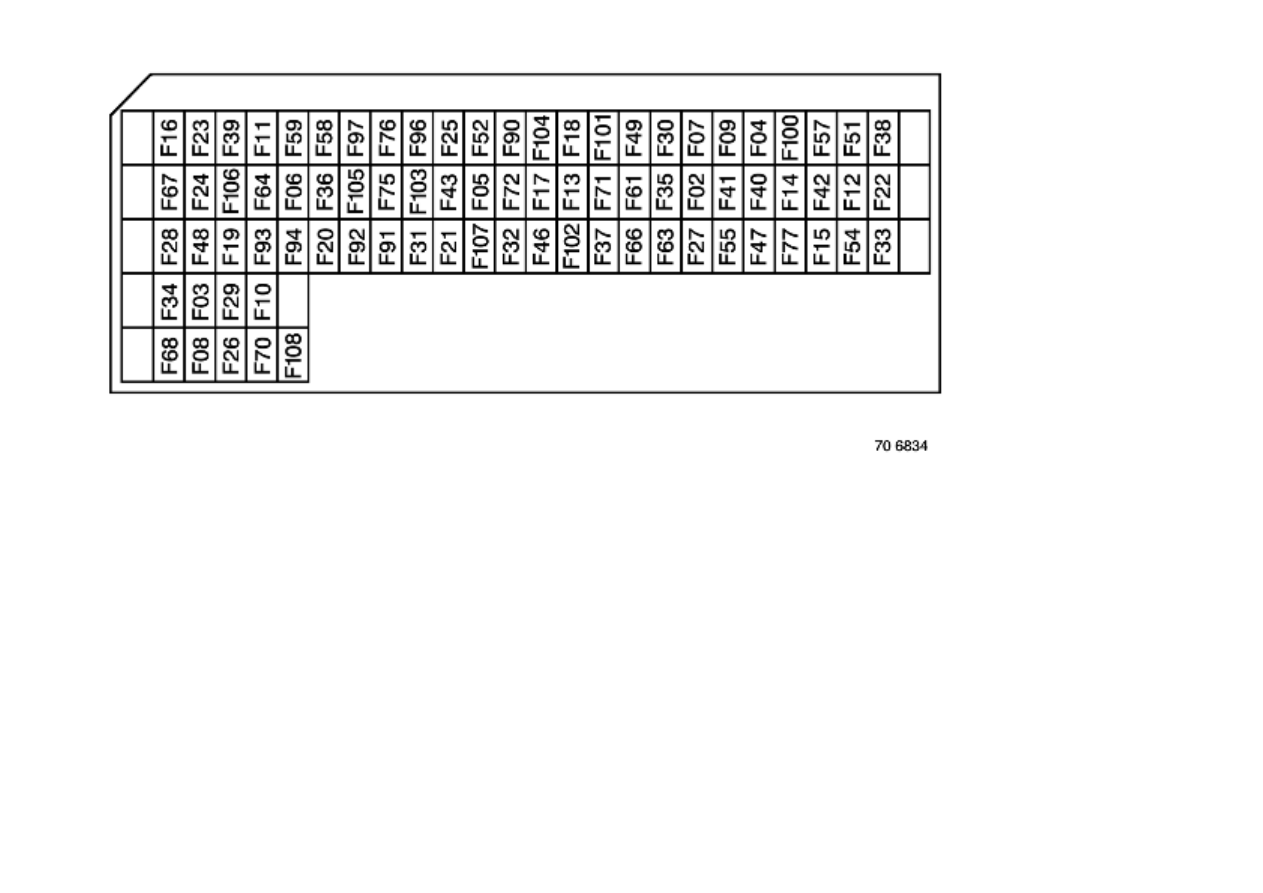

Table of relays on distribution box

1 / 2

Table of relays on distribution box

Code

Function

Relay

item N°

Amperage Diagram page N°

S001

After ignition power supply relay N°1

R01

50

A40

S002

After ignition power supply relay N°2

R02

50

A41

S003

After ignition power supply relay N° 3

R03

50

A41

S500

Heated and swivelling rearview mirror power supply relay

R04

10

A41

S022

Alternator controlled power supply relay (engine running)

R05

20

A40

S105

RH and LH side/parking and marker lights power supply relay

R06

20

A44

S106

Switches night lighting power supply relay

R07

10

A45

S104

Reversing lights power supply relay

R08

10

A41

S102

Main beam headlights power supply relay

R09

10

A42

S021

Alternator circuit earthing relay (ADR)

R10

10

A40

S453

Add-on heater power supply relay

R10

10

A43

S300

Cab tilting safety and authorization relay

R11

10

A40

S107

RH and LH side/parking and marker lights

power supply relay (trailer and bodybuilder)

R12

10

A44

S100

Stop lights power supply relay

R13

10

A40

S200

Automatic transmission management ECU power supply relay

R14

10

A42

S400

Windscreen wipers motor time-delay relay

R15

20

A41

S451

Air conditioning compressor clutch power supply relay

R16

10

A43

S020

Starting relay

R17

10

A41

S101

Rear fog lights power supply relay

R18

10

A42

S202

Air suspension power supply relay

R19

10

A43

S201

Vehicle and engine ECUs power supply relay

R20

50

A41

S004

Accessories power supply relay N° 1

R21

50

A42

S005

Accessories power supply relay N° 2

R22

50

A42

S103

Fog driving lights power supply relay

R23

10

A42

Table of relays on distribution box
