Renault Magnum engine. Manual - part 25

11 / 18

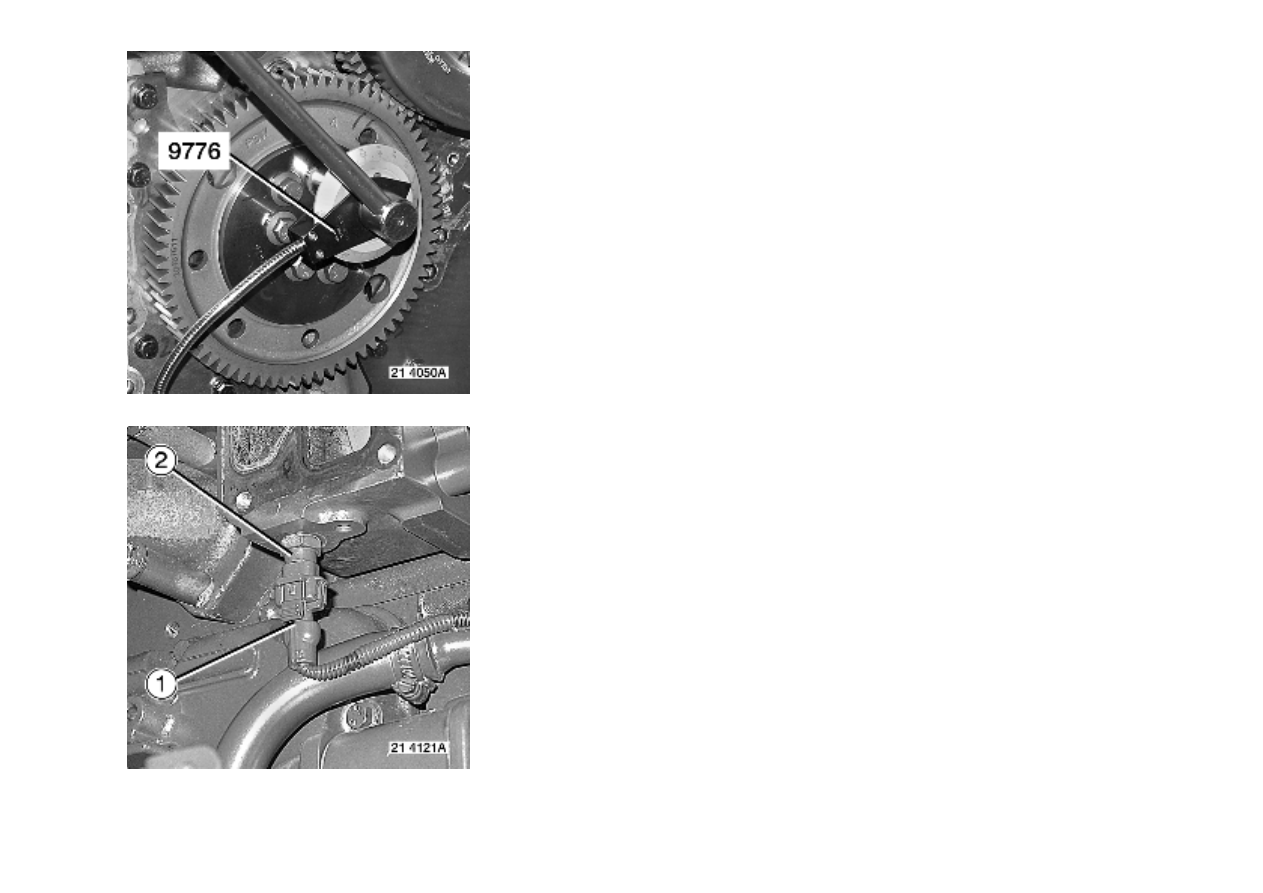

Use tool 9776.

Replace gasket.

Fit sensor

 (2).

Tighten to torque.

12 / 18

See pages .

Plug in connector

 (1).

Depending on the vehicle's equipment.
With hydraulic retarder

Clean the contact faces thoroughly.

Replace the seals.

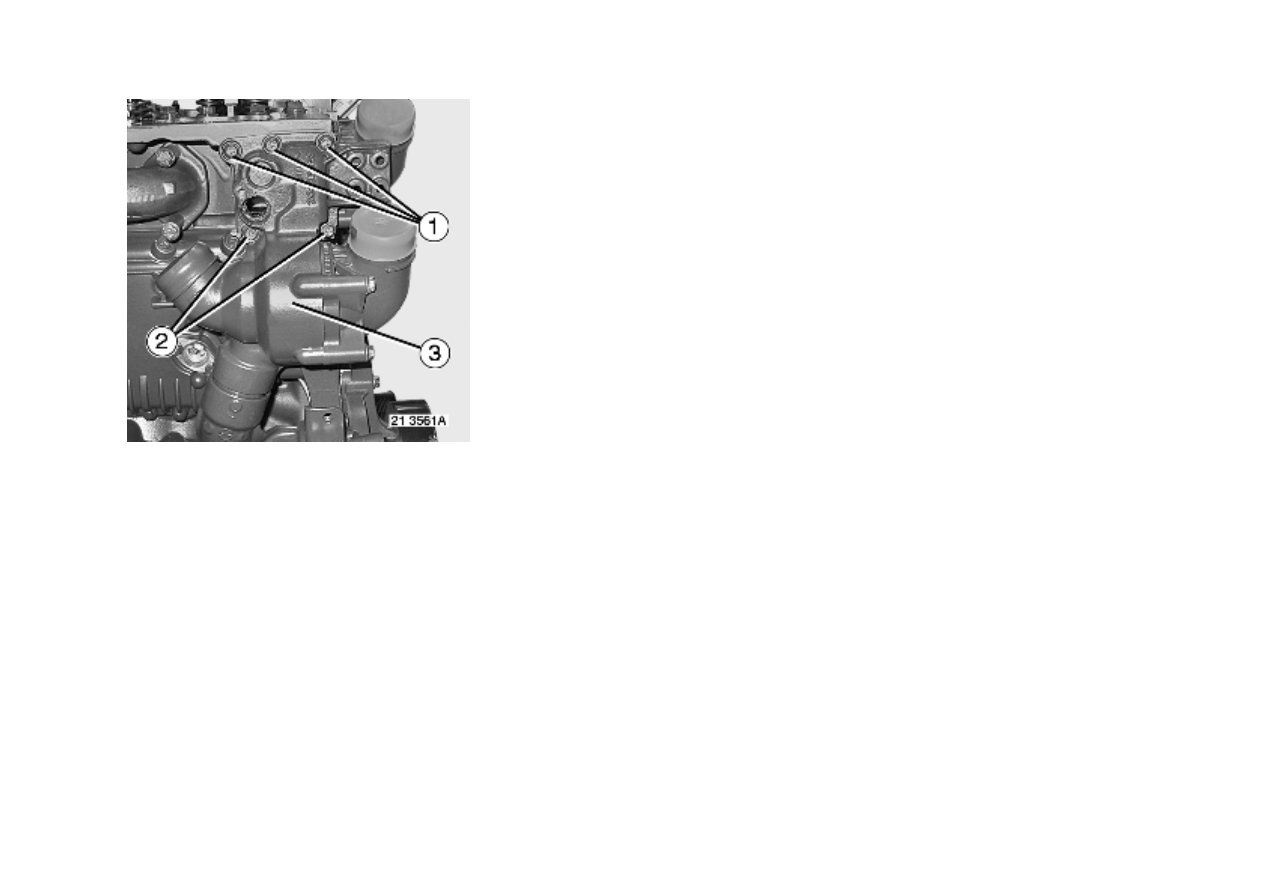

Fit thermostat casing

 (3).

Tighten bolts

 (1 - 2) to torque.

See pages .

13 / 18

Replace gasket.

For assembly of the rectangular section gasket.

See pages .

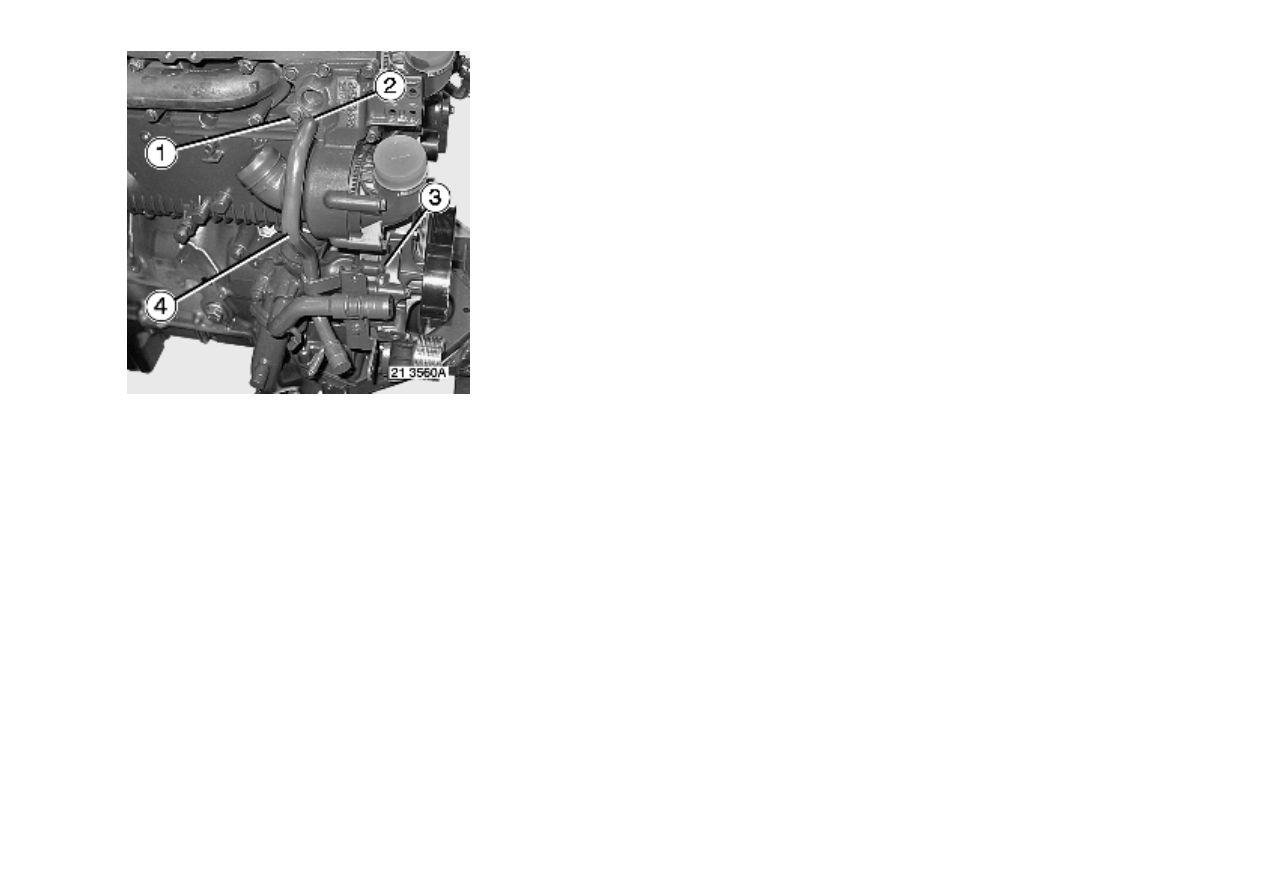

Fit pipe

 (4).

Fit lock plate

 (2).

Tighten bolts

 (1 - 3) to torque.

See pages .

14 / 18

Without hydraulic retarder

Clean the contact faces thoroughly.

Replace the seals.

For assembly of the rectangular section gasket.

See pages .

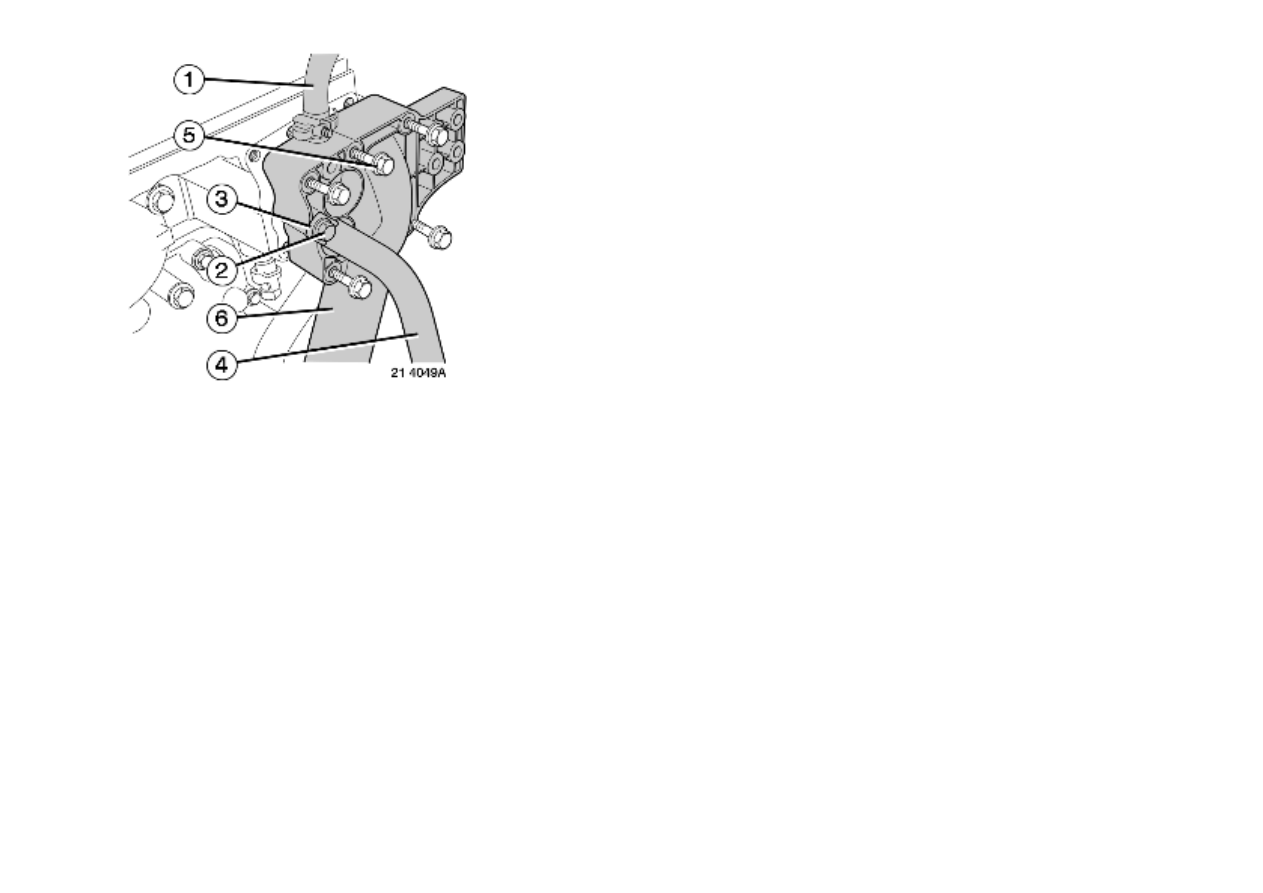

Fit manifold

 (6).

Fit bolts

 (5).

Tighten to torque.

See pages .

Fit pipe

 (4).

Fit lock plate

 (3).

Tighten bolts

 (2) to torque.

See pages .

Connect hose

 (1).

Tighten shackle.

Tighten to torque.

See pages .
