Renault Premium engine. Manual - part 39

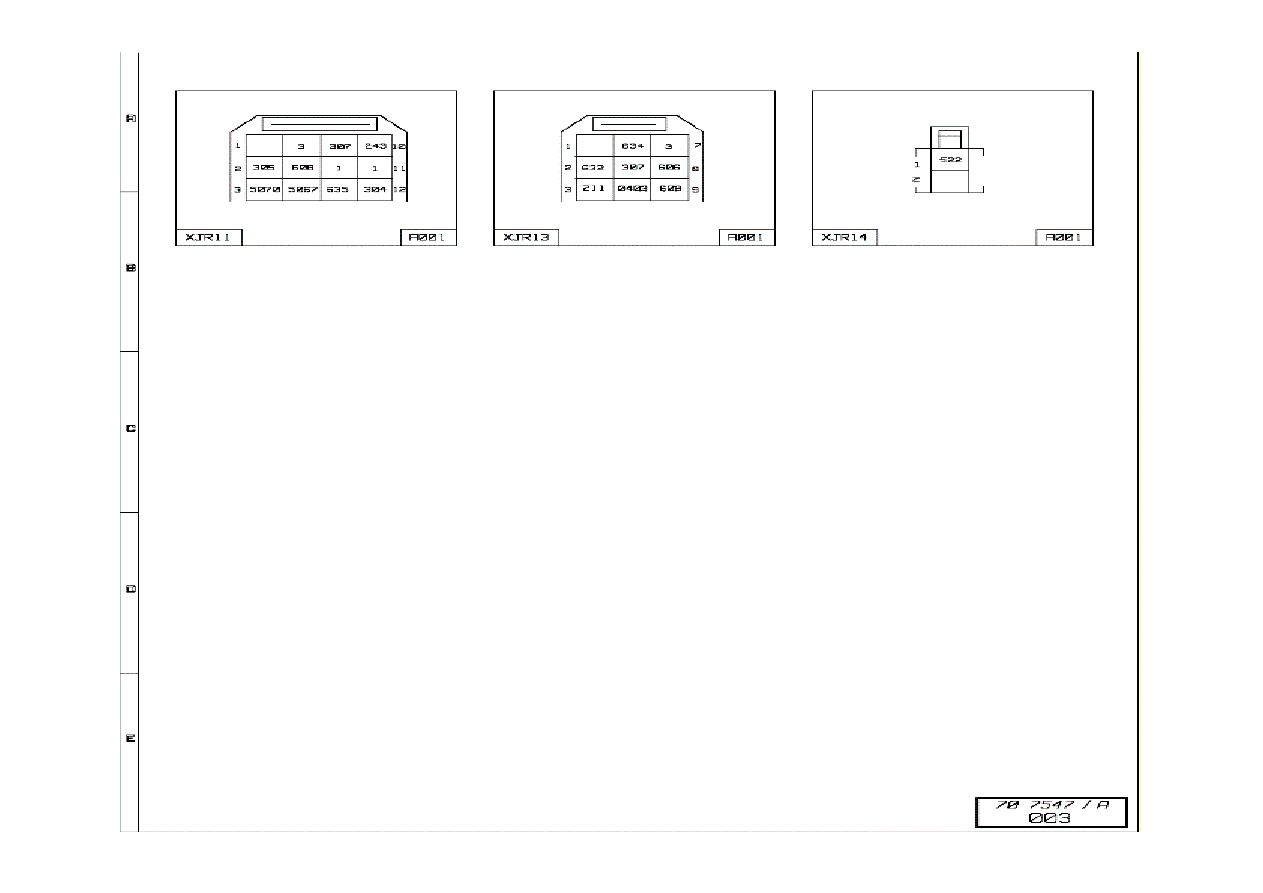

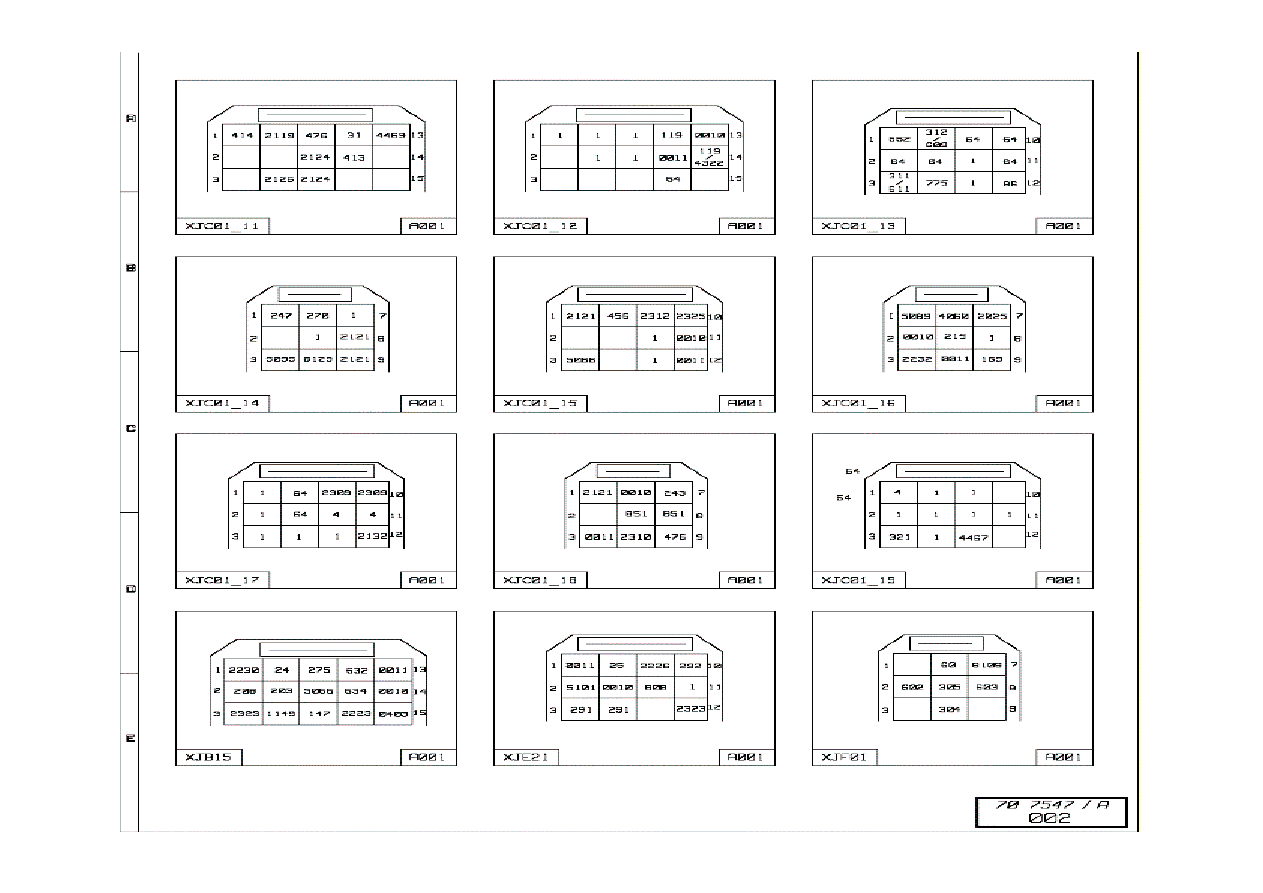

4 / 5

5 / 5

1 / 2

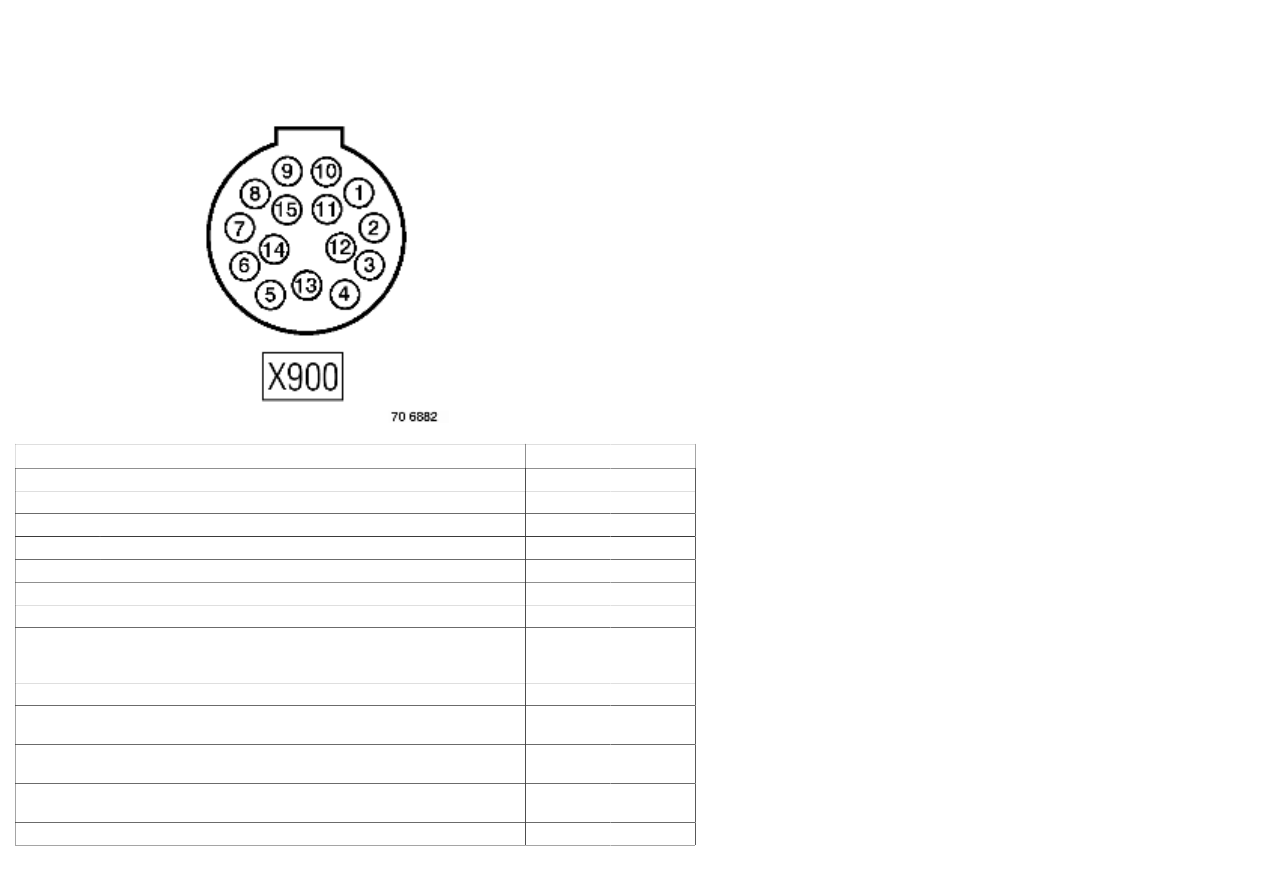

X03 Trailer socket 15-pin type

Pin item N°

Function

Fuse item N° IAmperage

3314

Trailer LH flashing lamps

1

-

3313

Trailer RH flashing lamps

2

-

3515

Trailer fog lights

3

F101

1780

Chassis - vehicle rear / trailer earth link earth

4

-

3728

Trailer LH parking light

5

F94

3727

Trailer RH parking light

6

F93

3522

Trailer stop light

7

F104

Trailer

reversing

lamp

8

F103

10A

2199

Trailer 24 Volts positive (+) power supply after master switch

9

F64

Pin not

connected

10

-

-

Pin not

connected

11

-

-

Pin not

connected

12

-

-

A288

Available power supply (PLC 1 min. input)

13

-

2 / 2

A203

Available power supply (before master switch)

14

-

Pin not

connected

15

-

-
