Renault Scenic, Scenic 2. Руководство - часть 674

Перечень поднадзорных деталей: Электронный блок управления

КАРТОЧКА ДИАГНОСТИКИ

Система: Коммутационный блок в салоне"

Страница 1/2

●

Идентификационные данные

Дата

2

0

Кем заполнена карточка

ИНА

Двигатель

Диагностический
прибор

CLIP:

OPTIMA 5800

NXR:

Версия обновления

●

Ощущения владельца

875

Проблема с запиранием и
отпиранием дверей

1070

Проблемы с включением
наружного освещения

1075

Нарушение работы
стеклоочистителей

1194

Горит сигнальная лампа

Прочее

Дополнительные сведения:

●

Условия, при которых появляются указанные владельцем неисправности

005

Во время движения

010

Постепенное ухудшение
работы

004

Периодически

009

Внезапно

Прочее

Дополнительные сведения:

●

Документация, использованная при диагностике

Используемый метод диагностики

Тип Руководства по диагностике:

Руководство по ремонту:   Техническая Нота:

 Компьютерная

диагностика

№ руководства по диагностике:

Используемая электросхема

№ Технической ноты Схемы
электрооборудования:

Прочая документация

Название и/или обозначение:

FD 15

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию

Считать с помощью диагностического прибора (окно идентификации):

КАРТОЧКА ДИАГНОСТИКИ

Система: Коммутационный блок в салоне"

Страница 2/2

●

Идентификационные данные ЭБУ и замененных деталей системы

Складской номер детали 1

Складской номер детали 2

Складской номер детали 3

Складской номер детали 4

Складской номер детали 5

Складской номер ЭБУ

Номер по каталогу поставщика

Номер программы

Версия программного
обеспечения

№ калибровки:

Версия программного
обеспечения диагностики:

●

Неисправности, выявленные с помощью диагностического прибора

№

неисправности

Присутствующая

неисправность

Запомненная

неисправность

Наименование неисправности

Описание

●

Условия появления неисправности

№ состояния или параметра

Наименование параметра

Значение

Единица измерения

●

Специальные сведения о системе

Описание:

●

Дополнительная информация

По каким причинам было принято
решение о замене ЭБУ?
Перечислите другие замененные
детали

Какие другие системы неисправны?

Дополнительные сведения:

FD 15

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Работа системы

87B

87B-10

№ Vdiag: 44

187B

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Работа системы

Общий принцип работы

ЦЭКБС обеспечивает выполнение следующих функций:
– "автомобиль без ключа", которая состоит из трех частей: доступ, включение и выключение противоугонной

блокировки запуска двигателя и пуск двигателя.

– "климатическая установка", которая включает три подфункции: настройки пользователя, холодильный

контур и отопление.

– "стеклоочистители", состоящая из двух частей: управление стеклоочистителями и мощность работы

стеклоочистителей.

– "освещение", состоящая из двух частей: управление освещением и мощность освещения.
– "система контроля давления в шинах" (см. главу 35B).

Диагностика ЦЭКБС выполняется при помощи диагностического прибора.

1  Функция АВТОМОБИЛЬ БЕЗ КЛЮЧА описана в следующих подфункциях (пояснения см. в разделе

Автомобиль без ключа).

1.a. Доступ

1.a.1. Доступ без функции "свободные руки":
Запрос на запирание или отпирания происходит в виде обмена радиочастотными сигналами (передача
на частоте 433 или 315 МГц после нажатия на кнопку на карточке и приема сигнала встроенной в
ЦЭКБС антенной).
Соответствующие состояния могут быть просмотрены с помощью состояний ET045 "Радиочастотный
кадр получен", ET066 "Сигнал нажатия на кнопку карточки получен", ET067 "Сигнал нажатия на
кнопки карточки распознан"нажатием на выключатель центрального замка ET044 "Выключатель
центрального замка" или с помощью диагностического прибора.
Нажатием кнопки карточки можно отпереть или запереть только одну дверь задка.
Запирание сопровождается двукратным миганием указателей поворота.
Отпирание сопровождается однократным миганием указателей поворота.
Запрос на открытие двери задка и (если это входит в комплектацию автомобиля) заднего стекла может
быть просмотрено с помощью состояний: ET061 "Запрос на отпирание двери задка" и ET062
"Запрос на открытие заднего стекла".
Источник последней команды отпирания или запирания может быть просмотрен с помощью состояний
ET068 "Источник последней команды на запирание" и ET069 "Источник последней команды на
отпирание".
Количество зарегистрированных для данного автомобиля карточек можно быть проверено с помощью
параметра PR013 "Количество зарегистрированных карточек" (не более 4).
Тип и принадлежность карточки к данному автомобилю могут быть проверены с помощью специальной
команды SC005 "Проверка карточки" и одна или несколько карточек могут быть зарегистрированы с
помощью специальной команды SC006 "Регистрация карточки".
– при включенном зажигании запирание при помощи карточки невозможно.
– функция запирания не действует, если ЦЭКБС обнаружил, что одна из дверей или дверь задка

осталась открытой.

Состояние дверей, которые ЦЭКБС определяет как открытые или закрытые, может быть проверено с
помощью состояний ET053 "Дверь водителя", ET042 "Дверь пассажира", ET051 "Левая задняя
дверь", ET052 "Правая задняя дверь", ET050 "Дверь задка" и, если это входит в комплектацию
автомобиля, ET041 "Заднее открывающееся стекло".

ПРИМЕЧАНИЕ:
Исправное состояние выключателей дверей имеет большое значение, так как они обеспечивают
перевод ЦЭКБС в рабочее состояние.
После отпирания при открытии одной из дверей в течении некоторого промежутка времени процесса
напряжение питание, что подтверждается включением подсветки выключателя запуска двигателя и
щитка приборов.
Сигнальная лампа центрального замка включается после запирания и гаснет примерно через одну
минуту после выключения зажигания. В противном случае лампа гаснет после отпирания дверей.
Функционирование подсветки выключателя центрального замка можно проверить с помощью команды
AC020 "Сигнальная лампа выключателя центрального замка".

UCH B/C 84 version 2

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-8

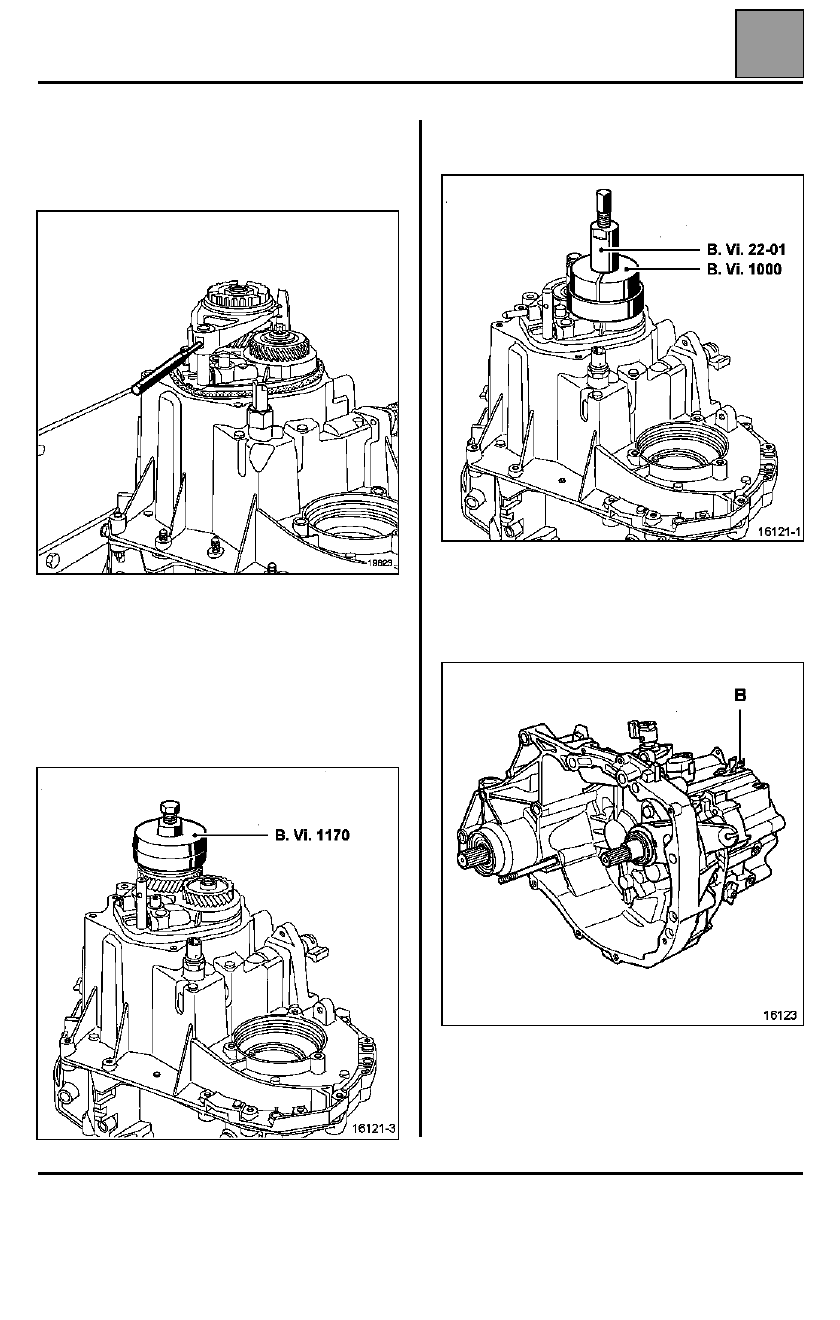

С помощью B. Vi. 31-01, выбейте штифт вилки 5-й
передачи.

Снимите вилку и зубчатую муфту 5-й передачи.

Извлеките ступицу 5-й передачи с помощью
B. Vi. 1170.

Установите зубчатую муфту приспособления
B.Vi. 1170 в положение включенной 5-й передачи,
повернув ее так, чтобы совместить шлицы зубчатой
муфты и ступицы, и снимите приспособление
вместе со ступицей.

Извлеките фиксированную шестерню 5-й передачи
с помощью B. Vi. 22-01 и B. Vi. 1000.

Снимите внешние болты картера коробки.

(Снимите датчик частоты вращения (B) для
полуавтоматической коробки передач JH1).

19823
