ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Вводная часть

87B

87B-4

№ Vdiag: 44

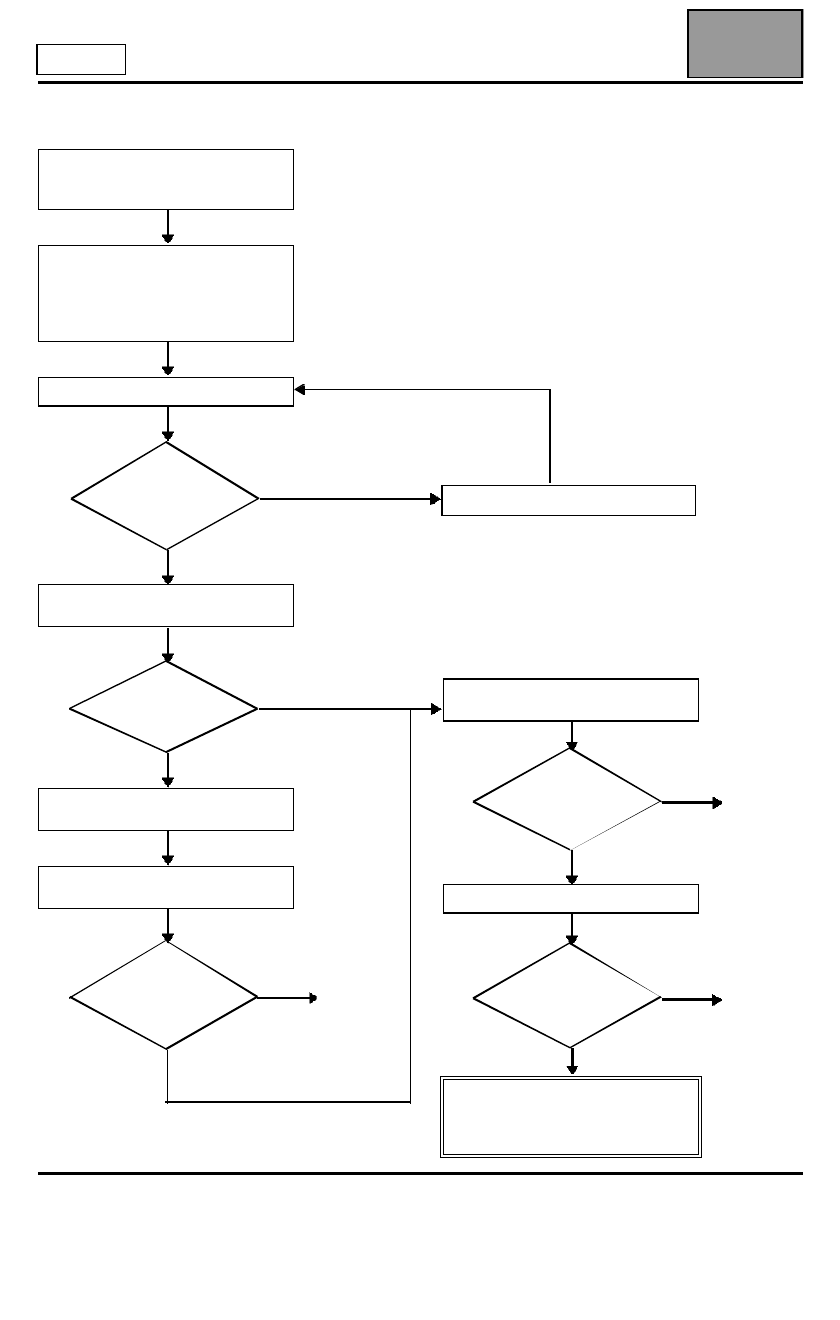

4. ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Проверьте заряженность

аккумуляторной батареи и

исправность предохранителей

Распечатайте бланк карточки

диагностики системы (имеется в

памяти диагностического

прибора CLIP и в Руководстве по

ремонту или Технической ноте)

Подключите прибор CLIP

Ведется ли

обмен информа-

цией с ЭБУ?

нет

да

Считывание кодов

неисправностей

Наличие

неисправностей

нет

да

Обработка присутствующих

неисправностей

Обработка запомненных

неисправностей

Признак

неисправности

сохранился

нет

Неисправ-

ность

устранена

да

См. АПН 1

Выполните контроль

соответствия

Признак

неисправности

сохранился

нет

Неисправ-

ность

устранена

Используйте АПН

Признак

неисправности

сохранился

нет

Неисправ-

ность

устранена

Обратитесь в службу техни-

ческой поддержки Techline с
предоставлением заполнен-

ной карточки диагностики

UCH B/C 84 version 2

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Вводная часть

87B

87B-5

№ Vdiag: 44

5. КАРТОЧКА ДИАГНОСТИКИ

Предъявление этой карточки обязательно:

●

При обращении за помощью в службу технической поддержки Techline.

●

Для подачи запроса на разрешение завода-изготовителя, при замене детали, требующей
обязательного разрешения.

●

Она прилагается к "поднадзорным" деталям при возврате на завод-изготовитель. Таким образом,
наличие карточки диагностики является условием гарантийного возмещения и способствует
лучшему анализу снятых деталей.

6. УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

При любых работах на элементах систем необходимо соблюдать правила безопасности для
предотвращения ущерба для материальной части и травматизма:
– Убедитесь в том, что аккумуляторная батарея хорошо заряжена, чтобы исключить нарушение работы ЭБУ,

если батарея недостаточно заряжена.

– Не курите.
– Пользуйтесь только исправными и предназначенными для данного вида работ оборудованием и

приборами.

7. ПРОВЕРКА С ПОМОЩЬЮ ДИАГНОСТИЧЕСКОГО ПРИБОРА НЕ ВЫЯВИЛА НЕИСПРАВНОСТЕЙ

Если при проверке с помощью диагностического прибора неисправностей не выявлено, но неисправность по
жалобе владельца сохраняется, то неисправность следует устранять, исходя из жалобы владельца

8. ЗАМЕНА ЦЭКБС

После замены ЦЭКБС необходимо произвести конфигурирование нового блока. См.
"Конфигурирование" в данной главе.

ВНИМАНИЕ:

ВНИМАНИЕ!
При любом нарушении работы какой-либо сложной системы необходимо выполнить ее
полную диагностику с помощью соответствующих приборов. КАРТОЧКА ДИАГНОСТИКИ,
заполняемая в ходе диагностики, позволяет создать и сохранить информационный кадр
выполненной диагностики. Она является основным элементом обмена информацией с
производителем.

ПОЭТОМУ ЗАПОЛНЕНИЕ КАРТОЧКИ ДИАГНОСТИКИ ОБЯЗАТЕЛЬНО КАЖДЫЙ РАЗ ПРИ

ПРОВЕДЕНИИ ДИАГНОСТИКИ.

UCH B/C 84 version 2

Перечень поднадзорных деталей: ЭБУ, считывающее устройство карточек, модули рукояток,
антенны

КАРТОЧКА ДИАГНОСТИКИ

Система: Система электронной противоугонной блокировки запуска двигателя

Страница 1/2

●

Идентификационные данные

Дата

2

0

Кем заполнена карточка

ИНА

Двигатель

Диагностический
прибор

CLIP:

Версия обновления

●

Ощущения владельца

1469

Проблема с включением
зажигания

1468

Двигатель не
запускается

1467

Горит сигнальная лампа

Прочее

Дополнительные сведения:

●

Условия, при которых появляются указанные владельцем неисправности

009

Внезапно

010

Постепенное ухудшение
работы

004

Периодически

Прочее

Дополнительные сведения:

●

Документация, использованная при диагностике

Используемый метод диагностики

Тип Руководства по диагностике:

Руководство по ремонту:       Техническая нота

 Компьютерная

диагностика

№ руководства по диагностике:

Используемая электросхема

№ Технической ноты Схемы
электрооборудования:

Прочая документация

Название и/или обозначение:

FD 13

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию

Считать с помощью диагностического прибора (окно идентификации):

Для автомобилей Laguna II, Vel Satis и Espace IV:

КАРТОЧКА ДИАГНОСТИКИ

Система: Система электронной противоугонной блокировки запуска двигателя

Страница 2/2

●

Идентификационные данные ЭБУ и замененных деталей системы

Складской номер детали 1

Складской номер детали 2

Складской номер детали 3

Складской номер детали 4

Складской номер детали 5

Складской номер ЭБУ

Номер по каталогу поставщика

Номер программы

Версия программного обеспечения

№ калибровки:

Версия программного обеспечения
диагностики:

●

Неисправности, выявленные с помощью диагностического прибора

№

неисправности

Присутствующая

неисправность

Запомненная

неисправность

Наименование неисправности

Описание

●

Условия появления неисправности

№ состояния или параметра

Наименование параметра

Значение

Единица измерения

●

Специальные сведения о системе

Описание:

●

Дополнительная информация

По каким причинам было принято
решение о замене ЭБУ?
Перечислите другие замененные детали

Какие другие системы неисправны?

Дополнительные сведения:

Неисправность имеет место при использовании обеих карточек?

Да

Нет



После введения карточки в считывающее устройство до упора на щитке приборов
загораются сигнальные лампы:

Да

Нет



После введения карточки в считывающее устройство до упора рулевая колонка
разблокируется:

Да

Нет



После введения карточки в считывающее устройство до упора подсветка считывающего
устройства:

Часто мигает

         Гаснет



Горит постоянно

Через 3 секунды после введения карточки в считывающее устройство до упора сигналь-
ная лампа противоугонной системы блокировки запуска двигателя на щитке приборов:

Мигает: редко

           часто



Горит постоянно

        Гаснет

Двигатель заводится после нажатия в течение более 3 секунд на кнопку "start"

Да

Нет



FD 13

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию
