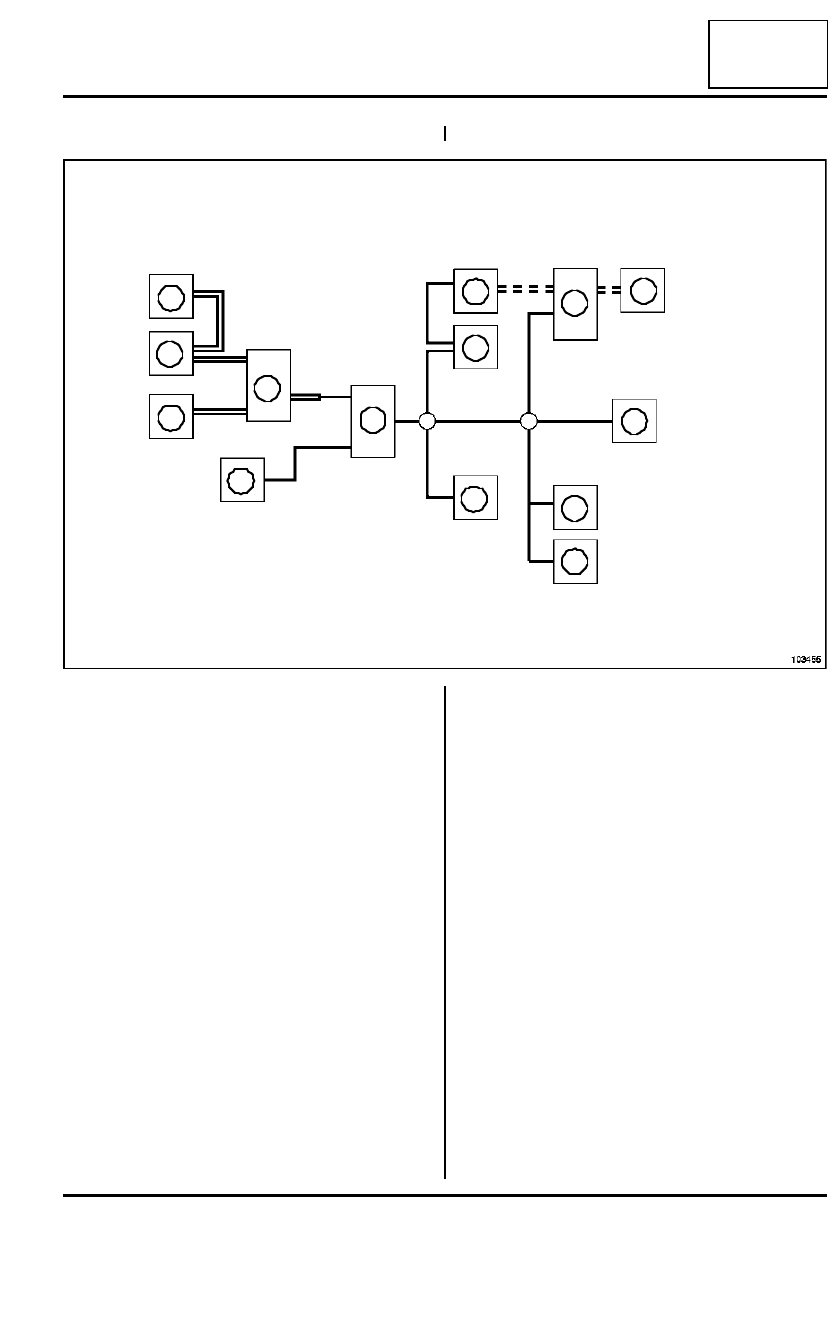

88B - 5 МУЛЬТИПЛЕКСИРОВАННАЯ Описание 88B XII - ФУНКЦИОНАЛЬНАЯ
СХЕМА ====: Мультиплексная
сеть
в
моторном
отсеке ____: Мультиплексная
сеть
салона = = =: Мультимедийная
мультиплексная
сеть 103455 11 10 8 9 7 14 6 5 4 3 2 13 1 12 (1) ЦЭКБС (2) Блок
защиты
и
коммутации (3) Электрический
замок
рулевой колонки (4) ЭБУ
АБС (5) ЭБУ
системы
впрыска (6) ЭБУ
АКП (7) Диагностический
разъем (8) ЭБУ
электроусилителя рулевого
управления (9) Щиток
приборов (10) ЭБУ
навигационной
с и с темы автомобилей
в
максимальной комплектации (11) Аудиосистема
м а ксимального уровня
комплектации (12) ЭБУ
подушек
безопасности
и преднатяжителей
ремней безопасности (13) ЭБУ
климатической
установки (14) ЭБУ
автоматического стояночного
тормоза |
