РЕМОНТ ПОВРЕЖДЕННОГО КУЗОВА
Восстановление несущего основания кузова
03B
03B-14
1. ОСНОВНЫЕ КОНТРОЛЬНЫЕ ТОЧКИ ДЛЯ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ КУЗОВА

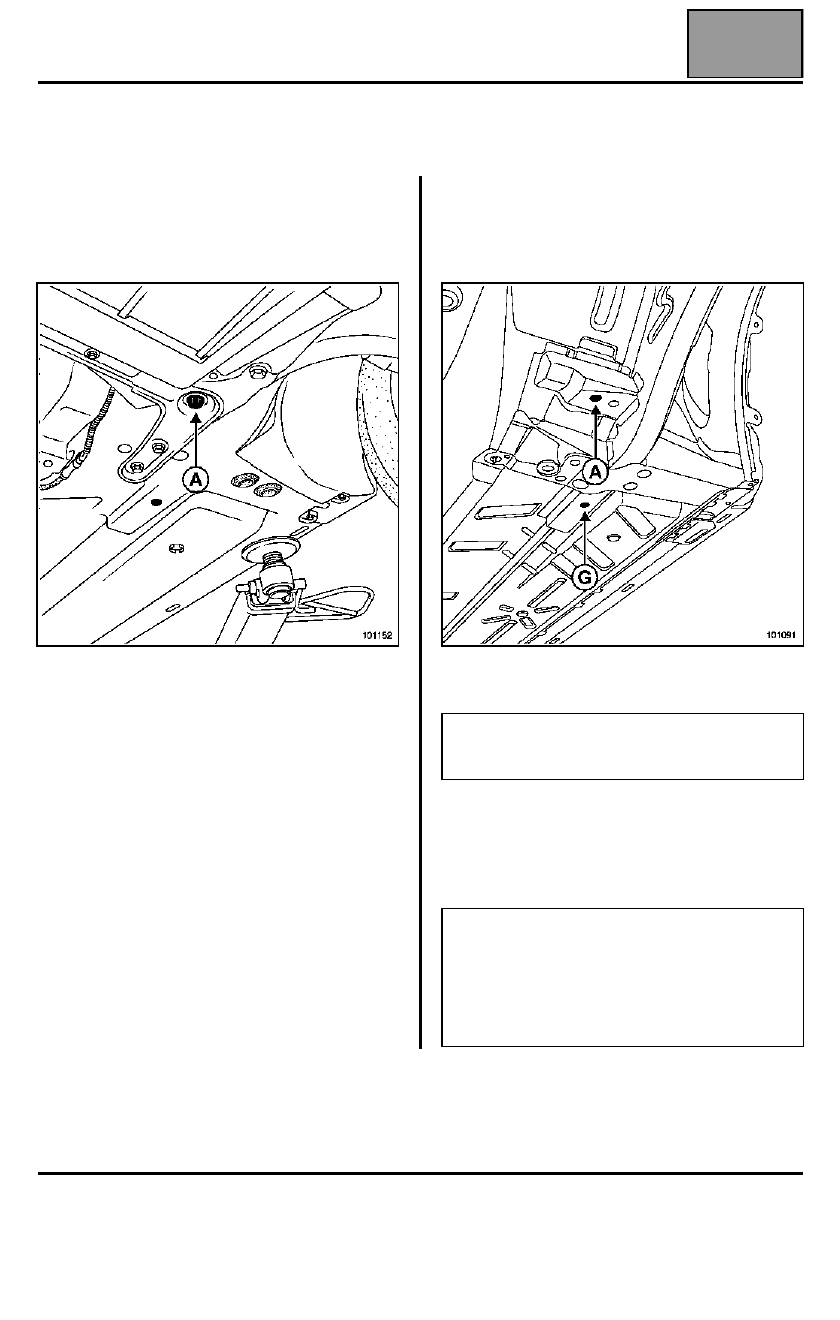

A - ЗАДНЕЕ КРЕПЛЕНИЕ ПЕРЕДНЕГО
ПОДРАМНИКА
Это передняя основная контрольная точка для
регулировки положения кузова по высоте.
1 - Передние механические узлы установлены
На болте крепления подрамника установлен
кондуктор.
могут иметь место два случая:
1 для восстановления задней части кузова
достаточно двух данных точек для выравнивания
и поддержания передка автомобиля.
2 при несильном лобовом ударе без снятия
переднего подрамника.
Если имеются сомнения относительно смещения
одной из главных контрольных точек (А или В), для
подтверждения правильности регулировки
положения по высоте рекомендуется использовать
две дополнительных точки, расположенных на
каком-либо участке, не поврежденном ударом.
2- Передние механические узлы сняты
В случае замены задней опоры подрамника данная
контрольная точка временно заменяется
точкой (G), находящейся на задней части
переднего лонжерона, при этом точка (A) служит
для правильной установки заменяемого элемента.
Примечание:
– с левой стороны - круглое отверстие,
– с правой стороны - овальное.
ВНИМАНИЕ!
Данная контрольная точка позволяет
уточнить геометрию передней подвески,
служит для выравнивания подрамника
передней подвески относительно кузова,
непосредственно влияет на все углы
установки передних колес.
