Приборная



панель

:

Снятие



и



установка

83A

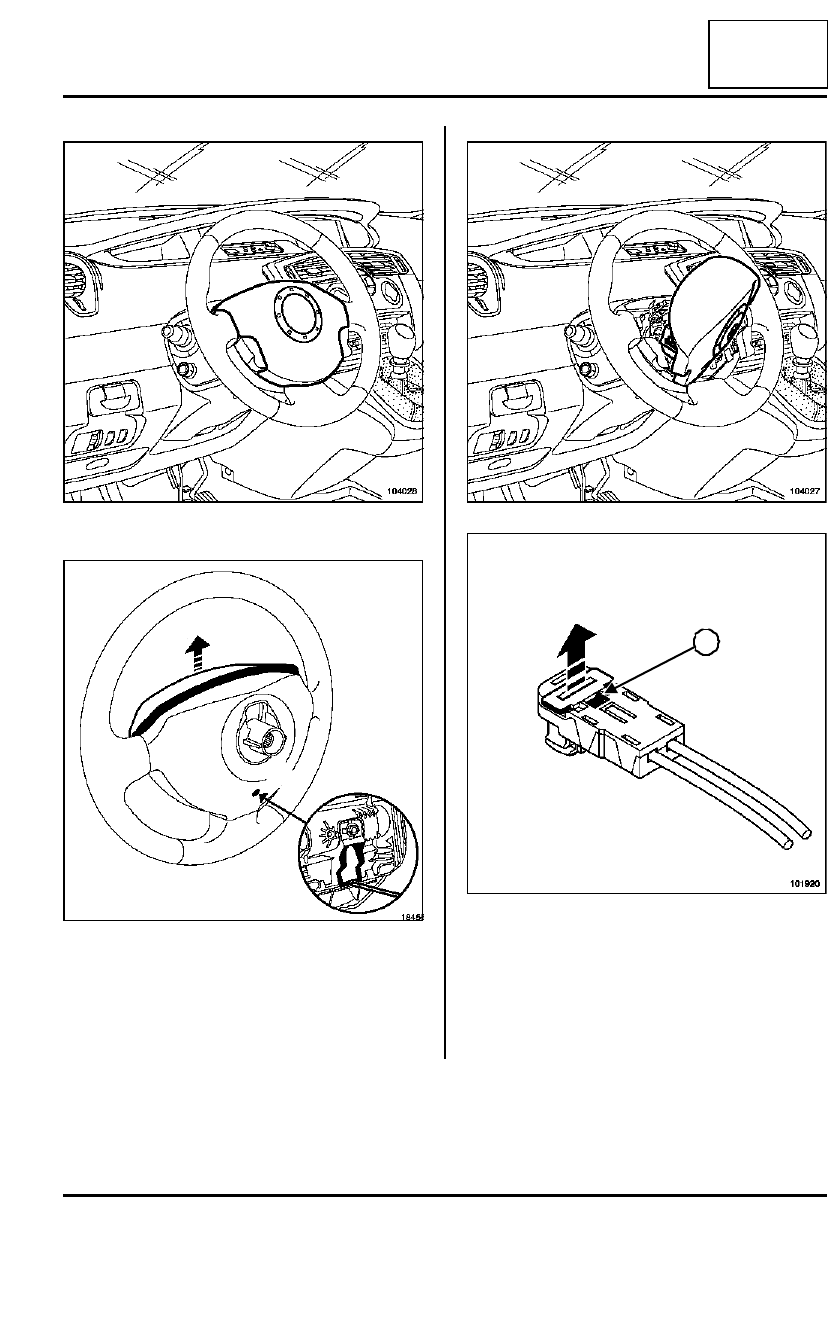

Снимите



модуль



подушки



безопасности

.

Поверните



рулевое



колесо



на



пол

-

оборота



для

того

,

чтобы



получить



доступ



к



отверстию

 (3).

В с т а в ь т е



о т в е р т к у



в



о т в е р с т и е

  (3),

расположенное



за



рулевым



колесом

.

Сдвиньте



подушку



безопасности

 (4).

Небольшой



о т в е р т к о й



отожмите



ф и к с а т о р ы

разъемов



проводов



в



точке

(5) .

Разъедините



разъемы

:

-

фронтальной



подушки



безопасности



водителя

,

-

выключателей



регулятора



скорости

.

Снимите



подушку



безопасности

.

104028

18455

3

4

104027

101920

5

83A

-

3

КОНТРОЛЬНО

-

ИЗМЕРИТЕЛЬНЫЕ



ПРИБОРЫ

Приборная



панель

:

Снятие



и



установка

83A

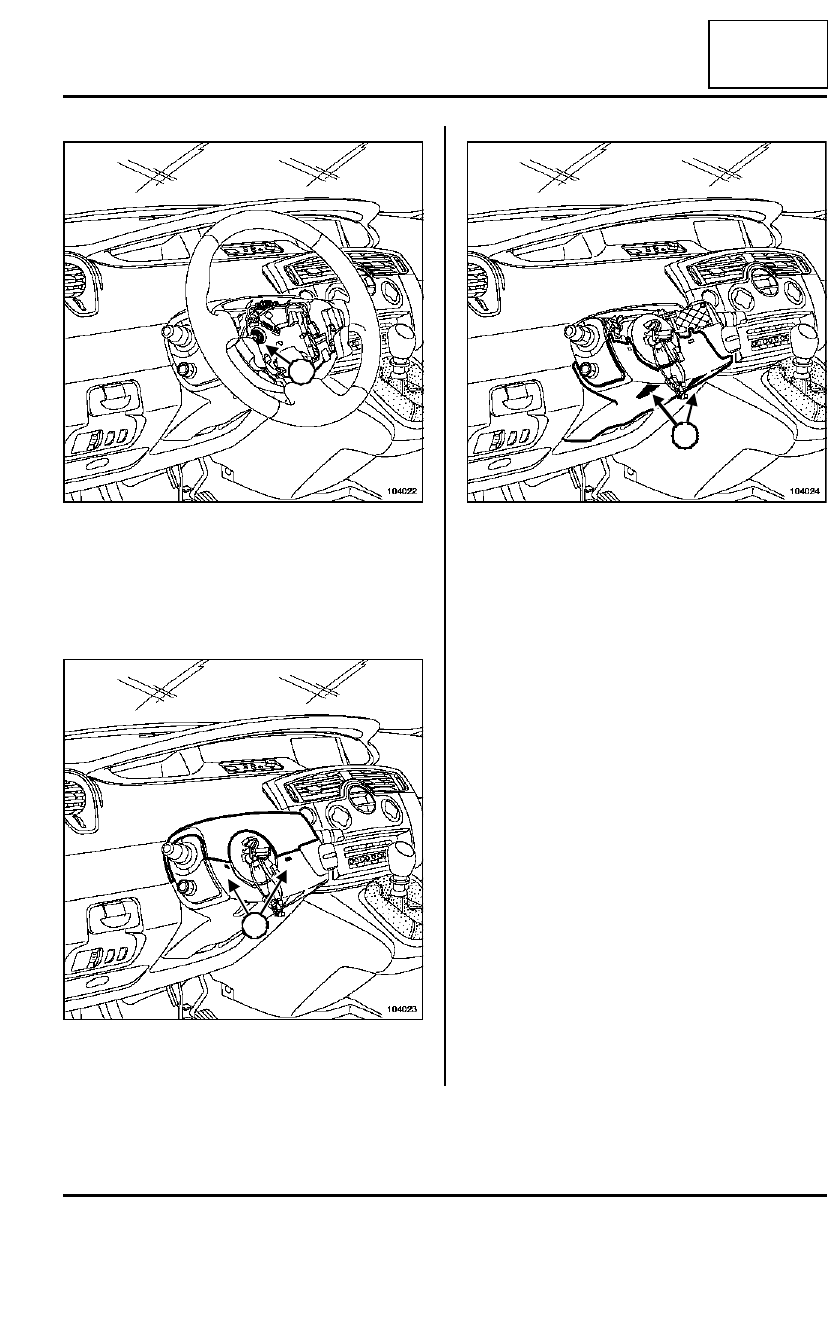

Установите



колеса



в



положение



для



движения



по

прямой

.

Снимите

:

-

болт



крепления



рулевого



колеса

;(6)

-

рулевое



колесо

.

Отверткой



нажмите



на



защелки

 (7).

Отсоедините



верхний



облицовочный



кожух

.

Снимите

:

-

два



винта



крепления

 (8),

-

нижний



облицовочный



кожух

.

104022

104023

6

7

104024

8

83A

-

4

КОНТРОЛЬНО

-

ИЗМЕРИТЕЛЬНЫЕ



ПРИБОРЫ

Приборная



панель

:

Снятие



и



установка

83A

О т м е т ь т е



положение



контактного



диска

,

убедившись

,

что



колеса



находятся



в



положении

для



движения



по



прямой

.

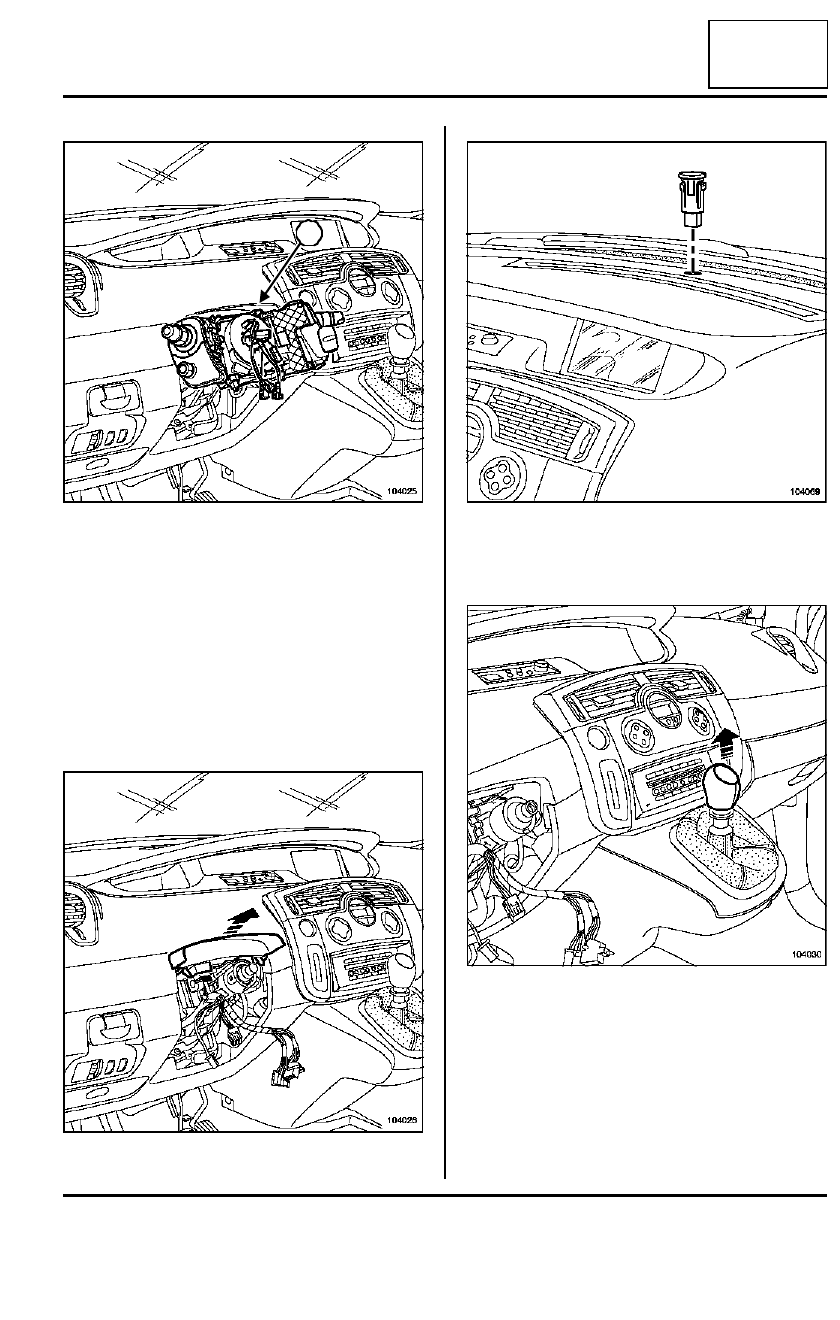

Ослабьте



болт

 (9).

Отсоедините



блок



от



рулевой



колонки

.

Р а з ъ е д и н и т е



р а з ъ е м ы



(

переключателя

стеклоочистителей

,

П Д У



а у д и о с и с т е м ы



и

переключателя



наружного



освещения

)

и



разъем

контактного



диска

.

Отсоедините



верхнюю



декоративную



накладку

.

Отсоедините



датчик



интенсивности



солнечного

излучения

.

Разъедините



разъем

.

Отсоедините



рукоятку



р ы ч а г а



переключения

передач

.

104025

104026

9

104069

104030

83A

-

5

КОНТРОЛЬНО

-

ИЗМЕРИТЕЛЬНЫЕ



ПРИБОРЫ

Приборная



панель

:

Снятие



и



установка

83A

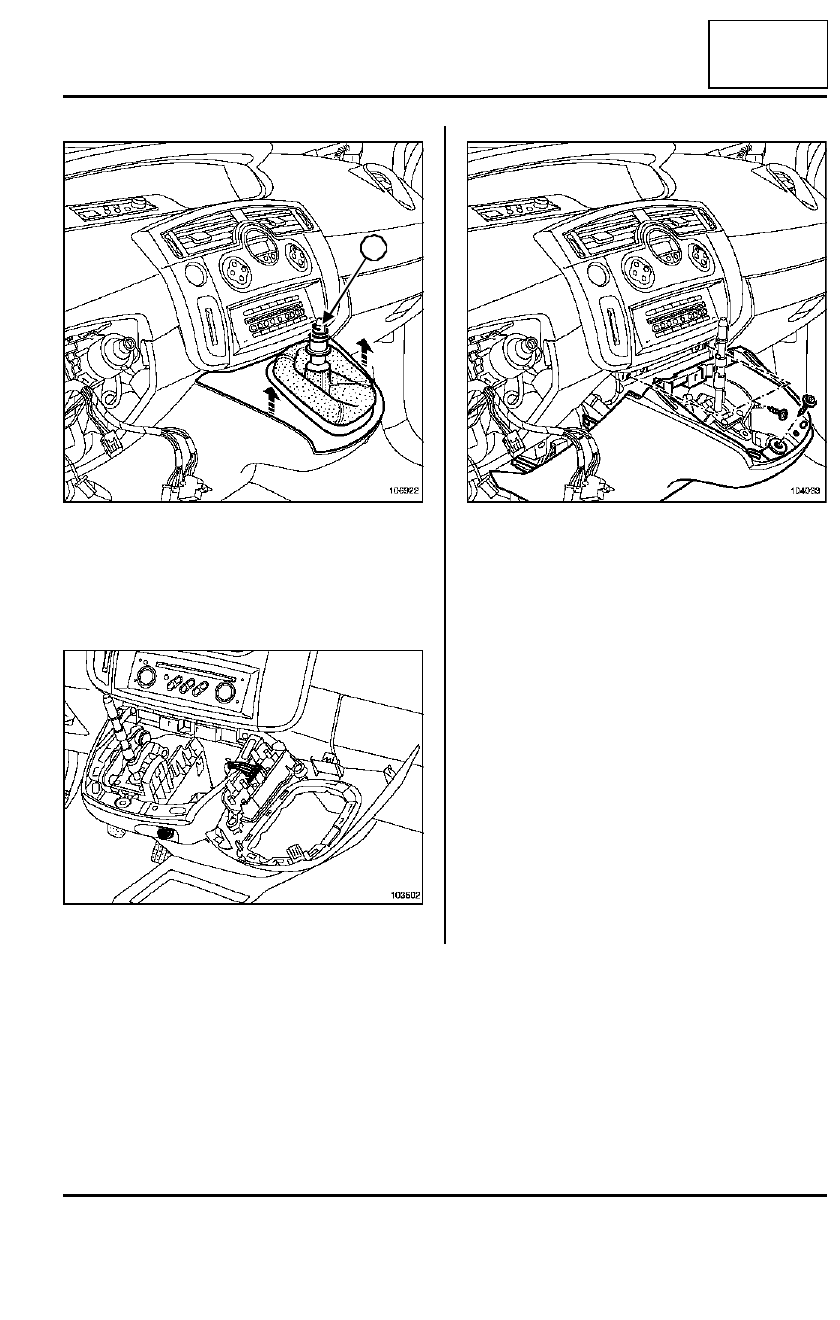

Снимите



пружину

.(10)

Отсоедините



верхнюю



о б л и ц о в к у



рычага

переключения



передач



с



чехлом

.

Нажав



снизу



на



защелки



чехла

,

отделите



его



от

облицовки

.

Разъедините



разъем

.

Снимите

:

-

три



винта

,

-

держатели

.

Отсоедините



н и ж н ю ю



облицовку



рычага

переключения



передач

.

Разъедините



р а з ъ е м



громкоговорителя

,

действуя



с в е р х у



с и с т е м ы



навигации



(

в

зависимости



от



уровня



комплектации

).
