Renault Scenic, Scenic 2. Руководство - часть 538

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

38C

38C-61

ESP BOSCH 8.0

№ Vdiag: 08, 09, 0A

Диагностика - Сводная таблица состояний и

параметров

СВОДНАЯ ТАБЛИЦА СОСТОЯНИЙ ССТ

СВОДНАЯ ТАБЛИЦА ПАРАМЕТРОВ ССТ

Состояние по

диагностичес-

кому прибору

Наименование по диагностическому прибору

ET017

Педаль тормоза

ET023

Выключатель ССТ

ET030

Автоматическое включение стоп-сигнала

Параметры по
диагностичес-

кому прибору

Наименование по диагностическому прибору

PR001

Скорость вращения правого переднего колеса

PR002

Скорость вращения левого переднего колеса

PR003

Скорость вращения правого заднего колеса

PR004

Скорость вращения левого заднего колеса

PR005

Напряжение питания ЭБУ

PR007

Продольное ускорение

PR016

Коррекция программирования датчика поперечного ускорения (Vdiag 09 и 0A).

PR030

Индекс измерения скорости

PR033

Угол поворота рулевого колеса

PR034

Угловое ускорение

PR036

Поперечное ускорение

PR038

Скорость движения автомобиля

PR063

Параметры автомобиля

PR064

Порог автоматического повторного включения ССТ

PR065

Коррекция программирования датчика поперечного ускорения (Vdiag 09 и 0A).

PR066

Коррекция программирования датчика поперечного ускорения (Vdiag 09 и 0A).

ESP 8.0.X84 3.0

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Интерпретация состояний

38C

38C-62

ESP BOSCH 8.0

№ Vdiag: 08, 09, 0A

Диагностика - Интерпретация состояний

ET017

ПЕДАЛЬ ТОРМОЗА

УКАЗАНИЯ

Особенности:
Проводите проверку только в том случае, если состояния "нажата" и "отпущена"
не соответствуют положению педали.

СОСТОЯНИЕ "Отпущена" при нажатой педали тормоза.

Если лампы стоп-сигнала загораются:
– Проверьте и обеспечьте целостность цепи между контактом 1 разъема выключателя стоп-сигнала и

контактом 30 разъема ЭБУ.

Если лампы стоп-сигнала не загораются:
– Проверьте и обеспечьте наличие реле включения ламп.
– Проверьте состояние и правильность установки выключателя стоп-сигнала, а также предохранитель

ламп стоп-сигнала.

– Снимите и проверьте работоспособность выключателя стоп- сигнала:

Замкнутая цепь между

контактами

Разомкнутая цепь

между контактами

Выключатель нажат

(Педаль тормоза отпущена)

3 и 4

1 и 2

Выключатель отпущен

(Педаль тормоза нажата)

1 и 2

3 и 4

– При необходимости замените выключатель.
– Убедитесь в наличии "+" после замка зажигания на контактах 2 и 4 разъема выключателя стоп-

сигнала.

Если лампы стоп-сигнала по-прежнему не загораются, проверьте и обеспечьте наличие цепи между
контактом 1 разъема выключателя стоп-сигнала и контактом 4 колодки реле.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите информацию о неисправностях из памяти ЭБУ.
Проведите дорожное испытание, а затем повторную проверку при помощи
диагностического прибора.

ESP 8.0.X84 3.0

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Диагностика - Интерпретация состояний

38C

38C-63

ESP BOSCH 8.0

№ Vdiag: 08, 09, 0A

ET017

ПРОДОЛЖЕНИЕ

СОСТОЯНИЕ "Нажата" при отпущенной педали тормоза.

– Проверьте состояние и правильность установки выключателя стоп-сигнала, а также предохранитель и

состояние ламп стоп-сигнала.

– Снимите и проверьте работоспособность выключателя стоп- сигнала:

Замкнутая цепь между

контактами

Разомкнутая цепь

между контактами

Выключатель нажат

(Педаль тормоза отпущена)

3 и 4

1 и 2

Выключатель отпущен

(Педаль тормоза нажата)

1 и 2

3 и 4

– При необходимости замените выключатель.
– Убедитесь в отсутствии замыкания на 12 В в цепи между контактом 1 разъема выключателя стоп-

сигнала и контактом 30 разъема ЭБУ.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Удалите информацию о неисправностях из памяти ЭБУ.
Проведите дорожное испытание, а затем повторную проверку при помощи
диагностического прибора.

ESP 8.0.X84 3.0

РЕМОНТ ПОВРЕЖДЕННОГО КУЗОВА

Диагностика

03B

03B-2

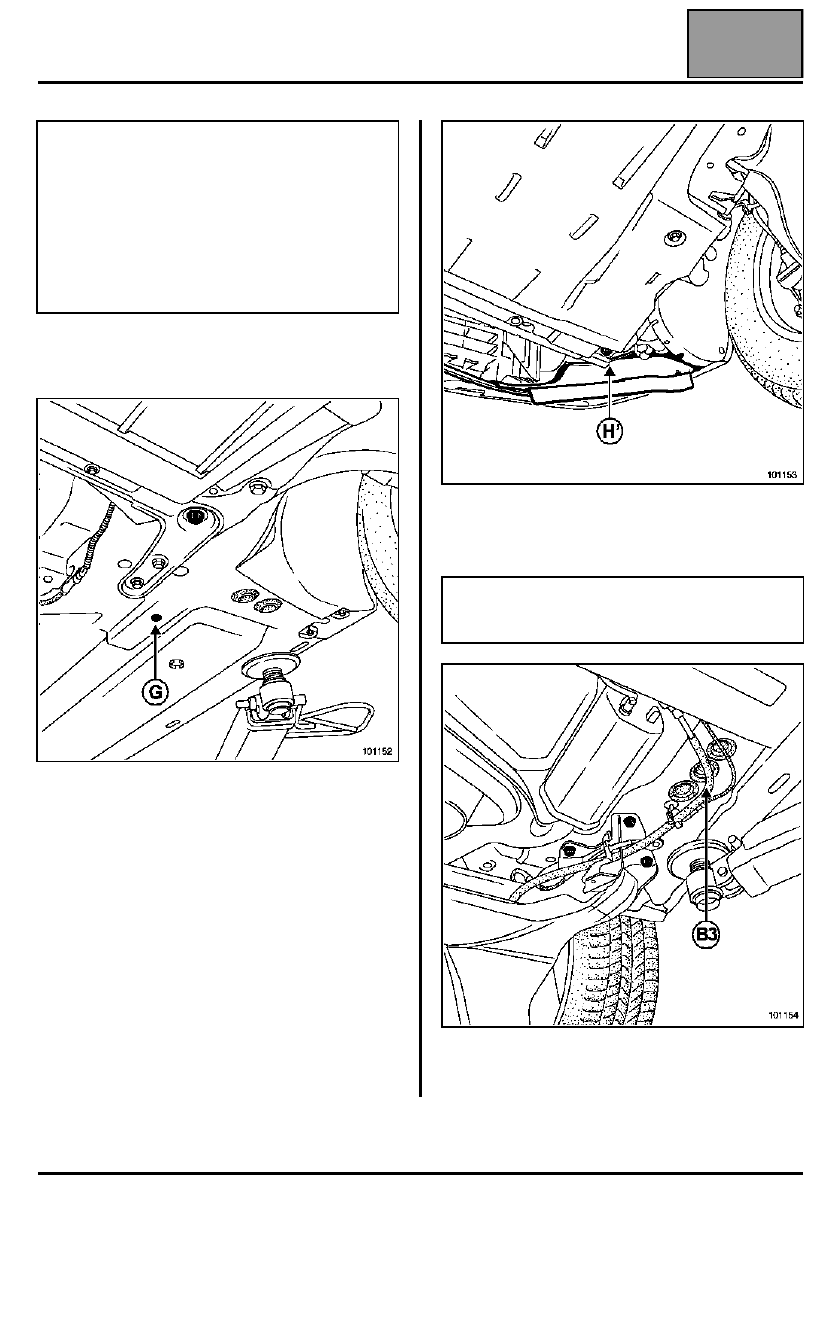

КОНТРОЛЬНЫЕ ТОЧКИ ДЛЯ СРАВНЕНИЯ
ЛИНЕЙНЫХ РАЗМЕРОВ

Точка G

Исходная контрольная точка для проверки
точек (B3) и (H).

Точка H

Передняя направляющая переднего лонжерона

Точка B3

Направляющая под кузовом.

Примечание:
Отверстия под днищем кузова закрыты
пластмассовыми заглушками для обеспечения
герметичности скрытых полостей.
При установке кондукторов снимите некоторые
из заглушек.
В случае повреждения заглушек следует
обязательно заменить их новыми для
обеспечения надежной защиты автомобиля от
коррозии.

Примечание:
Для доступа к точке (H) необходимо частично
снять пластмассовый защитный щиток.
