АВТОМАТИЧЕСКИЙ СТОЯНОЧНЫЙ ТОРМОЗ

Диагностика - Жалобы владельца

37B

АСТ

№ Vdiag: 04

Диагностика - Жалобы владельца

УКАЗАНИЯ

Выполняйте проверку данной жалобы владельца только после полной проверки
с помощью диагностического прибора.

НЕТ СВЯЗИ С ЭБУ

АПН 1

НАРУШЕНИЕ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ СТОЯНОЧНОГО ТОРМОЗА

АПН 2

НАРУШЕНИЯ АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ СТОЯНОЧНОГО ТОРМОЗА
(при остановке двигателя)

АПН 3

НАРУШЕНИЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧЕНИЯ СТОЯНОЧНОГО ТОРМОЗА
(при трогании с места)

АПН 4

НАРУШЕНИЕ ЭКСТРЕННОГО ТОРМОЖЕНИЯ
(только во время движения)

АПН 5

НЕ ЗАГОРАЕТСЯ СИГНАЛЬНАЯ ЛАМПА НА ЩИТКЕ ПРИБОРОВ

АПН 6

АСТ J84 -  1.1

Издание 2-е

37B-86

АВТОМАТИЧЕСКИЙ СТОЯНОЧНЫЙ ТОРМОЗ

Диагностика - АПН

37B

АСТ

№ Vdiag: 04

Диагностика - АПН

АПН 1

Нет связи с ЭБУ

УКАЗАНИЯ

Отсутствуют

Проверьте диагностический прибор на другом автомобиле.

Проверьте:
– Цепь между диагностическим прибором и диагностическим датчиком (исправна ли проводка).
– Цепь между диагностическим датчиком и диагностическим разъемом автомобиля (исправна ли

проводка)

– Предохранители защиты цепей двигателя и салона (в частности предохранитель на 25 A блока 2

предохранителей и реле в салоне под левым передним сиденьем).

Проверьте наличие "+" 12 В аккумуляторной батареи на контакте 16, наличие "+" 12 В после замка
зажигания на контакте 1 и наличие "массы" на контакте 5 и на контакте 4 диагностического разъема.
При необходимости устраните неисправность.

Разъедините разъем ЭБУ автоматического стояночного тормоза и проверьте отсутствие
поврежденных, оборванных или закороченных проводов в цепях:

Разъем ЭБУ автоматического
стояночного тормоза

контакт H4
контакт G4

 цепь "+" до замка зажигания (предохранитель на 25 A блока 2

предохранителей и реле в салоне под левым передним сиденьем)

контакт H2
контакт G2

 "масса"

контакт A4

 контакт 7 диагностического разъема (линия K)

При необходимости устраните неисправность (см. схему электрооборудования автомобиля).

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Выполните полную проверку с помощью диагностического прибора.

АСТ J84 -  1.1

Издание 2-е

37B-87

ОБЩИЕ ДАННЫЕ

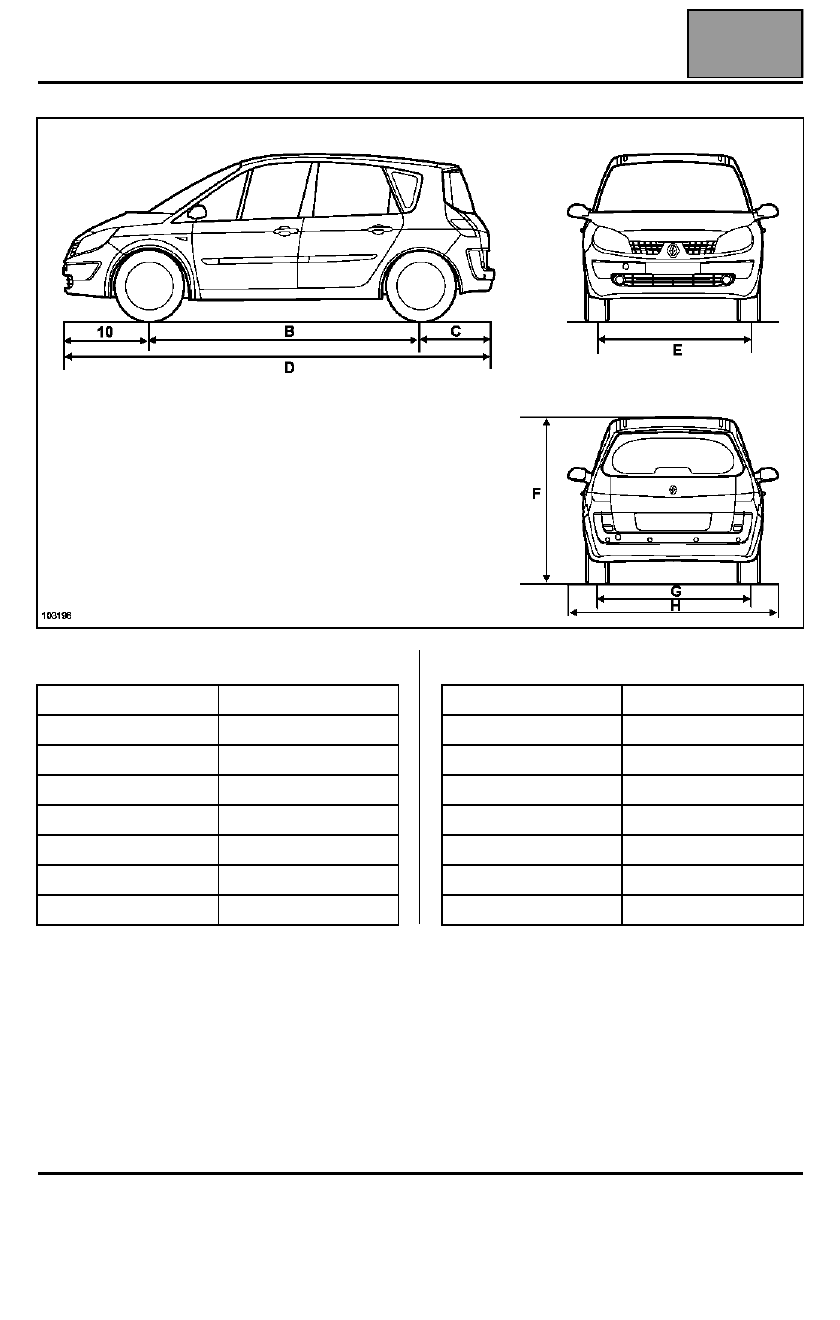

Габаритные размеры

01C

01C-1

101C

ОБЩИЕ ДАННЫЕ

Габаритные размеры

Размеры даны в метрах

ДЛИННОБАЗНЫЙ SCENIC

A

0,851

B 2,685

C 0,723

D

4,259

E

1,514

F (без нагрузки)

1,620

G 1,514

H 1,810

A

0,851

B 2,736

C 0,906

D

4,493

E

1,506

F (без нагрузки)

1,636

G 1,506

H 1,810

Издание 2-е

НОВШЕСТВА ПО КУЗОВУ

Методы ремонта

02B

02B-4

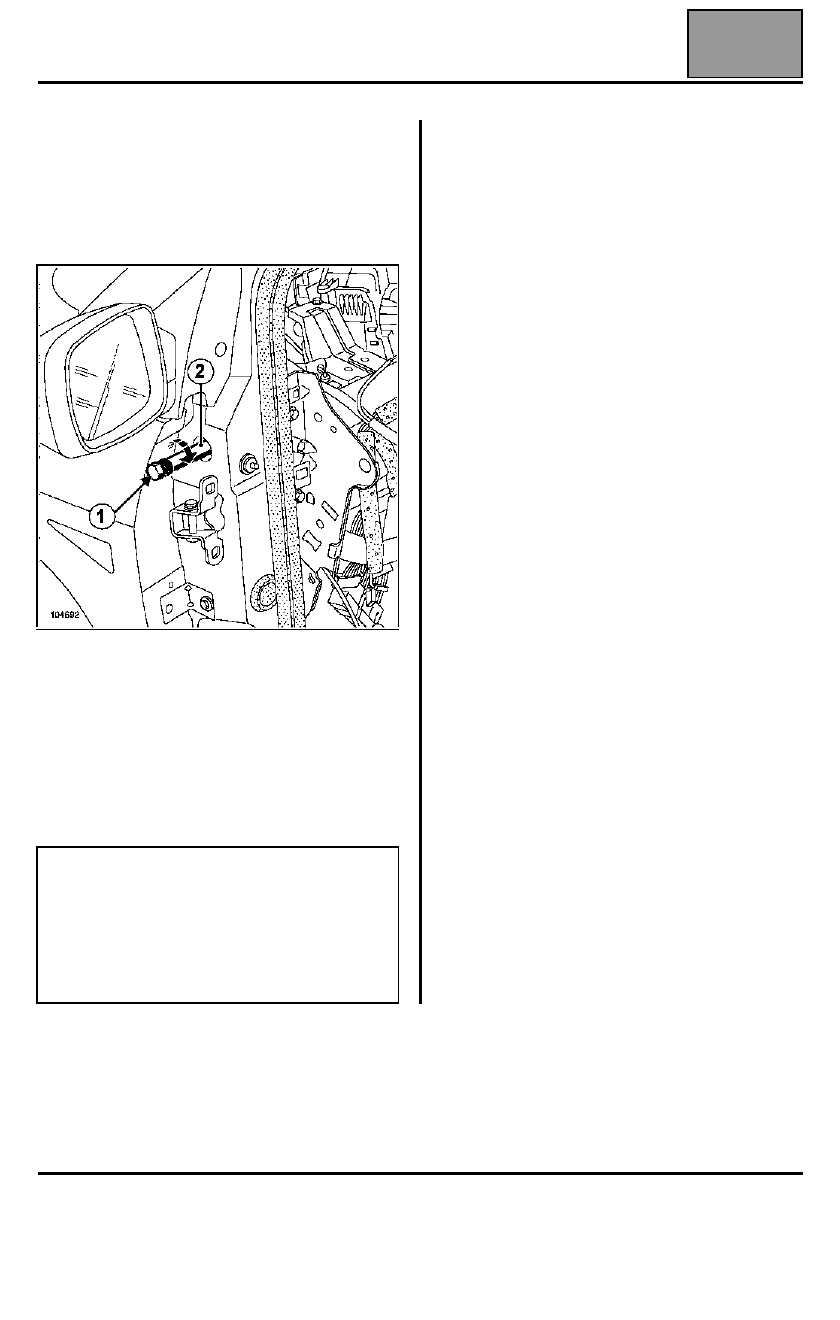

УСТАНОВКА

Заверните стопорную гайку (с левой резьбой) до
упора в балку.

Установите балку на автомобиль, совместив гайку
балки с отверстием в передней стойке.

Подготовьте приспособление так же, как для
снятия вверните его до упора в гайку балки, затем
заблокируйте корпусом приспособления (2) гайку
балки (как контргайкой). Вверните одновременно
стержень (1) и корпус (2) приспособления до упора
и слегка затяните их.

Удерживая корпус приспособления (2),
разблокируйте стержень (1) как контргайку и затем
снимите приспособление.

1

Автомобили оснащены электрозамком рулевой
колонки. Чтобы можно было перемещать
автомобиль с отключенной аккумуляторной
батареей, необходимо, прежде чем отключить
эту батарею, заблокировать ЭБУ подушек
безопасности с помощью диагностического
прибора.

2

После срабатывания пиропатронов вследствие
удара ЭБУ подушек безопасности оказывается
заблокированным, а электрозамок рулевой
колонки разблокированным.

3

При проведении сварочных работ на кузове
следует отсоединить провода от обоих
выводов аккумуляторной батареи и снять ЭБУ,
находящиеся вблизи заменяемых кузовных
деталей. Электронные блоки могут быть
повреждены при прохождении тока при
точечной или дуговой электросварке.

ВНИМАНИЕ!
Возможно, что при снятии поперечины
приборной панели изменится исходное
положение контргаек с обеих сторон балки. В
этом случае необходимо установить приборную
панель, чтобы отрегулировать зазоры между ней
и облицовками стоек дверных проемов и
обивками дверей.
