ampoules

feux :

de brouillard .................................................. (page courante)

feux :

de direction ................................................... (page courante)

feux :

de position .................................................... (page courante)

feux :

de recul ......................................................... (page courante)

feux :

lampes

5.19

Feux arrière : remplacement des lampes (B85 - C85 - S85 - Renault)

Feux arrière (remplacement des lampes)

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

3  Габаритный фонарь и фонарь стоп-

сигнала

Лампа P21/5 W.

4  Указатель поворотов

Лампа PY21.

5  Фонарь заднего хода

Лампа P21 W.

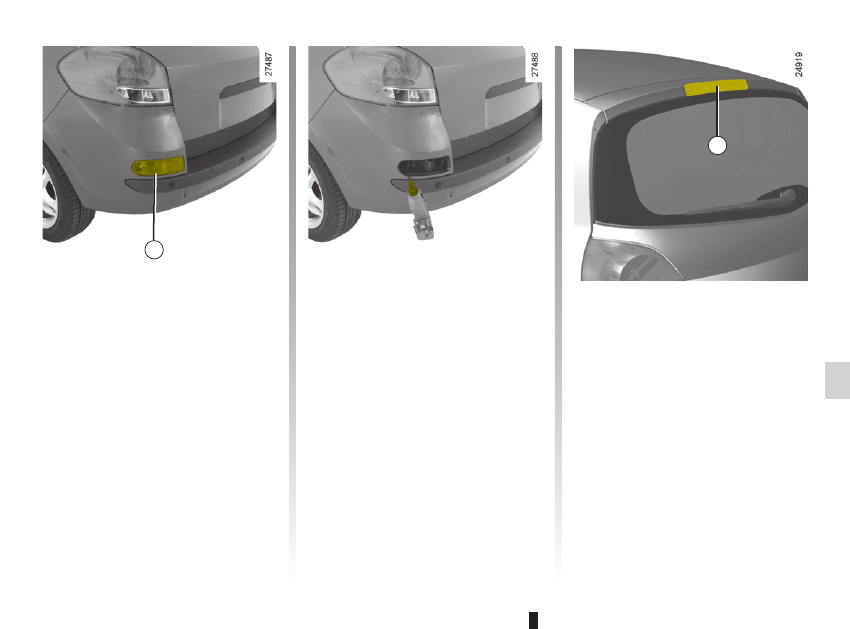

6  Задний противотуманный фонарь

Лампа P21 W.
Примечание:  оба  блока  фонарей

имеют  по  лампе,  но  работает  только

лампа со стороны водителя.

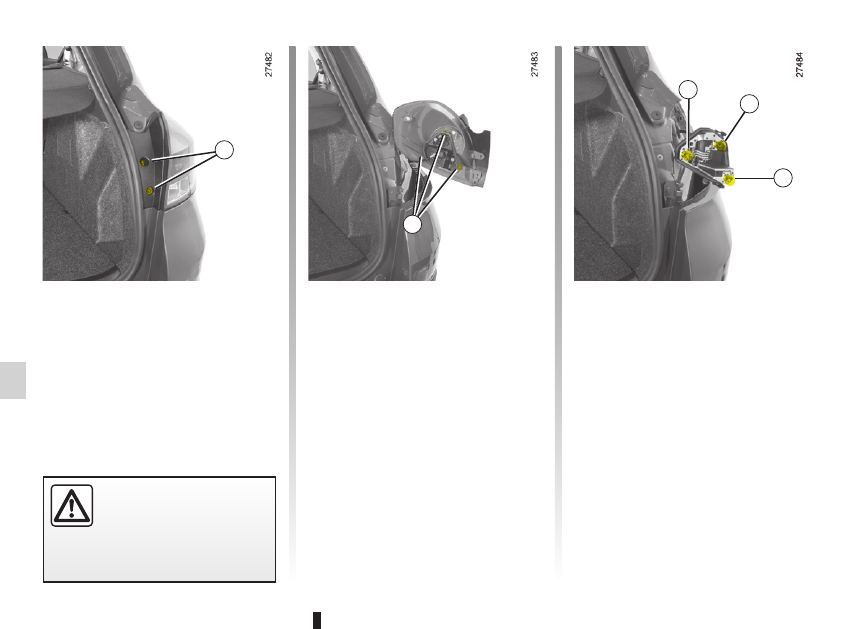

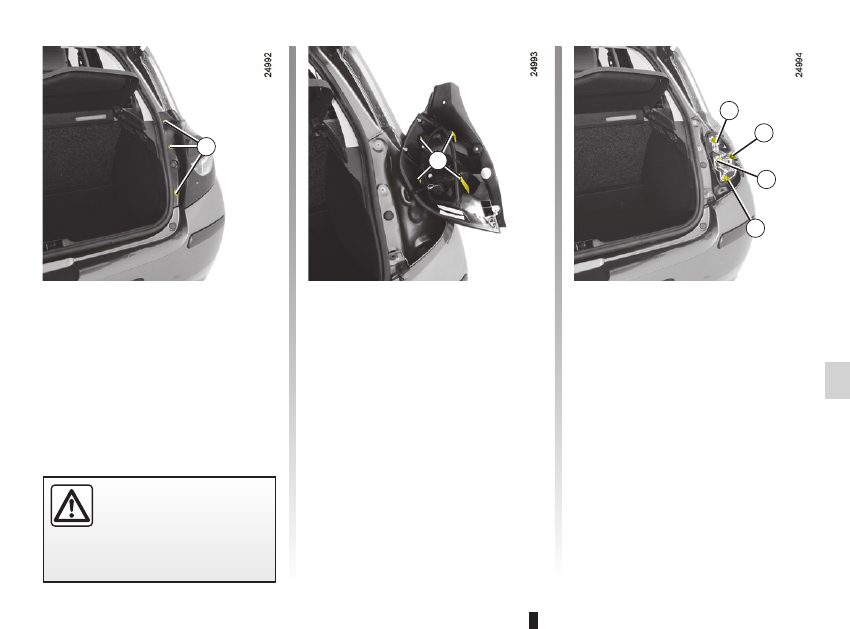

Снаружи освободите блок задних фона-

рей, потянув его назад.
Отсоедините  патрон  2,  чтобы  получить

доступ к лампам.

Трех- и пятидверные модели
Открыв дверь задка, выверните винты 1.

ЗАДНИЕ ФОНАРИ: замена ламп

3

6

4

5

1

2

5.20

Feux arrière : remplacement des lampes (B85 - C85 - S85 - Renault)

Jaune

ЗАДНИЕ ФОНАРИ: замена ламп

(продолжение)

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

3  Габаритный фонарь и фонарь стоп-

сигнала

Лампа P21/5 W.

4  Указатель поворотов

Лампа P21W.

5  Фонарь заднего хода

Лампа P21 W.

Снаружи освободите блок задних фона-

рей, потянув его назад.
Для получения доступа к лампам снимите

фиксаторы 2 держателя ламп.

Автомобили с кузовом универсал
Открыв дверь задка, выверните винты 1.

1

2

3

4

5

Jaune

5.21

Feux arrière : remplacement des lampes (B85 - C85 - S85 - Renault)

6  Задний противотуманный фонарь

Лампа P21 W.
Примечание:  задний  противотуман-

ный  фонарь  имеется  только  со  сто-

роны водителя.

ЗАДНИЕ ФОНАРИ: замена ламп

(продолжение)

7

Задний противотуманный

фонарь 6

С помощью инструмента типа плоской от-

вертки отсоедините фонарь.

6

Третий фонарь стоп-сигнала 7

Обратитесь на сервисную станцию ком-

пании-производителя.

feux :

de plaque d’immatriculation .......................... (page courante)

répétiteurs latéraux ............................................. (page courante)

5.22

Feux arrière : remplacement des lampes (B85 - C85 - S85 - Renault)

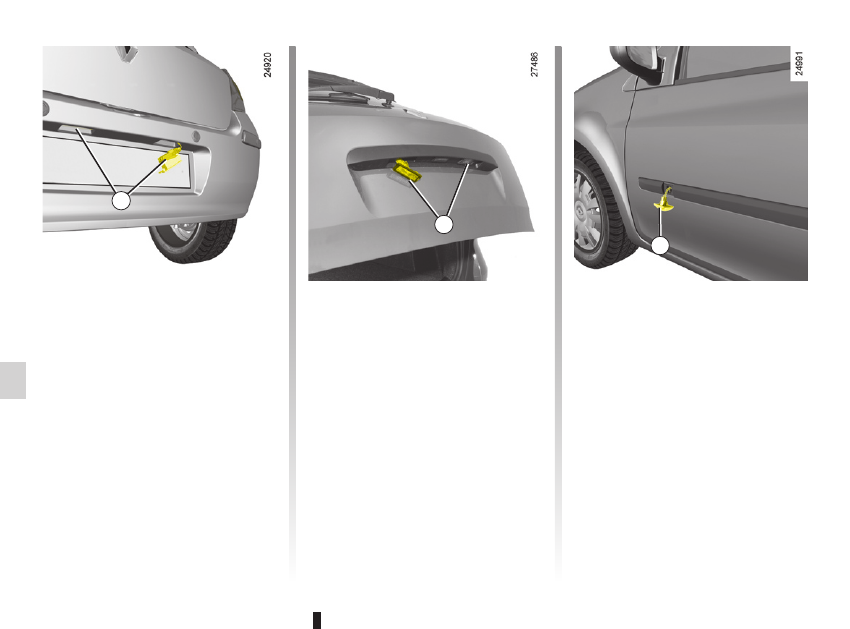

Répétiteurs latéraux (remplacement des lampes)

Боковые повторители

указателей поворота 9

С помощью инструмента типа плоской от-

вертки отсоедините боковой повторитель

указателей поворота.
Поверните разъем на четверть оборота и

извлеките лампу.
Тип лампы:  WY5W.

Фонари освещения номерного

знака 8

Трех- и пятидверные модели
Отсоедините плафон 8, нажав на фикса-

тор.
Снимите  крышку  фонаря  для  доступа  к

лампе.
Тип лампы: цилиндрическая с конце-

вым цоколем W5W.

ЗАДНИЕ ФОНАРИ

(продолжение)

 И БОКОВЫЕ ФОНАРИ: замена ламп

9

8

Модификация с кузовом универсал
Отсоедините плафон 8, нажав на фикса-

тор.
Снимите  крышку  фонаря  для  доступа  к

лампе.
Тип лампы: цилиндрическая с конце-

вым цоколем W5W.

8
