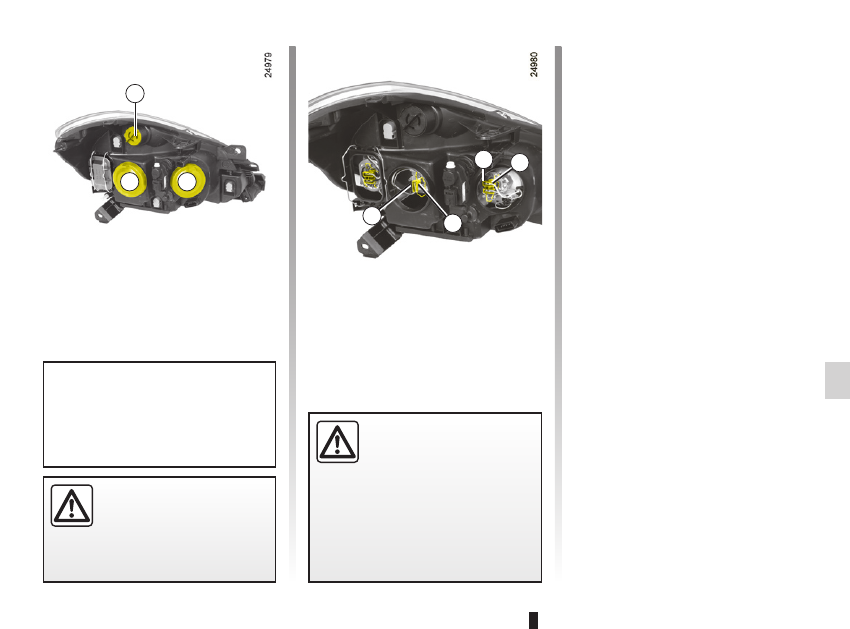

Projecteurs avant avec lampes halogènes : remplacement des lampes (B85 - C85 - S85 - Renault)

Ввиду необходимости снимать защиту

мы

рекомендуем Вам производить замену

ламп на сервисной станции компании-

производителя.

Дальний/ближний свет фар

Снимите крышку B или C.
Разъедините разъем 1 или 4 соответству-

ющей лампы.
Освободите пружинный фиксатор.
Выньте лампу 2 или лампу 3.
Тип  лампы:  используйте  только  лампы

55W, чтобы предотвратить повреждение

пластмассовых рассеивателей фар.
2 → H7
3 → H1 или H7
Не прикасайтесь руками к стеклянной

колбе лампы. Держите ее за цоколь.
Перед  снятием  лампы  запомните  ее

первоначальное  положение,  чтобы  пра-

вильно установить ее обратно.
Заменив лампу, проследите за правиль-

ной установкой крышки.

Указатель поворота

Поверните патрон A на четверть оборота,

чтобы извлечь лампу.
Тип лампы: оранжевая PY21 W.

После  установки  лампы  убедитесь  в  ее

надежной фиксации.

Projecteurs avant (remplacement des lampes)

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

ФАРЫ С ГАЛОГЕНОВЫМИ ЛАМПАМИ: замена ламп

A

C

B

4

3

1

2

При  работах  в  непосред-

ственной близости от двига-

теля,  обратите  внимание  на

то, что он может оказаться го-

рячим. А также помните, что вентиля-

тор системы охлаждения может вклю-

читься в любой момент.
Существует риск получить травму.

В  соответствии  с  местным  законо-

дательством  и  из  предосторожности

приобретите  на  сервисной  станции

компании-производителя  запасной

набор с комплектом ламп и предохра-

нителей.

5.16

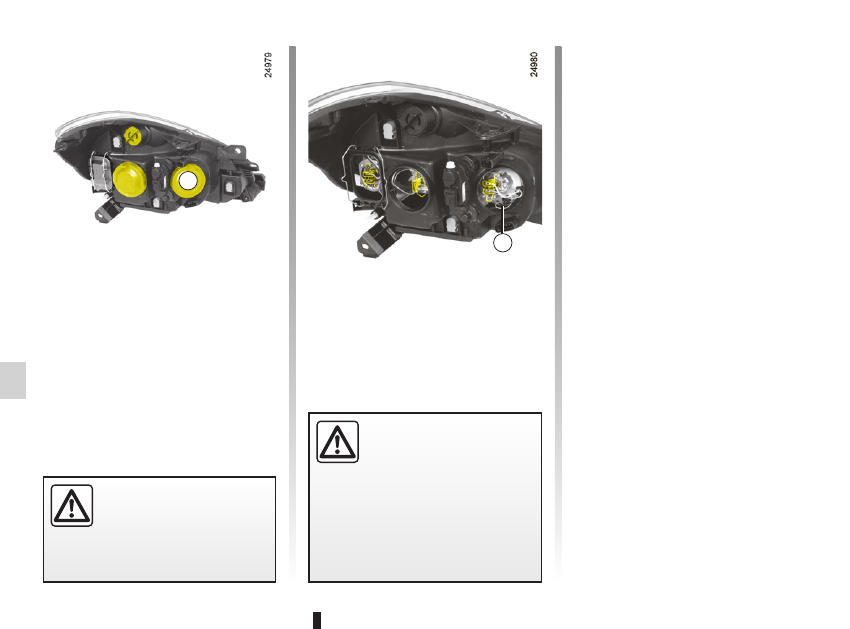

Projecteurs avant avec lampes halogènes : remplacement des lampes (B85 - C85 - S85 - Renault)

Передний габаритный огонь

Снимите  крышку B  и  потяните  патрон

лампы 5, чтобы получить доступ к лампе.
Тип лампы: W5W.

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

ФАРЫ С ГАЛОГЕНОВЫМИ ЛАМПАМИ: замена ламп

(продолжение)

B

5

При  работах  в  непосред-

ственной близости от двига-

теля,  обратите  внимание  на

то, что он может оказаться го-

рячим. А также помните, что вентиля-

тор системы охлаждения может вклю-

читься в любой момент.
Существует риск получить травму.

ampoules

feux :

feux :

lampes

projecteurs

feux :

5.17

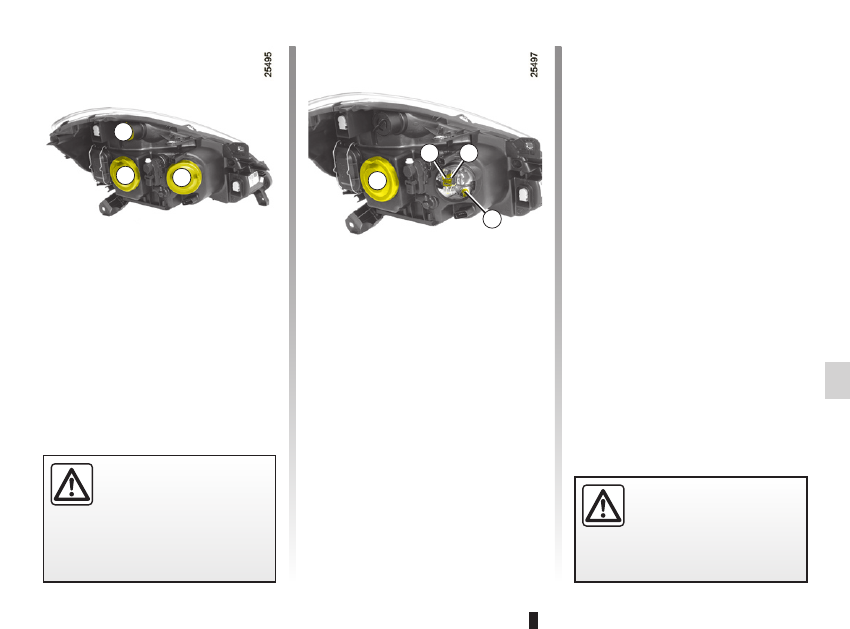

Projecteurs avant avec lampes au Xénon : remplacement des lampes (B85 - C85 - S85 - Renault)

Передний габаритный огонь

Снимите  крышку B  и  потяните  патрон

лампы 3, чтобы получить доступ к лампе.
Тип лампы: W5W.

Указатель поворота

Поверните патрон C на четверть оборота,

чтобы извлечь лампу.
Тип лампы: PY21 W.

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

Фара дальнего света

Снимите крышку B.
Отсоедините разъем лампы 1.
Освободите пружинный фиксатор.
Снимите лампу 2.
Тип  лампы:  используйте  только  лампы

55W, чтобы предотвратить повреждение

пластмассовых рассеивателей фар.
2 → H7
Не прикасайтесь руками к стеклянной

колбе лампы. Держите ее за цоколь.
Заменив лампу, проследите за правиль-

ной установкой крышки.

ФАРЫ С КСЕНОНОВЫМИ ЛАМПАМИ: замена ламп

A

B

C

A

1

2

3

Из-за риска получения травм

при  работе  с  устройствами

под  высоким  напряжением

замена  ламп  этого  типа

должна производиться на сервисной

станции компании-производителя.

Ксеноновые лампы A

ampoules

antibrouillard

feux :

lampes

projecteurs

projecteurs

projecteurs

5.18

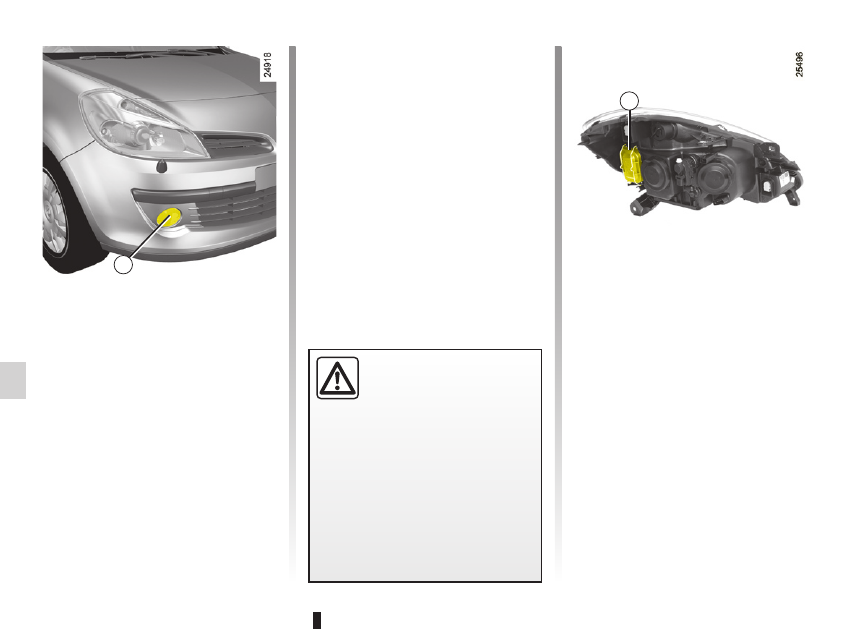

Projecteurs avant : feux de brouillard avant / additionnels (B85 - C85 - S85 - Renault)

Дополнительные фары

Если Вы хотите установить на Ваш авто-

мобиль  дополнительные  противотуман-

ные фары или прожекторные фары, обра-

титесь на сервисную станцию RENAULT.

Все  работы  по  техобслу-

живанию  или  модифика-

ции  электрооборудования

Вашего  автомобиля  должны

выполняться специалистами сервис-

ной  станции  RENAULT,  в  противном

случае  неправильное  подсоедине-

ние элементов электрооборудования

может привести к его выходу из строя

(это  касается  проводки,  приборов  и

особенно генератора); кроме того, на

сервисной станции имеются все необ-

ходимые инструменты для установки

данного  оборудования  на  Ваш  авто-

мобиль.

Автомобили с

дополнительными фарами

для освещения поворота

Поскольку доступ к ним затруднен (иногда

необходимо снимать части кузова или ме-

ханические узлы), мы рекомендуем Вам

обращаться для замены ламп 2 на сер-

висную станцию RENAULT.
Тип лампы: H7.

Противотуманные фары 1

Замена лампы:
Обратитесь  на  сервисную  станцию

RENAULT.
Тип лампы: H11.

ПЕРЕДНИЕ ФАРЫ: противотуманные/дополнительные

2

1
