78A

-

3

GUARNECIDO DE LOS ASIENTOS TRASEROS

Guarnecido del respaldo de la banqueta trasera 1/3 y 2/3: Extracción - Reposición

78A

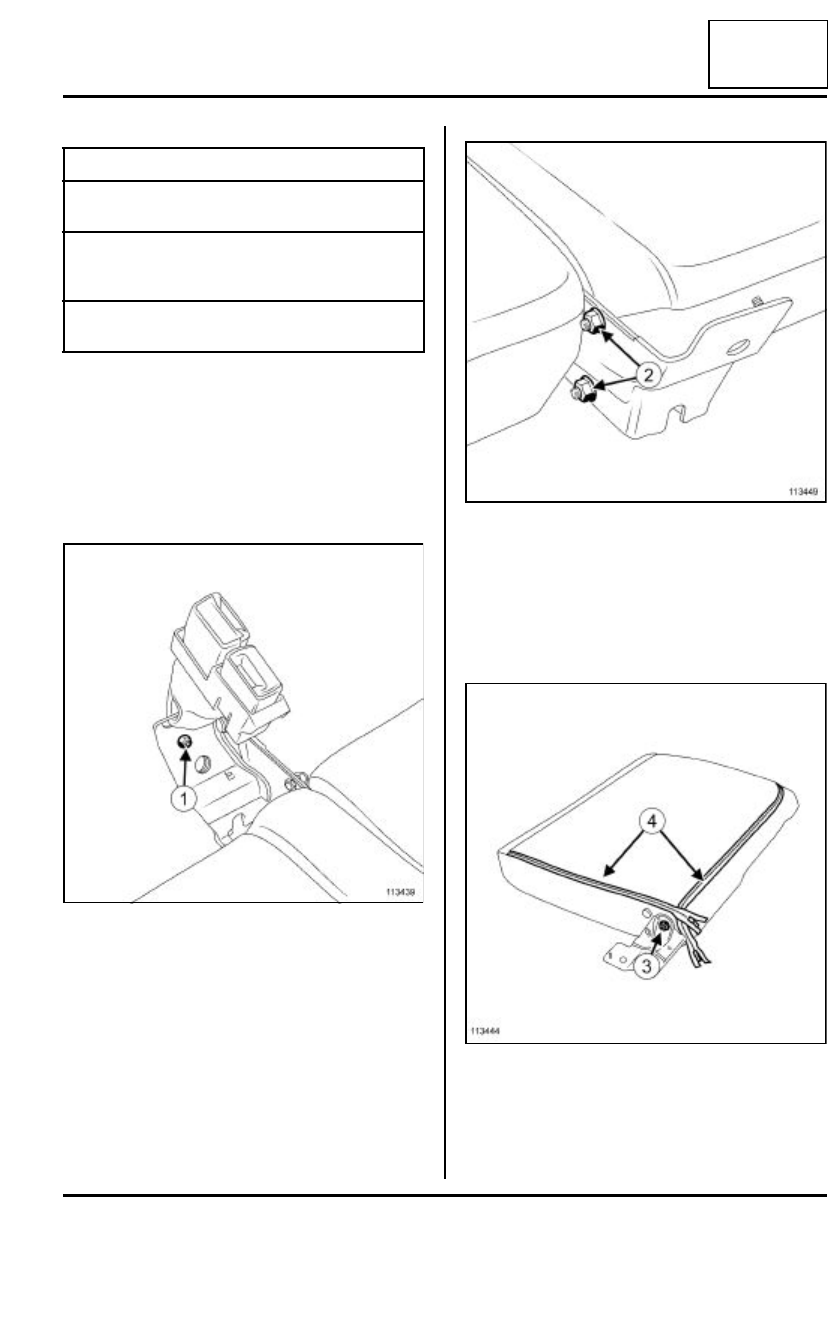

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer la banqueta trasera completa (consultar
76A, Armaduras y deslizaderas de los asientos tra-
seros, Banqueta trasera completa: Extracción - Re-
posición,  página 76A-1).

Extraer:

- la tuerca (1),

- el soporte de pedúnculos.

Quitar las tuercas (2).

Separar los respaldos de la banqueta.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar la tuerca (3) y extraer la patilla central de fija-
ción (según el lado extraído).

Abrir las cremalleras (4).

Apartar la armadura del respaldo.

Pares de apriete

m

tuerca de la patilla cen-
tral de fijación

21 N.m

tuercas de fijación de la
banqueta en la patilla
central

21 N.m

tuerca de fijación del
sopor te de pedúnculos

8 N.m

113439

113449

113444

78A

-

4

GUARNECIDO DE LOS ASIENTOS TRASEROS

Guarnecido del respaldo de la banqueta trasera 1/3 y 2/3: Extracción - Reposición

78A

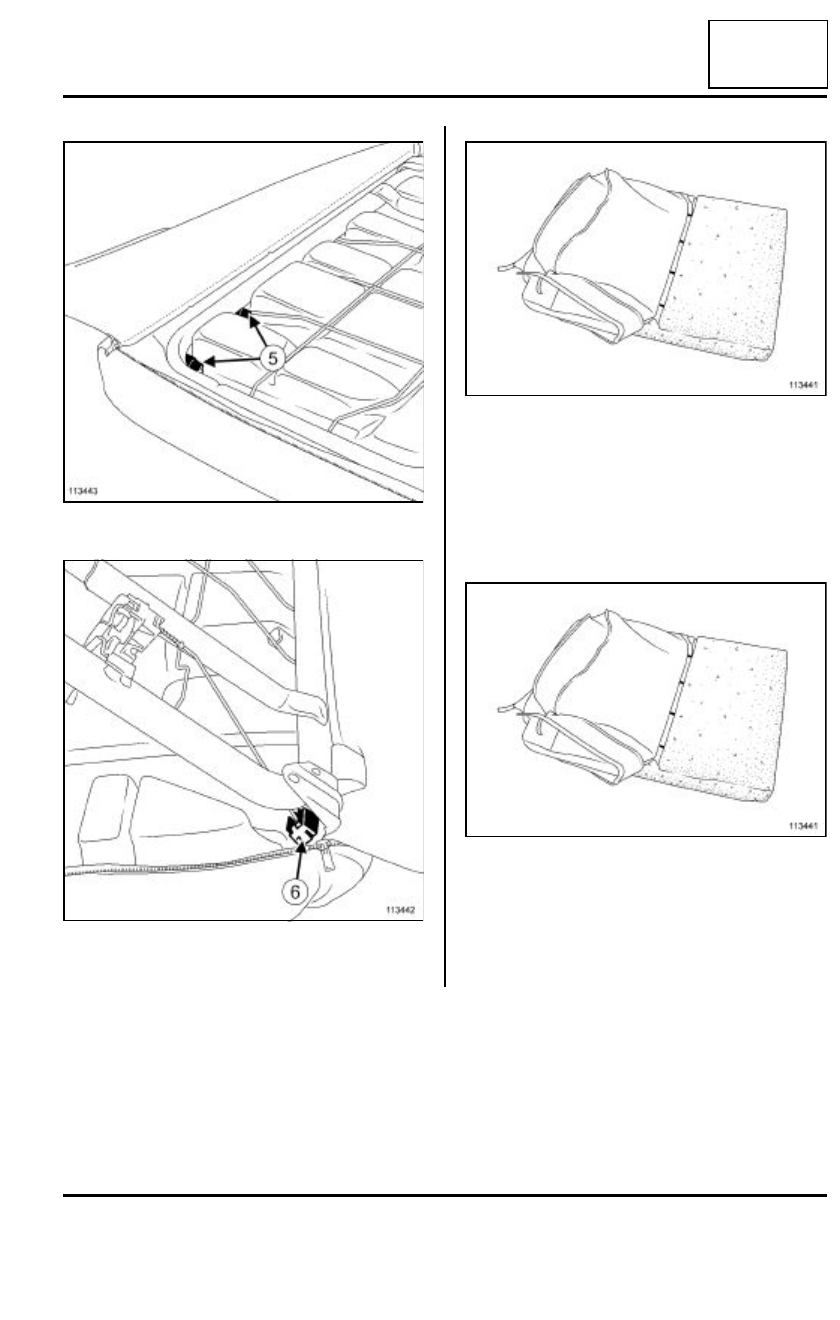

Soltar las guías del apoyacabezas.(5)

Soltar el mando de desbloqueo (6),

Extraer la espuma y el guarnecido del respaldo.

Cortar las grapas de retención del guarnecido del
respaldo.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Grapar el guarnecido del respaldo en la espuma.

113443

113442

113441

113441

78A

-

5

GUARNECIDO DE LOS ASIENTOS TRASEROS

Guarnecido del respaldo de la banqueta trasera 1/3 y 2/3: Extracción - Reposición

78A

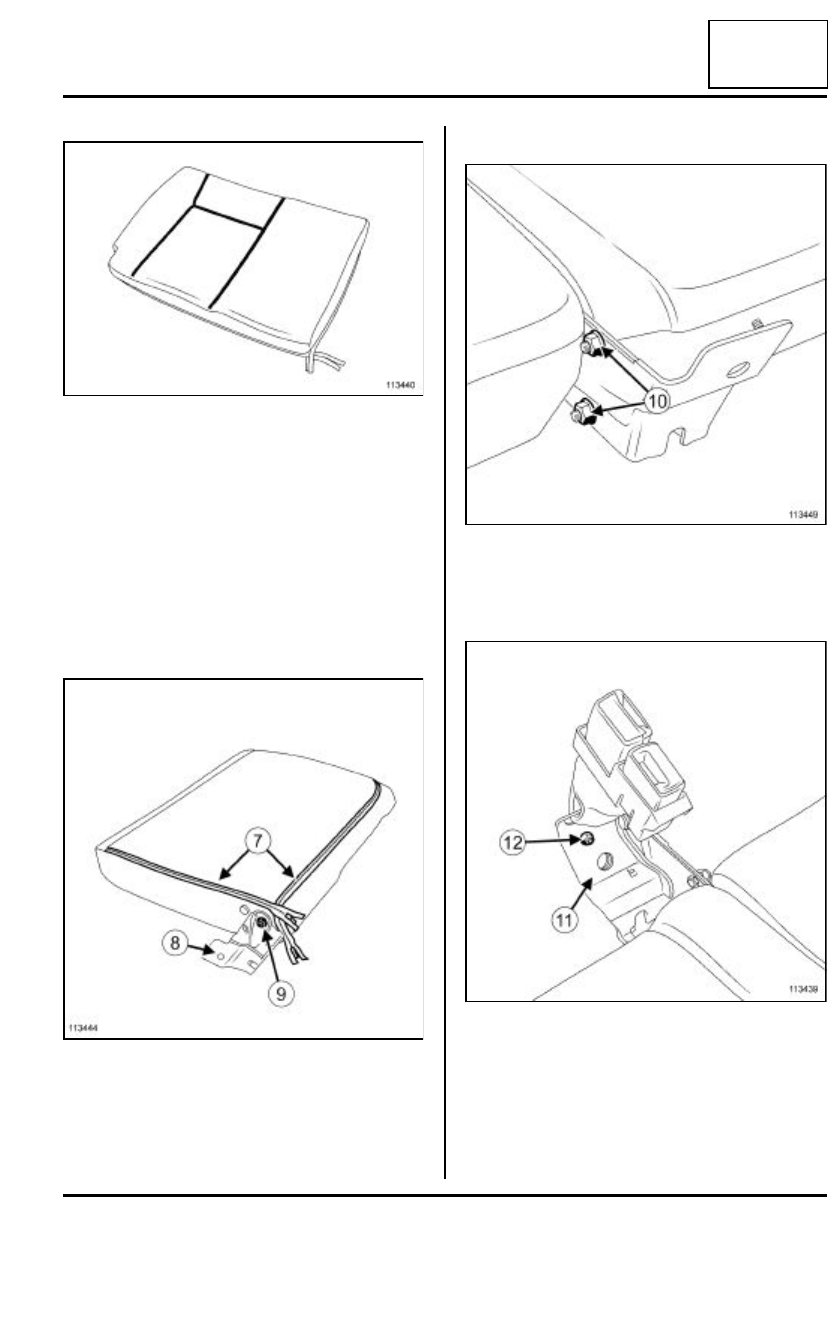

Verificar el correcto posicionamiento del guarnecido
en la espuma.

Colocar el conjunto « espuma y guarnecido » sobre
la armadura del respaldo.

Encajar:

- el sistema de desbloqueo,

- el mando de desbloqueo.

Efectuar una prueba de funcionalidad.

Colocar las guías del apoyacabezas.

Cerrar las cremalleras (7).

Colocar la patilla central de fijación (8) (según el lado
extraído).

Apretar al par la tuerca de la patilla central de fija-
ción (21 N.m)(9).

II - ETAPA FINAL

Ensamblar los respaldos de la banqueta.

Apretar al par las tuercas de fijación de la banque-
ta en la patilla central (21 N.m)(10).

Colocar el soporte de pedúnculos.

Apretar al par la tuerca de fijación del soporte de
pedúnculos (8 N.m).

Colocar la banqueta trasera completa (consultar
76A, Armaduras y deslizaderas de los asientos tra-
seros, Banqueta trasera completa: Extracción - Re-
posición,  página 76A-1).

113440

113444

113449

113439

79A

-

1

ACCESORIOS DE LOS ASIENTOS

Napa calefactante del asiento: Extracción - Reposición

79A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer:

- el asiento delantero (consultar 75A, Armaduras y

deslizaderas de los asientos delanteros,  Asiento
delantero completo: Extracción - Reposición,  pági-
na 75A-1),

- el guarnecido del cojín del asiento (consultar 77A,

Guarnecido de los asientos delanteros, Guarneci-
do del cojín del asiento delantero: Extracción - Re-
posición,  página 77A-1),

- el guarnecido del respaldo (consultar 77A, Guarne-

cido de los asientos delanteros,  Guarnecido del
respaldo del asiento delantero: Extracción - Repo-
sición,  página 77A-5).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar los conectores de las napas calefac-
tantes.

Extraer el conjunto « espuma-napa calefactante »
de cojín del asiento de la armadura del asiento.

Extraer el conjunto « espuma-napa calefactante »
del respaldo de la armadura del asiento.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

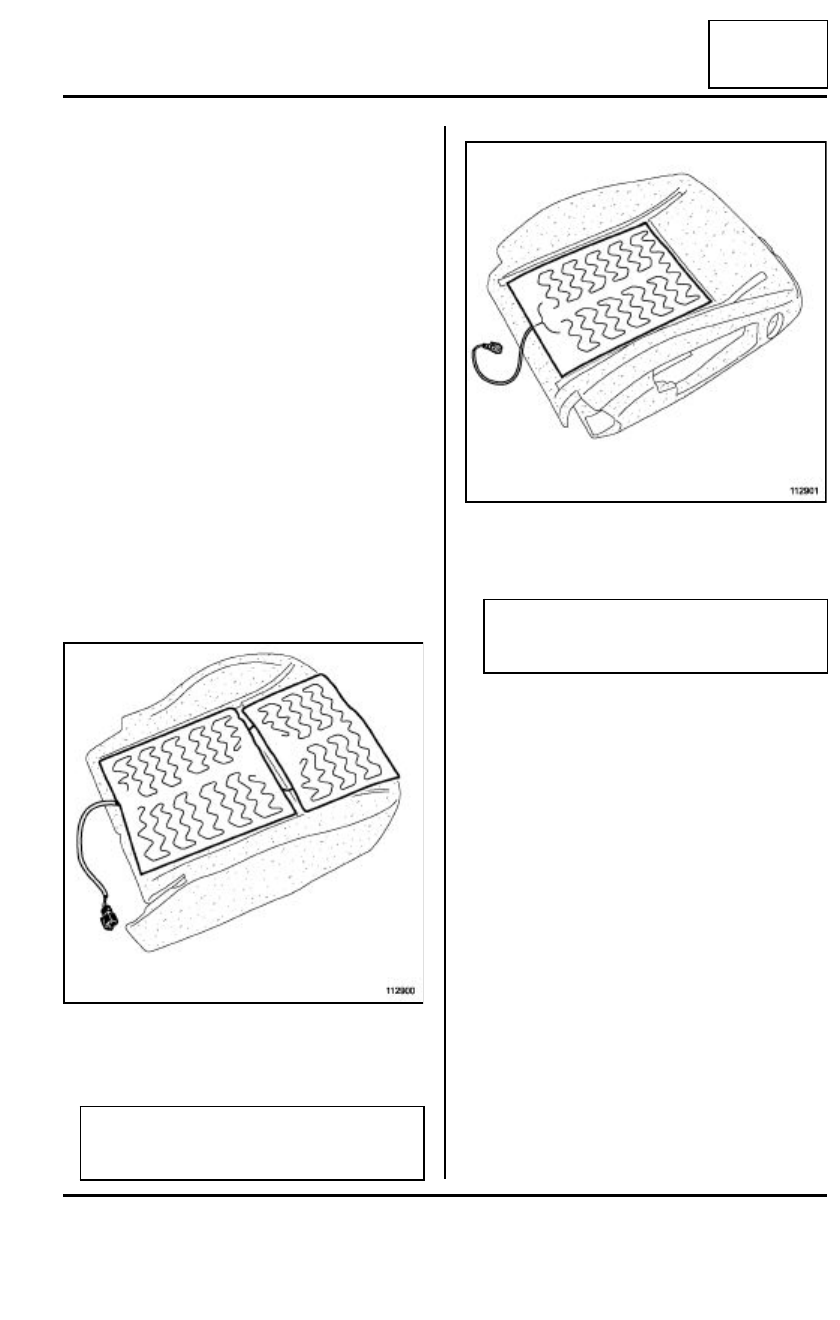

Verificar el estado de las espumas del cojín del
asiento y del respaldo (sustituirlas si es necesario).

Despegar la lámina de protección del adhesivo de la
napa calefactante de cojín del asiento.

Pegar la napa calefactante de cojín del asiento en su
sitio.

Despegar la lámina de protección del adhesivo de la
napa calefactante del respaldo.

Pegar la napa calefactante del respaldo en su sitio.

II - ETAPA FINAL

Colocar:

- el guarnecido del respaldo (consultar 77A, Guarne-

cido de los asientos delanteros,  Guarnecido del
respaldo del asiento delantero: Extracción - Repo-
sición,  página 77A-5).

112900

ATENCIÓN

Despegar con cuidado la napa calefactante
(riesgo de deteriorar la espuma).

112901

ATENCIÓN

Despegar con cuidado la napa calefactante
(riesgo de deteriorar la espuma).
