77A

-

5

GUARNECIDO DE LOS ASIENTOS DELANTEROS

Guarnecido del respaldo del asiento delantero: Extracción - Reposición

77A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag con el útil de dia-
gnóstico (consultar MR 392 Mecánica, 88C, Air-
bag y pretensores, Precaución para la
reparación).

Desconectar la batería empezando por el borne ne-
gativo (consultar MR 392 Mecánica, 80A, batería:
Extracción - Reposición).

Extraer el asiento delantero (consultar 75A, Armadu-
ras y deslizaderas de los asientos delanteros, Asien-
to delantero completo: Extracción - Reposición,
página 75A-1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

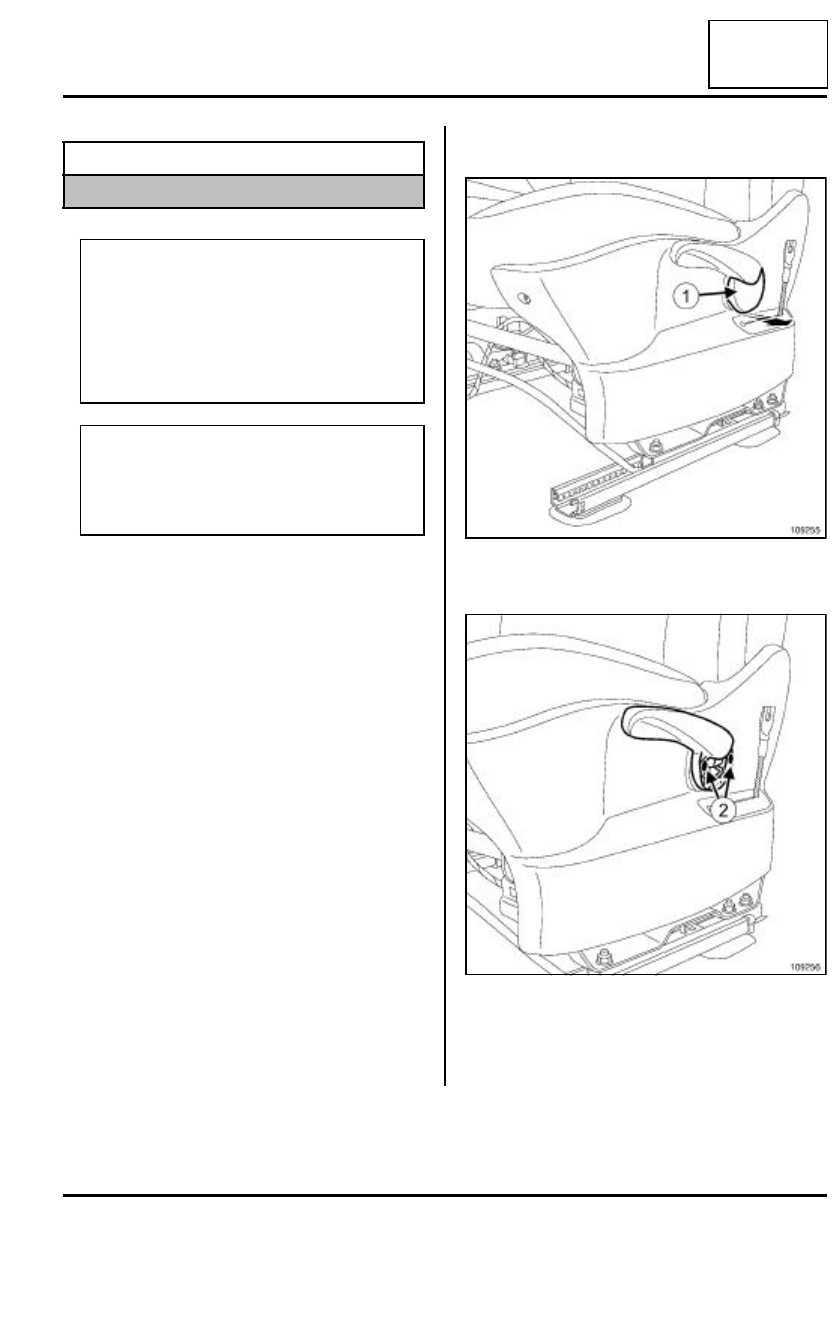

Soltar la tapa (1) de la empuñadura de elevación del
cojín del asiento.

Extraer:

- los tornillos (2),

- la empuñadura de elevación del cojín del asiento

(según el nivel de equipamiento).

Material indispensable

útil de diagnóstico

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad o en su proximidad, bloquear impe-
rativamente el calculador del airbag con elútil de
diagnóstico. Al activarse esta función, todas las
líneas de ignición están inhibidas y el testigo en
el cuadro de instrumentos se enciende fijo (con
el contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (airbag o pretensor) cerca de una fuente de
calor o de una llama: hay riesgo de que se acti-
ven los airbags o los pretensores.

109255

109256

77A

-

6

GUARNECIDO DE LOS ASIENTOS DELANTEROS

Guarnecido del respaldo del asiento delantero: Extracción - Reposición

77A

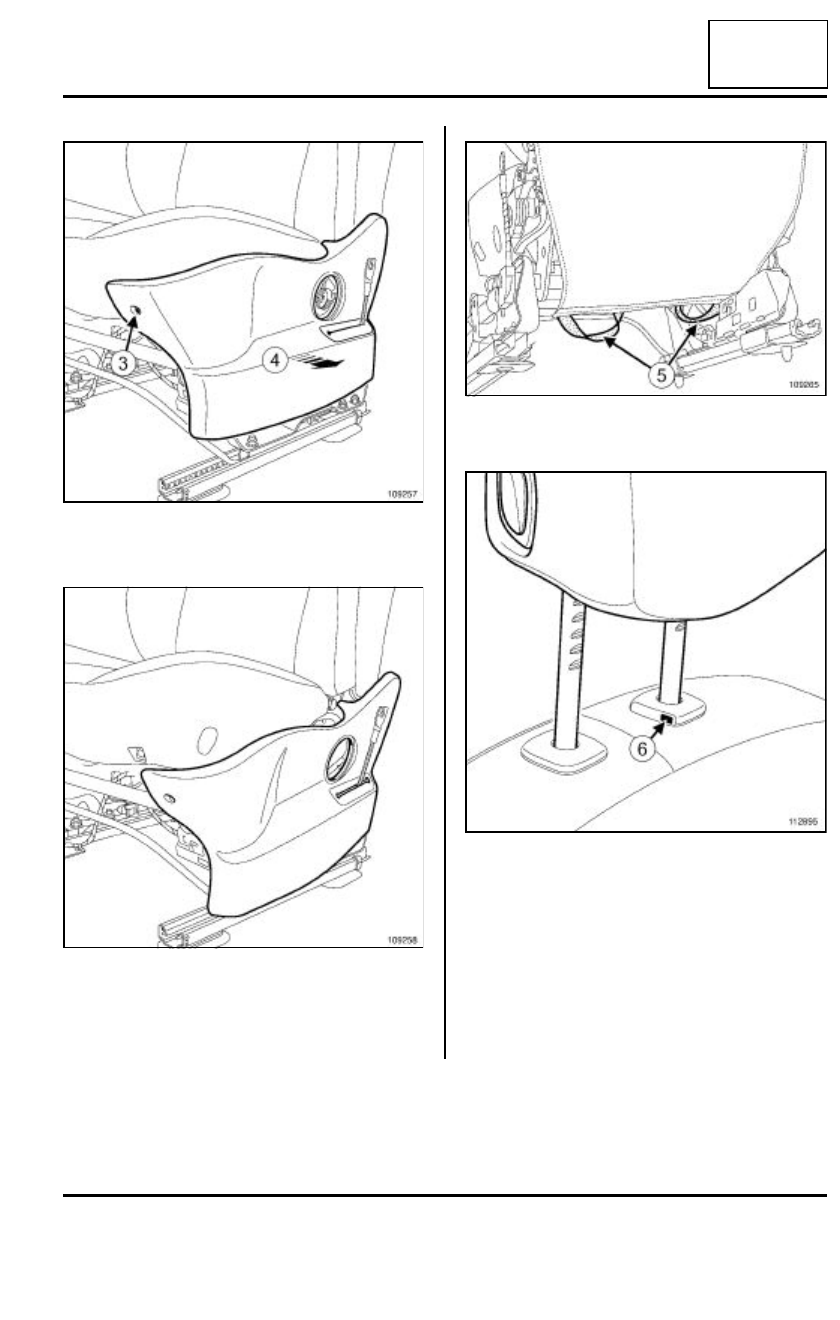

Quitar el tornillo (3).

Soltar el guarnecido en la parte delantera (4).

Soltar la parte trasera del guarnecido.

Extraer el guarnecido.

Desconectar el conector (según el nivel de equipa-
miento).

Extraer los elásticos (5) de sujeción de la cofia del
respaldo.

Desbloquear el apoyacabezas por el orificio (6) utili-
zando un destornillador pequeño y plano.

Extraer el apoyacabezas.

Extraer el mando de reglaje lumbar con una pinza
para desgrapar (según el nivel de equipamiento).

109257

109258

109265

112895

77A

-

7

GUARNECIDO DE LOS ASIENTOS DELANTEROS

Guarnecido del respaldo del asiento delantero: Extracción - Reposición

77A

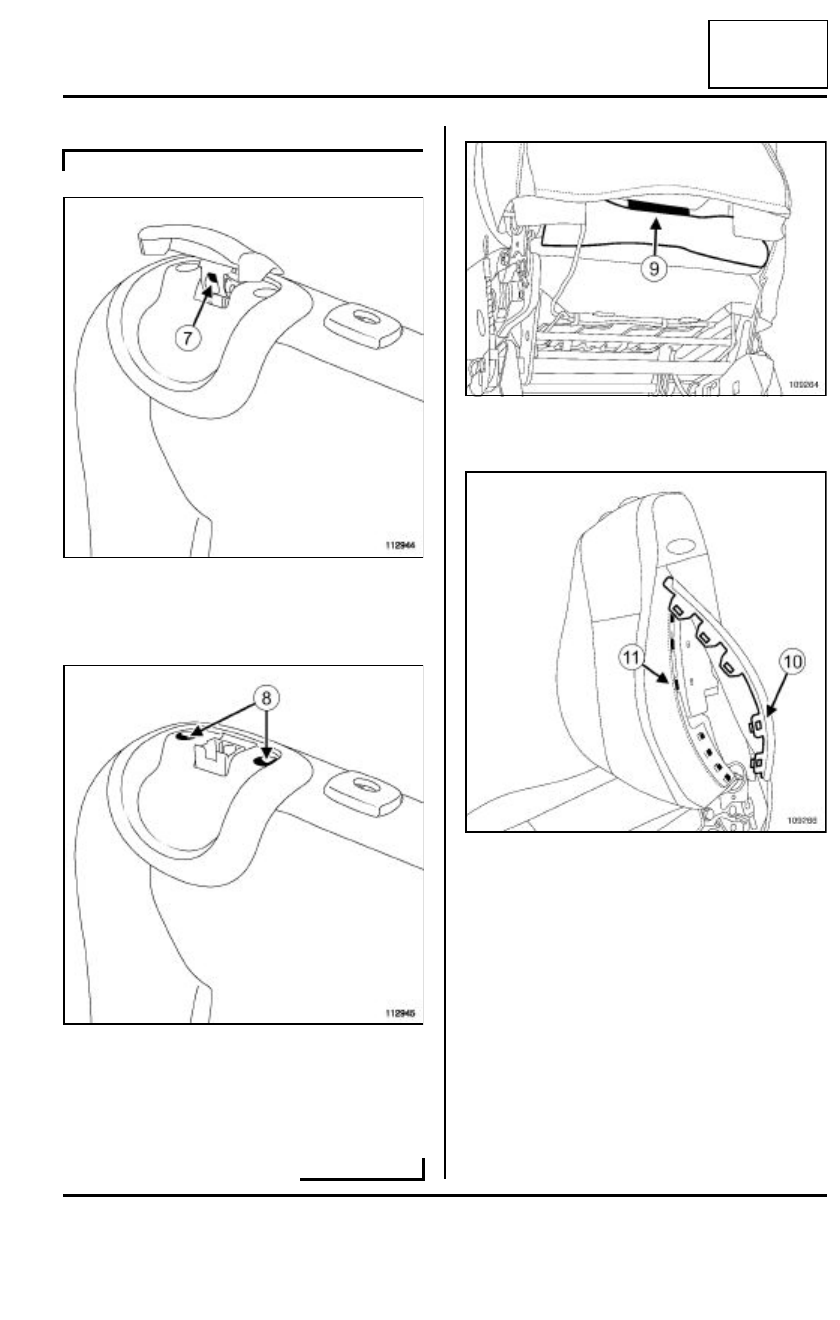

Quitar el tornillo (7).

Extraer el mando de desbloqueo del respaldo.

Quitar los tornillos (8).

Extraer el soporte de mando de desbloqueo del res-
paldo.

Soltar el perfil de sujeción (9) de la cofia del respal-
do.

Soltar con precaución las grapas de la cofia a la al-
tura del módulo del airbag (10) y (11).

C85

112944

112945

109264

109266

77A

-

8

GUARNECIDO DE LOS ASIENTOS DELANTEROS

Guarnecido del respaldo del asiento delantero: Extracción - Reposición

77A

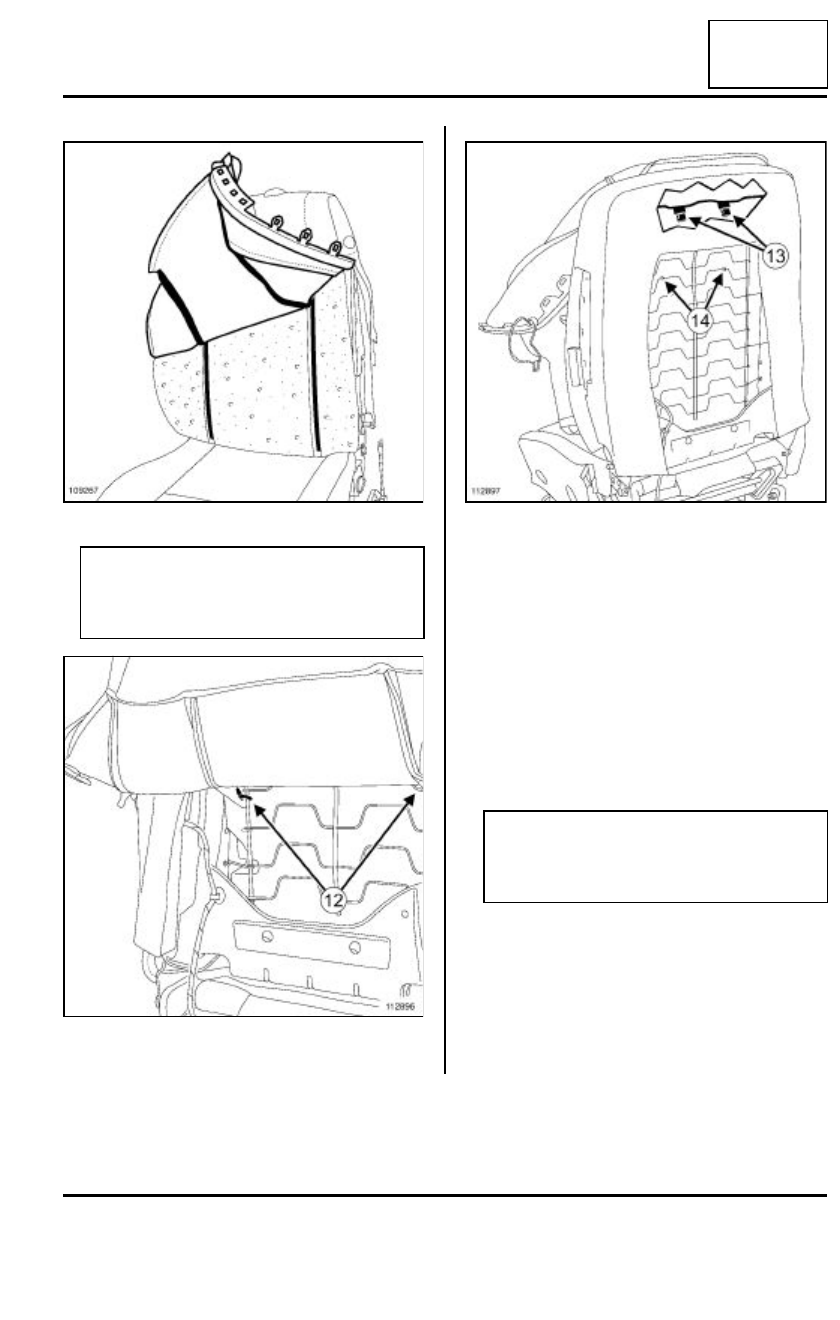

Levantar la cofia del respaldo en la parte trasera y
(12)cortar las grapas poco a poco.

Soltar las guías del apoyacabezas.(13)

Cortar las grapas (14).

Extraer el conjunto « espuma-cofia ».

Desconectar el conector de napa calefactante (se-
gún el nivel de equipamiento).

Separar la cofia de la espuma del respaldo.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la cofia en la espuma del respaldo

Conectar el conector de napa calefactante (según el
nivel de equipamiento).

Colocar el conjunto « espuma-cofia ».

109267

ATENCIÓN

Extraer con cuidado la cofia sujetando las ban-
das de velcro pegadas en la espuma para no
deteriorar la espuma del respaldo.

112896

112897

ATENCIÓN

Antes de montar la cofia del respaldo, verificar el
pegado de las bandas de velcro sobre la espuma
del respaldo.
