76A

-

3

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

Banqueta trasera completa: Extracción - Reposición

76A

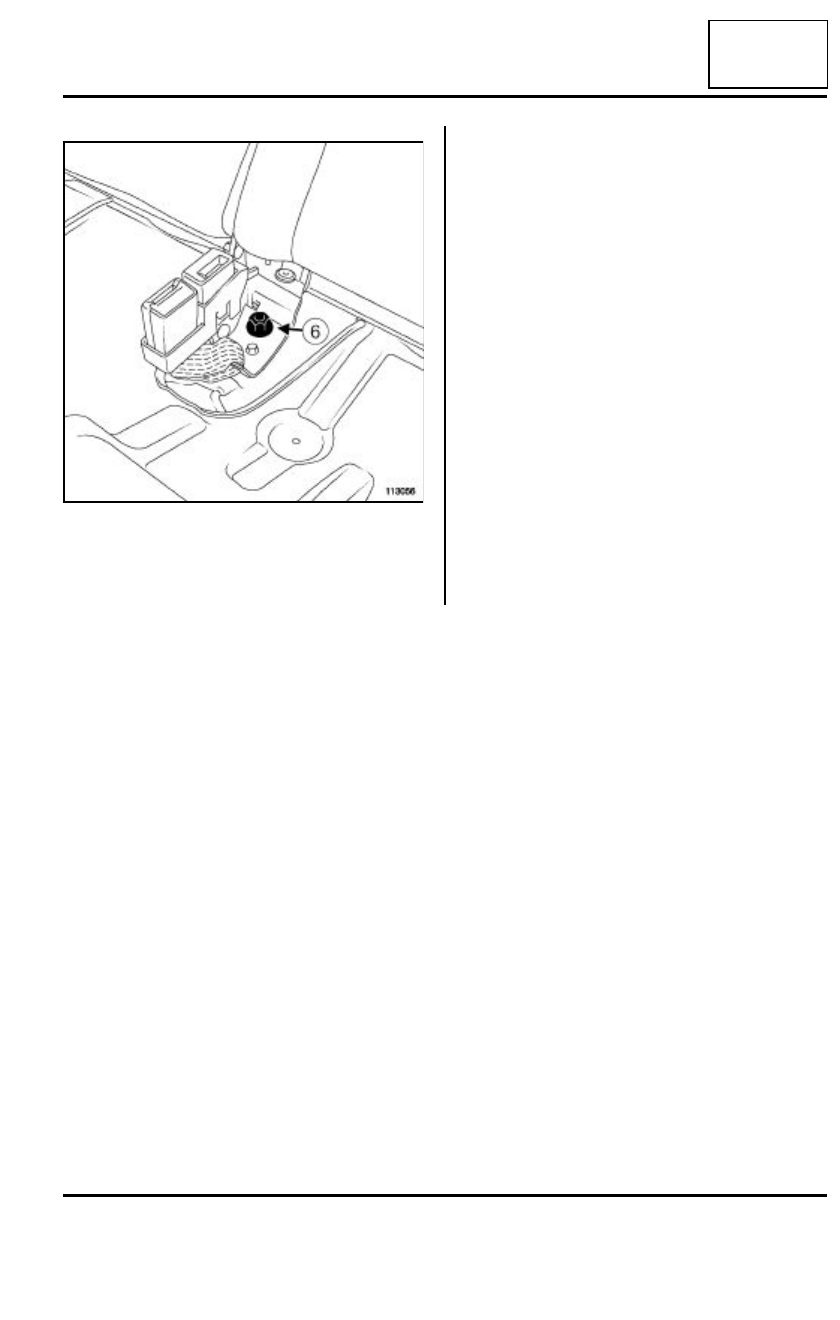

Apretar al par el tornillo de fijación del respaldo
(21 N.m), (6).

Colocar el cojín del asiento de la banqueta trasera
en su sitio.

113056

76A

-

4

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

Mecanismo de la banqueta trasera: Extracción - Reposición

76A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Extraer la banqueta trasera completa (consultar
76A, Armaduras y deslizaderas de los asientos tra-
seros, Banqueta trasera completa: Extracción - Re-
posición,  página 76A-1).

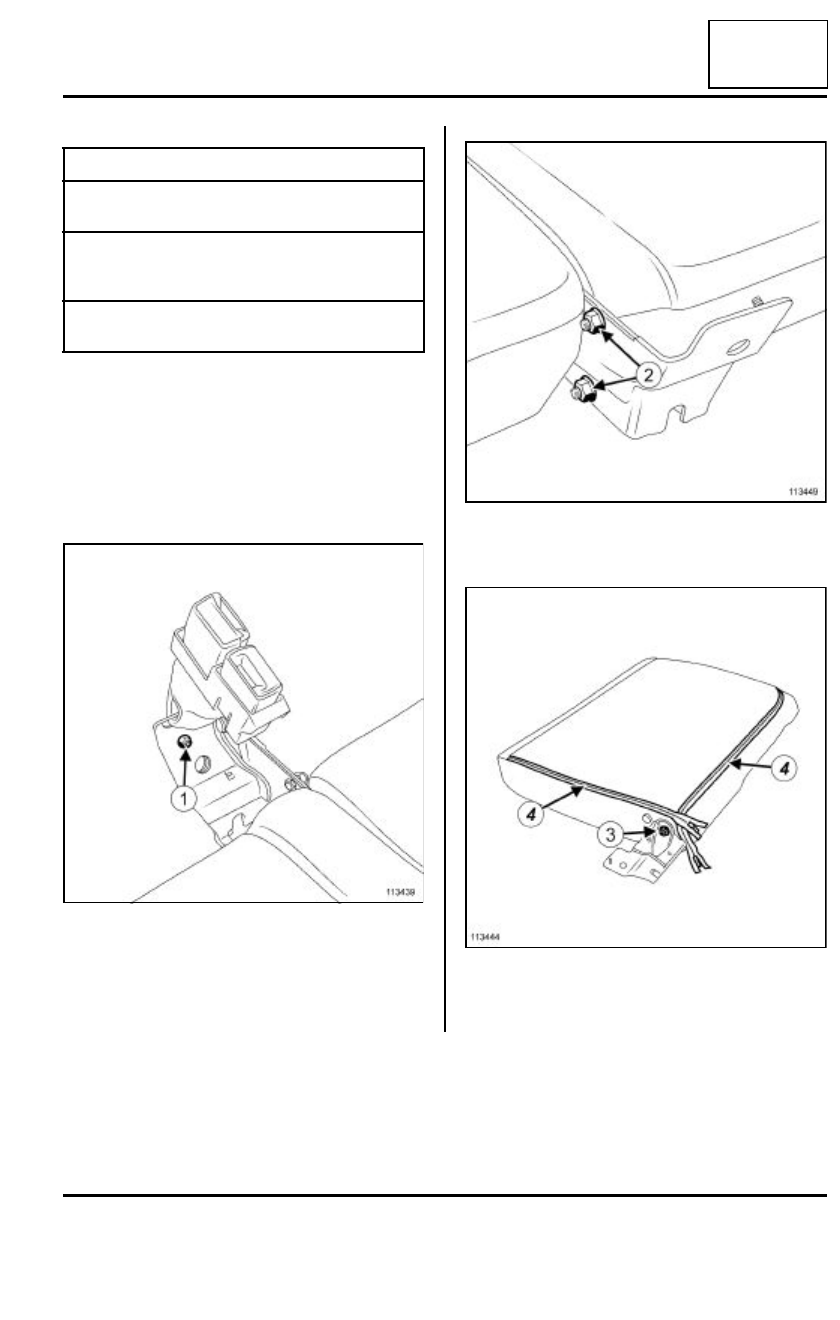

Extraer:

- la tuerca (1),

- el soporte de pedúnculos.

Quitar las tuercas (2).

Separar los respaldos de la banqueta.

Quitar la tuerca (3) y extraer la patilla central de fija-
ción (según el lado extraído).

Abrir las cremalleras (4).

Pares de apriete

m

tuerca de la patilla cen-
tral de fijación

21 N.m

tuercas de fijación de la
banqueta en la patilla
central

21 N.m

tuerca de fijación del
sopor te de pedúnculos

8 N.m

113439

113449

113444

76A

-

5

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

Mecanismo de la banqueta trasera: Extracción - Reposición

76A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

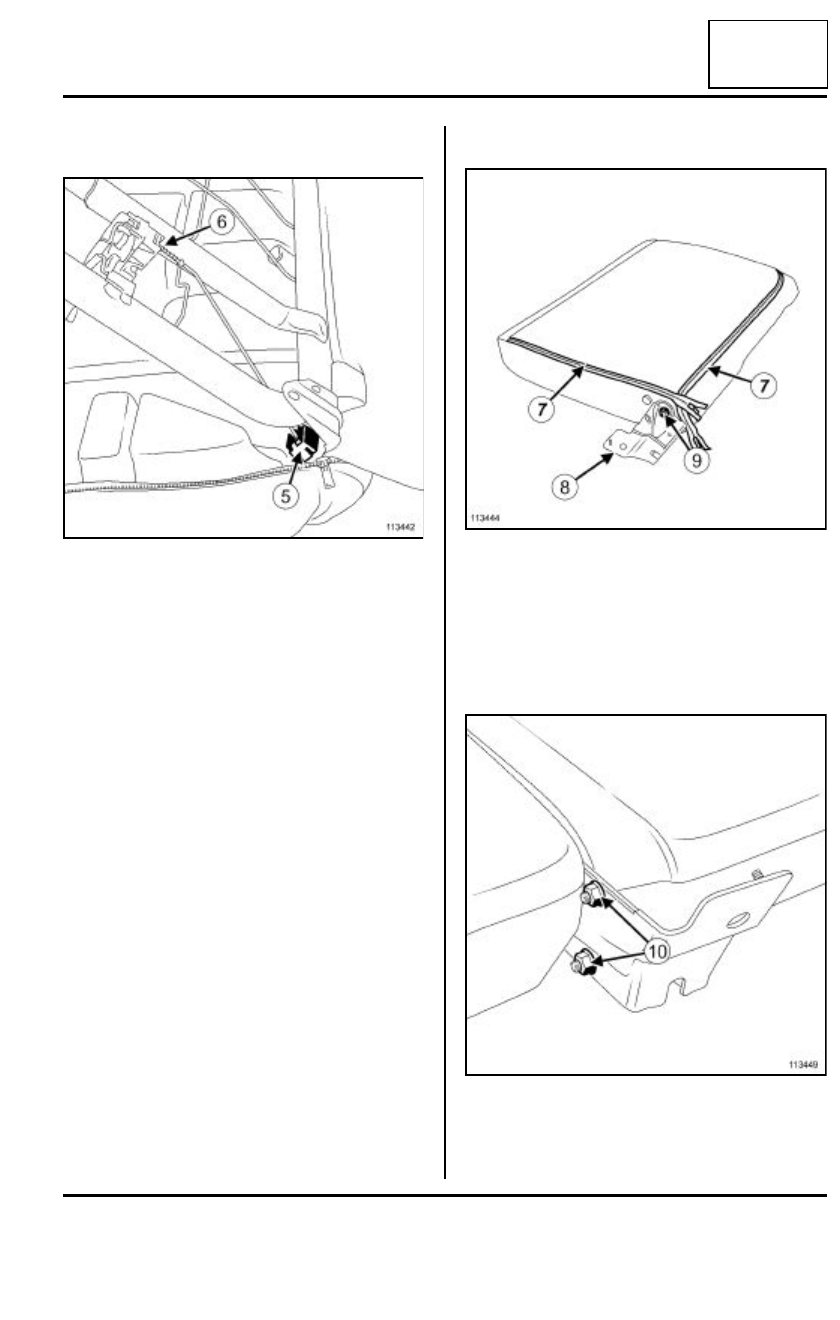

Soltar:

- el mando de desbloqueo (5),

- el sistema de desbloqueo (6).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Encajar:

- el sistema de desbloqueo,

- el mando de desbloqueo.

Efectuar una prueba de funcionalidad.

II - ETAPA FINAL

Cerrar las cremalleras (7)

Colocar la patilla central de fijación (8) (según el lado
extraído).

Apretar al par la tuerca de la patilla central de fija-
ción (21 N.m), (9).

Ensamblar los respaldos de la banqueta.

Apretar al par las tuercas de fijación de la banque-
ta en la patilla central (21 N.m), (10).

113442

113444

113449

76A

-

6

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

Mecanismo de la banqueta trasera: Extracción - Reposición

76A

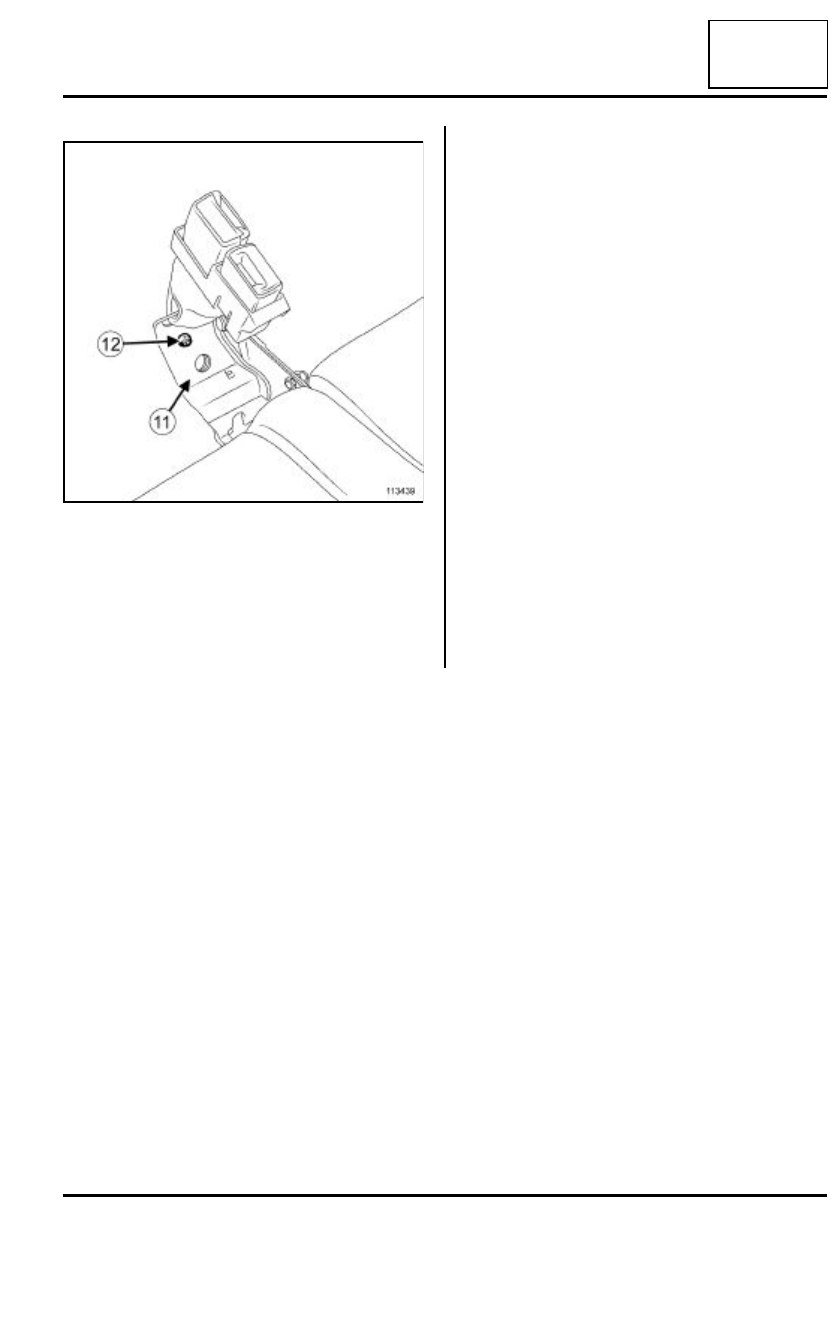

Colocar el soporte de pedúnculos (11).

Apretar al par la tuerca de fijación del soporte de
pedúnculos (8 N.m), (12).

Colocar la banqueta trasera completa (consultar
76A, Armaduras y deslizaderas de los asientos tra-
seros, Banqueta trasera completa: Extracción - Re-
posición,  página 76A-1).

113439
