ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS DELANTEROS

Asiento delantero completo: Extracción - Reposición

75A

Volver a pasar el cableado.

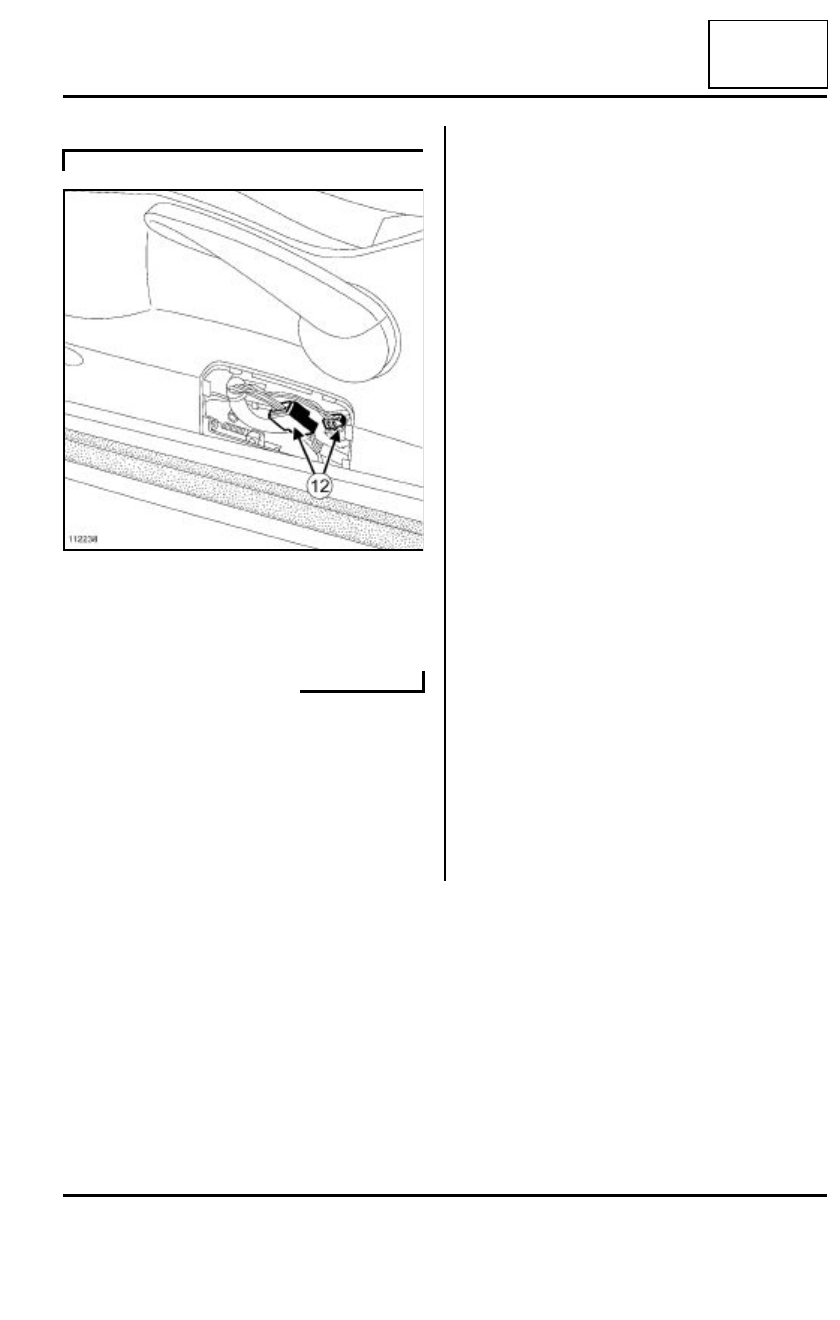

Conectar los conectores (12).

Colocar la tapa.

II - ETAPA FINAL

Desbloquear el calculador del airbag utilizando el
útil de diagnóstico (consultar MR 392 Electrici-
dad, 88C, Airbag y pretensores, Precaución para
la reparación).

Conectar la batería comenzando por el borne positi-
vo (consultar MR 392 Electricidad, 80A, Batería:
Extracción - Reposición).

C85

112238

75A

-

6

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS DELANTEROS

Asiento delantero: Desvestido - Vestido

75A

DESVESTIDO

I - ETAPA DE PREPARACIÓN PARA EL
DESVESTIDO

Bloquear el calculador del airbag con el útil de dia-
gnóstico (consultar MR 392 Electricidad, 88C, Air-
bag y pretensores, Precaución para la
reparación).

Desconectar la batería empezando por el borne ne-
gativo (consultar MR 392 Electricidad, 80A, Bate-
ría: Extracción - Reposición).

Extraer:

- el asiento delantero completo (consultar 75A, Ar-

maduras y deslizaderas de los asientos delanteros,
Asiento delantero completo: Extracción - Reposi-
ción,  página 75A-1),

- el guarnecido del cojín del asiento delantero (con-

sultar 77A, Guarnecido de los asientos delanteros,
Guarnecido del cojín del asiento delantero: Extrac-
ción - Reposición,  página 77A-1),

- el guarnecido del respaldo del asiento delantero

(consultar 77A, Guarnecido de los asientos delan-
teros, Guarnecido del respaldo del asiento delan-
tero: Extracción - Reposición,  página 77A-5).

II - DESVESTIDO DE LA PIEZA ESTUDIADA

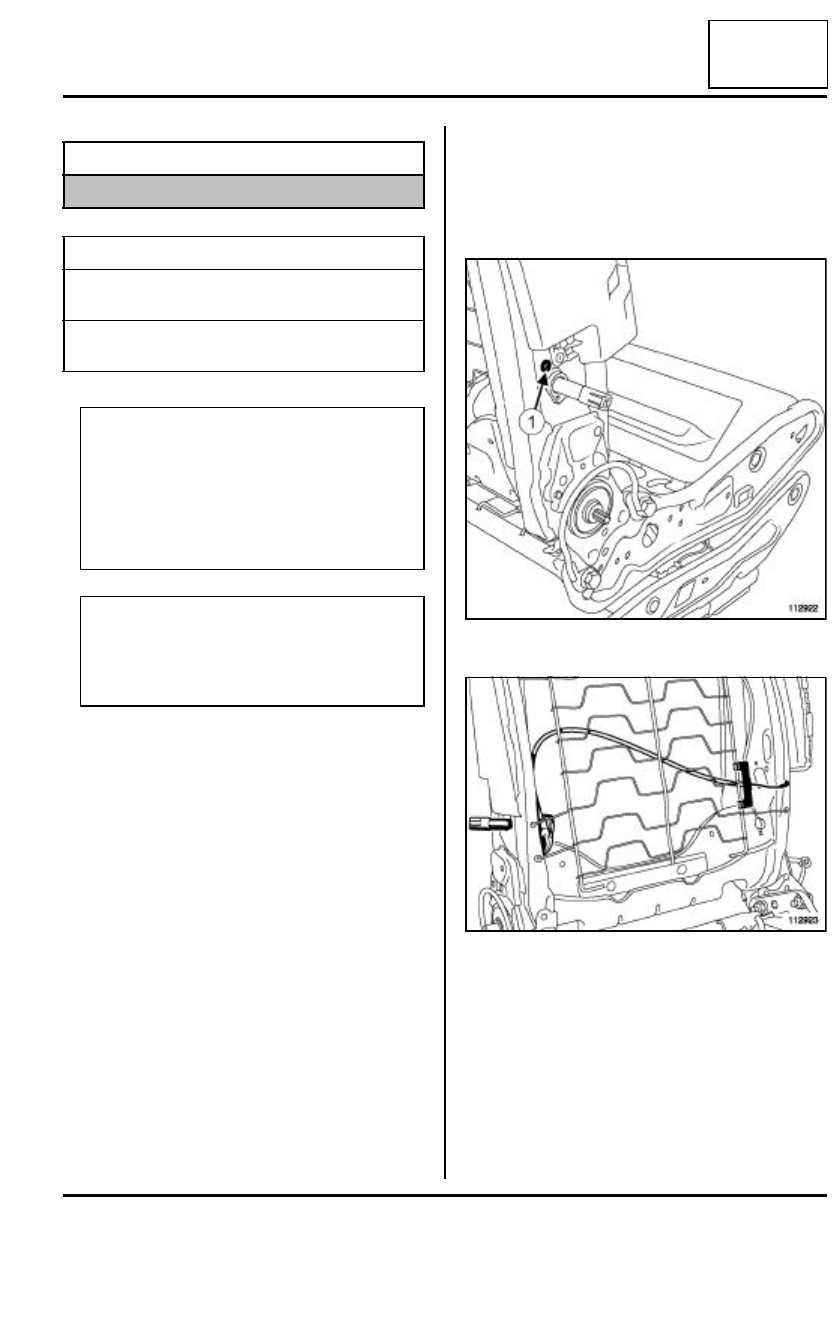

Extraer el remache (1)

Extraer el mecanismo de reglaje lumbar (según el ni-
vel de equipamiento).

Material indispensable

útil de diagnóstico

Pares de apriete

m

tuercas de fijación de
las deslizaderas

21 N.m

tornillos de fijación de la
armadura del respaldo

40 N.m

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad o en su proximidad, bloquear impe-
rativamente el calculador del airbag con el útil de
diagnóstico. Al activarse esta función, todas las
líneas de ignición quedan inhibidas y el testigo
en el cuadro de instrumentos se enciende fijo
(con el contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (airbag o pretensor) cerca de una fuente de
calor o de una llama: hay riesgo de que se acti-
ven los airbags o los pretensores.

112922

112923

75A

-

7

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS DELANTEROS

Asiento delantero: Desvestido - Vestido

75A

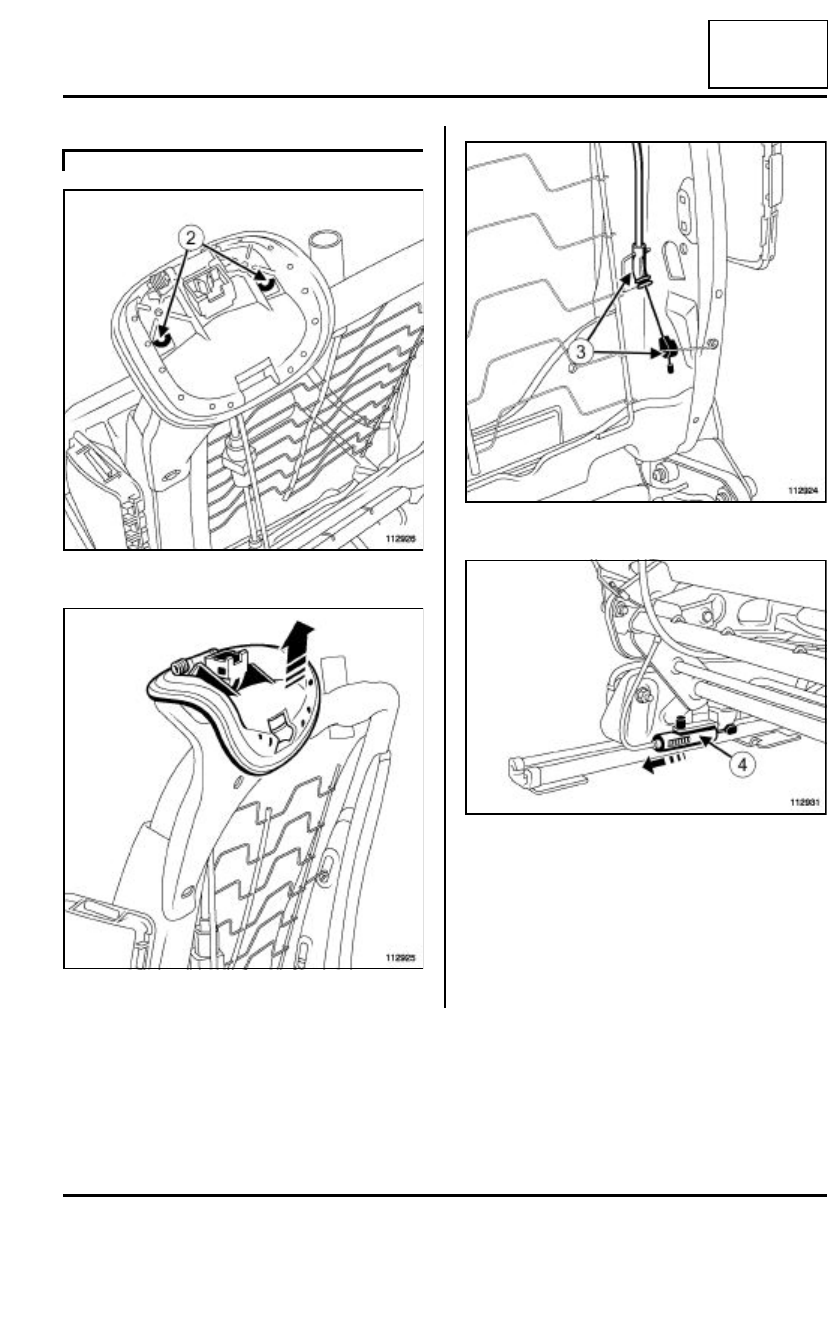

Soltar el mando en (2).

Extraer el mando.

Soltar (3) el cable de desbloqueo del respaldo.

Extraer el sistema de desbloqueo (4) de las desliza-
deras.

C85

112926

112925

112924

112931

75A

-

8

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS DELANTEROS

Asiento delantero: Desvestido - Vestido

75A

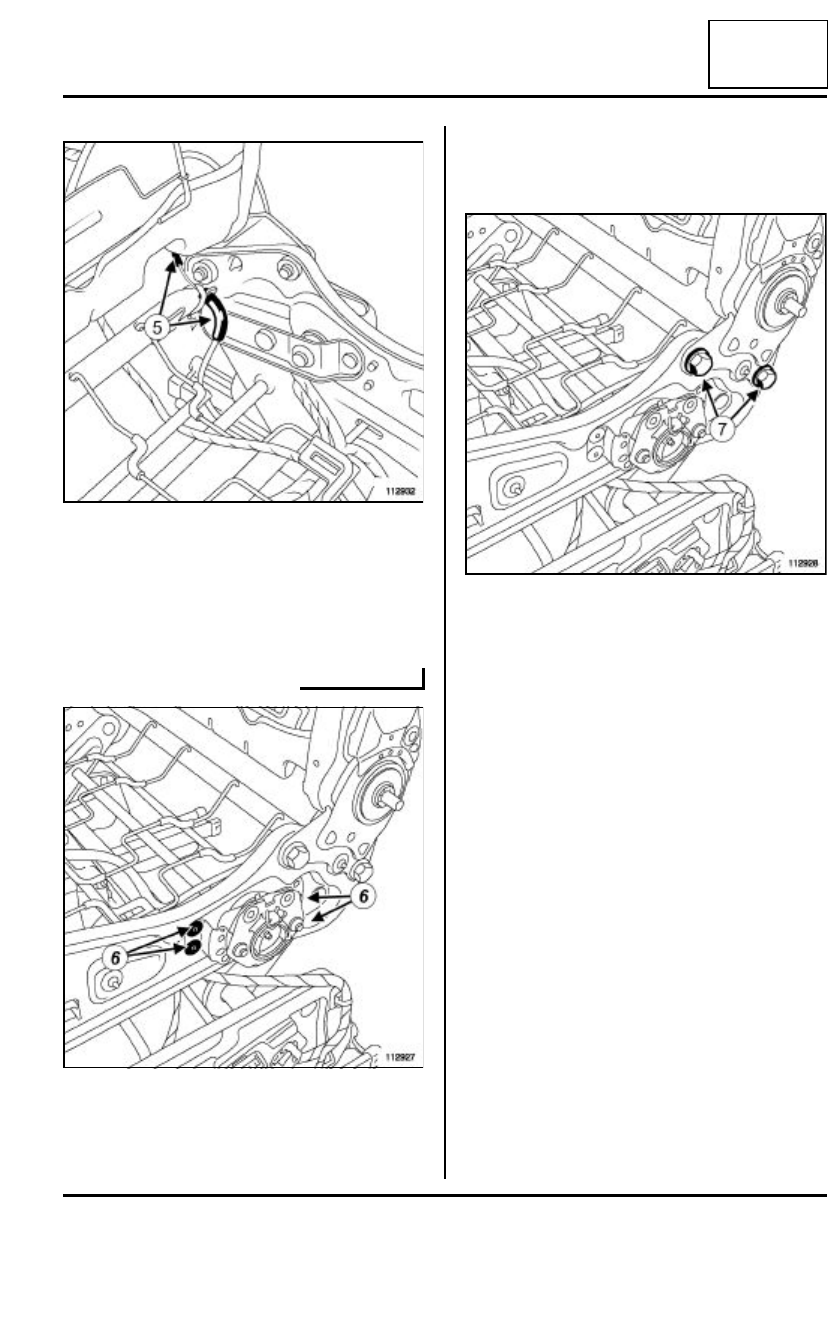

Soltar (5) el cable de desbloqueo de las deslizade-
