Renault Clio. Manual - parte 480

68A

-

2

INSONORIZACIÓN

Insonorizante lateral del piso central: Extracción - Reposición

68A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la banqueta trasera completa (consultar Banqueta

trasera completa: Extracción - Reposición),

- los asientos delanteros (consultar Asiento delan-

tero completo: Extracción - Reposición),

- la consola central (consultar Consola central: Ex-

tracción - Reposición),

- Los guarnecidos del peldaño delantero (consultar

Guarnecido de peldaño delantero: Extracción -
Reposición).

Soltar los guarnecidos del peldaño trasero (consul-
tar Guarnecido de peldaño trasero: Extracción -
Reposición).

Extraer el guarnecido del panel de la aleta trasera
(consultar Guarnecido de panel trasero: Extrac-
ción - Reposición).

Extraer la moqueta del piso trasero.

Extraer la moqueta delantera.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

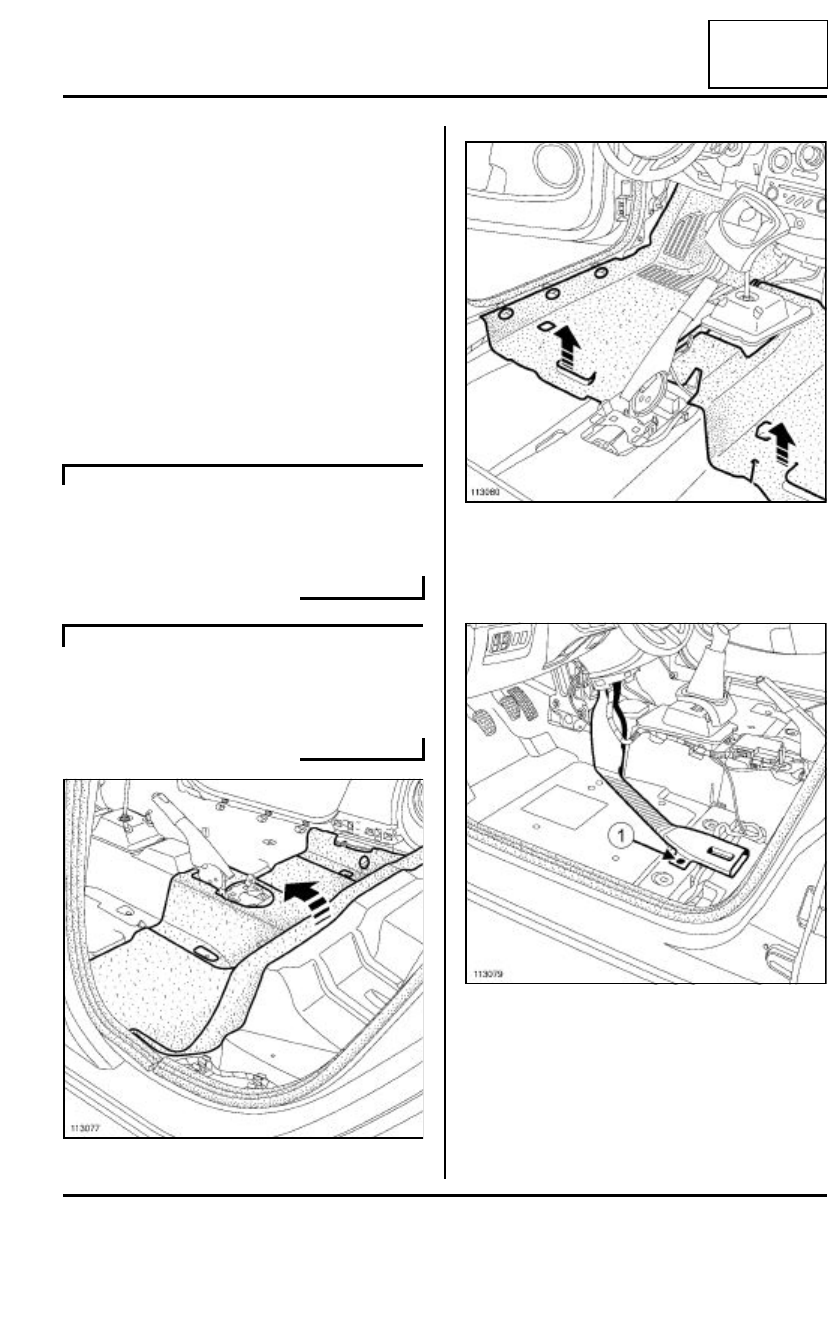

Extraer la grapa (1).

Apartar el conducto de aire.

B85

C85

113077

113080

113079

68A

-

3

INSONORIZACIÓN

Insonorizante lateral del piso central: Extracción - Reposición

68A

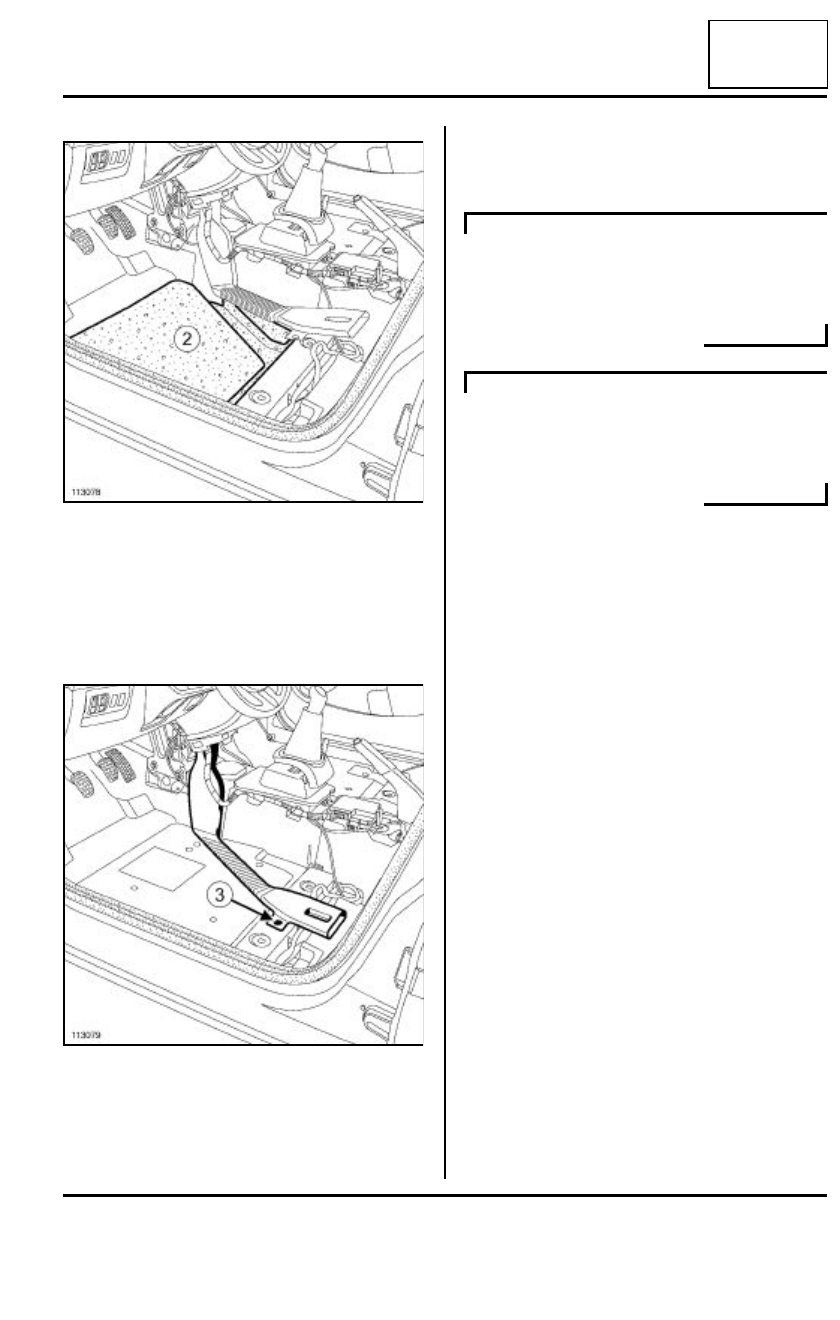

Extraer el insonorizante lateral del piso (2).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el insonorizante lateral del piso,

- el conducto de aire,

- la grapa (3).

II - ETAPA FINAL

Volver a colocar las moquetas del piso delantero y
trasero en su sitio.

Colocar el guarnecido del panel de la aleta trasera
(consultar  Guarnecido de panel trasero: Extrac-
ción - Reposición).

Enganchar los guarnecidos del peldaño trasero
(consultar  Guarnecido de peldaño trasero: Ex-
tracción - Reposición).

Colocar:

- los guarnecidos del peldaño delantero (consultar

Guarnecido de peldaño delantero: Extracción -
Reposición),

- la consola central (consultar Consola central: Ex-

tracción - Reposición),

- la banqueta trasera completa (consultar Banqueta

trasera completa: Extracción - Reposición),

- los asientos delanteros (consultar Asiento delan-

tero completo: Extracción - Reposición).

113078

113079

C85

B85

68A

-

4

INSONORIZACIÓN

Insonorizante trasero del piso central: Extracción - Reposición

68A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la banqueta trasera completa (consultar Banqueta

trasera completa: Extracción - Reposición),

- los asientos delanteros (consultar Asiento delan-

tero completo: Extracción - Reposición),

- (consultar Consola central: Extracción - Reposi-

ción),

- Los guarnecidos del peldaño delantero (consultar

Guarnecido de peldaño delantero: Extracción -
Reposición).

Soltar los guarnecidos del peldaño trasero (consul-
tar Guarnecido de peldaño trasero: Extracción -
Reposición).

Extraer el guarnecido del panel de la aleta trasera
(consultar Guarnecido de panel trasero: Extrac-
ción - Reposición).

Extraer la moqueta del piso trasero.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

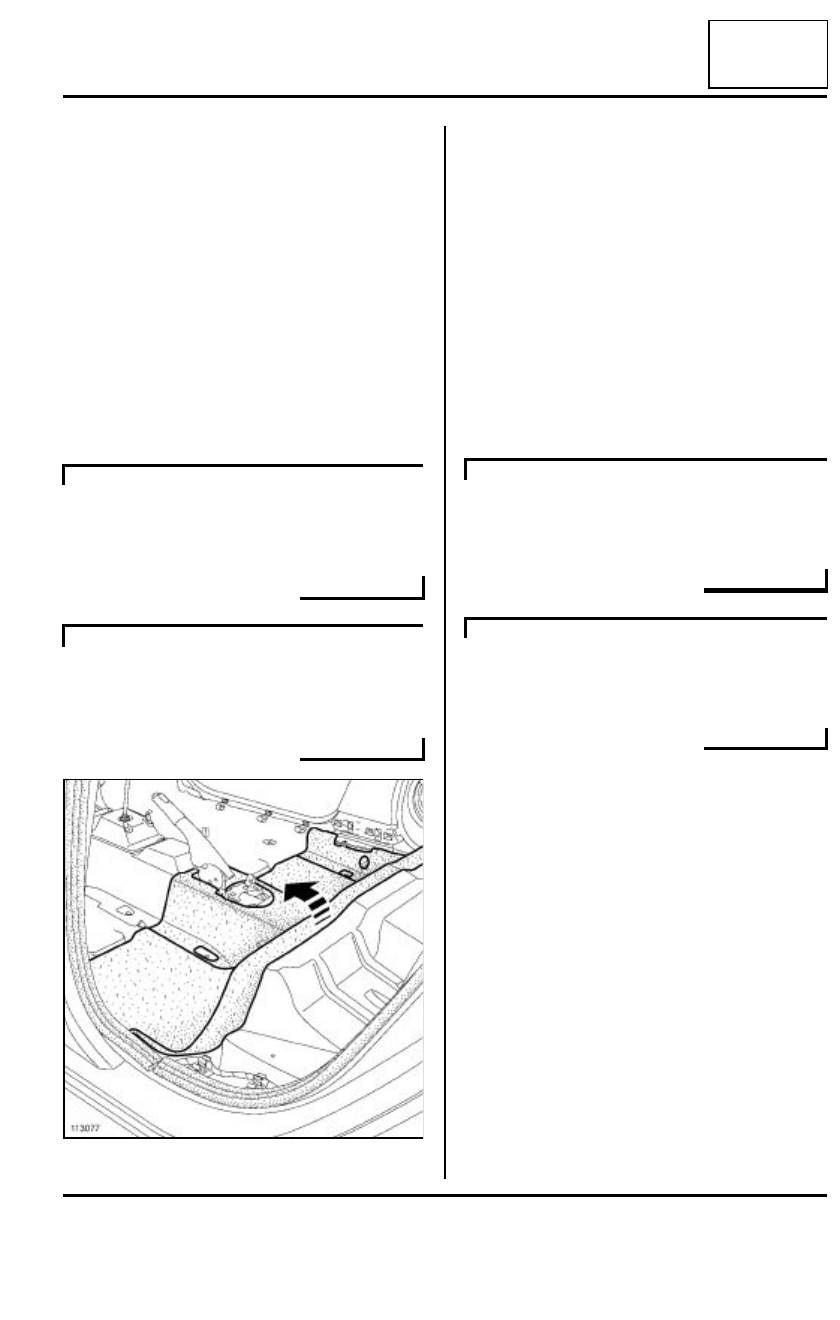

Extraer el insonorizante trasero del piso central.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el insonorizante trasero del piso central en
su sitio.

II - ETAPA FINAL

Volver a colocar la moqueta del piso trasero en su si-
tio.

Colocar el guarnecido del panel de la aleta trasera
(consultar  Guarnecido de panel trasero: Extrac-
ción - Reposición).

Enganchar los guarnecidos del peldaño trasero
(consultar  Guarnecido de peldaño trasero: Ex-
tracción - Reposición).

Colocar:

- los guarnecidos del peldaño delantero (consultar

Guarnecido de peldaño delantero: Extracción -
Reposición),

- la consola central (consultar Consola central: Ex-

tracción - Reposición),

- la banqueta trasera completa (consultar Banqueta

trasera completa: Extracción - Reposición),

- los asientos delanteros (consultar Asiento delan-

tero completo: Extracción - Reposición).

B85

C85

113077

C85

B85
